E52 專用型（歐式 (ferrule) 端子）

E52 專用型（歐式 (ferrule) 端子）

產品特色
壓接式成型機用、壓著端子熱電偶，表面量測用、室溫量測用、防水型白金測溫阻抗體
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

除了原有的M3螺絲對應品，更追加可以減少接線時間的歐式 (ferrule) 端子型。

可將溫度感測器作為溫度控制器的感熱部使用。

可因應所欲量測的溫度、場所、環境氣體而選擇。

依據種類、形狀、長度及端子部的形狀，備有各種款式。

分類 名稱 型號與外觀 溫度範圍＊ 元件類型 方式 等級 保護材質 端子形狀
專用型 壓接式
成型機用		 E52-CA2GVF 3505_lu_1_1 0～＋350℃ K（CA） 接地型 Class 2
（0.75級）		 SUS304 導線
外露型
附壓著端子 E52-CA1GTF 3505_lu_1_2 0～＋300℃ ――
表面測溫用 E52-P2GSF 3505_lu_1_3 －50～＋250℃ Pt100 3導線式 Class B
（B級）		 SUS304
室溫用 E52-P10GRF 3505_lu_1_4 －50～＋60℃
防水型 E52-P10GPF 3505_lu_1_5 0～＋70℃
E52-P5AF-40 3505_lu_1_6 －50～＋180℃ 氟樹脂管
矽膠覆蓋
導線		 E52-CA1DF-40 3505_lu_1_7 0～＋300℃ K（CA） 接地型 Class 2
（0.75級）		 SUS304
E52-CA1GTF-14 3505_lu_1_8 0～＋200℃ ――

＊1. 一覽表中僅刊載概略規格。使用前請務必確認刊載頁面的詳細規格及注意事項。
＊ 溫度範圍因保護管材質、粗細、構造及線材的種類而異。

專用型（歐式 (ferrule) 端子）

壓接式成型機用熱電偶

E52-CA2GVF型

導線長度

（m）

 線材種類 K （CA）
型號
1 E52-CA2GVF 1M
2 E52-CA2GVF 2M

壓著端子含熱電偶

E52-CA1GTF型

導線長度
（m）		 線材種類 K （CA）
型號
1 E52-CA1GTF 1M
2 E52-CA1GTF 2M

白金測溫阻抗體

表面量測用白金測溫阻抗體

E52-P2GSF型

導線長度（m） 型號
1 E52-P2GSF 1M
2 E52-P2GSF 2M

室溫量測用白金測溫阻抗體

E52-P10GRF型

導線長度（m） 型號
2 E52-P10GRF 2M

防水型白金測溫阻抗體

E52-P10GPF型

導線長度（m） 型號
2 E52-P10GPF 2M
4 E52-P10GPF 4M

耐腐蝕性氟樹脂管保護管型（歐式 (ferrule) 端子）

FEP鑄模型（完全防水）

E52-P5AF-40型

型號 導線長度（m）
E52-P5AF-40 2M 2
E52-P5AF-40 4M 4

矽膠覆蓋導線型（歐式 (ferrule) 端子）

熱電偶

附螺絲導線外露型

E52-CA1DF-40型

型號 螺絲間距 導線長度(m)
E52-CA1DF-40 M6 1M M6
(P=1.0)		 1
E52-CA1DF-40 M6 2M 2
E52-CA1DF-40 M6 4M 4

壓著端子含熱電偶

E52-CA1GTF-14型

型號 導線長度（m）
E52-CA1GTF-14 1M 1
E52-CA1GTF-14 2M 2

專用型（歐式 (ferrule) 端子）

壓接式成型機用熱電偶

E52-CA2GVF型

線材種類 K(CA)
素線徑 1.0mm(單線)
等級 Class 2(0.75級)
保護管材質 SUS304
熱接點 接地型
測溫範圍 0～+350℃
導線 玻璃被覆不鏽鋼隔離熱電偶線
(完工外觀φ4)
1/1.0
0～+180℃

壓著端子含熱電偶

E52-CA1GTF型

線材種類 K(CA)
素線徑 0.65mm(單線)
等級 Class 2(0.75級)
熱接點 接地型
測溫範圍 0～+300℃
導線 玻璃棉編織外隔離
(完工外觀2.6×4.0)
1/0.65
0～+150℃
端子形狀 歐式 (ferrule) 端子

註. E52-CA1GTF型具備形狀相同但線材為多芯者。

白金測溫阻抗體

表面量測用白金測溫阻抗體

E52-P2GSF型

元件 Pt100
等級 Class B(B級)
保護管材質 SUS304 前端金具為黃銅鍍鎳
導線方式 3導線式
測溫範圍 -50～+250℃
導線 矽膠被覆3導線
(完工外徑各φ3.9)
30/0.08
-50～+150℃

室溫量測用白金測溫阻抗體

E52-P10GRF型

元件 Pt100
等級 Class B(B級)
保護管材質 SUS304
導線方式 3導線式
測溫範圍 -50～+60℃
導線 乙烯樹脂包覆3導線(完工外觀φ6.1)
20/0.18
-20～+60℃

防水型白金測溫阻抗體

E52-P10GPF型

元件 Pt100
等級 Class B(B級)
保護管材質 SUS304
導線方式 3導線式
測溫範圍 0～+70℃(水中)
-20～+70℃(大氣中)
導線 乙烯樹脂包覆導線3導線(完工外觀φ6.1)
12/0.18
-25～+60℃
使用耐壓 10kg/cm2 max.

耐腐蝕性氟樹脂管保護管型（歐式 (ferrule) 端子）

FEP鑄模型（完全防水）

E52-P5AF-40型

元件 Pt100
等級 Class B(B級)
保護管材質 氟樹脂(FEP)管(元件部/氟樹脂
鑄模(FEP))
導線方式 3導線式
測溫範圍 -50～+180℃
導線 氟樹脂(FEP)被覆(有外被覆)
-50～+180℃

矽膠覆蓋導線型（歐式 (ferrule) 端子）

附螺絲導線外露型

E52-CA1DF-40型

線材種類 K(CA)
等級 Class 2(0.75級)
螺絲材質 SUS304
熱接點 接地型
測溫範圍 0～+300℃
導線

矽膠覆蓋(0.1/30)

0～+150℃
端子形狀 歐式 (ferrule) 端子

註. 請參閱E52-CA1DY型的安裝例。

壓著端子含熱電偶

E52-CA1GTF-14型

線材種類 K(CA)
等級 Class 2(0.75級)
熱接點 接地型
測溫範圍 0～+200℃
導線

矽膠覆蓋

0～+150℃
端子形狀 歐式 (ferrule)端子

（單位：mm）

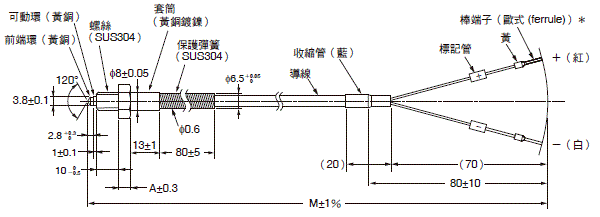

專用型（歐式 (ferrule) 端子）

壓接式成型機用熱電偶

E52-CA2GVF型

導線長度M：1、2 （m）
＊1. 轉接器隨附於本體。
如因遺失、破損等而需採購時，請依照下列型號進行訂購。
轉接器：Y92F-S1型
＊2. 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 3

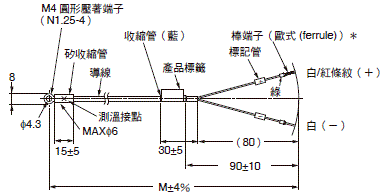

壓著端子含熱電偶

E52-CA1GTF型

導線長度M：1、2 （m）
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 5

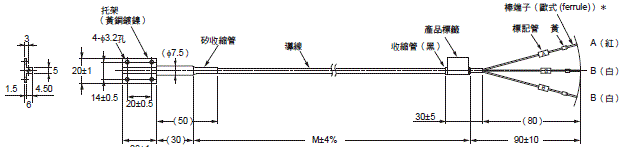

白金測溫阻抗體

表面量測用白金測溫阻抗體

E52-P2GSF型

導線長度M：1、2 （m）
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 8

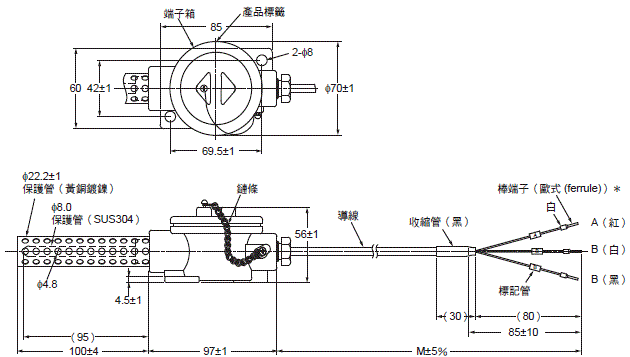

室溫量測用白金測溫阻抗體

E52-P10GRF型

＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 10

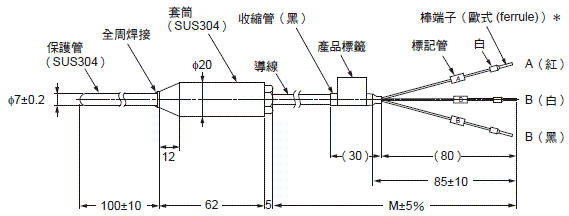

防水型白金測溫阻抗體

E52-P10GPF型

導線長度M：2、4 （m）
＊ 導線部為乙烯樹脂包覆，故無法常時在水中使用。
如需浸入水中使用，請改採用E52-P5AF-40型。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 12

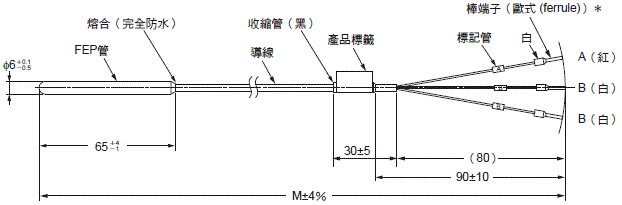

耐腐蝕性氟樹脂管保護管型（歐式 (ferrule) 端子）

FEP鑄模型（完全防水）

E52-P5AF-40型

＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 15

矽膠覆蓋導線型（歐式 (ferrule) 端子）

熱電偶

附螺絲導線外露型

E52-CA1DF-40型

＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 19

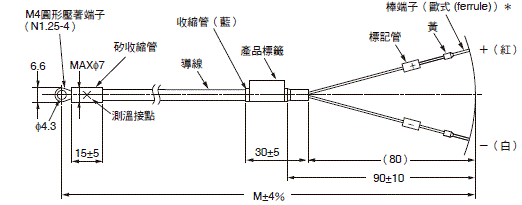

壓著端子含熱電偶

E52-CA1GTF-14型

導線長度M：1、2 （m）
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm

E52 專用型（歐式 (ferrule) 端子） 外觀尺寸 21
