| 分類 | 名稱 | 型號與外觀 | 溫度範圍＊ | 元件類型 | 方式 | 等級 | 保護材質 | 端子形狀 | |
|---|---|---|---|---|---|---|---|---|---|
| 經濟型 | 低成本 白金測溫 阻抗體 |
E52-P10AEF |  |
0～＋250℃ | Pt100 | 3導線式 | Class B （B級） |
SUS316 | 導線 外露型 |
| E52-P6DF | －50～＋250℃ | SUS304 | |||||||
| E52-P6FF | |||||||||
| 低成本 熱電偶 |
E52-CA1DF | 0～＋400℃ | K（CA） | 接地型 | Class 2 （0.75級） |
||||
E52 經濟型（歐式 (ferrule) 端子）
產品特色
低成本白金測溫阻抗體．低成本熱電偶
除了原有的M3螺絲對應品，更追加可以減少接線時間的歐式 (ferrule) 端子型。
可將溫度感測器作為溫度控制器的感熱部使用。
可因應所欲量測的溫度、場所、環境氣體而選擇。
依據種類、形狀、長度及端子部的形狀，備有各種款式。
＊1. 一覽表中僅刊載概略規格。使用前請務必確認刊載頁面的詳細規格及注意事項。
＊ 溫度範圍因保護管材質、粗細、構造及線材的種類而異。
低成本白金測溫阻抗體
附螺絲導線外露型
E52-P6DF型
| 導線長度（m） | 型號 |
|---|---|
| 1 | E52-P6DF 1M |
| 2 | E52-P6DF 2M |
| 4 | E52-P6DF 4M |
附輪緣導線外露型
E52-P6FF型
| 導線長度（m） | 型號 |
|---|---|
| 1 | E52-P6FF 1M |
| 2 | E52-P6FF 2M |
| 4 | E52-P6FF 4M |
導線外露型
E52-P10AEF型
| 導線長度（m） | 型號 |
|---|---|
| 1 | E52-P10AEF 1M |
| 2 | E52-P10AEF 2M |
| 4 | E52-P10AEF 4M |
低成本熱電偶
附螺絲導線外露型
E52-CA1DF型
| 保護管徑 | 導線長度 （m） |
線材種類 K （CA） |
|---|---|---|
| 型號 | ||
| 螺絲間距 M6 |
1 | E52-CA1DF M6 1M |
| 2 | E52-CA1DF M6 2M | |
| 4 | E52-CA1DF M6 4M | |
| 螺絲間距 M8 |
1 | E52-CA1DF M8 1M |
| 2 | E52-CA1DF M8 2M | |
| 4 | E52-CA1DF M8 4M | |
| 螺絲間距 W1/4 |
1 | E52-CA1DF W1/4 1M |
| 2 | E52-CA1DF W1/4 2M | |
| 4 | E52-CA1DF W1/4 4M |
經濟型（歐式 (ferrule) 端子）
低成本白金測溫阻抗體
附螺絲導線外露型
E52-P6DF型
| 元件 | Pt100 |
|---|---|
| 導線方式 | 3導線式 |
| 等級 | Class B(B級) |
| 保護管材質 | SUS304 |
| 感熱部長度 | 30mm |
| 容許溫度 | +250℃ |
| 測溫範圍 | -50～+250℃ |
| 導線 | 氟樹脂管被覆線(PFA) (完工外徑各φ1.0) 7/0.18 -50～+150℃ |
附輪緣導線外露型
E52-P6FF型
| 元件 | Pt100 |
|---|---|
| 導線方式 | 3導線式 |
| 等級 | Class B(B級) |
| 保護管材質 | SUS304 |
| 感熱部長度 | 30mm |
| 容許溫度 | +250℃ |
| 測溫範圍 | -50～+250℃ |
| 導線 | 氟樹脂管被覆線(PFA) (完工外徑各φ1.0) 7/0.18 -50～+150℃ |
導線外露型
E52-P10AEF型
| 元件 | Pt100 |
|---|---|
| 導線方式 | 3導線式 |
| 等級 | Class B(B級) |
| 保護管材質 | SUS316 |
| 容許溫度 | +250℃ |
| 測溫範圍 | 0～+250℃ |
| 導線 | 氟樹脂管被覆線(PFA) (完工外徑各φ1.0) 7/0.2 -50～+150℃ |
低成本熱電偶
附螺絲導線外露型
E52-CA1DF型
| 線材種類 | K(CA) |
|---|---|
| 素線徑 | 0.65mm(單線) |
| 等級 | Class 2(0.75級) |
| 保護管材質 | SUS304 |
| 熱接點 | 接地型 |
| 測溫範圍 | 0～+400℃：K(CA) |
| 導線 | 全玻璃棉覆蓋機身外隔離 (完工外觀3.1×2.0) 1/0.65 0～+180℃ |
| 端子形狀 | 歐式 (ferrule) 端子 |
＊1. 從前端到端子使用1條熱電偶線。
＊2. 訂購時請務必指定螺絲種類。（M6、M8、W1/4）
＊3. 不具有氣密性，敬請注意。
＊4. 建議使用時讓前端部接觸到量測對象物。

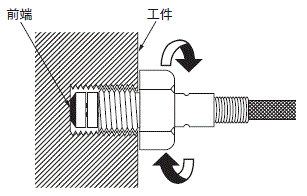

安裝例
對工件攻入螺絲，邊鎖入邊擠壓，使前端與工件緊密接觸。
註. E52-CA1DF型具備形狀相同但線材為多芯者（E52-CA1DF-40型）。
（單位：mm）
經濟型（歐式 (ferrule) 端子）

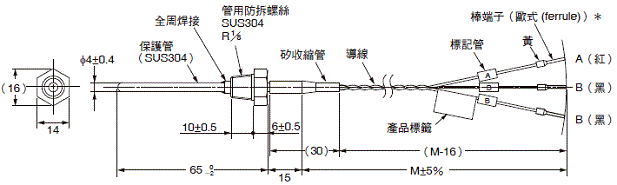

低成本白金測溫阻抗體
附螺絲導線外露型
E52-P6DF型
＊ 保護管為直管結構，無法彎曲使用。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

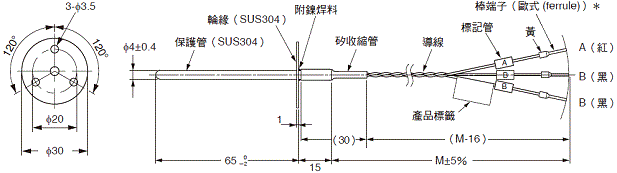

附輪緣導線外露型
E52-P6FF型
＊ 保護管為直管結構，無法彎曲使用。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

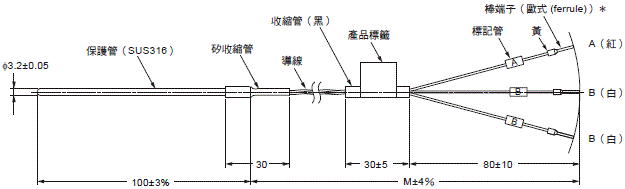

導線外露型
E52-P10AEF型
＊1. 保護管為直管結構，無法彎曲使用。
＊2. 無法採用透過壓合接頭（PT[]型）的安裝方式。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm
＊2. 無法採用透過壓合接頭（PT[]型）的安裝方式。
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm

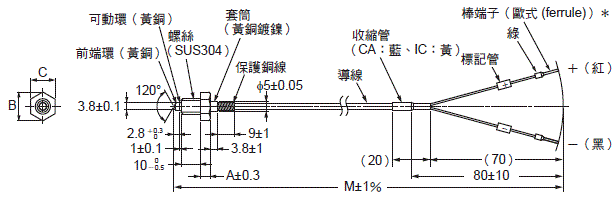

低成本熱電偶
附螺絲導線外露型
E52-CA1DF型
＊ 歐式 (ferrule) 端子尺寸
斷面外徑：最大1.5mm
長度：最大9mm
斷面外徑：最大1.5mm
長度：最大9mm

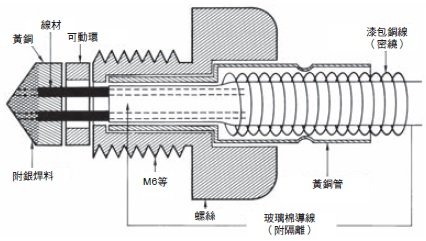

內部構造（圖示E52-CA1DF型的情形。）
| 尺寸 | W1/4 (P=1.27) |
M6 (P=1.0) |
M8 (P=1.25) |
|---|---|---|---|
| A(mm) | 4.3 | 4 | 5.3 |
| B(mm) | 11.5 | 11.5 | 15 |
| C(mm) | 10 | 10 | 13 |
