E52 通用型（歐式 (ferrule) 端子）

產品特色

被覆式白金測溫阻抗體．被覆式熱電偶

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

除了原有的M3螺絲對應品，更追加可以減少接線時間的歐式 (ferrule) 端子型。

可將溫度感測器作為溫度控制器的感熱部使用。

可因應所欲量測的溫度、場所、環境氣體而選擇。

依據種類、形狀、長度及端子部的形狀，備有各種款式。

（下列型號的[]內表示保護管長度記號。）

分類	名稱	型號與外觀		溫度範圍＊	元件類型	方式	等級	保護材質	端子形狀
泛用型	被覆式白金測溫阻抗體	E52-P[]AF		－196～＋450℃	Pt100	3導線式	Class B （B級）	SUS316	導線外露型
泛用型	被覆型熱電偶	E52-CA[]AF		0～＋900℃	K（CA）	非接地型	Class 2 （0.75級）	ASTM316L	導線外露型

＊1. 一覽表中僅刊載概略規格。使用前請務必確認刊載頁面的詳細規格及注意事項。
＊溫度範圍因保護管材質、粗細、構造及線材的種類而異。

被覆式白金測溫阻抗體

詳細內容請參閱規格說明書內型號組成說明

導線外露型

E52-P[]AF型

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				1	2
				型號
導線外露型	φ3.2	15	一般用	E52-P15AF D=3.2 1M	E52-P15AF D=3.2 2M
		15	耐熱用	E52-P15AF D=3.2 NETU 1M	E52-P15AF D=3.2 NETU 2M
		20	一般用	E52-P20AF D=3.2 1M	E52-P20AF D=3.2 2M
		20	耐熱用	E52-P20AF D=3.2 NETU 1M	E52-P20AF D=3.2 NETU 2M
		35	一般用	E52-P35AF D=3.2 1M	E52-P35AF D=3.2 2M
		35	耐熱用	E52-P35AF D=3.2 NETU 1M	E52-P35AF D=3.2 NETU 2M
	φ4.8	20	一般用	E52-P20AF D=4.8 1M	E52-P20AF D=4.8 2M
		20	耐熱用	E52-P20AF D=4.8 NETU 1M	E52-P20AF D=4.8 NETU 2M
		35	一般用	E52-P35AF D=4.8 1M	E52-P35AF D=4.8 2M
		35	耐熱用	E52-P35AF D=4.8 NETU 1M	E52-P35AF D=4.8 NETU 2M
		50	一般用	E52-P50AF D=4.8 1M	E52-P50AF D=4.8 2M
		50	耐熱用	E52-P50AF D=4.8 NETU 1M	E52-P50AF D=4.8 NETU 2M

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				4	8
				型號
導線外露型	φ3.2	15	一般用	E52-P15AF D=3.2 4M	E52-P15AF D=3.2 8M
		15	耐熱用	E52-P15AF D=3.2 NETU 4M	E52-P15AF D=3.2 NETU 8M
		20	一般用	E52-P20AF D=3.2 4M	E52-P20AF D=3.2 8M
		20	耐熱用	E52-P20AF D=3.2 NETU 4M	E52-P20AF D=3.2 NETU 8M
		35	一般用	E52-P35AF D=3.2 4M	E52-P35AF D=3.2 8M
		35	耐熱用	E52-P35AF D=3.2 NETU 4M	E52-P35AF D=3.2 NETU 8M
	φ4.8	20	一般用	E52-P20AF D=4.8 4M	E52-P20AF D=4.8 8M
		20	耐熱用	E52-P20AF D=4.8 NETU 4M	E52-P20AF D=4.8 NETU 8M
		35	一般用	E52-P35AF D=4.8 4M	E52-P35AF D=4.8 8M
		35	耐熱用	E52-P35AF D=4.8 NETU 4M	E52-P35AF D=4.8 NETU 8M
		50	一般用	E52-P50AF D=4.8 4M	E52-P50AF D=4.8 8M
		50	耐熱用	E52-P50AF D=4.8 NETU 4M	E52-P50AF D=4.8 NETU 8M

被覆式熱電偶

導線外露型

E52-CA[]AF

K （CA）型（E52-CA[]AF型）

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				1	2
				型號
導線外露型	φ1	15	一般用	E52-CA15AF D=1 1M	E52-CA15AF D=1 2M
		15	耐熱用	E52-CA15AF D=1 NETU 1M	E52-CA15AF D=1 NETU 2M
		20	一般用	E52-CA20AF D=1 1M	E52-CA20AF D=1 2M
		20	耐熱用	E52-CA20AF D=1 NETU 1M	E52-CA20AF D=1 NETU 2M
		35	一般用	E52-CA35AF D=1 1M	E52-CA35AF D=1 2M
		35	耐熱用	E52-CA35AF D=1 NETU 1M	E52-CA35AF D=1 NETU 2M
	φ1.6	15	一般用	E52-CA15AF D=1.6 1M	E52-CA15AF D=1.6 2M
		15	耐熱用	E52-CA15AF D=1.6 NETU 1M	E52-CA15AF D=1.6 NETU 2M
		20	一般用	E52-CA20AF D=1.6 1M	E52-CA20AF D=1.6 2M
		20	耐熱用	E52-CA20AF D=1.6 NETU 1M	E52-CA20AF D=1.6 NETU 2M
		35	一般用	E52-CA35AF D=1.6 1M	E52-CA35AF D=1.6 2M
		35	耐熱用	E52-CA35AF D=1.6 NETU 1M	E52-CA35AF D=1.6 NETU 2M
	φ3.2	15	一般用	E52-CA15AF D=3.2 1M	E52-CA15AF D=3.2 2M
		15	耐熱用	E52-CA15AF D=3.2 NETU 1M	E52-CA15AF D=3.2 NETU 2M
		20	一般用	E52-CA20AF D=3.2 1M	E52-CA20AF D=3.2 2M
		20	耐熱用	E52-CA20AF D=3.2 NETU 1M	E52-CA20AF D=3.2 NETU 2M
		35	一般用	E52-CA35AF D=3.2 1M	E52-CA35AF D=3.2 2M
		35	耐熱用	E52-CA35AF D=3.2 NETU 1M	E52-CA35AF D=3.2 NETU 2M
		50	一般用	E52-CA50AF D=3.2 1M	E52-CA50AF D=3.2 2M
		50	耐熱用	E52-CA50AF D=3.2 NETU 1M	E52-CA50AF D=3.2 NETU 2M
	φ4.8	20	一般用	E52-CA20AF D=4.8 1M	E52-CA20AF D=4.8 2M
		20	耐熱用	E52-CA20AF D=4.8 NETU 1M	E52-CA20AF D=4.8 NETU 2M
		35	一般用	E52-CA35AF D=4.8 1M	E52-CA35AF D=4.8 2M
		35	耐熱用	E52-CA35AF D=4.8 NETU 1M	E52-CA35AF D=4.8 NETU 2M
		50	一般用	E52-CA50AF D=4.8 1M	E52-CA50AF D=4.8 2M
		50	耐熱用	E52-CA50AF D=4.8 NETU 1M	E52-CA50AF D=4.8 NETU 2M

端子部的形狀	保護管徑D (mm)	保護管長度L (cm)	導線種類	導線長度M (m)
				4	8
				型號
導線外露型	φ1	15	一般用	E52-CA15AF D=1 4M	E52-CA15AF D=1 8M
		15	耐熱用	E52-CA15AF D=1 NETU 4M	E52-CA15AF D=1 NETU 8M
		20	一般用	E52-CA20AF D=1 4M	E52-CA20AF D=1 8M
		20	耐熱用	E52-CA20AF D=1 NETU 4M	E52-CA20AF D=1 NETU 8M
		35	一般用	E52-CA35AF D=1 4M	E52-CA35AF D=1 8M
		35	耐熱用	E52-CA35AF D=1 NETU 4M	E52-CA35AF D=1 NETU 8M
	φ1.6	15	一般用	E52-CA15AF D=1.6 4M	E52-CA15AF D=1.6 8M
		15	耐熱用	E52-CA15AF D=1.6 NETU 4M	E52-CA15AF D=1.6 NETU 8M
		20	一般用	E52-CA20AF D=1.6 4M	E52-CA20AF D=1.6 8M
		20	耐熱用	E52-CA20AF D=1.6 NETU 4M	E52-CA20AF D=1.6 NETU 8M
		35	一般用	E52-CA35AF D=1.6 4M	E52-CA35AF D=1.6 8M
		35	耐熱用	E52-CA35AF D=1.6 NETU 4M	E52-CA35AF D=1.6 NETU 8M
	φ3.2	15	一般用	E52-CA15AF D=3.2 4M	E52-CA15AF D=3.2 8M
		15	耐熱用	E52-CA15AF D=3.2 NETU 4M	E52-CA15AF D=3.2 NETU 8M
		20	一般用	E52-CA20AF D=3.2 4M	E52-CA20AF D=3.2 8M
		20	耐熱用	E52-CA20AF D=3.2 NETU 4M	E52-CA20AF D=3.2 NETU 8M
		35	一般用	E52-CA35AF D=3.2 4M	E52-CA35AF D=3.2 8M
		35	耐熱用	E52-CA35AF D=3.2 NETU 4M	E52-CA35AF D=3.2 NETU 8M
		50	一般用	E52-CA50AF D=3.2 4M	E52-CA50AF D=3.2 8M
		50	耐熱用	E52-CA50AF D=3.2 NETU 4M	E52-CA50AF D=3.2 NETU 8M
	φ4.8	20	一般用	E52-CA20AF D=4.8 4M	E52-CA20AF D=4.8 8M
		20	耐熱用	E52-CA20AF D=4.8 NETU 4M	E52-CA20AF D=4.8 NETU 8M
		35	一般用	E52-CA35AF D=4.8 4M	E52-CA35AF D=4.8 8M
		35	耐熱用	E52-CA35AF D=4.8 NETU 4M	E52-CA35AF D=4.8 NETU 8M
		50	一般用	E52-CA50AF D=4.8 4M	E52-CA50AF D=4.8 8M
		50	耐熱用	E52-CA50AF D=4.8 NETU 4M	E52-CA50AF D=4.8 NETU 8M

被覆式白金測溫阻抗體

元件	Pt100
等級	JIS Class B(B級)
被覆材質	SUS316(E52-P[]AF型)
被覆外徑	φ3.2、φ4.8、φ6.4、φ8
導線方式	3導線式
測溫範圍	-196～+450℃(乾燥空氣中)

被覆式熱電偶

線材種類	K (CA)
等級	JIS Class 2（0.75級）
熱接點	非接地型
被覆材質	CA：ASTM316L

容許溫度（乾燥空氣中）＊

D/線材	K (CA) ASTM316L
φ1	650℃
1.6	650℃
3.2	750℃
4.8	800℃
6.4	800℃
8.0	900℃

＊有關容許溫度的詳細內容，請參閱溫度感測器技術指南。

導線外露型

E52-CA[]AF型

容許溫度（乾燥空氣中）

D/線材	K (CA) ASTM316L
φ1	650℃
1.6	650℃
3.2	750℃
4.8	800℃
6.4	800℃
8.0	900℃

（單位：mm）

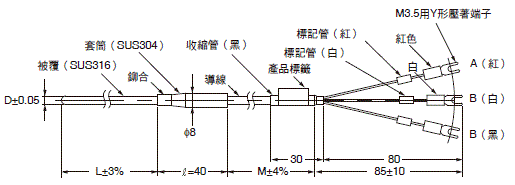

被覆式白金測溫阻抗體

導線外露型

E52-P[]AF型

導線
一般用（－20～＋70℃）：全乙烯樹脂包覆（12/0.18，0.3SQ，完工外徑約φ4.8，套筒部分為0～＋70℃）
耐熱用（0～＋180℃）：全玻璃棉覆蓋不鏽鋼隔離（30/0.12、0.3SQ、加工外徑約φ4、套筒部分為0～＋100℃）
導線長度M：1、2、4、8 （m）

＊歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

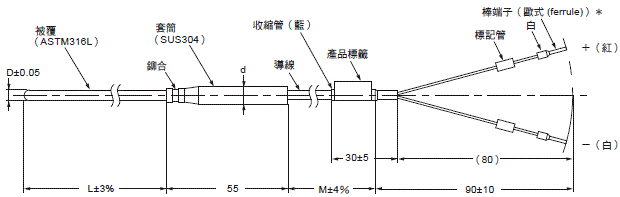

被覆式熱電偶

導線外露型

E52-CA[]AF型

＊1. 導線
（補償導線）
一般用（－20～＋70℃）：全乙烯樹脂包覆（7/0.3、0.5SQ，完工外觀2.4×4.1）
耐熱用（0～＋150℃）：全玻璃棉覆蓋與不銹鋼護罩（7/0.3、0.5SQ、完工外觀2.8×4.6）
無法使用於可能會受到水或液體噴濺的場所。
導線長度M：1、2、4、8 （m）
＊2. 套筒的溫度範圍，一般用＝－20～＋70℃
耐熱用＝0～＋100℃。

＊歐式 (ferrule) 端子尺寸
斷面外徑：最大2mm
長度：最大9mm

單位（mm）

D	d	ℓ
φ1	8	55
1.6	8	55
3.2	8	55
4.8	8	55
6.4	11	55
8	11	55
