內含2或4迴路的PID控制或ON/OFF控制功能。
CJ1W-TC
產品特色
以1個模組實現4台溫度控制器的功能
內含2或4迴路的PID控制或ON/OFF控制功能。
可直接輸入7種熱電偶或測溫電阻。
以取樣週期500ms作控制。
可進行Run/Stop切換。
CPU模組的週期時間無限制。
提供附加熱器斷線警報的類型。
可進行AT（自動調節）。
關於國外規格
• 詳細符號如下： U：UL、U1：UL （Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus （Class I Div 2已取得危險場所認證之產品）、 CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
• 有關使用條件，請向本公司洽詢。
| 種類 | 模組名稱 | 規格 | 佔用號機數 | 消耗電流(A) | 型號 | 國外規格 | |||
|---|---|---|---|---|---|---|---|---|---|
| 迴路數 | 溫度感測器輸入 | 控制輸出 | 5V系列 | 24V系列 | |||||
| CJ1高功能I/O模組 |
溫度控制模組
|
4迴路 | 熱電偶輸入 (R、S、K、J、T、B、L) |
開路集極NPN輸出(脈衝) | 2號機份 | 0.25 | ― | CJ1W-TC001 ＊ | UC1、N、L、CE |
| 4迴路 | 開路集極PNP輸出(脈衝) | 0.25 | ― | CJ1W-TC002 ＊ | |||||
| 2迴路，附加熱器斷線警報 | 開路集極NPN輸出(脈衝) | 0.25 | ― | CJ1W-TC003 | |||||
| 2迴路，附加熱器斷線警報 | 開路集極PNP輸出(脈衝) | 0.25 | ― | CJ1W-TC004 | |||||
| 4迴路 | 測溫電阻 (JPt100、Pt100) |
開路集極NPN輸出(脈衝) | 0.25 | ― | CJ1W-TC101 ＊ | ||||
| 4迴路 | 開路集極PNP輸出(脈衝) | 0.25 | ― | CJ1W-TC102 ＊ | |||||
| 2迴路，附加熱器斷線警報 | 開路集極NPN輸出(脈衝) | 0.25 | ― | CJ1W-TC103 | |||||
| 2迴路，附加熱器斷線警報 | 開路集極PNP輸出(脈衝) | 0.25 | ― | CJ1W-TC104 | |||||
＊機械自動化控制器NJ系列無法使用本模組。
一般規格
| 項目 | 規格 | |||
|---|---|---|---|---|
| 模組群組 | CJ系列高功能I/O模組 | |||
| 可安裝位置 | CJ系列CPU設備或CJ系列增設設備 | |||
| 可安裝台數 | 每1台設備(CPU設備或增設設備) | 最多10台/設備 | ||
| 與CPU模組的資料 儲存/顯示型式 |
高功能I/O模組分配繼電器區域 200000～295915(2000～2959CH) |
與20CH/1模組常時進行資料交換 (OUT:6CH、IN:14CH) |
CPU模組 →本模組 |
・目標值(SP) ・動作指令 ・RUN/STOP ・AT啟動/中止 ・寫入指令 ・加熱器斷線設定值 |
| 本模組 →CPU模組 |
・現在溫度(PV) ・目標值(SP) ・狀態 ・加熱電流監測器 |
|||
| 高功能I/O模組分配DM區域 (D20000～D29599) |
在電源ON時或模組重新啟動時 傳送10CH/1模組 |
CPU模組 →本模組 |
・警報模式 ・警報延遲 |
|
| 與90CH/1模組常時進行資料交換 | CPU模組 ⇔本模組 |
・警報值 ・輸入補正值 ・控制週期 ・感度調整 ・比例帶 ・積分時間 ・微分時間 ・輸出量監視器 |
||
| 絕緣阻抗 | 20MΩ min.(at 500 VDC) ˙所有輸出端子、所有NC端子與AC外部端子(電源模組) ˙所有輸入端子與AC外部端子(電源模組) ˙所有輸入端子與所有輸出端子 ˙所有DC外部端子(輸入、輸出、NC端子)與FG板 ˙輸入相互間(感測器、CT輸入) ˙所有輸入、輸出端子與所有NC端子 |
|||
| 耐電壓 | ˙所有輸出端子、所有NC端子與AC外部端子(電源模組) AC2000V 50/60Hz 1min.檢測電流1mA ˙所有輸入端子與AC外部端子(電源模組) ˙所有輸入端子與所有輸出端子 ˙所有DC外部端子(輸入、輸出、NC端子)與FG板 AC1000V 50/60Hz 1min.檢測電流1mA ˙輸入相互間(感測器、CT輸入)、所有輸入/輸出端子與所有NC端子 AC500V 50/60Hz 1min.檢測電流1mA |
|||
| 內部消耗電流 | DC5V 250mA以下 | |||
| 其他一般規格 | 以CJ系列的一般規格為準 | |||
| 外觀尺寸 | 31 (W) × 90 (H) × 65 (D) | |||
| 重量 | 150g以下 | |||
性能規格
| 項目 | 規格 | |
|---|---|---|
| 型號 | CJ1W-TC00[] | CJ1W-TC10[] |
| 溫度感測器 | 熱電偶R、S、K、J、T、L、B | 白金測溫電阻Pt100、JPt100 |
| 迴路數 | 4迴路或2迴路附加熱器斷線功能型＊1 | |
| 控制輸出/ 加熱器斷線警報輸出 |
NPN輸出或PNP輸出(附短路保護功能)＊1 外部供給電源電壓：DC24V 最大開關容量：100mA(1個輸出時) 漏電流：0.3mA以下 殘留電壓：3V以下+10%-15% |
|
| 溫度控制方式 | ON/OFF控制或2自由度PID控制(以前方DIP開關設定) | |
| 控制動作 | 正向動作或反向動作(以前方DIP開關設定) | |
| RUN/STOP切換 | 可(根據CPU模組的分配繼電器指示) | |
| CPU模組「程式」 模式時的動作 |
可選擇繼續控制/停止 | |
| 操作輸出量的自動/ 手動切換 |
無 | |
| PID常數的自動調節 (AT) |
可(根據CPU模組的分配繼電器指示) | |
| 指示精度 | ±0.3%PV與±1℃中較大值的±1 digit以下 (±0.3%PV與±2°F中較大值的±1 digit以下) 但K、T為-100℃以下及L為±2℃±1 digit以下 R、S的200℃以下為在±3℃±1 digit以下 B為400℃以下時無法保證＊2 |
±0.3%PV與±0.8℃中較大值的±1 digit以下 (±0.3%PV與±1.6°F中較大值的±1 digit以下) |
| 感度調整 (ON/OFF控制模式時) |
0.0～999.9℃/°F(0.1℃/°F單位) | |
| 比例帶 | 0.1～999.9℃/°F(0.1℃/°F單位) | |
| 積分時間 | 0～9999s(1s單位) | |
| 微分時間 | 0～9999s(1s單位) | |
| 控制週期 | 1～99s(1s單位) | |
| 取樣週期 | 500ms(4迴路) | |
| 輸出變更週期 | 500ms(4迴路) | |
| 顯示變更週期 | 500ms(4迴路) | |
| 輸入補正值 | -99.9～999.9℃/°F(0.1℃/°F單位) | |
| 警報輸出設定範圍 | -999～9999℃/°F(1℃/°F單位) 但是，K、J有小數點的模式及Pt100、JPt100時 -99.9～999.9℃/°F(0.1℃/°F單位) |
|
| 外部連接端子 | 18點裝卸式端子台(M3螺絲) | |
| 對CPU模組週期時間的 影響時間 |
0.4ms | |

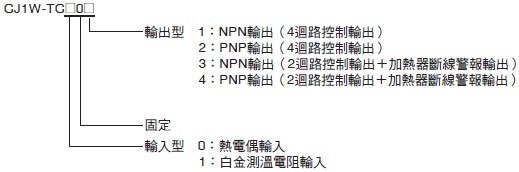

＊1. 視型號而定。型號基準如下。
＊2. 關於熱電偶輸入型的指示精度
．該指示精度由冷接點補償器（端子台）與本體設定加以保證。請務必於設定端子台與本體後使用。在端子台與本體上黏貼記載序列號碼的標籤。
因此，因維修而需寄回熱電偶輸入型時，請務必將端子台（包含冷接點補償器）整組寄回。加熱器斷線（HB）警報規格
| 項目 | 規格 |
|---|---|
| 最大加熱器電流 | 單相AC50A |
| 輸入電流值指示精度 | ±5%F.S.±1 digit以下 |
| 加熱器斷線警報設定範圍 | 0.1～49.9A(0.1A單位) 設定值為0.0A或50.0A時，不進行加熱器斷線檢測。 (0.0A時，加熱器斷線警報為OFF，50.0A時，加熱器斷線警報為ON。) |
| 檢出最小ON時間＊ | 200ms |
＊控制輸出的ON時間未達200ms時，不進行加熱器斷線檢測及加熱器電流測量。
電流檢測器（CT）額定規格
| 項目 | E54-CT1 | E54-CT3 |
|---|---|---|
| 連續最高加熱電流 | 50A | 120A ＊ |
| 耐電壓 | AC1000V(1min) | |
| 耐振動 | 50Hz 98m/s2 | |
| 重量 | 約11.5g | 約50g |
| 附屬品 | 無 | 接觸器(2個)插頭(2個) |
註. 電流檢測器（CT）不可使用OMRON製 電流檢測器 E54-CT1型或E54-CT3型以外的機種。
＊溫度控制模組（CJ1W-TC[][][]型）側可檢測的連續最高電流值為50A。
（單位：mm）
外觀尺寸

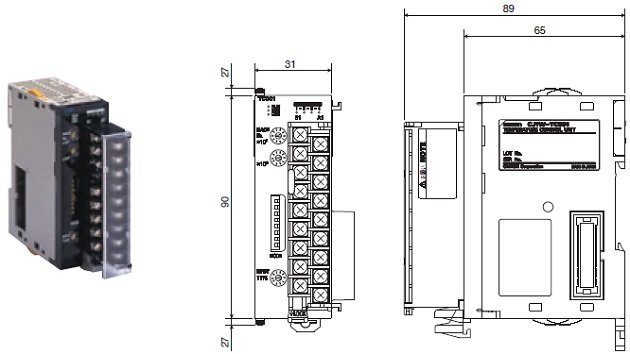

![CJ1W-TC 外觀尺寸 2 CJ1W-TC[][][]_Dim](/upload/product/omron/bot/omron_1438/a5b111051382d045e8f55df45a9b8277.jpg)

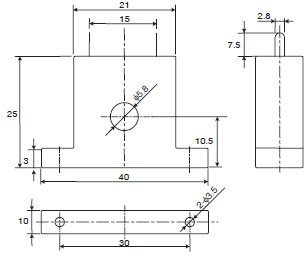

電流檢測器（另售品）
