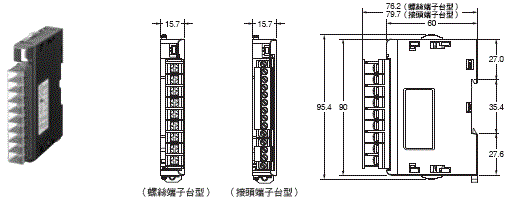

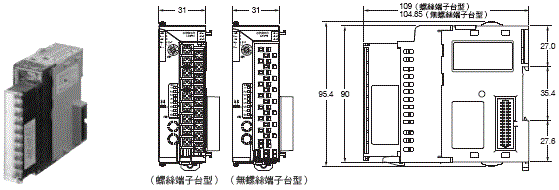

額定
| 類型 |
EJ1N-TC4 |
EJ1N-TC2 |
| 電源電壓 |
DC24V |
| 容許電壓變動範圍 |
額定電壓的85～110% |
| 消耗電力 |
5W以下(最大負載時) |
4W以下(最大負載時) |
| 輸入 ＊ |
熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ
非接觸式溫度感測器(ES1B型系列)：10～70℃、60～120℃、115～165℃、140～260℃
類比輸入：4～20mA、0～20mA、1～5V、0～5V、0～10V
白金測溫阻抗體：Pt100、JPt100 |
| 輸入阻抗 |
電流輸入：150Ω以下、電壓輸入：1MΩ以上 |
| 控制輸出 |
電壓輸出 |
輸出電壓DC12V±15%、最大負載電流21mA (PNP型、附短路保護電路) |
| 電晶體輸出 |
--- |
最大使用電壓30V、最大負載電流100mA |
| 電流輸出 |
--- |
電流輸出範圍 DC4～20mA/DC0～20mA 負載500Ω以下
(含傳送輸出)
(解析度：DC4～20mA時約2800、DC0～20mA時約3500) |
| 事件輸入 |
輸入點數 |
--- |
2點 |
| 有接點輸入 |
--- |
ON： 1kΩ以下 OFF ： 100kΩ以上 |
| 無接點輸入 |
--- |
ON： 殘留電壓小於1.5V OFF ： 漏電流小於0.1mA |
| 事件輸入 |
--- |
短路電流： 約4mA (每一接點) |
| 輸入控制點數 |
輸入點數： 4點、控制點數 ： 4點 |
輸入點數： 2點、控制點數 ： 2點 |
| 設定方式 |
通訊設定 |
| 控制方式 |
ON/OFF控制、2 PID控制(附自動調節、自動調校功能) 【V1.2】 |
| 其他功能 |
2點輸入補正、輸入數位濾波器、遠端SP、SP斜率、手動操作量、操作量限制、
干擾過衝調整功能、迴路斷線警報功能、運行/停止、資料庫功能、輸出輸入分配功能等 |
| 環境溫度範圍 |
使用時 ： -10～+55℃ /3年保固時 ： -10～+50℃
保存時 ： -25～+65℃
(不可結冰結露) |
| 環境濕度範圍 |
使用時： 相對濕度25～85% (不可結露) |
＊ 採用多功能（Full-Multi）輸入，可從白金測溫阻抗體、熱電偶、非接觸式溫度感測器、類比輸入當中選擇。
性能
| 顯示精度 |
熱電偶輸入/白金測溫阻抗體輸入：(以指示值的±0.5%PV或±1℃ 中較大值為準) ±1位數以下 ＊1
類比輸入：(±0.5%FS) ±1位數以下
CT輸入：(±5%FS) ±1位數以下 |
| 感度調整 |
0.1～999.9EU (0.1EU單位) ＊2 |
| 比例帶(P) |
0.1～999.9EU (0.1EU單位) ＊2 |
| 積分時間(I) |
0～3999s (1s單位) |
| 微分時間(D) |
0.0～999.9s (0.1s單位) |
| 控制週期 |
0.5s、1～99s (1s單位) |
| 手動復歸值 |
0.0～100.0% (0.1%單位) |
| 警報設定範圍 |
-1999～9999 (小數點位置依輸入種類而定) |
| 取樣週期 |
250ms |
| 訊號源阻抗影響 |
熱電偶： 0.1℃ (0.2°F) /Ω以下(每條100Ω以下) ＊3
白金測溫阻抗體： 0.4℃ (0.8°F) /Ω以下(每條10Ω以下) |
| 絕緣阻抗 |
20MΩ min. (at 500 VDC) |
| 耐電壓 |
AC600V 50/60Hz 1min 異極充電部端子間 |
| 耐振動 |
10～55Hz 20m/s2 X、Y、Z各方向 2h |
| 耐衝擊 |
150m/s2 6方向 各3次 |
| 重量 |
180g |
| 保護構造 |
後蓋： IP20、端子部 ： IP00 |
| 記憶體保護 |
非揮發性記憶體(寫入次數 ： 10萬次) |
| 標準 |
認證標準 |
UL61010C-1、CSA C22.2 No.1010-1 |
| EMC指令 |
EMI：EN61326
放射性危害強度：EN55011 Group1 classA
雜訊端子電壓：EN55011 Group1 classA
EMS：EN61326
靜電放電抗擾性：EN61000-4-2
電磁場強度抗擾性：EN61000-4-3
無線電脈衝抗擾性：EN61000-4-4
傳導干擾抗擾性：EN61000-4-6
突波抗擾性：EN61000-4-5 |
＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。R、S的200℃ 以下規定在±3℃±1位數以下。
W為（以指示值的±0.5％PV或±3℃ 中較大值為準） ±1位數以下。PLⅡ為（以指示值的±0.5％PV或±2℃ 中較大值為準） ±1位數以下。
K （－199.9～999.9℃ 範圍）【V1.2】 為（以指示值的±0.5％PV或±1℃ 中較大值為準） ±10位數以下。但－100℃ 以下為±2℃±10位數以下。
＊2. EU為工程單位（Engineering Unit），小數點位置視選擇的感測器而定。
但小數點位置若為0 （＊＊＊＊）時，視為1 （＊＊＊.＊）動作。
＊3. B.R.S.W感測器為0.2℃/Ω以下（100Ω以下）。
通訊規格
| 項目 |
連接埠B ＊1 |
連接埠A/連接埠A(接頭) ＊1 |
G3ZA型連接埠 ＊2 |
| 傳輸路徑連接 |
RS-485 (多點) |
| 通訊方式 |
RS-485 (2線式半雙工) |
| 同步方式 |
非同步方式 |
| 通訊協定 |
CompoWay/F、 Modbus ＊4 【V1.1】 |
CompoWay/F |
| 通訊速度 |
9.6k/19.2k/38.4k/57.6k/115.2kbps |
固定38.4kbps |
固定57.6kbps |
| 傳送碼 |
ASCII (CompoWay/F時)、RTU (Modbus時) |
CompoWay/F：ASCII |
| 資料位元長度 |
7、8位元 |
7位元 |
| 結束位元長度 |
1、2位元 |
2位元 |
| 錯誤檢出 |
垂直同位(無、偶數、奇數) |
垂直同位(偶數) |
| BCC (區塊檢查字元)(CompoWay/F時)、CRC-16 (Modbus時) |
| 流程控制 |
無 |
| 介面 |
RS-485 |
| 重新讀取功能 |
無 |
通訊響應
傳送等待時間 |
0～99ms (預設值： 5ms) 【V1.1】 |
1～99ms (預設值： 1ms) |
--- |
|
| 串接數量 ＊3 |
64台(TC4型 ： 256ch、TC2型 ： 128ch
通訊經由終端模組的連接埠B連接) |
64台(TC4型 ： 256ch、TC2型 ： 128ch
通訊經由終端模組的連接埠A連接) |
8台(通訊經由基本模組G3ZA型的
連接埠連接) |

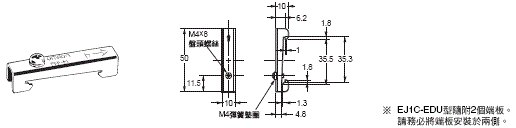

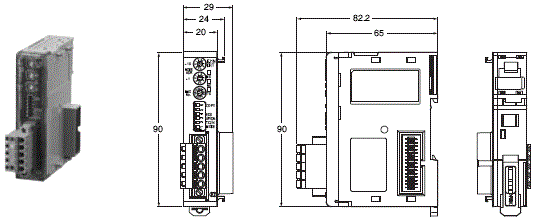

＊1. 從EJ1C-EDU型連接。若使用高功能模組，終端模組的連接埠B僅能使用於分散配置。
＊2. 連接G3ZA型時，必須另行選購另售的專用纜線（EJ1C-CBLA050型）。
＊3. 關於連接台數，請參閱「■連接時的注意事項」（第14頁）。
＊4. 基本模組Ver.1.1以上可使用Modbus協定。

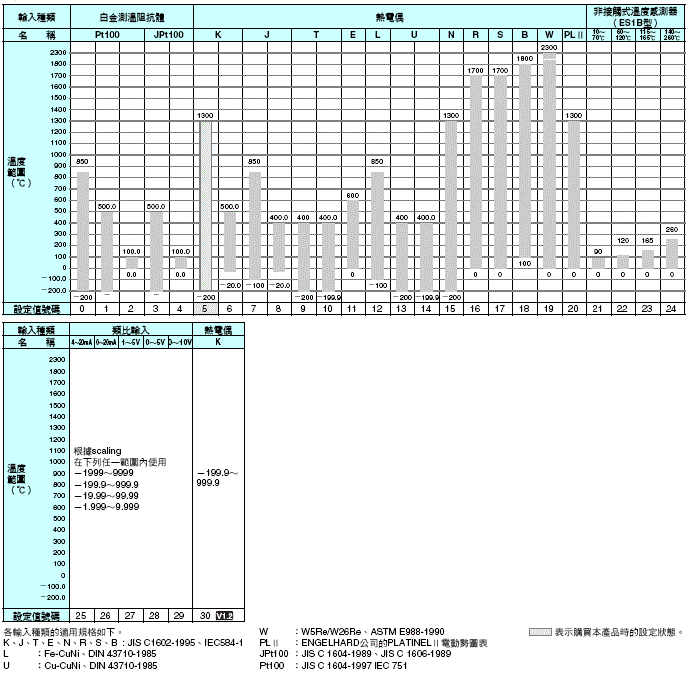

輸入範圍
感測器用的輸入採用多功能（Full-Multi）輸入，可從白金測溫阻抗體、熱電偶、非接觸式溫度感測器、類比輸入當中選擇。
可用多功能（Full-Multi）輸入按各通道進行設定。

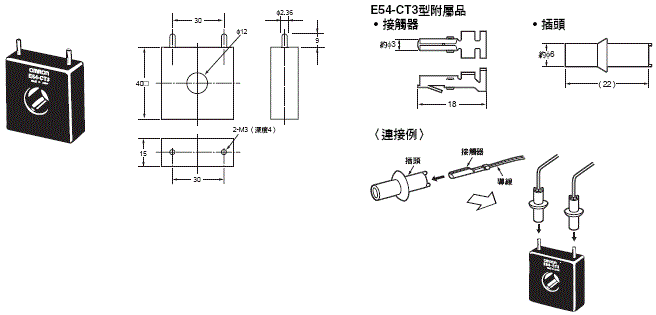

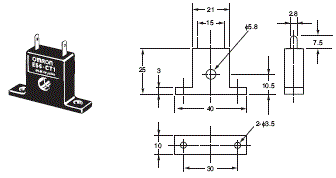

額定規格比流器（CT）
| 耐電壓 |
AC1,000V (1min) |
| 耐振動 |
50Hz、98m/s2 |
| 重量 |
約11.5g (E54-CT1型)、約50g (E54-CT3型) |
附屬品
(僅E54-CT3型) |
接觸器(2個)、插頭(2個) |
加熱器斷線警報、SSR故障警報、
加熱器過電流警報的性能（僅TC2[]-QNHB型）
| 最大加熱器電流 |
AC100A |
| 輸入電流值指示精度 |
（±5.0A） ±1位數以下 |
加熱器斷線警報
設定範圍 |
0.1～99.9A (0.1A單位)
0.0A ： 加熱器斷線警報輸出將轉為OFF。
100.0A ： 加熱器斷線警報輸出將轉為ON。
檢出最小ON時間 ： 100ms ＊1 |
SSR故障警報
設定範圍 |
0.1～99.9A (0.1A單位)
0.0A ： SSR故障警報輸出將轉為ON。
100.0A ： SSR故障警報輸出將轉為OFF。
檢出最小OFF時間 ： 100ms ＊2 |
加熱器過電流警報
設定範圍 |
0.1～99.9A (0.1A單位)
0.0A ： 加熱器過電流警報輸出將轉為ON。
100.0A ： 加熱器過電流警報輸出將轉為OFF。
檢出最小ON時間 ： 100ms ＊1 |
＊1. 控制輸出的ON時間為100ms 以下時，不進行加熱器斷線檢測、加熱器過電流檢測及加熱器電流測量。
＊2. 控制輸出的OFF時間為100ms以下時，不進行SSR故障警報及漏電流測量。
EJ1 規格說明書
