E5L-A[]型
| 尺寸 | 類型 | 控制方式 | 控制輸出 | 型號 |
|---|---|---|---|---|
| 45×35mm | 插入式 | ON/OFF動作 | 繼電器 | E5L-A -30-20 |
| E5L-A 0-50 | ||||
| E5L-A 0-100 | ||||
| E5L-A 100-200 |
E5L-C[]型
| 尺寸 | 類型 | 控制方式 | 控制輸出 | 型號 |
|---|---|---|---|---|
| 45×35mm | 插入式 | ON/OFF動作 | 繼電器 | E5L-C -30-20 |
| E5L-C 0-100 | ||||
| E5L-C 100-200 |
E5L
產品特色
最適合內藏於機器作簡易控制
為能達成AC250V 10A高容量開關，可直接開關負載
搭載感測器，可隨時使用
手指防護型（PTF14A-E型）與無保護型（PTF14A型）皆可使用插座
新增的數位型，設定變得更為簡單、準確
本體
選購品（另售）
插座
| 種類 | 型號 | |
|---|---|---|
| 表面連接插座 | 無手指防護型 | PTF14A |
| 有手指防護型 | PTF14A-E | |
額定
| 型號 | E5L-A[] | E5L-C[] |
|---|---|---|
| 電源電壓 | AC100-240V(50/60Hz) | |
| 容許電壓變動範圍 | 電源電壓的85～110% | |
| 消耗電力 | 約3VA | |
| 輸入 | 元件互換型熱敏電阻 | |
| 控制方式 | ON/OFF動作 | |
| 控制輸出 | 有接點1c AC250V 10A cosφ=1 (電阻負載) | 有接點1a AC250V 10A cosφ=1 (電阻負載) |
| 設定方式 | 類比設定 | 使用前置面板鍵數位設定 |
| 指示方式 | 無指示 | LCD數位指示(文字高度12mm) |
| 其他功能 | ・設定變更保護(按鍵保護) ・輸入補正 ・正動作/反動作切換 |
|
| 使用環境溫度 | -10～+55℃(不可結冰結露) | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃(不可結冰結露) | |
註. 請勿將變頻器的輸出作為電源使用。
性能
| 型號 | E5L-A[] | E5L-C[] |
|---|---|---|
| 顯示精度 | ―― | ±(1℃+1位數)以下 ＊ |
| 設定精度 | ―― | ±(1℃+1位數)以下 ＊ |
| 感度調整 | -30～+20℃ 型： 約0.5～2.5℃ 可變 0～+50℃ 型： 約0.5～4℃ 可變 0～+100℃ 型： 約0.5～4℃ 可變 +100～+200℃ 型：約0.7～4℃ 可變 |
每1～9℃ 1℃ |
| 重複精度 | 1%FS以下 | ―― |
| 最小刻度(標準刻度) | -30～+20℃ 型、0～+50℃ 型： 5℃ 0～+100℃ 型、+100～+200℃ 型： 10℃ |
―― |
| 溫度的影響 | ―― | ± ((1%PV或是2℃ 取較大數值)+1位數)以下以下 |
| 電壓的影響 | ―― | |
| 電磁干擾的影響 （EN61326-1規格） |
―― | |
| 取樣週期 | ―― | 2S |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2300V 50/60Hz 1分鐘之間 (導電部端子與非充電金屬部之間、電源端子與輸入端子之間、電源端子與輸出端子之間、 輸入端子與輸出端子之間) |
|
| 震動(誤動作) | 震動數10～55Hz 重複振幅0.5mm X、Y、Z各方向 各10min | |
| 震動(耐久性) | 震動數10～55Hz 重複振幅0.75mm X、Y、Z各方向 各2h | |
| 震動(誤動作) | 150m/s2 6方向 各3次 | 100m/s2 6方向 各3次 |
| 震動(耐久性) | 300m/s2 6方向 各3次 | |
| 電氣壽命 (控制輸出繼電器) |
10萬次以上(最大適用負載) | |
| 記憶體保護 | ―― | 非揮發性記憶體(寫入次數：10萬次) |
| 重量(本體) | 約80g (僅本體) | |
| 保護構造 | 正面面板：IP40、端子部：IP00 | |
| 適用規格 | EN61010-1 （IEC61010-1）污染度2、過電壓類別II | |
| EMC指令 | EMI EN61326-1＊2 放射性危害強度EN55011 Group1 ClassA 雜訊端子電壓EN55011 Group1 classA EMS EN61326-1＊2 靜電放電抗干擾性EN61000-4-2 電磁場抗擾度EN61000-4-3 無線電脈衝抗擾性EN61000-4-4 傳導干擾抗擾性EN61000-4-6 突波抗擾性EN61000-4-5 電壓突降/電斷抗擾性EN6100-4-11 |
|
＊1. 不包含附屬熱敏電阻的精度。
＊2. 工業電磁環境（EN/ IEC61326-1 第2表）
（單位：mm）
本體

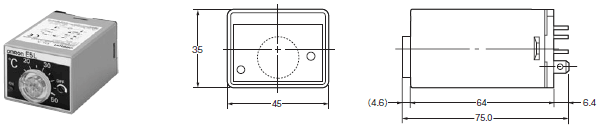

E5L-A[]型

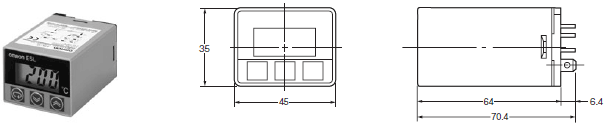

E5L-C[]型
