E5DC-800

產品特色

E5DC-800型採用鋁軌安裝，為人機介面(HMI)與PLC連接的理想選擇。承襲E5[]C-800型系列的優點，同樣兼具易操作性與高階性能。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊

85 x 22.5 mm (D x W)的輕薄機身可安裝至薄型控制盤內，並安裝在鋁軌上。

輕鬆更換可拆式端子台，以簡化維護作業。

50 ms的高速取樣，適合高速升溫的應用領域。

可輕鬆使用無程式通訊功能連接PLC。

型號配備2個輔助輸出和1個事件輸入的完整基本功能。

設定、檢查警報，與在控制盤內進行設定時，白色PV顯示器(高度：8.5 mm)很容易閱讀。

型號組成說明

螺絲端子型
E5DC-800型22.5 × 96 mm

控制輸出	輔助輸出	通訊	加熱器斷線	事件輸入	電源電壓	*型號2**
繼電器輸出	──	RS-485	──	──	100~240 VAC	E5DC-RX0ASM-815 E5DC-RX0AUM-815
電壓輸出						E5DC-QX0ASM-815 E5DC-QX0AUM-815
線性電流輸出*1						E5DC-CX0ASM-815 E5DC-CX0AUM-815
繼電器輸出					24 VAC/VDC	E5DC-RX0DSM-815 E5DC-RX0DUM-815
電壓輸出						E5DC-QX0DSM-815 E5DC-QX0DUM-815
線性電流輸出*1						E5DC-CX0DSM-815 E5DC-CX0DUM-815
繼電器輸出	2個	──			100~240 VAC	E5DC-RX2ASM-800 E5DC-RX2AUM-800
電壓輸出						E5DC-QX2ASM-800 E5DC-QX2AUM-800
線性電流輸出*1						E5DC-CX2ASM-800 E5DC-CX2AUM-800
繼電器輸出					24 VAC/VDC	E5DC-RX2DSM-800 E5DC-RX2DUM-800
電壓輸出						E5DC-QX2DSM-800 E5DC-QX2DUM-800
線性電流輸出*1						E5DC-CX2DSM-800 E5DC-CX2DUM-800
繼電器輸出		RS-485	單相加熱器檢測功能		100~240 VAC	E5DC-RX2ASM-802 E5DC-RX2AUM-802
電壓輸出			單相加熱器檢測功能			E5DC-QX2ASM-802 E5DC-QX2AUM-802
線性電流輸出*1			──			E5DC-CX2ASM-815 E5DC-CX2AUM-815
繼電器輸出			單相加熱器檢測功能		24 VAC/VDC	E5DC-RX2DSM-802 E5DC-RX2DUM-802
電壓輸出			單相加熱器檢測功能			E5DC-QX2DSM-802 E5DC-QX2DUM-802
線性電流輸出*1			──			E5DC-CX2DSM-815 E5DC-CX2DUM-815
繼電器輸出		──	單相加熱器檢測功能	1個	100~240 VAC	E5DC-RX2ASM-817 E5DC-RX2AUM-817
電壓輸出			單相加熱器檢測功能			E5DC-QX2ASM-817 E5DC-QX2AUM-817
線性電流輸出*1			──			E5DC-CX2ASM-816 E5DC-CX2AUM-816
繼電器輸出			單相加熱器檢測功能		24 VAC/VDC	E5DC-RX2DSM-817 E5DC-RX2DUM-817
電壓輸出			單相加熱器檢測功能			E5DC-QX2DSM-817 E5DC-QX2DUM-817
線性電流輸出*1			──			E5DC-CX2DSM-816 E5DC-CX2DUM-816

＊1. 控制輸出可用來作為2014年7月或之後所製造的數位溫度控制器的簡易傳送輸出。
＊2. 若選擇兩個輔助輸出，只能選擇選購品000。
若控制輸出為繼電器輸出或電壓輸出，並選擇兩個輔助輸出，只能選擇選購品002和017。
若控制輸出為繼電器輸出或電壓輸出，並選擇兩個輔助輸出，不可選擇選購品015。
若控制輸出為線性電流輸出，並選擇兩個輔助輸出，只能選擇選購品016。

加熱/冷卻控制

●使用加熱/冷卻控制
①控制輸出分配
1個輔助輸出可用來作為冷卻控制輸出。
②控制
若採用PID控制，可分別針對加熱及冷卻設定PID控制。
讓您可以將控制系統設定為具有不同的加熱及冷卻反應特性。

選購產品(另購)

端子組件

型號
E5DC-SCT1S

比流器(CT)

孔徑	型號
5.8 mm	E54-CT1
12.0 mm	E54-CT3

安裝轉接器

型號
Y92F-53(2件)

短路片

型號
Y92S-P11(4件)

端板

型號
PFP-M

墊片

型號
PFP-S

鋁軌

型號
PFP-100N
PFP-50N

單位標籤

型號
Y92S-L2

前端外蓋

型號
Y92F-54

額定

電源電壓		型號中有A：100~240 VAC，50/60 Hz 型號中有D：24 VAC，50/60 Hz；24 VDC
容許電壓變動範圍		額定供應電壓的85%~110%
消耗電力		100~240 VAC最大為4.9 VA， 24 VDC最大為2.8 VA或24 VDC最大為1.5 W
感測器輸入		溫度輸入熱電偶：K、J、T、E、L、U、N、R、S、B、W或PL II 白金測溫阻抗體：Pt100或JPt100 非接觸式溫度感測器(ES1B)： 10 ~ 70°C、60 ~ 120°C、115 ~ 165°C或140 ~ 260°C 類比輸入電流輸入：4 ~ 20 mA或0 ~ 20 mA 電壓輸入：1 ~ 5 V、0 ~ 5 V或0 ~ 10 V
輸入阻抗		電流輸入：最大150 Ω，電壓輸入：最小1 MΩ(連接ES2-HB-N/THB-N型時使用1：1連接。)
控制方式		ON/OFF控制或2 PID控制(具備自動調節)
控制輸出	繼電器輸出	SPST-NO，250 VAC，3 A (電阻負載)，電氣壽命：100,000次操作，最小適用負載：5 V、10 mA(參考值)
	電壓輸出 (SSR驅動用)	輸出電壓：12 VDC ±20% (PNP)，最大負載電流：21 mA，具備短路保護迴路
	線性電流輸出	4 ~ 20 mA DC/0 ~ 20 mA DC，負載：最大500 Ω，解析度：約10,000
輔助輸出	輸出點數	2 (依型號而定)
輔助輸出	輸出規格	SPST-NO繼電器輸出：250 VAC，2 A (電阻負載)，電氣壽命：100,000次操作，最小適用負載：10 mA (5 V)(參考值)
事件輸入	輸入點數	1 (依型號而定)
	外部接點輸入規格	接點輸入ON：最大1 kΩ，OFF：最小100kΩ
		無接點輸入ON：最大殘留電壓1.5 V；OFF：最大漏電流0.1 mA
		電流量：約7mA(每個接點)
設定方式		使用正面面板鍵數位設定
指示方式		11段數位顯示與個別指示字元高度：PV：8.5 mm，SV：8.0 mm
多重SP		最多可儲存8個目標值(SP0 ~ SP7)並可利用事件輸入、按鍵操作、或序列通訊來選擇。＊1
BANK切換功能		無
其他功能		手動輸出、加熱/冷卻控制、迴路斷線警報、SP斜率、其他警報功能、加熱器斷線(HB)警報(含SSR故障(HS)警報)、40% AT、100% AT、操作量限制器、輸入數位濾波器、自動調校、PV輸入值補正、運行/停止、保護功能、溫度狀態顯示、輸入移動平均、簡易傳送輸出＊2、工作位元訊息＊2
使用環境溫度		-10 ~ 55°C (不可結露或結冰)
使用環境濕度		25%~85%
保存溫度		-25 ~ 65°C (不可結露或結冰)
海拔高度		最大2,000 m
建議保險絲		T2A、250 VAC、時間延遲、低遮斷容量
安裝環境		過電壓類別II，污染度2 (EN/IEC/UL 61010-1)

＊1. 可選擇2個目標值用於事件輸入。
＊2. 可用於2014年7月或之後所製造的數位溫度控制器。

輸入範圍

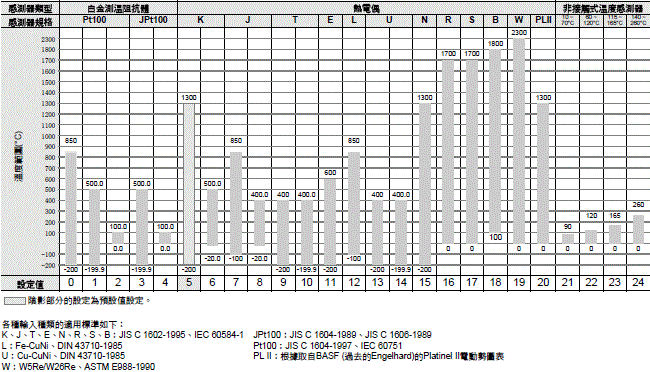

熱電偶/白金測溫阻抗體(泛用輸入)

3456_sp_1

類比輸入

輸入種類	電流		電壓
輸入規格	4～20mA	0～20mA	1～5V	0～5V	0～10V
設定範圍	適用任一範圍，依刻度而定： -1999 ~ 9999、-199.9 ~ 999.9、-19.99 ~ 99.99或-1.999 ~ 9.999
設定值	25	26	27	28	29

警報類型

每個警報可以個別設定為以下17種警報類型中的一種。預設值為2：上限。(請參閱備註。)
輔助輸出將分配給警報。也可以指定ON延遲及OFF延遲(0 ~ 999 s)。
註. 在配備HB或HS警報的型號預設設定中，警報1設定為加熱器警報(HA)，而不會顯示「警報類型1」參數。
若要使用警報1，請將輸出分配設定為警報1。

設定值	警報類型	警報輸出功能		功能說明
設定值	警報類型	警報值X為正數時	警報值X為負數時	功能說明
0	警報功能OFF	輸出OFF		沒有警報
1	上下限*1		*2	設定警報上限(H)目標值的誤差上限與警報下限(L)目標值的誤差下限。警報會在PV超出這個誤差範圍時開啟 (ON)。
2 (預設值)	上限值			透過設定警報值(X)來設定目標值的誤差上限。警報會在PV高於SP達設定誤差以上時開啟(ON)。
3	下限值			透過設定警報值(X)來設定目標值的誤差下限。警報會在PV低於SP達設定誤差以上時開啟(ON)。
4	上下限範圍*1		*3	設定警報上限(H)目標值的誤差上限與警報下限(L)目標值的誤差下限。警報會在PV未超出這個誤差範圍時開啟 (ON)。
5	上下限含待機時序*1		*4	在上下限警報(1)中加入一個待機時序。*6
6	上限含待機時序			在上限警報(2)中加入一個待機時序。*6
7	下限含待機時序			在下限警報(3)中加入一個待機時序。*6
8	絕對值上限			不論目標值為何，如果處理值大於警報值(X)，警報將會開啟(ON)。
9	絕對值下限			不論目標值為何，如果處理值小於警報值(X)，警報將會開啟(ON)。
10	絕對值上限，含待機時序			在絕對值上限警報(8)中加入一個待機時序。*6
11	絕對值下限，含待機時序			在絕對值下限警報(9)中加入一個待機時序。*6
12	LBA (僅警報1類型)	──		＊7
13	PV變化率警報	──		＊8
14	SP絕對值上限警報			這種警報類型會在目標值(SP)高於警報值(X)時開啟(ON)。
15	SP絕對值下限警報			這種警報類型會在目標值(SP)低於警報值(X)時開啟(ON)。
16	MV絕對值上限警報*9	標準控制	標準控制	這種警報類型會在操作量(MV)高於警報值(X)時開啟 (ON)。
16	MV絕對值上限警報*9	加熱/冷卻控制 (加熱操作量)	加熱/冷卻控制 (加熱操作量) 常時ON	這種警報類型會在操作量(MV)高於警報值(X)時開啟 (ON)。
17	MV絕對值下限警報*9	標準控制	標準控制	這種警報類型會在操作量(MV)低於警報值(X)時開啟 (ON)。
17	MV絕對值下限警報*9	加熱/冷卻控制 (冷卻操作量)	加熱/冷卻控制 (冷卻操作量) 常時ON	這種警報類型會在操作量(MV)低於警報值(X)時開啟 (ON)。

＊1. 使用設定值1、4 及5 時，上下限值可針對每一種警報類型獨立設定，並以「L」與「H」表示。
＊2. 設定值：1，上下限警報

3456_sp_31

＊3. 設定值：4，上下限範圍

3456_sp_31-2

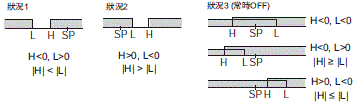

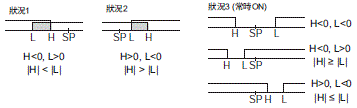

＊4. 設定值：5，上下限含待機時序用於上述＊2的上下限警報
• 在上述的狀況1與2中，若上下限感度調整重疊，則警報為常時OFF。
• 在狀況3中，警報為常時OFF。
＊5. 設定值：5，上下限警報含待機時序
若上下限感度調整重疊，則警報為常時OFF。
＊6. 有關待機時序操作的資訊，請參閱E5[]C數位溫度控制器的使用手冊(目錄編號：H174)。
＊7. 有關LBA 的資訊，請參閱E5[]C數位溫度控制器的使用手冊( 目錄編號：H174)。
＊8. 有關PV變更速度警報的資訊，請參閱E5[]C數位溫度控制器的使用手冊(目錄編號：H174)。
＊9. 執行加熱/冷卻控制時，MV絕對值上限警報功能只適用於加熱作業，而MV絕對值下限警報功能只適用於冷卻作業。

特性

*電壓的影響3**
顯示精度 (個別安裝時，環境溫度23°C)		熱電偶：最大為(指示值的±0.3%或±1°C，視何者較大) ±1 位數＊1 白金測溫阻抗體：最大為(指示值的±0.2%或±0.8°C，視何者較大) ±1 位數類比輸入：最大為±0.2% FS ±1 位數 CT輸入：最大為±5% FS ±1 位數
簡易傳送輸出精度		最大為±0.3% FS ＊2
*溫度的影響3**		熱電偶輸入(R、S、B、W、PL II)：最大為(指示值的±1%或±10°C，視何者較大) ±1 位數其他熱電偶輸入：最大為(PV的±1%或±4°C，視何者較大) ±1 位數＊4 白金測溫阻抗體：最大為(PV的±1%或±2°C，視何者較大) ±1 位數類比輸入：最大為±1% FS ±1 位數 CT輸入：最大為±5% FS ±1 位數
EMS的影響(於EN 61326-1)
安裝影響(僅E5DC-800)		R、S、B、W、PLII熱電偶：最大為(PV的±1%或±10°C，視何者較大) ±1 位數其他熱電偶：最大為(PV的±1%或±4°C，視何者較大) ±1 位數＊4
輸入取樣週期		50 ms
感度調整		溫度輸入：0.1 ~ 999.9°C或°F (以0.1°C或°F為單位) 類比輸入：0.01% ~ 99.99% FS (以0.01% FS為單位)
比例帶(P)		溫度輸入：0.1 ~ 999.9°C或°F (以0.1°C或°F為單位) 類比輸入：0.1% ~ 999.9% FS (以0.1% FS為單位)
積分時間(I)		0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
微分時間(D)		0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
冷卻比例帶(P)		溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位) 類比輸入：0.1%~999.9% FS (以0.1% FS為單位)
冷卻積分時間(I)		0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
冷卻微分時間(D)		0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5
控制週期		0.1、0.2、0.5、1~99 s (以1 s為單位)
手動復歸值		0.0%~100.0% (以0.1%為單位)
警報設定範圍		-1,999 ~ 9,999 (小數點位置依輸入種類而定)
訊號源阻抗影響		熱電偶：最大0.1°C/Ω (最大100 Ω)，白金測溫阻抗體：最大0.1°C/Ω (最大10 Ω)
絕緣阻抗		20 MΩ min. (at 500 VDC)
耐電壓		3,000 VAC，50/60 Hz，用於不同電荷的端子之間達1分鐘
振動	誤動作	10~55 Hz，20 m/s²，用於在X、Y與Z方向，各10分鐘
振動	耐久性	10~55 Hz，20 m/s²，用於在X、Y與Z方向，各2小時
衝擊	誤動作	100 m/s²，用於在X、Y與Z方向，各3次
衝擊	耐久性	300 m/s²，用於在X、Y與Z方向，各3次
重量		主機體：約80 g，端子組件：約40 g
保護構造		主機體：IP20，端子組件：IP00
記憶體保護		非揮發性記憶體(寫入次數：1,000,000次)
標準	核准的標準	cULus：UL 61010-1/CSA C22.2 No.61010-1，韓國無線法規(無線電法：KC Mark) (僅限某些型號。) ＊6， Lloyd’s規格＊7
標準	符合的標準	EN 61010-1 (IEC 61010-1)
EMC		EMI： EN61326-1 ＊8 放射性危害強度： EN55011分類1，階層A 雜訊端子電壓： EN55011分類1，階層A EMS： EN61326-1 ＊8 靜電放電抗擾性： EN61000-4-2 電磁場強度抗擾性： EN61000-4-3 無線電脈衝抗擾性： EN61000-4-4 傳導干擾抗擾性： EN61000-4-6 突波抗擾性： EN61000-4-5 電壓突降/電斷抗擾性： EN61000-4-11

＊1.K型熱電偶的顯示精度在-200 ~ 1300°C、T與N型熱電偶在-100°C以下的溫度，而U與L型熱電偶在任何溫度時最大為±2°C ±1位數。B型熱電偶的顯示精度在溫度最大400°C時並未指定。B熱電偶在400 ~ 800°C溫度的指示精度最大為±3°C。 R和S熱電偶的顯示精度在溫度最大200 °C 時為±3°C ±1位數。 W熱電偶的顯示精度最大為(PV的±0.3%或±3°C，視何者較大) ±1位數。 RLII熱電偶的指示精度最大為(PV的±0.3%或±2°C，視何者較大) ±1度。
＊2. 但0 ~ 20 mA輸出的精度介於0 ~ 4 mA，最大為±1% FS。
＊3. 環境溫度：-10 ~ 23 ~ 55°C，電壓範圍：額定電壓的-15% ~ 10%
＊4. 在最大-100°C時的K型熱電偶：最大±10°C。
＊5. 單位將依據積分/微分時間單位參數的設定來決定。
＊6. 有關適用型號的最新資訊，請參閱OMRON網站。
＊7. 請參閱規格說明書第61頁的運送標準，以瞭解與Lloyd’s規格的遵從性。
＊8. 工業電磁環境(EN/IEC 61326-1表2)

通訊規格

傳輸線連接方式	RS-485：多點
通訊	RS-485 (雙線式，半雙工)
同步方式	非同步方式
通訊協定	CompoWay/F或Modbus
通訊速度＊1	9,600、19,200、38,400或57,600 bps
傳送碼	ASCII
資料位元長度＊1	7或8位元
結束位元長度＊1	1或2位元
錯誤檢出	垂直同位(無、偶數、奇數) 使用CompoWay/F或具備Modbus的CRC- 16進行區段檢查字元(BCC) ＊2
流程控制	無
介面	RS-485
重試功能	無
通訊緩衝區	217個位元組
通訊響應等待時間	0~99 ms 預設值：20 ms

＊1. 通訊速度、資料位元長度、結束位元長度與垂直同位可以利用「通訊設定階層」來個別設定。
＊2. Modbus為施耐德電機公司(Schneider Electric)的註冊商標。

通訊功能

無程式通訊功能＊1	可透過PLC的內部記憶體讀寫E5[]C參數，以及執行/停止操作等。E5[]C型可自動與PLC進行通訊。不需編寫通訊程式。可連接的溫度控制器數：最多32台(FX系列最多16台) 適用之PLC OMRON製PLC CS系列、CJ系列或 CP系列三菱電機製PLC MELSEC Q系列、L系列、FX系列 (適用FX2、FX3 (FX1S除外)) KEYENCE製PLC KEYENCE KV系列
組合通訊＊1	當數位溫度控制器相互連接後，即可將目標值以及運行/停止指令從主局數位溫度控制器傳送到從屬站數位溫度控制器。可設定斜度及偏差作為目標值。可連接溫控器數量：最多32台(含主機)
*複製機能2**	當數位溫度控制器相互連接後，即可將參數從主局數位溫度控制器複製到從屬站數位溫度控制器。

MELSEC為三菱電機公司(Mitsubishi Electric Corporation)的註冊商標。
KEYENCE為基恩斯股份有限公司(Keyence Corporation)的註冊商標。
＊1. FX系列或KV系列需要2.1版或更新版本的溫度控制器。
＊2. 無程式通訊及組合通訊均支援複製機能。

比流器(另購)額定值

耐電壓	1,000 VAC，1分鐘
耐振動	50 Hz，98 m/s²
重量	E54-CT1：約11.5 g， E54-CT3：約50 g
附屬品(僅適用於E54-CT3型)	接觸器(2個) 插頭(2個)

加熱器斷線警報及SSR故障警報

CT輸入(用於加熱器電流檢測)	具備單相加熱器檢測功能的型號：1個輸入
最大加熱器電流	50 A AC
輸入電流值顯示精度	最大為±5% FS ±1 位數
*加熱器斷線警報設定範圍1**	0.1~49.9 A (以0.1 A為單位) 檢出最小ON時間：100 ms *3
*SSR故障警報設定範圍2**	0.1~49.9 A (以0.1 A為單位) 檢出最小OFF時間：100 ms *4

＊1. 在加熱器斷線警報方面，會在控制輸出為ON時測量加熱器電流，如果加熱
器電流低於設定值(即：加熱器斷線檢測電流值)時，輸出將會變為開啟(ON)。
＊2. 在SSR故障警報方面，會在控制輸出為OFF時測量加熱器電流，如果加熱器
電流高於設定值(即：SSR故障檢測電流值)時，輸出將會變為開啟(ON)。
＊3. 0.1 s或0.2 s的控制週期，數值為30 ms。
＊4. 0.1 s或0.2 s的控制週期，數值為35 ms。

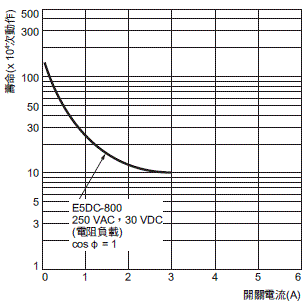

控制輸出繼電器電氣壽命曲線(參考值)

（單位：mm）

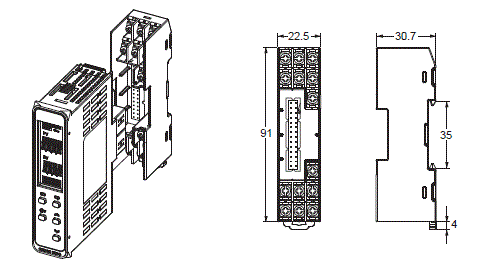

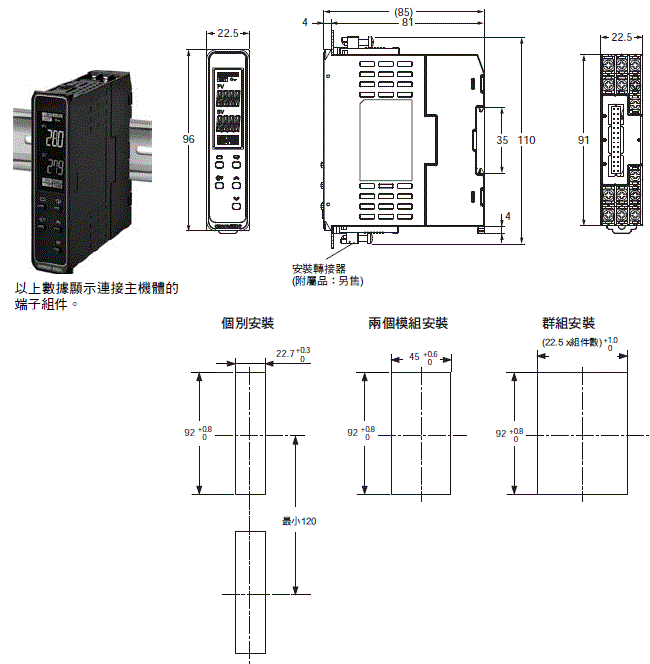

控制器

E5DC-800型

3456_dm_1
• 建議面板厚度為1 ~ 8 mm。
• 無法在垂直方向上進行群組安裝。(維持控制器之間的指定安裝間隔。)
• 在安裝兩組以上的數位溫度控制器時，請確定周圍溫度不可超過規格中所允許的使用溫度。

附屬品(另購)

端子組件
E5DC-SCT1S型

3456_dm_2

比流器

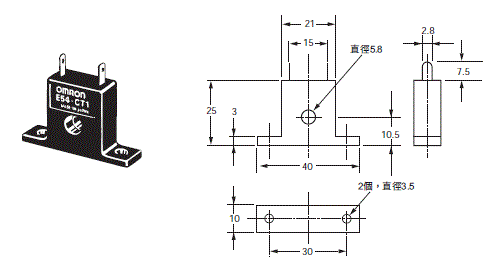

E54-CT1型

3456_dm_3

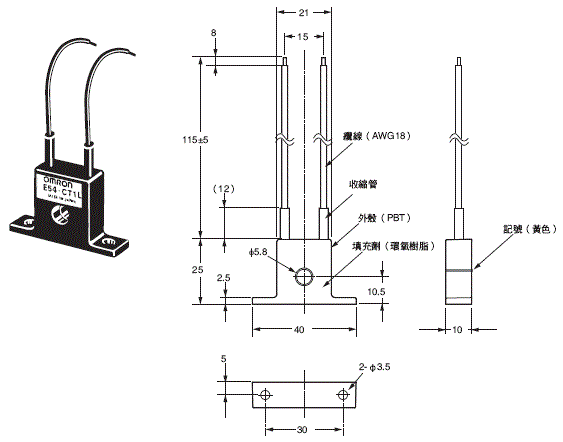

E54-CT1L型

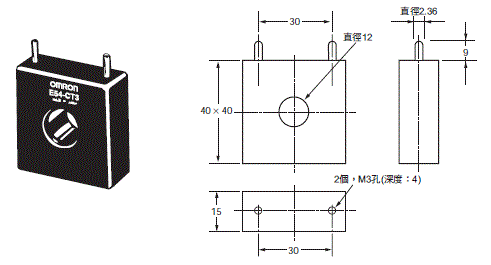

E54-CT3型

3456_dm_4

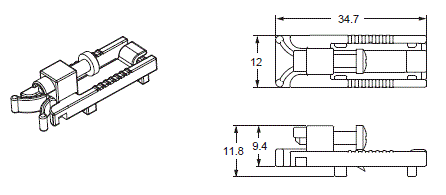

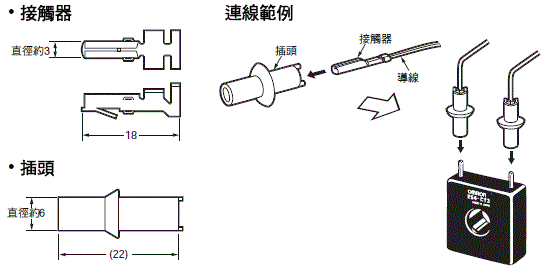

E54-CT3型附屬品

3456_dm_5

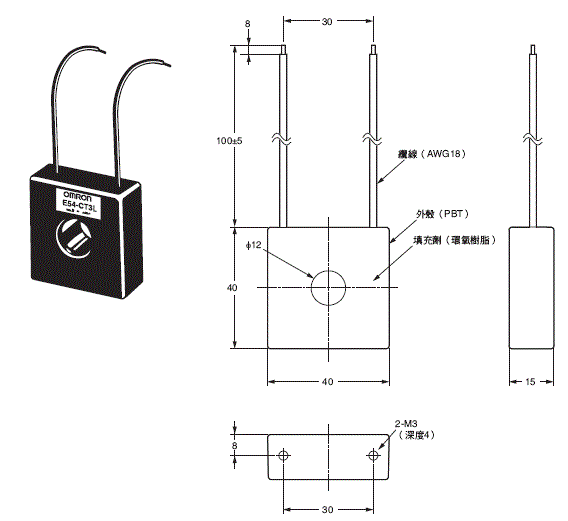

E54-CT3L型

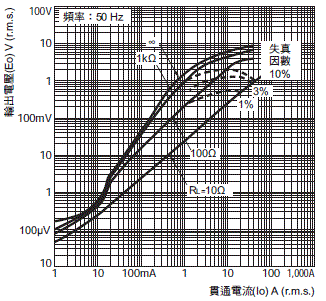

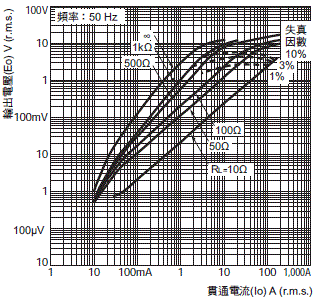

貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT1型

連續最高加熱器電流： 50 A (50/60 Hz)
匝數： 400±2
繞線電阻： 18±2 Ω
3456_dm_6

貫通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT3型

連續最高加熱器電流：120 A (50/60 Hz) (OMRON數位溫度控制器的連續最高加熱器電流為50 A。)
匝數：400±2
繞線電阻：8±0.8 Ω
3456_dm_7

安裝轉接器
Y92F-53型(隨附兩個。)

本配件不包含在產品裡。請另行選購以將產品安裝於面板。

3456_dm_8

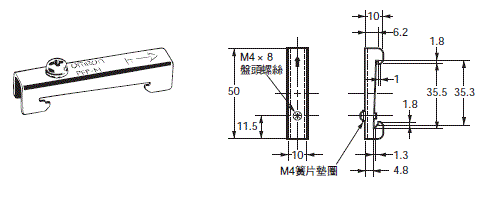

端板
PFP-M型

3456_dm_10

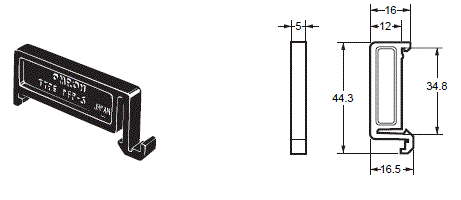

墊片
PFP-S型

3456_dm_12

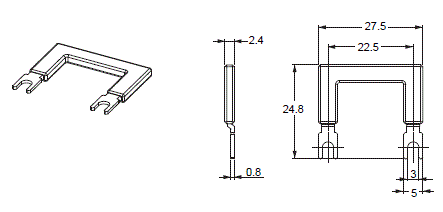

短路片
Y92S-P11型(隨附四個。)

使用多個E5DC-800型控制器時，可在端子之間使用本產品進行連接(用於電源供應、通訊等)。

3456_dm_9

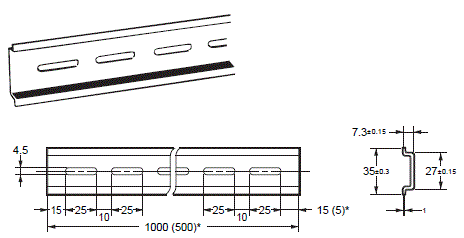

鋁軌
PFP-100N型
PFP-50N型

3456_dm_11

＊括號內的外觀尺寸適用於PFP-50N型。

單位標籤
Y92S-L2型

3456_dm_13
使用數位式面板儀表的單位標籤。

請選用貼紙中的°C或°F標籤。

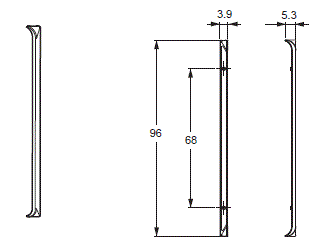

前端外蓋
Y92F-54型(隨附兩個。)

3456_dm_14
當您安裝E5DC型至面板時，請使用前端外蓋來隱藏控制器和面板之間的縫隙。
