以往的溫度控制器不僅在啟動設定或變動調整上相當耗時外，且若缺乏經驗或領悟力
則難以達到最佳調整，亦對品質造成不小的影響。
為此，OMRON開發了配置「適應控制技術」的溫度控制器，該技術可像熟練者般地
掌握品質變化的狀態，執行自動調整，確保溫度控制始終處在最佳狀態。
避免繁瑣的啟動設定與調整作業，提高作業現場效率。
E5CD-800/E5CD-B-800
產品特色
偵測狀態變動最佳化控制性能。 輕鬆兼顧生產力和品質要求。 新增 Push-In Plus 端子台型系列。
藉由AI，自動實現如同熟練人員的調整。 揭開生產現場革新序幕。
無需手動作業，自動實現最佳溫度控制，輕鬆兼顧生產效率及品質。

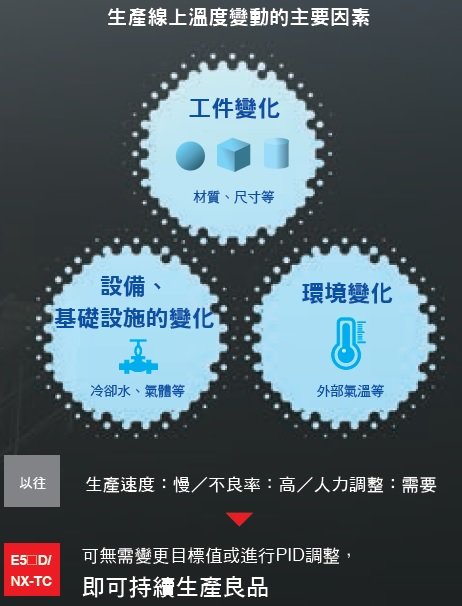

生產線上溫度變動的主要因素
答案為業界首創*的「適應控制技術」
利用本產品所配置的「適應控制」，便可在啟動時與穩定時分別自動算出最佳的PID值。
此外，還可監視設備的溫度控制狀態，並針對工件變化與設備變化等自動調節PID值，以達到最佳的溫度控制。
＊針對FA用途之通用型溫度控制器，2017年3月時的本公司調查結果。
[創造包裝機進化的新價值] 讓包裝機正確掌握封口溫度，並在自動控制與高速化的條件下維持同樣的品質。
生產現場的課題
・想要透過包裝的高速化來應對新興國家的人口增加而產生的食品需求
・想要讓使用多種包材的多樣性生產達成高速化

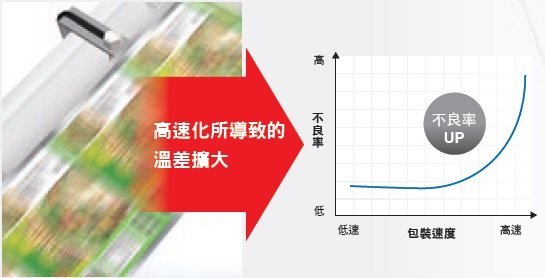

・一旦進行高速化後，由於封口面與控制溫度之間的溫差擴大，因此導致不良率上升…
由E5[]D/NX-TC來解決
透過精確溫度測量及抑制波動技術，即能對封口面的溫度進行穩定地自動控制。
即使讓包裝工程高速化，也可藉由將封口溫度與控制溫度之間的誤差控制到最小以及穩定地自動控制，維持產品品質且實現高速化的生產。還能夠幫助包材的薄型化並且支援生產履歷。
即使是需要變更設定的多樣性生產， 也能透過自動控制來降低工時
過去因應包材的變更所做的設定變更相當耗時，因此產能無法提升。
即使是多樣性生產，亦可透過與封口溫度誤差較小的自動控制，來迅速因應生產現場的需求。
實現全新價值的控制性能
透過包裝機用感溫棒＊＋包裝機專用的演算法 〈自動過濾調整功能〉，將溫度誤差降到最低
＊另售

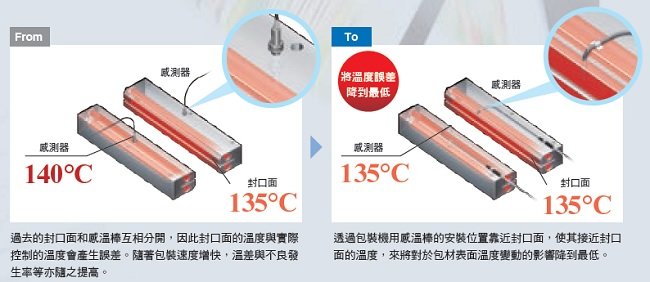

量測封口面溫度的「包裝機用感溫棒」
不受包裝機速度、包材變化等溫度變動要因的影響，正確量測加熱棒表面的溫度。
表面溫度量測時能夠抑制波動的「自動過濾調整功能」

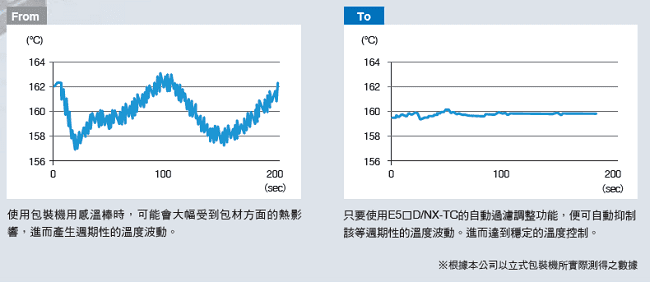

透過包裝機用感溫棒以及自動過濾調整功能的使用，得以封口溫度進行控制， 並且同時在不倚賴人力調整之下，僅由溫度控制器來抑制溫度波動。
[協助成型機進化的新價值] 讓成型機進化成能夠以自動的方式穩定控制高速化所導致的溫度變化，進而使生產力達到最高。
生產現場的課題
・隨著新興國家的經濟發展、生產據點的海外移管，基礎設施相關需求不斷擴大，因此希望能夠提高生產力
・若要進行高速化，需對材料或冷卻水等引起的溫度波動進行現場調整…
・在維持品質之下進行高速生產是一個課題…
由E5[]D/NX-TC來解決
無需現場調整，即可抑制速 度變更或設備狀態變化， 所引起的溫動波動。
可檢測押出成型機在高速運轉下材料發熱處的溫度波動，以及冷卻水變動所導致的溫度波動等，進而以自動的方式穩定控制。 還可大幅降低設定工時。
另可幫助設備節能
透過穩定控制，無效的加熱用能量相較於過去，最高可減少40%的能源使用。
※根據本公司使用水冷式雙軸押出成型機所實際測得的數據
實現全新價值的控制性能
透過成型機專用的演算法〈水冷輸出調整功能〉， 將溫度波動降到最低

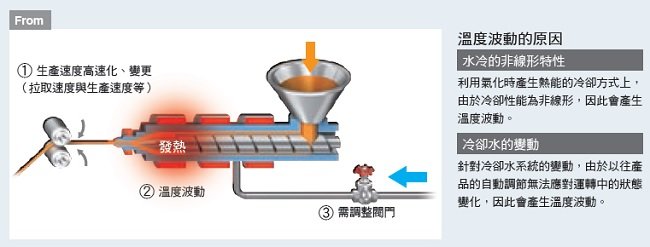

水冷式的押出機在進行高速化時會由於各種原因而導致溫度波動，為了品質穩定，需在現場反覆調整水閥門。
若使用E5[]D/NX-TC，則能夠以水冷輸出調整功能來將溫度波動降到最低，進而在品質不變的狀態下提高生產力。

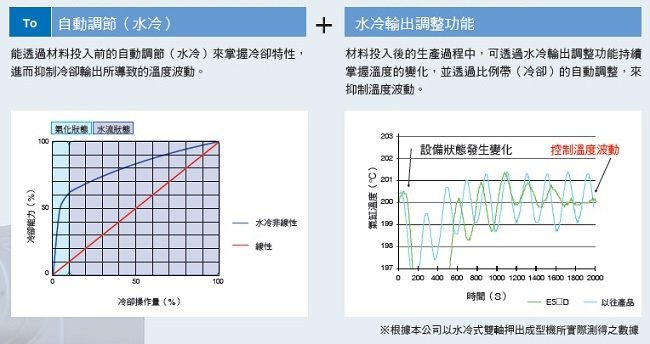

可同時抑制溫度波動的要因，並維持穩定性能的「水冷輸出調整功能」
利用Push-In Plus端子台，即可輕鬆配線
E5[]D-B/NX-TC
無需使用工具，僅需插入端子台即可。
降低配線作業的負擔及所需工時，新增Push-In Plus端子台系列。
大幅縮減配線所需工時
註. 上圖所示為OMRON針對Push-In Plus端子台、螺絲端子台實測後之數據。
容易插入

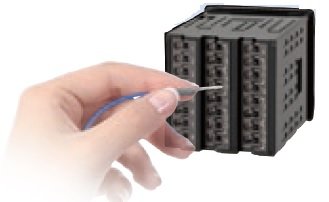

使用OMRON的Push-In Plus端子台就像插入耳機孔一樣簡單。減輕作業負擔，提升配線品質。
Value Design for Panel是OMRON針對控制盤產品規格的通用思維，搭配對應產品使用，為顧客的控制盤帶來嶄新的價值。

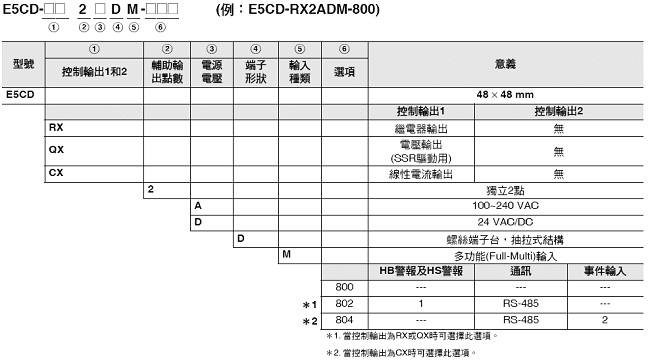

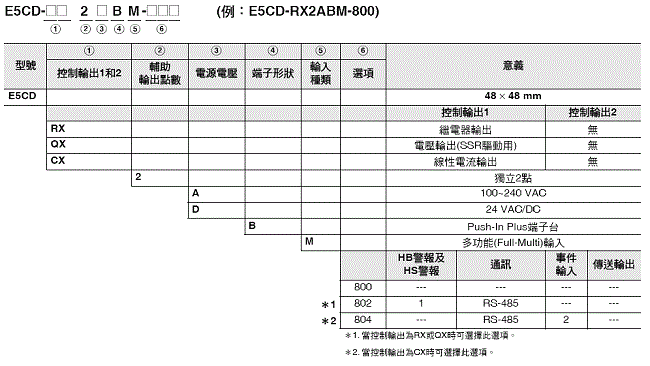

型號組成說明
配備螺絲端子台的機型
配備Push-In Plus端子台的型號
加熱/冷卻控制
使用加熱/冷卻控制
1. 控制輸出分配
1個輔助輸出可用來作為冷卻控制輸出。
2. 控制
若採用PID控制，可分別針對加熱及冷卻設定PID控制。
讓您可以將控制系統設定為具有不同的加熱及冷卻反應特性。
型號一覽
E5CD-800
| 型號 |
|---|
| E5CD-RX2ADM-800 |
| E5CD-RX2DDM-800 |
| E5CD-RX2ADM-802 |
| E5CD-RX2DDM-802 |
| E5CD-QX2ADM-800 |
| E5CD-QX2DDM-800 |
| E5CD-QX2ADM-802 |
| E5CD-QX2DDM-802 |
| E5CD-CX2ADM-800 |
| E5CD-CX2DDM-800 |
| E5CD-CX2ADM-804 |
| E5CD-CX2DDM-804 |
E5CD-B-800
| 型號 |
|---|
| E5CD-RX2ABM-800 |
| E5CD-RX2DBM-800 |
| E5CD-RX2ABM-802 |
| E5CD-RX2DBM-802 |
| E5CD-QX2ABM-800 |
| E5CD-QX2DBM-800 |
| E5CD-QX2ABM-802 |
| E5CD-CX2ABM-800 |
| E5CD-CX2DBM-800 |
| E5CD-CX2ABM-804 |
| E5CD-CX2DBM-804 |
選購產品(另購)
端子蓋
(無法用於Push-In Plus端子台類型)
| 型號 |
|---|
| E53-COV17 |
| E53-COV23(3件) |
註：無法使用E53-COV10型。
安裝尺寸請參閱型錄第14頁。
防水襯墊
| 型號 |
|---|
| Y92S-P8 |
註：數位溫度控制器已隨附防水襯墊。
比流器(CT)
| 孔徑 | 型號 |
|---|---|
| 5.8 mm | E54-CT1 |
| 5.8 mm | E54-CT1L* |
| 12.0 mm | E54-CT3 |
| 12.0 mm | E54-CT3L* |
*這些CT皆隨附導線。若需UL認證，請使用這些CT。
轉接頭
| 型號 |
|---|
| Y92F-45 |
註. 若是先前針對E5B[]型控制器所準備的面板，請使用這個適配器。
防水保護蓋
| 型號 |
|---|
| Y92A-48N |

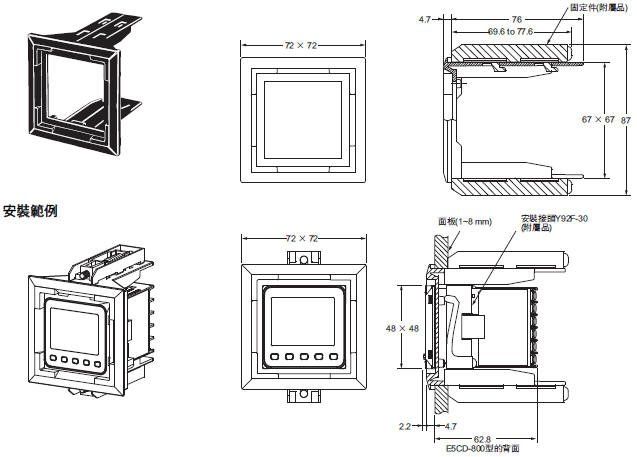

安裝適配器
| 型號 |
|---|
| Y92F-49 |
註：數位溫度控制器已隨附安裝適配器。
鋁軌安裝適配器
(無法用於Push-In Plus端子台類型)
| 型號 |
|---|
| Y92F-52 |
保護套
| 類型 | 型號 |
|---|---|
| 硬式保護套 | Y92A-48H |
| 軟式保護套 | Y92A-48D |

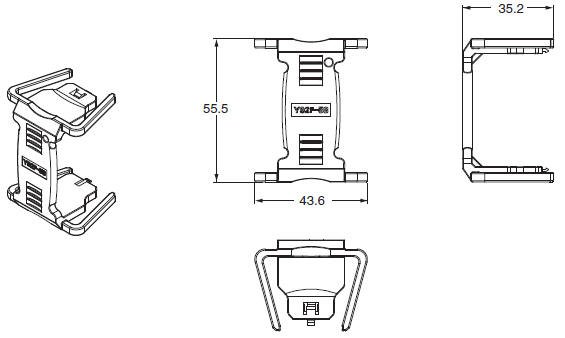

抽拉式夾具
(無法用於Push-In Plus端子台類型)
| 型號 |
|---|
| Y92F-58 |
額定
| 電源電壓 | 電源電壓A型：100~240 VAC，50/60 Hz 電源電壓D型：24 VAC，50/60 Hz；24 VDC |
|
|---|---|---|
| 容許電壓變動範 | 電源電壓的85%~110% | |
| 消耗電力 | 選購品-800型：5.2VA以下(AC100 ~ 240V)、3.1VA以下(AC24V) / 1.6W以下(DC24V) 上述以外：6.5VA以下(AC100 ~ 240V)、4.1VA以下(AC24V) / 2.3W以下(DC24V) |
|
| 感測器輸入 | 溫度輸入 熱電偶：K、J、T、E、L、U、N、R、S、B、C/W或PL II 白金測溫阻抗體：Pt100或JPt100 非接觸式溫度感測器(ES1B)：10~70°C、60~120°C、115~165°C或140~260°C 類比輸入 電流輸入： 4~20 mA或0~20 mA 電壓輸入： 1~5 V、0~5 V或0~10 V |
|
| 輸入阻抗 | 電流輸入：最大150 Ω，電壓輸入：最小1 MΩ (連接ES2-HB-N/THB-N型時，請採用1：1連接方式) |
|
| 控制方式 | ON/OFF控制或2 PID控制(具備自動調節) | |
| 控制輸出 | 繼電器輸出 | SPST-NO，250 VAC，3 A (電阻負載)，電氣壽命：100,000次操作，最小適用負載：5 V，10 mA (參考值) |
| 電壓輸出 (SSR驅動用) |
輸出電壓：12 VDC ± 20% (PNP)，最大負載電流：21 mA，具備短路保護功能 | |
| 線性電流輸出 | 4~20 mA DC或0~20 mA DC，負載：最大500 Ω，解析度：約10,000 | |
| 輔助輸出 | 輸出點數 | 2 |
| 輸出規格 | SPST-NO繼電器輸出：250 VAC，E5CD：3 A (電阻負載)，E5CD-B：2 A (電阻負載) 電氣壽命：100,000次操作，最小適用負載：5V 10mA (參考值) |
|
| 事件輸入 | 輸入點數 | 2 |
| 外部接點輸入規格 |
接點輸入：ON：最大1 kΩ，OFF：最小100 kΩ 非接觸輸入：ON：殘留電壓：最大1.5 V，OFF：漏電流：最大0.1 mA 電流量：約7 mA (每個接點) |
|
| 設定方式 | 使用前方按鍵進行數位設定 | |
| 指示方式 | 11段數位顯示、個別指示和長條顯示 字元高度：PV：14.9 mm，SV：7.1 mm |
|
| 多重SP | 最多可儲存8個目標值(SP0~SP7)，並可利用按鍵操作或序列通訊來加以選擇。 | |
| BANK切換功能 | 無 | |
| 其他功能 | 適應性控制、自動過濾器調節、水冷輸出調整、顯示資料(電源ON時間監視器、環境溫度監視器和控制輸出ON/OFF計數監視器)、參數遮罩、電源ON後操作、手動輸出、加熱冷卻控制、迴路斷線警報、SP斜率、其他警報功能、加熱器斷線(HB)警報(包括SSR故障(HS)警報)、40% AT、100%AT、操作量限制、輸入數位過濾器、穩健調校、PV輸入補正、執行/停止、保護功能、開平方根運算功能、操作量變化率限制、簡易運算、溫度狀態指示、簡易程式功能、輸入移動平均，以及顯示亮度設定 | |
| 使用環境溫度 | -10~55°C (無結露或結冰)、3年保固：-10~50°C (無結露或結冰)、標準安裝 | |
| 使用環境濕度 | 25%~85% | |
| 保存溫度 | -25~65°C (無結露或結冰) | |
| 高度 | 最大2,000 m | |
| 建議保險絲 | T2A、250 VAC、時間延遲、低遮斷容量 | |
| 安裝環境 | 過電壓類別II，污染度2 (EN/IEC/UL 61010-1) | |

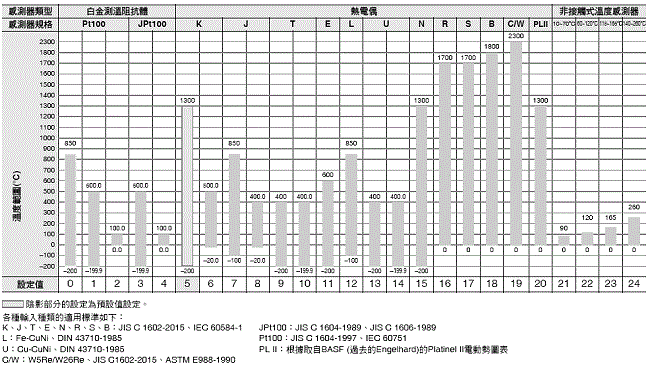

輸入範圍
熱電偶/白金測溫阻抗體(泛用輸入)
類比輸入
| 輸入種類 | 電流 | 電壓 | |||
|---|---|---|---|---|---|
| 輸入規格 | 4~20 mA | 0~20 mA | 1~5 V | 0~5 V | 0~10 V |
| 設定範圍 | 適用任一範圍，依刻度而定： −1999~9999，−199.9~999.9， −19.99~99.99或−1.999~9.999 |
||||
| 設定值 | 25 | 26 | 27 | 28 | 29 |
警報類型
每個警報可以個別設定為以下17種警報類型中的一種。預設值為2：上限。(請參閱備註。)
輔助輸出分配用於警報功能。也可以指定ON延遲及OFF延遲(0~999 s)。
註. 在配備HB或HS警報的機型預設設定中，警報1設定為加熱器警報(HA)，而不會顯示「警報類型1」參數。若要使用警報1，請將輸出分配設定為警報1。
| 設定 | 警報類型 | 警報輸出功能 | 功能說明 | |
|---|---|---|---|---|
| 警報值X為正 | 警報值X為負 | |||
| 0 | 警報功能OFF | 輸出OFF | 沒有警報 | |
| 1 | 上下限*1 |  |
*2 | 設定警報上限(H)目標值的誤差上限與警報下限(L)目標值的誤差下限。警報會在PV超出這個誤差範圍時開啟(ON)。 |
|
2 (初始值) |
上限 |  |
 |
透過設定警報值(X)來設定目標值的誤差上限。警報會在PV高於SP達設定誤差以上時開啟(ON)。 |
| 3 | 下限 |  |
 |
透過設定警報值(X)來設定目標值的誤差下限。警報會在PV低於SP達設定誤差以上時開啟(ON)。 |
| 4 | 上下限範圍*1 |  |
*3 | 設定警報上限(H)目標值的誤差上限與警報下限(L)目標值的誤差下限。警報會在PV未超出這個誤差範圍時開啟(ON)。 |
| 5 | 上下限待機 附待機時序功能*1 |
 |
*4 | 在上下限警報(1)中加入一個待機時序。＊6 |
| 6 | 上限待機 附待機時序功能 |
 |
 |
在上限警報(2)中加入一個待機時序。＊6 |
| 7 | 下限待機 附待機時序功能 |
 |
 |
在下限警報(3)中加入一個待機時序。＊6 |
| 8 | 絕對值上限 |  |
 |
不論目標值為何，如果處理值大於警報值(X)，警報將會開啟(ON)。 |
| 9 | 絕對值下限 |  |
 |
不論目標值為何，如果處理值小於警報值(X)，警報將會開啟(ON)。 |
| 10 | 絕對值上限待機 附待機時序功能 |
 |
 |
在絕對值上限警報(8)中加入一個待機時序。＊6 |
| 11 | 絕對值下限待機 附待機時序功能 |
 |
 |
在絕對值下限警報(9)中加入一個待機時序。＊6 |
| 12 | LBA (僅限警報1類型) | - | *7 | |
| 13 | PV變化率警報 | - | *8 | |
| 14 | SP絕對值上限 |  |
 |
這種警報類型會在目標值(SP)高於警報值(X)時開啟(ON)。 |
| 15 | SP絕對值下限 |  |
 |
這種警報類型會在目標值(SP)低於警報值(X)時開啟(ON)。 |
| 16 | MV絕對值上限*9 | 標準控制時 |
標準控制時 |
這種警報類型會在操作量(MV)高於警報值(X)時開啟(ON)。 |
| 加熱/冷卻控制時 (加熱操作量)  |
加熱/冷卻控制時 (加熱操作量) 常時ON |
|||
| 17 | MV絕對值下限*9 | 標準控制時 |
標準控制時 |
這種警報類型會在操作量(MV)低於警報值(X)時開啟(ON)。 |
| 加熱/冷卻控制時 (冷卻操作量)  |
加熱/冷卻控制時 (冷卻操作量) 常時ON |
|||

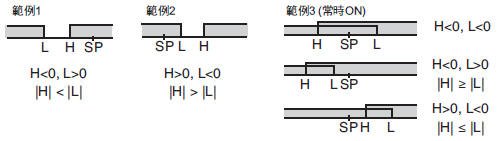

＊1. 使用設定值1、4、5時，上限與下限值可針對每一種警報類型獨立設定，並以「L」與「H」表示。
＊2.設定值：1，上下限警報
＊3.設定值：4，上下限範圍
＊4. 設定值：5，上下限含待機程序
上述的上下限警報＊2

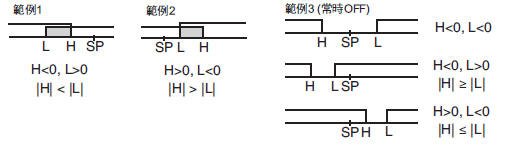

• 狀況1與2
當上下限感度調整重疊時為常時OFF。
• 狀況3：常時OFF
＊5. 設定值：5，上下限含待機程序：當上下限感度調整重疊時為常時OFF。
＊6. 請參閱E5@D型數位溫度控制器使用手冊(目錄編號：H224)，瞭解待機時序操作的資訊。
＊7. 請參閱E5@D型數位溫度控制器使用手冊(目錄編號：H224)，瞭解迴路斷線警報(LBA)的資訊。
＊8. 請參閱E5@D型數位溫度控制器使用手冊(目錄編號：H224)，瞭解PV變化率警報的資訊。
＊9. 執行加熱/冷卻控制時，MV絕對值上限警報功能只適用於加熱作業，而MV
絕對值下限警報功能只適用於冷卻作業。
特性
| 顯示精度 (環境溫度23°C) |
熱電偶： 最大為(指示值的±0.3%或±1°C，視何者較大) ±1位數。＊1 白金測溫阻抗體：最大為(指示值的±0.2%或±0.8°C，視何者較大) ±1位數。 類比輸入： 最大為±0.2% FS ±1 位數 CT輸入： 最大為±5% FS ±1 位數 |
|
|---|---|---|
| 溫度的影響*2 | 熱電偶輸入(R、S、B、C/W、PL II)：最大為(指示值的±1%或±10°C，視何者較大) ±1位數。 其他熱電偶輸入：最大為(指示值的±1%或±4°C，視何者較大) ±1位數。＊3 白金測溫阻抗體：最大為(指示值的±1%或±2°C，視何者較大) ±1位數。 類比輸入： 最大為±1% FS ±1 位數 CT輸入： 最大為±5% FS ±1 位數 |
|
| 電壓的影響*2 | ||
| EMS的影響。 (於EN 61326-1) |
||
| 輸入取樣週期 | 50 ms | |
| 感度調整 | 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位) 類比輸入：0.01%~99.99% FS (以0.01% FS為單位) |
|
| 比例帶(P) | 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位) 類比輸入：0.1%~999.9% FS (以0.1% FS為單位) |
|
| 積分時間(I) | 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4 | |
| 微分時間(D) | 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4 | |
| 冷卻比例帶(P) | 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位) 類比輸入：0.1%~999.9% FS (以0.1% FS為單位) |
|
| 冷卻積分時間(I) | 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4 | |
| 冷卻微分時間(D) | 0~9999 s (1s單位)，0.0~999.9 s (0.1s單位) *4 | |
| 適應性 控制 |
SP回應 比例帶 |
溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位) |
| SP回應 積分時間 |
0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4 | |
| SP回應 微分時間 |
0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4 | |
| 干擾比例帶 | 溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位) | |
| 干擾積分時間 | 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4 | |
| 干擾微分時間 | 0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) ＊4 | |
| 控制週期 | 0.1、0.2、0.5、1~99 s (以1 s為單位) | |
| 手動重置值 | 0.0~100.0% (以0.1%為單位) | |
| 警報設定範圍 | −1999~9999 (小數點位置依輸入種類而定) | |
| 訊號源阻抗影響 | 熱電偶：最大0.1°C/Ω (最大100 Ω ) 白金測溫阻抗體：最大0.1°C/Ω (最大10 Ω) |
|
| 絕緣阻抗 | 20 MΩ min. (at 500 VDC) | |
| 耐電壓 | 3,000 VAC，50/60 Hz，用於不同電荷的端子之間達1分鐘 | |
| 震動 | 誤動作 | 10~55 Hz，20 m/s2，用於在X、Y與Z方向，各10分鐘 |
| 耐久 | 10~55 Hz，20 m/s2，用於在X、Y與Z方向，各2小時 | |
| 衝擊 | 誤動作 | 100 m/s2，用於在X、Y與Z方向，各3次 |
| 耐久 | 300 m/s2，用於在X、Y與Z方向，各3次 | |
| 重量 | 控制器：約120 g，安裝適配器：約10 g | |
| 保護構造 | 正面面板：IP66，後蓋：IP20，端子：IP00 | |
|
記憶體保護 |
非揮發性記憶體(寫入次數：1,000,000次) | |
| 規格 | 認證規格 | cULus：UL 61010-1/CSA C22.2 No.61010-1， 韓國無線法規(無線電法：KC Mark) |
| 適用規格 | EN 61010-1 (IEC 61010-1)和RCM標準 | |
| EMC指令 | EMI： EN 61326-1 ＊5 放射性危害強度： EN 55011分類1，階層A 雜訊端子電壓： EN 55011分類1，階層A EMS： EN 61326-1 ＊5 靜電放電抗擾性： EN 61000-4-2 電磁場強度抗擾性： EN 61000-4-3 無線電脈衝抗擾性： EN 61000-4-4 傳導干擾抗擾性： EN 61000-4-6 突波抗擾性： EN 61000-4-5 電壓突降/電斷抗擾性： EN 61000-4-11 |
|
＊1. K型熱電偶的顯示精度在−200~1300°C，T與N型熱電偶在溫度最大為−100°C，而U與L型熱電偶在任何溫度時最大為±2°C ±1位數。B型熱電偶的顯示精度在溫度最大為400°C時未指定。B型熱電偶的顯示精度在溫度400~800°C時最大為±3°C。R與S型熱電偶的顯示精度在溫度最大200°C時為最大±3°C ±1位數。C/W型熱電偶的顯示精度最大為(PV的±0.3%或±3°C，視何者較大) ±1位數。PL II型熱電偶的顯示精度最大為(PV的±0.3%或±2°C，視何者較大) ±1位數。
＊2. 環境溫度：−10°C~23°C~55°C，電壓範圍：額定電壓的−15%~10%
＊3. 在最大−100°C時的K型熱電偶：最大±10°C。
＊4. 單位將依據積分/微分時間單位參數的設定來決定。
＊5. 工業電磁環境(EN/IEC 61326-1表2)
通訊規格
| 傳輸線連接方式 | RS-485：多點 |
|---|---|
| 通訊 | RS-485 (2線式半雙工) |
| 同步方式 | 非同步方式 |
| 通訊協定 | CompoWay / F 或 Modbus |
| 通訊速度* | 9,600、19,200、38,400、57,600 或 115,200 bps |
| 傳送碼 | ASCII |
| 資料位元長度* | 7或8位元 |
| 結束位元長度* | 1或2位元 |
| 錯誤檢出 | 垂直同位(無、偶數、奇數) 使用CompoWay/F或具備Modbus的CRC-16 進行區段檢查字元(BCC) ＊2 CompoWay/F或CRC-16 Modbus |
| 流程控制 | 無 |
| 介面 | RS-485 |
| 重試功能 | 無 |
| 通訊緩衝 | 217個位元組 |
| 通訊響應 等待時間 |
0 ~ 99 ms 預設值: 20 ms |
＊通訊速度、資料位元長度、結束位元長度與垂直同位可以利用「通訊設定階層」來個別設定。
通訊功能
| 無程式通訊 | 可透過PLC的內部記憶體讀寫E5CD-800/E5CD-B-800參數，以及執行/停止操作等。E5CD-800/E5CD-B-800型可自動與PLC進行通訊。不需編寫通訊程式。可連接溫控器數量：最多32台(FX系列最多16台) 適用之PLC OMRON製PLC CS系列、CJ系列、CP系列、NJ系列或NX1P 三菱電機製PLC MELSEC Q系列、L系列、FX3系列或iQ-R系列 KEYENCE製PLC KEYENCE KV系列 |
|---|---|
| 複製功能* | 當數位溫度控制器相互連接後，即可將參數從主局數位 溫度控制器複製到從屬站數位溫度控制器。 |
MELSEC為三菱電機公司(Mitsubishi Electric Corporation)的註冊商標。
KEYENCE為基恩斯股份有限公司(Keyence Corporation)的註冊商標。
*無程式通訊可支援複製功能。
比流器(另購)額定值
| E54-CT1 E54-CT3 |
E54-CT1L E54-CT3L |
|
|---|---|---|
| 耐電壓 | 1,000 VAC，1分鐘 | 1,500 VAC，1分鐘 |
| 耐震動 | 50 Hz, 98 m/s2 | |
| 重量 | E54-CT1型：約11.5g E54-CT3型：約50g |
E54-CT1L型：約14g |
| 附屬品 | 僅適用於E54-CT3型 接觸器(2個) 插頭(2個) |
無 |
加熱器斷線警報及SSR故障警報
|
CT輸入(用於加熱器電流檢測) |
具備單相加熱器檢測功能的機型：1個輸入 |
|---|---|
| 最大加熱器電流 | 50 A AC |
| 輸入電流值顯示精度 | 最大為±5% FS ±1 位數 |
|
加熱器斷線警報設定範圍*1 |
0.1~49.9 A (以0.1 A為單位) 檢出最小ON時間：100 ms *3 |
|
SSR故障警報設定範圍*2 |
0.1~49.9 A (以0.1 A為單位) 檢出最小OFF時間：100 ms *4 |
＊1. 在加熱器斷線警報方面，會在控制輸出為ON時測量加熱器電流，如果加熱器電流低於設定值(即：加熱器斷線檢測電流值)時，輸出將會變為開啟(ON)。
＊2. 在SSR故障警報方面，會在控制輸出為OFF時測量加熱器電流，如果加熱器電流高於設定值(即：SSR故障檢測電流值)時，輸出將會變為開啟(ON)。
＊3. 0.1 s或0.2 s的控制週期，數值為30 ms。
＊4. 0.1 s或0.2 s的控制週期，數值為38 ms。

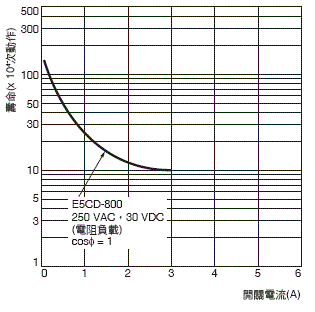

控制輸出繼電器電氣壽命曲線(參考值)

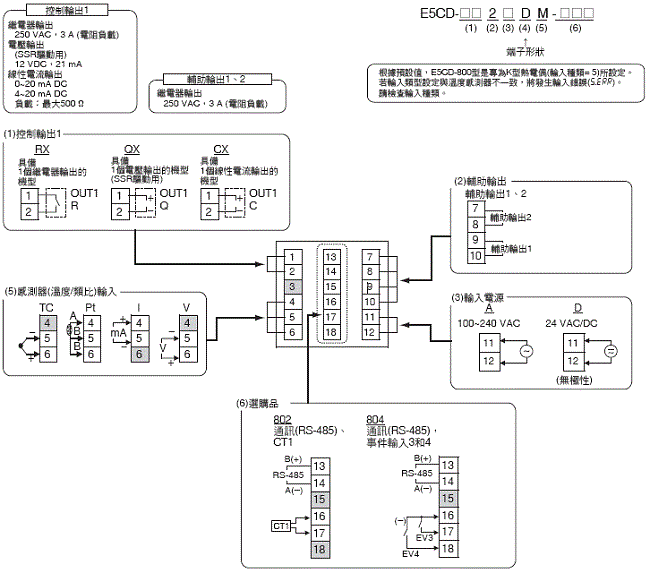

外部連接
E5CD-800型(螺絲端子台)
註:
1. 各端子的應用視型號而定。
2. 請勿連接顯示灰色底色的端子。
3. 為符合EMC標準，連接感測器的纜線長度必須為30 m以下。若纜線長度超過 30 m，有可能無法符合EMC標準。
4. 連接M3壓接端子。
5. 由於UL列名規定，使用E54-CT1L或E54-CT3L比流器廠內接線(內部接線)。
使用UL目錄XOBA或XOBA7比流器，於UL上列名為戶外接 線(外部接線)，而非廠內接線(內部接線)

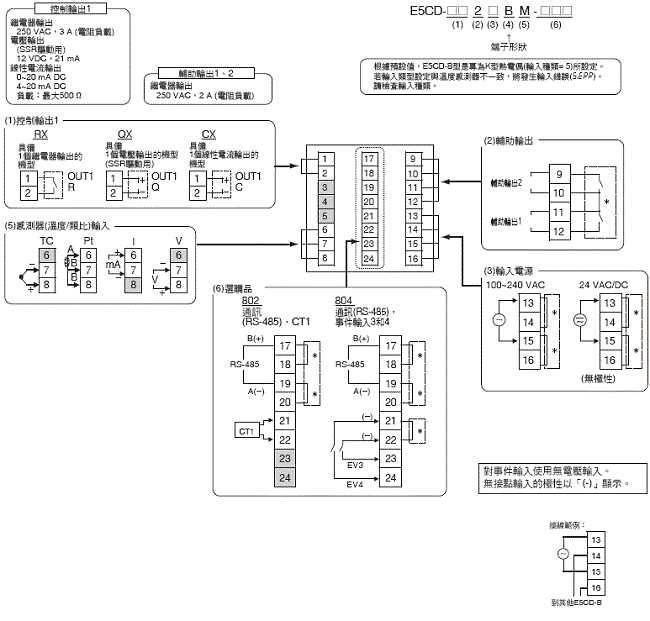

E5CD-B-800型(Push-In Plus端子台)
註1. 各端子的應用視型號而定。
2. 請勿連接顯示灰色底色的端子。
3. 為符合EMC標準，連接感測器的纜線長度必須為30 m以下。若纜線長度超過 30 m，有可能無法符合EMC標準。
4. 請參閱第48頁E5[]D-B型(Push-In Plus端子台類型)，以取得有關電線性能和接線方法。
5. 共用端子以星號(＊)表示。可使用輸入電源供應器及通訊共用端子以進行交叉接線。若對輸入電源供應器使用交叉接線，則控制器數值如下。
100到240 VAC控制器：最大16
24 VAC/VDC控制器：最大8
6. 由於UL列名規定，使用E54-CT1L或E54-CT3L比流器廠內接線(內部接線)。使用UL目錄XOBA或XOBA7比流器，於UL上列名為戶外接 線(外部接線)，而非廠內接線(內部接線)。
（單位：mm）

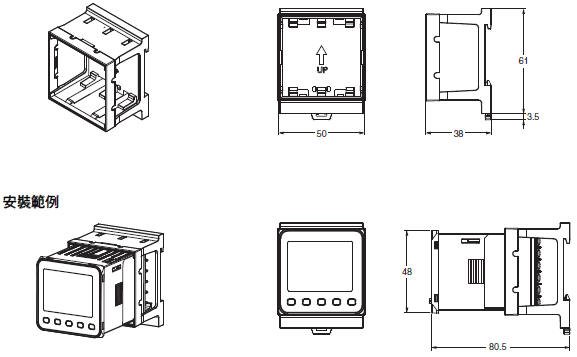

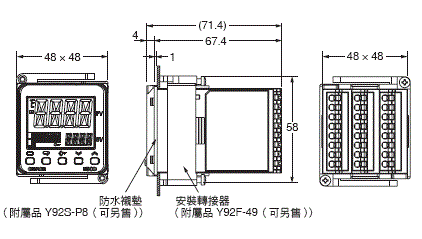

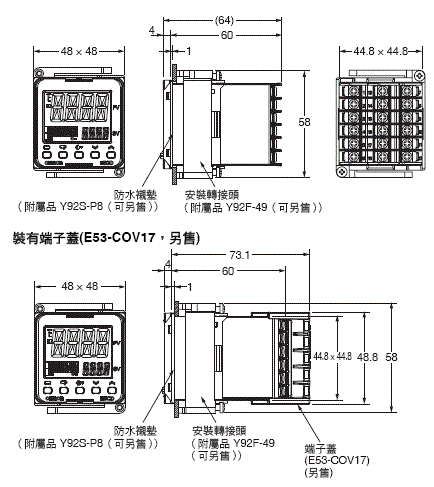

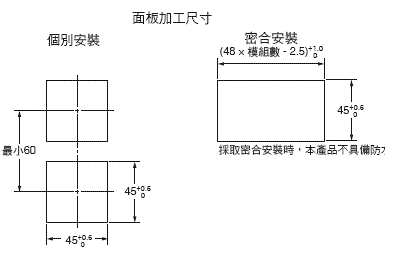

本體
E5CD-800
• 建議面板厚度為1~5 mm。
• 無法在垂直方向上進行密合安裝。( 維持控制器之間的指定安裝 間隔。)
• 安裝控制器時，若要具備防水能力，請將防水襯墊裝入到控制器 上。
• 在安裝兩組以上的控制器時，請確定周圍溫度不可超過規格中所 允許的使用溫度。
E5CD-B-800
選購品(另售)

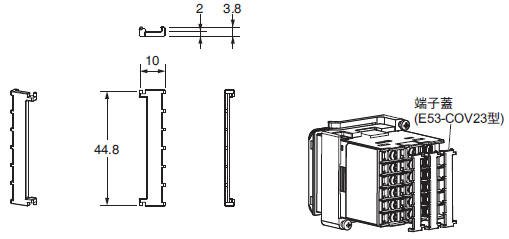

端子蓋(無法用於Push-In Plus端子台類型)

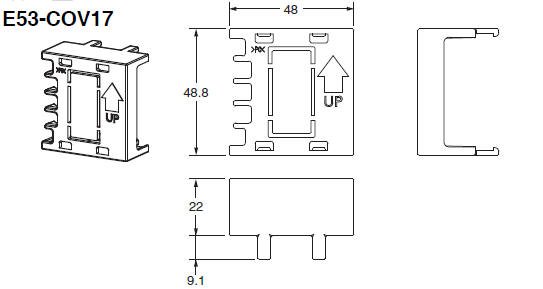

E53-COV17
端子蓋(無法用於Push-In Plus端子台類型)
E53-COV23型(附有3個端子蓋)
防水襯墊
Y92S-P8型(適用於DIN 48 x 48)
數位溫度控制器已隨附防水襯墊。
如果防水襯墊遺失或損壞，請另行選購。
使用防水襯墊可以達到IP66的保護構造。
(根據操作環境，防水襯墊可能會出現劣化、收縮或硬化情況。因此，建議定期更換以確保維持IP66的防水階層。定期更換的時間視操作環境而定。
請務必確認您的操作環境。基本上請約三年更換一次。)

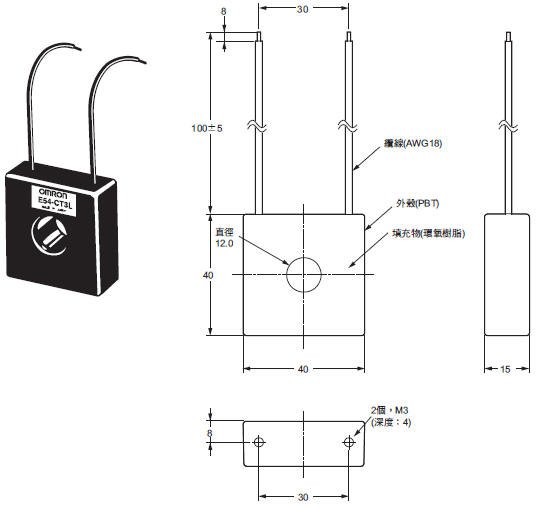

比流器

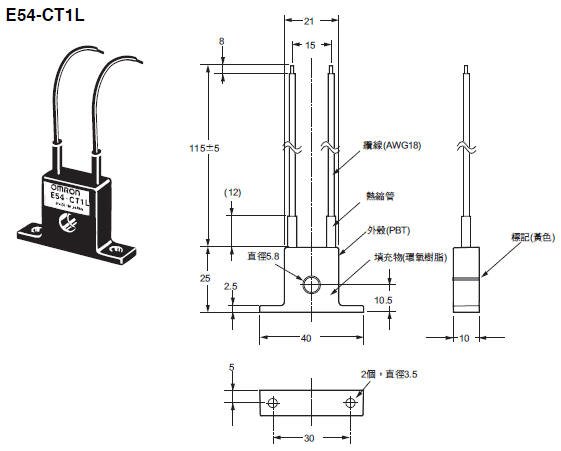

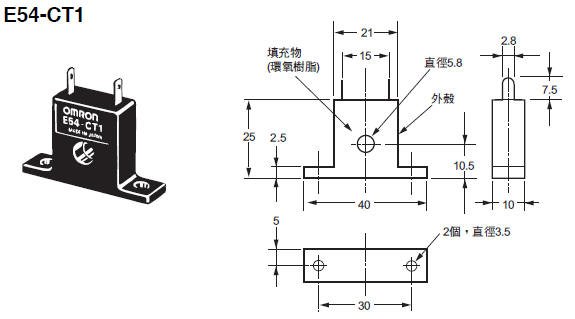

E54-CT1
E54-CT1L

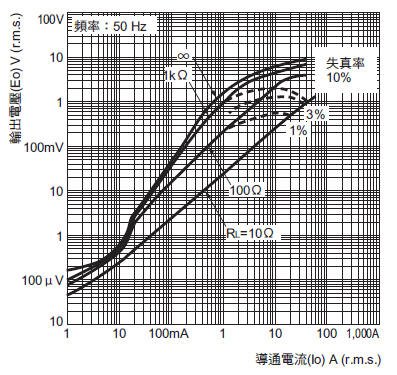

導通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT1或E54-CT1L
連續最高加熱器電流： 50 A (50/60 Hz)
匝數： 400±2
繞線電阻： 18±2 Ω

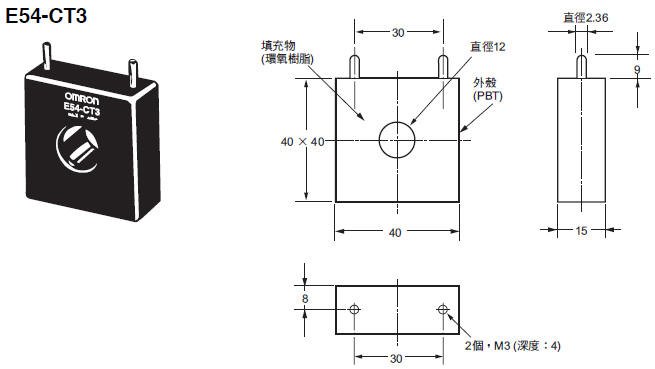

E54-CT3

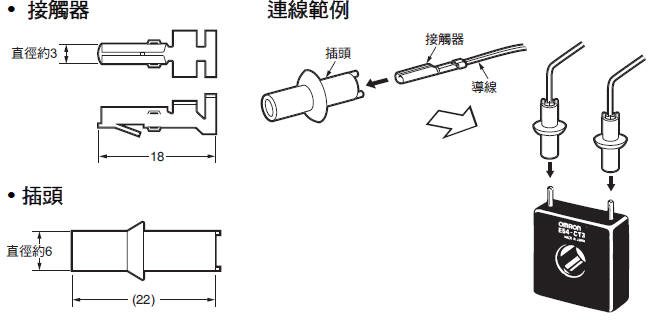

E54-CT3型附屬品
E54-CT3L

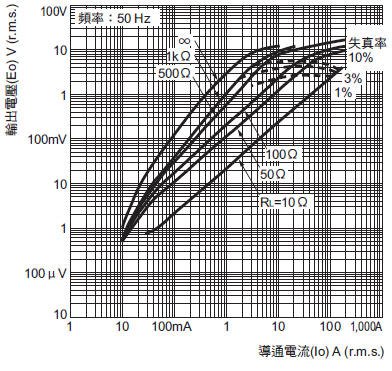

導通電流(Io)與輸出電壓(Eo) (參考值)
E54-CT3或E54-CT3L
連續最高加熱器電流： 120 A (50/60 Hz)
(OMRON數位溫度控制器的連續最高加熱器電流為50A。)
匝數： 400±2
繞線電阻： 8±0.8 Ω
轉接頭
Y92F-45
註:
1. 若是先前針對E5B[]型所準備的正面面板，請使用這個轉接頭。
2. 只供應黑色。
3. 不得搭配控制器隨附的Y92F-49轉接頭一起使用。
鋁軌安裝適配器(無法用於Push-In Plus端子台類型)
Y92F-52
註：這個適配器無法和端子外蓋一起使用。
取下端子蓋即可使用適配器。
這個適配器可用來將E5CD-800型安裝到鋁軌。
如果使用此適配器，就不需要在面板上安裝板子，或是在面板上鑽安裝孔。
防水保護蓋
Y92A-48N
安裝適配器
Y92F-49
數位溫度控制器已隨附安裝適配器。
若遺失或損壞，請另行選購本適配器。
保護套
Y92A-48D
註：如果已安裝防水襯墊，就無法使用此保護套。
此為軟式的保護套。裝上保護套後仍可操作產品。
保護套
Y92A-48H
此為硬式的保護套。請作為防止誤操作等使用。
抽拉式夾具(無法用於Push-In Plus端子台類型)
Y92F-58
本抽拉式夾具可將數位溫度控制器的內部機體從外殼中取出，以便執行維護作業時免於拆下端子接線。
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 E5[]D/NX-TC 型錄 |
H226-E1-TW5 [20833KB] |
2019年1月29日
20190129
|
E5[]D/NX-TC 型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| E5[]D-800 Data Sheet |
H226-E1-03 [14238KB] |
Apr 01, 2021
20210401
|
E5[]D-800 Data Sheet |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
