顯示精度
(環境溫度23°C時) |
E5CC-800/880/E5CC-B-800
熱電偶：最大為(指示值的±0.3%或±1°C，視何者較大) ±1 位數＊1
白金測溫阻抗體：最大為(指示值的±0.2%或±0.8°C，視何者較大) ±1 位數
類比輸入：最大為±0.2% FS ±1 位數
CT輸入：最大為±5% FS ±1 位數
E5CC-U-800型
熱電偶：最大為(指示值的±1%或±2°C，視何者較大) ±1 位數＊1
白金測溫阻抗體：最大為(指示值的±0.2%或±0.8°C，視何者較大) ±1 位數
類比輸入：最大為±0.2% FS ±1 位數 |
| 簡易傳送輸出精度 |
最大為±0.3% FS ＊2 |
| 溫度的影響*3 |
熱電偶輸入(R、S、B、W、PL II)：最大為(指示值的±1%或±10°C，視何者較大) ±1 位數
其他熱電偶輸入：最大為(指示值的±1%或±4°C，視何者較大) ±1 位數＊4
白金測溫阻抗體：最大為(指示值的±1%或±2°C，視何者較大) ±1 位數
類比輸入：最大為±1% FS ±1 位數
CT輸入：最大為±5% FS ±1 位數 |
| 電壓的影響*3 |
| EMS的影響(於EN 61326-1) |
| 輸入取樣週期 |
50 ms |
| 感度調整 |
溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.01%~99.99% FS (以0.01% FS為單位) |
| 比例帶(P) |
溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.1%~999.9% FS (以0.1% FS為單位) |
| 積分時間(I) |
0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5 |
| 微分時間(D) |
0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5 |
| 冷卻比例帶(P) |
溫度輸入：0.1~999.9°C或°F (以0.1°C或°F為單位)
類比輸入：0.1%~999.9% FS (以0.1% FS為單位) |
| 冷卻積分時間(I) |
0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5 |
| 冷卻微分時間(D) |
0~9999 s (以1 s為單位)，0.0~999.9 s (以0.1 s為單位) *5 |
| 控制週期 |
0.1、0.2、0.5、1~99 s (以1 s為單位) |
| 手動復歸值 |
0.0~100.0% (以0.1%為單位) |

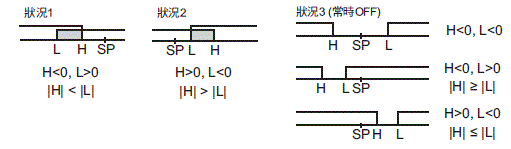

| 警報設定範圍 |
-1999 ~ 9999 (小數點位置依輸入種類而定) |
| 信號源阻抗影響 |
熱電偶：最大0.1°C/Ω (最大100Ω)
白金測溫阻抗體：最大0.1°C/Ω(最大10Ω) |
| 絕緣阻抗 |
20 MΩ min. (at 500 VDC) |
| 耐電壓 |
3,000 VAC，50/60 Hz，用於不同電荷的端子之間達1分鐘 |
| 振動 |
誤動作 |
10~55 Hz，20 m/s2，用於在X、Y與Z方向，各10分鐘 |
| 耐久性 |
10~55 Hz，20 m/s2，用於在X、Y與Z方向，各2小時 |
| 衝擊 |
誤動作 |
100m/s2，用於在X、Y與Z方向，各3次 |
| 耐久性 |
300m/s2，用於在X、Y與Z方向，各3次 |
| 重量 |

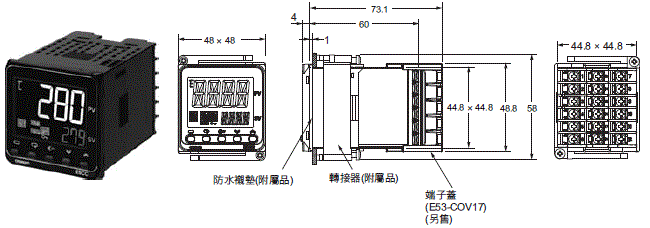

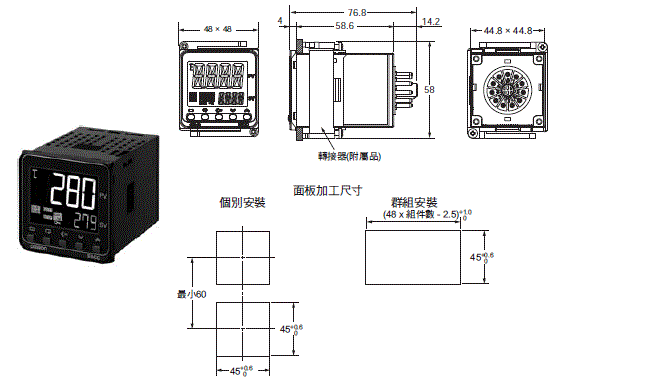

E5CC-800/880/E5CC-B-800：控制器：約120 g，轉接器：約10 g
E5CC-U-800：控制器：約100 g，轉接器：約10 g |
| 保護構造 |
E5CC-800/880/E5CC-B-800：正面面板：IP66，後蓋：IP20，端子：IP00
E5CC-U-800：正面面板：IP50，後蓋：IP20，端子：IP00 |
| 記憶體保護 |
非揮發性記憶體(寫入次數：1,000,000次) |
| 標準 |
核准的標準 |
cULus：UL 61010-1/CSA C22.2 No.61010-1 ＊6，
韓國無線法規(無線電法：KC Mark) (僅限某些型號。)＊ 7，Lloyd’s規格＊ 8 |
| 符合的標準 |
EN 61010-1 (IEC 61010-1) |
| EMC |
EMI： EN 61326-1 ＊9
放射性危害強度： EN 55011分類1，階層A
雜訊端子電壓： EN 55011分類1，階層A
EMS： EN 61326-1 ＊9
靜電放電抗擾性： EN 61000-4-2
電磁場強度抗擾性： EN 61000-4-3
無線電脈衝抗擾性： EN 61000-4-4
傳導干擾抗擾性： EN 61000-4-6
突波抗擾性： EN 61000-4-5
電壓突降/電斷抗擾性： EN 61000-4-11 |
＊1. K型熱電偶的顯示精度在-200 ~ 1300°C，T與N型熱電偶在溫度最大為-100°C，而U與L型熱電偶在任何溫度時最大為±2°C ±1 位數。B型熱電偶的顯示精度在溫度 最大400°C時未指定。B型熱電偶的顯示精度在溫度400 ~ 800°C時最大為±3°C。R與S型熱電偶的顯示精度在溫度最大200°C時為最大±3°C ±1 位數。W型熱電偶的 顯示精度最大為(PV的±0.3%或±3°C，視何者較大) ±1 位數。PL II型熱電偶的顯示精度最大為(PV的±0.3%或±2°C，視何者較大) ±1 位數。
＊2. 但0 ~ 20 mA輸出的精度介於0 ~ 4 mA，最大為1% FS。
＊3. 環境溫度：-10°C ~ 23°C ~ 55°C，電壓範圍：額定電壓的-15% ~ 10%
＊4. 在最大-100°C時的K型熱電偶：最大±10°C
＊5. 單位將依據積分/微分時間單位參數的設定來決定。

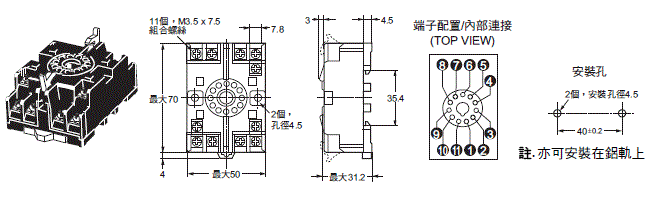

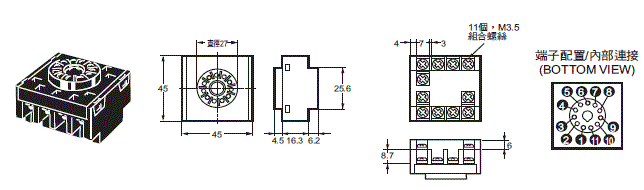

＊6. E5CC-U插入式型號僅於搭配OMRON P2CF-11或P2CF-11-E底座使用的情況下，通過UL Listing的認證。P3GA-11未通過UL Listing的認證。
＊7. 請存取下列網站以獲得通過認證的型號資訊。https://www.ia.omron.com/support/models/index.html
＊8. 請參閱規格說明書第61頁的運送標準的航運標準，以瞭解與Lloyd’s規格的遵從性。
＊9. 工業電磁環境(EN/IEC 61326-1表2)
E5[]C-800 規格說明書
