E5AN-HT/E5EN-HT

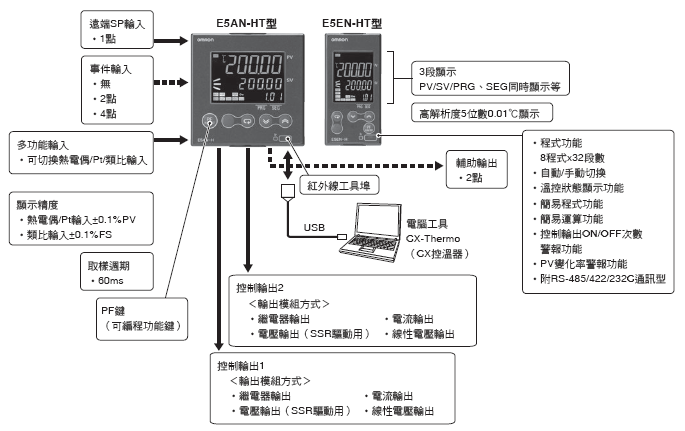

產品特色
Thermac NEO 系列新推出程式型產品！程式容量最高256段，同時採用高效能新型液晶、全面提升視野角度及對比度。
可設定最多8組程式(模式)×32段(步驟)的程式
5位數高解析顯示/可顯示0.01℃
高速取樣60ms
高精度 熱電偶/Pt輸入±0.1％PV
類比輸入±0.1％FS
全機種支援多功能輸入(可切換熱電偶/Pt/類比輸入)、支援各種感測器。支援遠端SP
新增PV/SV狀態顯示功能，可透過簡單易懂的方式令溫控器的狀態(自動/手動操作、RUN/RESET、警報啟動)與PV/SV交互顯示
可藉由支援軟體(CX-Thermo Ver.4.3)，透過簡易運算功能(AND/OR邏輯與延遲設定)使得程式設定管理變得更加容易，實現彈性的接點輸出
透過紅外線埠可從正面面板進行通訊
透過控制輸出ON/OFF次數計數功能，可預測溫控內部繼電器的故障
備有位置比例型
主輸出入功能
本體E5AN-HT型
電源AC100～240V用
| 外殼顏色 | 控制 輸出1 |
控制 輸出2 |
控制 模式 |
輔助輸出點數 | 加熱器斷線/ SSR故障檢測功能 |
事件輸 入點數 |
傳送輸出 | 遠端SP | 通訊 | 型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| 黑 |
輸出模組 方式＊1 |
輸出模組 |
標準或 加熱冷卻 |
2點 |
單相加熱器 |
2點 | ―― | 4～20mA輸入 | ―― | E5AN-HTAA2HB |
|
單相或三相加熱器 |
2點 | 傳送輸出 (專用端子) |
E5AN-HTAA2HHBF | |||||||
| 4點 | ―― | E5AN-HTAA2HHBB | ||||||||
| 傳送輸出 (專用端子) |
E5AN-HTAA2HHBBF | |||||||||
| 2點 | ―― | RS-232C | E5AN-HTAA2HH01B-FLK | |||||||
| RS-422 | E5AN-HTAA2HH02B-FLK | |||||||||
| RS-485 | E5AN-HTAA2HH03B-FLK | |||||||||
| 傳送輸出 (專用端子) |
RS-232C | E5AN-HTAA2HH01BF-FLK | ||||||||
| RS-422 | E5AN-HTAA2HH02BF-FLK | |||||||||
| RS-485 | E5AN-HTAA2HH03BF-FLK | |||||||||
|
位置比例 |
位置比例 |
位置比例 |
2點 | ―― | 4點 | ―― | 4～20mA輸入 | ―― | E5AN-HTPRR2BB*3 | |
| 傳送輸出 (專用端子) |
E5AN-HTPRR2BBF*3 | |||||||||
| 2點 | E5AN-HTPRR2BF*3 | |||||||||
| ―― | RS-232C | E5AN-HTPRR201B-FLK*3 | ||||||||
| RS-422 | E5AN-HTPRR202B-FLK*3 | |||||||||
| RS-485 | E5AN-HTPRR203B-FLK*3 | |||||||||
| 傳送輸出 (專用端子) |
RS-232C | E5AN-HTPRR201BF-FLK*3 | ||||||||
| RS-422 | E5AN-HTPRR202BF-FLK*3 | |||||||||
| RS-485 | E5AN-HTPRR203BF-FLK*3 |
＊1.輸出模組方式，則必須有另售之輸出模組。請務必與輸出模組一起購買。
＊2.使用線性輸出模組時，加熱用檢測功能將會無效。
＊3.已於2018年3月底結束接單生產。
電源AC/DC24V用
| 外殼顏色 | 控制 輸出1 |
控制 輸出2 |
控制 模式 |
輔助輸出點數 | 加熱器斷線/ SSR故障檢測功能 |
事件輸 入點數 |
傳送輸出 | 遠端SP | 通訊 | 型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 輸出模組 方式＊1 |
輸出模組 方式＊1 |
標準或 加熱冷卻 |
2點 | 單相加熱器 檢測功能＊2 |
2點 | ―― | 4～20mA輸入 | ―― | E5AN-HTAA2HBD |
| 單相或三相加熱器 檢測功能＊2 |
2點 | 傳送輸出 (專用端子) |
E5AN-HTAA2HHBFD | |||||||
| 4點 | E5AN-HTAA2HHBBFD | |||||||||
| 2點 | ―― | RS-232C | E5AN-HTAA2HH01BD-FLK | |||||||
| RS-422 | E5AN-HTAA2HH02BD-FLK | |||||||||
| RS-485 | E5AN-HTAA2HH03BD-FLK | |||||||||
| 位置比例 繼電器輸出 |
位置比例 繼電器輸出 |
位置比例 控制 |
2點 | ―― | 4點 | ―― | 4～20mA輸入 | ―― | E5AN-HTPRR2BBD*3 | |
| 傳送輸出 (專用端子) |
E5AN-HTPRR2BBFD*3 | |||||||||
| 2點 | ―― | RS-232C | E5AN-HTPRR201BD-FLK*3 | |||||||
| RS-485 | E5AN-HTPRR203BD-FLK*3 | |||||||||
| 傳送輸出 (專用端子) |
E5AN-HTPRR203BFD-FLK*3 |
＊1.輸出模組方式，則必須有另售之輸出模組。請務必與輸出模組一起購買。
＊2.使用線性輸出模組時，加熱用檢測功能將會無效。
＊3.已於2018年3月底結束接單生產。
本體E5EN-HT型
電源AC100～240V用
外殼顏色:黑
| 外殼顏色 | 控制 輸出1 |
控制 輸出2 |
控制 模式 |
輔助輸出點數 | 加熱器斷線/ SSR故障檢測功能 |
事件輸 入點數 |
傳送輸出 | 遠端SP | 通訊 | 型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 輸出模組 方式＊1 |
輸出模組 方式＊1 |
標準或 加熱冷卻 |
2點 | 單相加熱器 檢測功能＊2 |
2點 | ―― | 4～20mA輸入 | ―― | E5EN-HTAA2HB |
| 單相或三相加熱器 檢測功能＊2 |
2點 | 傳送輸出 (專用端子) |
E5EN-HTAA2HHBF | |||||||
| 4點 | ―― | E5EN-HTAA2HHBB | ||||||||
| 傳送輸出 (專用端子) |
E5EN-HTAA2HHBBF | |||||||||
| 2點 | ―― | RS-232C | E5EN-HTAA2HH01B-FLK | |||||||
| RS-422 | E5EN-HTAA2HH02B-FLK | |||||||||
| RS-485 | E5EN-HTAA2HH03B-FLK | |||||||||
| 傳送輸出 (專用端子) |
RS-232C | E5EN-HTAA2HH01BF-FLK | ||||||||
| RS-422 | E5EN-HTAA2HH02BF-FLK | |||||||||
| RS-485 | E5EN-HTAA2HH03BF-FLK | |||||||||
| 位置比例 繼電器輸出 ＊3 |
位置比例 繼電器輸出 ＊3 |
位置比例 控制 |
2點 | ―― | 4點 | ―― | 4～20mA輸入 | ―― | E5EN-HTPRR2BB*4 | |
| 傳送輸出 (專用端子) |
E5EN-HTPRR2BBF*4 | |||||||||
| 2點 | E5EN-HTPRR2BF*4 | |||||||||
| ―― | RS-232C | E5EN-HTPRR201B-FLK*4 | ||||||||
| RS-422 | E5EN-HTPRR202B-FLK*4 | |||||||||
| RS-485 | E5EN-HTPRR203B-FLK*4 | |||||||||
| 傳送輸出 (專用端子) |
RS-232C | E5EN-HTPRR201BF-FLK*4 | ||||||||
| RS-422 | E5EN-HTPRR202BF-FLK*4 | |||||||||
| RS-485 | E5EN-HTPRR203BF-FLK*4 |
＊1.輸出模組方式，則必須有另售之輸出模組。請務必與輸出模組一起購買。
＊2.使用線性輸出模組時，加熱用檢測功能將會無效。
＊3.位置比例繼電器輸出為內藏輸出模組的E53-RN型，顧客也可自行更換。
＊4.已於2018年3月底結束接單生產。
電源AC/DC24V用
| 外殼顏色 | 控制 輸出1 |
控制 輸出2 |
控制 模式 |
輔助輸出點數 | 加熱器斷線/ SSR故障檢測功能 |
事件輸 入點數 |
傳送輸出 | 遠端SP | 通訊 | 型號 |
|---|---|---|---|---|---|---|---|---|---|---|
| 黑 | 輸出模組 方式＊1 |
輸出模組 方式＊1 |
標準或 加熱冷卻 |
2點 | 單相加熱器 檢測功能＊2 |
2點 | ―― | 4～20mA輸入 | ―― | E5EN-HTAA2HBD |
| 單相或三相加熱器 檢測功能＊2 |
2點 | 傳送輸出 (專用端子) |
E5EN-HTAA2HHBFD | |||||||
| 4點 | E5EN-HTAA2HHBBFD | |||||||||
| 2點 | ―― | RS-232C | E5EN-HTAA2HH01BD-FLK | |||||||
| RS-422 | E5EN-HTAA2HH02BD-FLK | |||||||||
| RS-485 | E5EN-HTAA2HH03BD-FLK | |||||||||
| 位置比例 繼電器輸出 ＊3 |
位置比例 繼電器輸出 ＊3 |
位置比例 控制 |
2點 | ―― | 4點 | ―― | 4～20mA輸入 | ―― | E5EN-HTPRR2BBD*4 | |
| 傳送輸出 (專用端子) |
E5EN-HTPRR2BBFD*4 | |||||||||
| 2點 | ―― | RS-232C | E5EN-HTPRR201BD-FLK*4 | |||||||
| RS-485 | E5EN-HTPRR203BD-FLK*4 | |||||||||
| 傳送輸出 (專用端子) |
E5EN-HTPRR203BFD-FLK*4 |
＊1.輸出模組方式，則必須有另售之輸出模組。請務必與輸出模組一起購買。
＊2.使用線性輸出模組時，加熱用檢測功能將會無效。
＊3.位置比例繼電器輸出為內藏輸出模組的E53-RN型，顧客也可自行更換。
＊4.已於2018年3月底結束接單生產。
輸出模組方式（另售）
| 裝卸輸出模組 | 輸出模組型號 | 規格 |
|---|---|---|
| 繼電器輸出 | E53-RN | 1a AC250V 5A(電阻負載)電氣壽命10萬次 |
| 電壓輸出(SSR驅動用) | E53-QN | DC12V PNP、 最大負載電流40mA、附短路保護回路 |
| E53-Q3 | DC24V NPN、 最大負載電流20mA、附短路保護回路 | |
| E53-Q4 | DC24V PNP、 最大負載電流20mA、附短路保護回路 | |
| 電流輸出 | E53-C3N | DC4～20mA(負載600Ω以下)解析度：約10,000 |
| E53-C3DN | DC0～20mA(負載600Ω以下)解析度：約10,000 | |
| 線性電壓輸出 | E53-V34N | DC0～10V(負載1kΩ以上)解析度：約10,000 |
| E53-V35N | DC0～5V(負載1kΩ以上)解析度：約10,000 |
選購品（另售）
USB序列轉換纜線
| 型號 |
|---|
| E58-CIFQ1 |
端子蓋
| 安裝對象 | 型號 |
|---|---|
| E5AN-HT | E53-COV16 |
| E5EN-HT |
防水襯墊
| 安裝對象 | 型號 |
|---|---|
| E5AN-HT | Y92S-P4 |
| E5EN-HT | Y92S-P5 |
註. 本防水襯墊隨附於本體。
比流器（CT）
| 孔徑 | 型號 |
|---|---|
| φ5.8 | E54-CT1 |
| φ12.0 | E54-CT3 |
溫控支援軟體CX-Thermo
| 型號 |
|---|
| EST2-2C-MV4 |
安裝金具
| 型號 |
|---|
| Y92H-9 |
額定
| 電源電壓 | 無電源電壓D型：AC100～240V 50/60Hz 附電源電壓D型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110% | |
| 消耗電力 | AC100～240V時：12VA AC/DC24V時：8.5VA (AC24V) /5.5W (DC24V) |
|
| 感測器輸入 | 可從下列任意選擇。 熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金測溫阻抗體：Pt100、JPt100 電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V |
|
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上(連接ES2-HB型時，請採用1：1連接方式) | |
| 控制方式 | ON/OFF或2 PID控制(附自動調節功能) | |
| 控制輸出 | 繼電器輸出 | 輸出模組方式(使用時請安裝另售之輸出模組) |
| 電壓輸出 (SSR驅動用) |
||
| 電流輸出 | ||
| 線性電壓輸出 | ||
| 輔助輸出 | 點數 | 最多2點 |
| 輸出規格 | 繼電器輸出1a AC250V 3A (電阻負載)電氣壽命10萬次最小適用負載5V 10mA | |
| 事件輸入 | 點數 | 最多2點或4點(視機型而定：僅附事件輸入B或附BB的機型) |
| 外部接點 輸入規格 |
有接點輸入時：ON：1kΩ以下OFF：100kΩ以上 | |
| 無接點輸入時：ON：殘留電壓1.5V以下OFF：漏電流0.1mA以下 | ||
| 流出電流：約7mA (每1接點) | ||
| 簡易運算 | 運算式數 | 最多8 |
| 運算 | 邏輯運算： 可選擇以下4種模式之一。 各接點可反轉。 (A and B) or (C and D)、(A or C) and (B or D)、A or B or C or D、 A and B and C and D (A、B、C、D為輸入4點)。 延遲： 上述邏輯運算結果可進行ON延遲或OFF延遲。 設定時間：0～9999秒或0～9999分 輸出反轉： 可能 |
|
| 輸出 | 1運算式對應內部輔助繼電器1點 | |
| 內部輔助繼電器 分配 |
內部輔助繼電器(簡易運算結果)可對下列分配最多8點 輔助輸出、控制輸出、動作指令(以事件輸入進行分配)＊其中之一 ＊無事件輸入型也可使用內部分配。 |
|
| 傳送輸出 | 點數 | 最多1點(視機型而定：附傳送輸出F的機型) |
| 輸出規格 | 電流輸出：DC4～20mA負載：600Ω以下解析度：4～20mA時約10,000 | |
| RSP入力 | 點數 | 1點 |
| 信號種類 | 電流輸入4～20mA (輸入阻抗150Ω±10%) | |
| 類比輸入scaling | 針對scaling信號，工程單位(EU)的scaling -19999～30000 (顯示30000跨度以下) |
|
| 精度 | (±0.2%FS) ±1位數以下 | |
| 輸入取樣週期 | 60ms | |
| 設定方式 | 使用前置面板鍵數位設定、或RSP輸入 | |
| 指示方式 | 11段數位顯示及個別指示(也可7段顯示) 文字高度E5AN-HT型：PV：15.8mm、SV：9.5mm、MV：6.8mm E5EN-HT型：PV：11.8mm、SV：8.1mm、MV：5.8mm 3段顯示內容：PV/SV/程式數、段數號 PV/SV/MV PV/SV/段殘留時間 位數：PV、SV皆為5位，MV為4位 |
|
| 其他功能 | 手動輸出、加熱/冷卻控制、迴路斷線警報、警報功能、 加熱器斷線檢測功能 (包含SSR故障、加熱器過電流檢測功能)、40%AT、100%AT、操作量限制、輸入數位濾波器、溫度輸入補正、運行/重置、保護、 控制輸出ON/OFF次數計數功能、開平方根運算功能、操作量變化率限制、PV/SV狀態顯示功能、冷卻係數自動調整功能、程式控制功能等 |
|
| 使用環境溫度 | -10～+55℃ (不可結露或結冰) /3年保固時：-10～+50℃ | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃ (不可結露或結冰) | |
性能
| 顯示精度 | 熱電偶：（以指示值±0.1％或±1℃ 中較大值為準） ±1位數以下＊1 白金測溫阻抗體：（以指示值±0.1％或±0.5℃ 中較大值為準） ±1位數以下 類比輸入：±0.1％FS±1位數以下 CT輸入：±5％FS±1位數以下 |
|
|---|---|---|
| 傳送輸出精度 | ±0.3%FS以下 | |
| 溫度的影響＊2 | 熱電偶輸入(R、S、B、W、PLⅡ)：(以±1%PV或±10℃ 中較大值為準) ±1位數以下 其他熱電偶輸入：(以±1%PV或±4℃ 中較大值為準) ±1位數以下＊3 白金測溫阻抗體輸入：(以±1%PV或±2℃ 中較大值為準) ±1位數以下 類比輸入：(±1%FS) ±1位數以下 |
|
| 電壓的影響＊2 | ||
| 電磁干擾的影響 （EN61326-1規格） | ||
| 輸入取樣週期 | 60ms | |
| 感度調整 | 溫度輸入：0.1～3240.0℃ 或°F (0.1℃ 或°F單位) 類比輸入：0.01～99.99%FS (0.01%FS單位) |
|
| 比例帶(P) | 溫度輸入：0.1～3240.0℃ 或°F (0.1℃ 或°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 積分時間(I) | 0.0～3240.0s(0.1s單位) | |
| 微分時間(D) | 0.0～3240.0s(0.1s單位) | |
| 控制週期 | 0.5、1～99s(1s單位) | |
| 手動重置值 | 0.0～100.0%(0.1%單位) | |
| 警報設定範圍 | -19999～32400(小數點位置依輸入種類而定) | |
| 信號源阻抗影響 | 熱電偶：0.1℃/Ω以下(100Ω以下)，白金測溫阻抗體：0.1℃/Ω以下(10Ω以下) | |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2,300V 50或60Hz 1min (異極充電部端子) | |
| 震動 | 誤動作 | 10～55Hz 20m/s2 3軸方向10min |
| 耐久 | 10～55Hz單側振幅0.75mm 3軸方向2h | |
| 衝撃 | 誤動作 | 100m/s2 3軸方向各3次 |
| 耐久 | 300m/s2 3軸方向各3次 | |
| 重量 | E5AN-HT型 | 本體：約310g安裝金具：約100g |
| E5EN-HT型 | 本體：約260g安裝金具：約100g | |
| 保護構造 | 正面面板：IP66，後蓋：IP20，端子部：IP00 | |
| 記憶體保護 | 非揮發性記憶體(寫入次數：100萬次) | |
| 設定工具 | CX-Thermo Ver.4.0以上 | |
| 設定工具連接埠 | E5AN-HT型/E5EN-HT型底面：使用USB序列轉換纜線E58-CIFQ1型， 連接電腦側USB連接埠與E5AN-HT型/E5EN-HT型底面埠。 |
|
| 規格 | 規格認證 | UL61010-1、CSA C22.2 No.1010-1 |
| 適用規格 | EN61010-1 (IEC61010-1)：污染度2，過電壓類別Ⅱ | |
| EMC指令 | EMI: EN61326-1 ＊4 放射性危害強度:EN55011 Group1 class A 雜訊端子電壓:EN55011 Group1 class A EMS: EN61326-1 ＊4 靜電放電抗干擾性:EN61000-4-2 電磁場抗擾度:EN61000-4-3 無線電脈衝抗擾性:EN61000-4-4 傳導干擾抗擾性:EN61000-4-6 突波抗擾性:EN61000-4-5 電源頻率磁場抗擾性:EN61000-4-8 電壓突降/電斷抗擾性:EN61000-4-11 |
|
＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。
B的400～800℃ 規定在±3℃ 以下。R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3％PV或±3℃ 中較大值為準） ±1位數以下。
PLⅡ為（以±0.3％PV或±2℃ 中較大值為準） ±1位數以下。
＊2. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊3. K感測器的－100℃ 以下為±10℃ 以內。
＊4. 工業電磁環境（EN/ IEC61326-1 第2表）
B的400～800℃ 規定在±3℃ 以下。R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3％PV或±3℃ 中較大值為準） ±1位數以下。
PLⅡ為（以±0.3％PV或±2℃ 中較大值為準） ±1位數以下。
＊2. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊3. K感測器的－100℃ 以下為±10℃ 以內。
＊4. 工業電磁環境（EN/ IEC61326-1 第2表）
USB序列轉換纜線規格
| 支援OS | Windows XP/Vista/7/8 |
|---|---|
| 支援軟體 | CX-Thermo Ver.4以上 |
| 支援機型 | E5AN型/E5EN型/E5CN型/E5CN-U型/ E5AN-H型/E5EN-H型/E5CN-H型/E5AN-HT型/ E5EN-HT型/E5CN-HT型/E5GN型 |
| USB I/F規格 | 依據USB Specification 1.1 |
| DTE速度 | 38400bps |
| 連接器規格 | 電腦側：USB (Type A插頭) 溫度控制器側：設定工具連接埠(本體底部) |
| 電源 | 總線電源(由USB主機控制器供電) |
| 電源電壓 | DC5V |
| 消耗電流 | 70mA |
| 使用環境溫度 | 0～+55℃(不可結露或結冰) |
| 使用環境濕度 | 相對濕度10～80% |
| 保存溫度 | -20～+60℃(不可結露或結冰) |
| 保存濕度 | 相對濕度10～80% |
| 高度 | 2,000m以下 |
| 重量 | 約100g |
通訊規格
| 傳輸路徑連接 | RS-485、RS-422：多點 RS-232C：點到點 |
|---|---|
| 通訊方式 | RS-485 (2線式半雙工)、 RS-422 (4線式半雙工)、RS-232C |
| 同步方式 | 非同步方式 |
| 通訊協定 | CompoWay/F、Modbus |
| 通訊速度 | 1200、2400、4800、9600、19200、 38400、57600bps |
| 傳送碼 | ASCII |
| 資料位元長度＊ | 7、8位元 |
| 結束位元長度＊ | 1、2位元 |
| 錯誤檢出 | 垂直同位 (無、偶數、奇數) BCC (區塊檢查字元) CompoWay/F時 CRC-16 Modbus時 |
| 流程控制 | 無 |
| 介面 | RS-485、RS-422、RS-232C |
| 重新讀取功能 | 無 |
| 通訊緩衝區 | 217位元組 |
| 通訊響應 傳送等待時間 | 0～99ms 預設值：20ms |
額定規格比流器（CT）（另售）
| 耐電壓 | AC1,000V(1min) |
|---|---|
| 耐振動 | 50Hz、98m/s2 |
| 重量 | 約11.5g (E54-CT1型)、約50g (E54-CT3型) |
| 附屬品(僅限E54-CT3型) | 接觸器(2個)、插頭(2個) |
加熱器斷線、SSR故障、加熱器過電流警報
| CT輸入(加熱器電流檢測用) | 單相加熱器檢測功能型：1點 單相或三相加熱器檢測功能型：2點 |
|---|---|
| 最大加熱器電流 | AC50A |
| 輸入電流值指示精度 | ±5%FS±1位數以下 |
| 加熱器斷線警報設定範圍＊1 | 0.1～49.9A (0.1A單位) 檢出最小ON時間：100ms |
| SSR故障警報設定範圍＊2 | 0.1～49.9A (0.1A單位) 檢出最小OFF時間：100ms |
| 加熱器過電流警報設定範圍＊3 | 0.1～49.9A (0.1A單位) 檢出最小ON時間：100ms |
＊1. 加熱器斷線警報在於量測控制輸出為ON時的加熱器電流，當其值小於設定值（加熱器斷線檢測電流值）時，使警報1功能分配之輸出變成ON。
＊2. SSR 故障警報在於量測控制輸出OFF 時的加熱器電流，當其值大於設定值（SSR故障檢測電流值）時，使警報1功能分配之輸出變成ON。
＊3. 加熱器過電流警報在於量測控制輸出ON時的加熱器電流，當其值大於設定值（加熱器過電流檢測電流值）時，使警報1功能分配之輸出變成ON。
＊2. SSR 故障警報在於量測控制輸出OFF 時的加熱器電流，當其值大於設定值（SSR故障檢測電流值）時，使警報1功能分配之輸出變成ON。
＊3. 加熱器過電流警報在於量測控制輸出ON時的加熱器電流，當其值大於設定值（加熱器過電流檢測電流值）時，使警報1功能分配之輸出變成ON。
（單位：mm）
本體

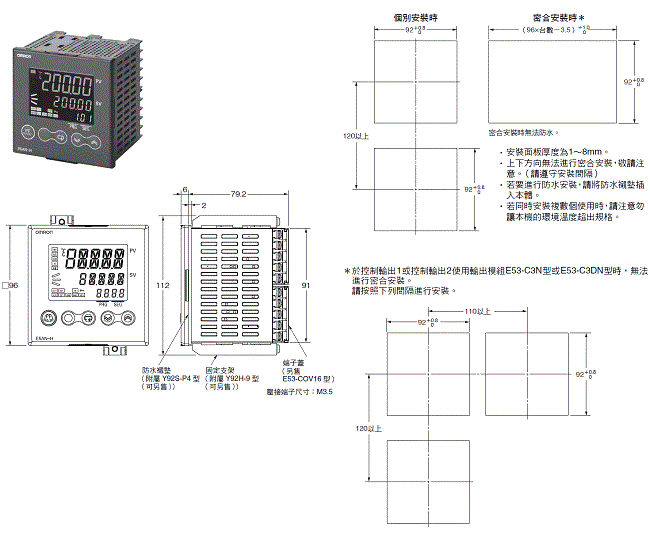

E5AN-HT型

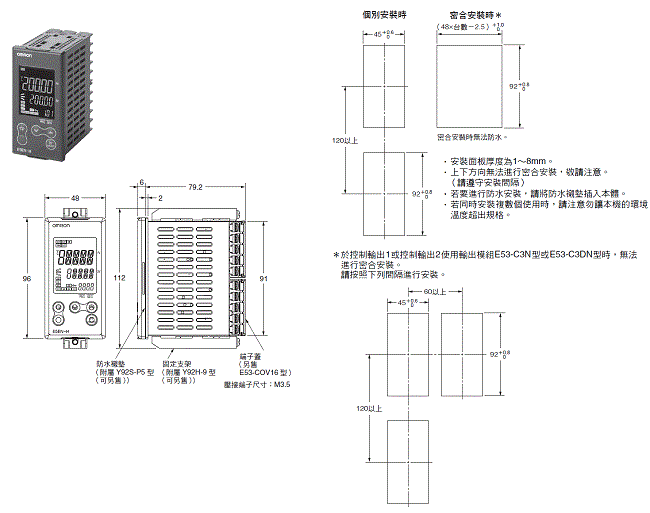

E5EN-HT型
選購品（另售）

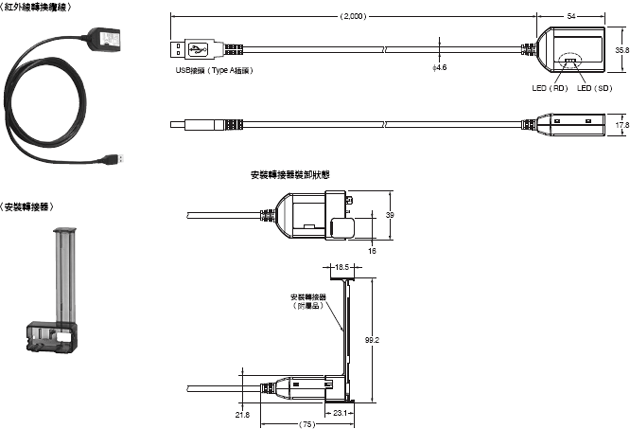

USB紅外線轉換纜線
E58-CIFIR型
USB序列轉換纜線
E58-CIFQ1型
端子蓋
E53-COV16型（6入）
安裝金具
Y92H-9型（一組2入）
與產品同捆包裝。遺失、損壞時請另行訂購。
防水襯墊
Y92S-P4型(DIN96×96用)
Y92S-P5型(DIN48×96用)
若防水襯墊遺失、損毀時請另行訂購左列型號。
使用防水襯墊時，保護構造相當於IP66。（IP66會因使用環境而劣化、收縮或硬化，為確保防水等級，建議您定期更換。定期更換時期因使用環境而異。請客戶自行確認。請以1年以內為基準。此外，對於未定期更換的防水襯墊，本公司恕不負責。）
如不需要防水構造，則無需安裝防水襯墊。
比流器

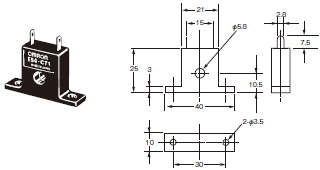

E54-CT1型

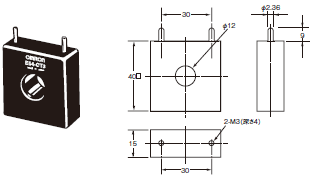

E54-CT3型

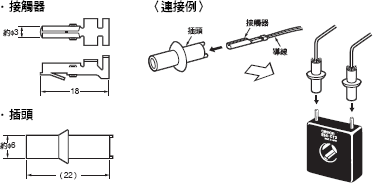

E54-CT3型附屬品
貫通電流（Io）對輸出電壓（Eo）特性（參考值）E54-CT1型
連續最高加熱器電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω

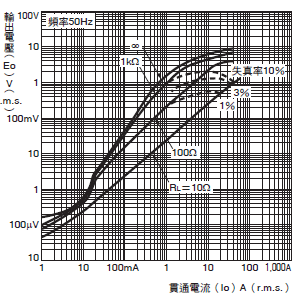

貫通電流（Io）對輸出電壓（Eo）特性（參考值）E54-CT3型
連續最高加熱器電流：120A （50/60Hz）
（但OMRON的溫控器之連續最高加熱器電流值為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 E5[]N/E5[]N-H/E5[]N-HT 規格說明書 |
SGTD-054F-TW5-01 [39741KB] |
2022年10月28日
20221028
|
E5[]N/E5[]N-H/E5[]N-HT 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| E5AN-HT, E5EN-HT Data Sheet |
- [3251KB] |
Nov 01, 2021
20211101
|
E5AN-HT, E5EN-HT Data Sheet |
| Safety Precautions for E5[]N, E5[]N-H, E5[]N-HT |
- [1335KB] |
Nov 01, 2021
20211101
|
Safety Precautions for E5[]N, E5[]N-H, E5[]N-HT |
| Operation for E5[]N, E5[]N-H, E5[]N-HT |
- [1526KB] |
Apr 03, 2017
20170403
|
Operation for E5[]N, E5[]N-H, E5[]N-HT |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
