E5CS

產品特色

DIN48×48mm尺寸操作簡易，插入式（Plug-In）溫度控制器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

利用DIP開關簡單進行設定。

系列產品中新增警報2點型。最適合作為警報用途。

多重輸入（熱電偶/白金測溫阻抗體）類型商品齊全。

文字高度13.5mm，清晰數位顯示。

符合RoHS指令。

本體

外殼顏色：淺灰熱電偶類型、白金測溫阻抗體類型電源電壓：AC100-240V

尺寸	類型	調節模式	警報	輸出	熱電偶型	白金測溫阻抗體型
尺寸	類型	調節模式	警報	輸出	型號	型號
E5CS-U 48×48mm	插入式	ON/OFF動作或 PID動作	無	繼電器	E5CS-RKJU-W	E5CS-RPU-W
			無	電壓輸出(SSR驅動用)	E5CS-QKJU-W	E5CS-QPU-W
			1點	繼電器	E5CS-R1KJU-W	E5CS-R1PU-W
			1點	電壓輸出(SSR驅動用)	E5CS-Q1KJU-W	E5CS-Q1PU-W

外殼顏色：淺灰熱電偶型、白金測溫阻抗體型電源電壓：AC/DC24V

尺寸	類型	調節模式	警報	輸出	熱電偶型	白金測溫阻抗體型
尺寸	類型	調節模式	警報	輸出	型號	型號
E5CS-U 48×48mm	插入式	ON/OFF動作或 PID動作	無	繼電器	E5CS-RKJDU-W	E5CS-RPDU-W
			無	電壓輸出(SSR驅動用)	E5CS-QKJDU-W	――
			1點	繼電器	E5CS-R1KJDU-W	E5CS-R1PDU-W
			1點	電壓輸出(SSR驅動用)	E5CS-Q1KJDU-W	――

外殼顏色：淺灰熱敏電阻型、多重輸入型電源電壓：AC100-240V

尺寸	類型	調節模式	警報	輸出	熱電偶型	白金測溫阻抗體型
尺寸	類型	調節模式	警報	輸出	型號	型號
E5CS-U 48×48mm	插入式	ON/OFF動作或 PID動作	無	繼電器	E5CS-RGU-W	E5CS-RTU-W
			無	電壓輸出(SSR驅動用)	E5CS-QGU-W	E5CS-QTU-W
			1點	繼電器	E5CS-R1GU-W	E5CS-R1TU-W
			1點	電壓輸出(SSR驅動用)	E5CS-Q1GU-W	E5CS-Q1TU-W
			2點＊	繼電器	――	E5CS-R2TU-W
			2點＊	電壓輸出(SSR驅動用)	――	E5CS-Q2TU-W

＊警報2 無輸出用模式開關。警報2 輸出為上限警報模式的初期值。
如欲變更後使用，則請將警報2 輸出的警報類型變更為初始設定模式（等級5）。
操作方法請參閱「E5CSV/E5CS-U型數位溫度控制器使用手冊」。

外殼顏色：淺灰熱敏電阻型電源電壓：AC/DC24V

尺寸	類型	調節模式	警報	輸出	熱電偶型
尺寸	類型	調節模式	警報	輸出	型號
E5CS-U 48×48mm	插入式	ON/OFF動作或 PID動作	無	繼電器	E5CS-RGDU-W
E5CS-U 48×48mm	插入式	ON/OFF動作或 PID動作	1點	繼電器	E5CS-R1GDU-W

選購品（另售）

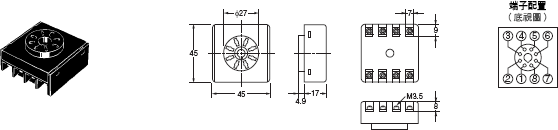

無警報型（8 PIN型）插座

種類	型號
表面連接插座	P2CF-08
背面連接插座(嵌入安裝用)	P3G-08
表面連接插座(手指防護型)	P2CF-08-E
P3G型用手指防護端子蓋	Y92A-48G

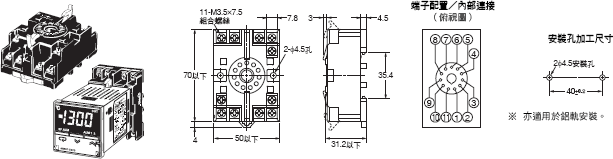

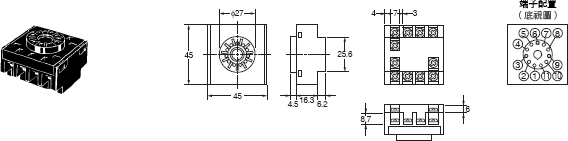

有警報型（11 PIN型）插座

種類	型號
表面連接插座	P2CF-11
背面連接插座(嵌入安裝用)	P3GA-11
表面連接插座(手指防護型)	P2CF-11-E
P3G型用手指防護端子蓋	Y92A-48G

保護套

種類	型號
硬式保護套	Y92A-48B

額定

電源電壓		AC100～240V 50/60Hz AC24V 50/60Hz/DC24V
容許電壓變動範圍		電源電壓的85～110%
消耗電力		5VA(AC100～240V) 3VA(AC24V)/2W(DC24V)
輸入		熱電偶型：K、J、L 白金測溫阻抗體型：Pt100、JPt100 熱敏電阻型：E52-THE[][]型熱電偶/白金測溫阻抗體多重輸入型：K、J、L、T、U、N、R、Pt100、JPt100
控制輸出	繼電器輸出	AC250V 3A (電阻負載) 1c
控制輸出	電壓輸出 (SSR驅動用)	DC12V 21mA (附短路保護回路)
控制方式		ON/OFF、2 PID控制(附PID參數自動設定功能)共用
警報輸出		AC250V 1A (電阻負載) 1a
設定方式		使用前置面板鍵數位設定
指示方式		7段數位顯示(文字高度13.5mm)及偏差指示
其他功能		・禁止設定變更(按鍵保護) ・輸入補正・顯示單位切換(℃/°F) ・正動作/反動作切換・溫度範圍、感測器切換(K/J/L、Pt100/JPt100)、熱電偶/白金測溫阻抗體多重輸入型為熱電偶及白金測溫阻抗體之間切換・控制週期切換・8模式警報輸出・感測器異常檢測(熱敏電阻型除外)
使用環境溫度		-10～+55℃(不可結冰、結露)
使用環境濕度		相對濕度25～85%
保存溫度		-25～+65℃(不可結冰、結露)

註. 請勿將變頻器的輸出作為電源使用。

性能

電壓的影響
顯示精度 (環境溫度23℃)		熱電偶＊1：(以指示值±1%或±2℃ 中較大值為準)±1位數以下白金測溫阻抗體＊2：(以指示值±0.5%或±1℃ 中較大值為準)±1位數以下熱敏電阻＊3：(1%FS) ±1位數以下
溫度的影響		熱電偶(R)：(以±2%PV或±10℃ 中較大值為準)±1位數以下其他熱電偶：(以±2%PV或±4℃ 中較大值為準)±1位數以下白金測溫阻抗體：(以±1%PV或±2℃ 中較大值為準)±1位數以下熱敏電阻：(±2%FS) ±1位數以下
電磁干擾的影響（EN61326-1規格）
感度調整 (ON/OFF控制時)		0.2%FS(熱電偶/白金測溫阻抗體多重輸入型為0.1%FS)
比例帶		1～999℃(利用自整定、自動調節而自動設定)
積分時間		1～1999s(利用自整定、自動調節而自動設定)
微分時間		1～1999s(利用自整定、自動調節而自動設定)
警報輸出設定範圍		絕對值警報：與控制設定範圍相同其他：0～輸入設定範圍滿刻度[單位：℃ 或°F] 警報遲滯：0.2℃ 或°F (固定)
控制週期		2/20s
取樣週期		500ms
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC2,000V 50/60Hz 1min(異極充電部端子間)
耐振動	誤動作	10～55Hz 20m/s² X、Y、Z各方向 10min
耐振動	耐久	10～55Hz 0.75mm X、Y、Z各方向 2h
耐衝擊	誤動作	100m/s² 6方向各3次
耐衝擊	耐久	300m/s² 6方向各3次
使用壽命	電氣性	10萬次以上(繼電器輸出型)
重量		約110g (僅本體)
保護構造		正面面板IP50、外殼類別2 (遵循IEC60529)、後蓋IP20、端子部IP00
記憶體保護		非揮發性記憶體(寫入次數：100萬次)
EMC		放射性危害強度：EN55011 Group1 ClassA 雜訊端子電壓：EN55011 Group1 ClassA 靜電放電抗干擾性：EN61000-4-2：4kV接觸放電(等級2)、8kV氣體放電(等級3) 電場強度抗擾性： EN61000-4-3： 10V/m(80～1,000MHz、1.4～2.0GHz 調幅)(等級3) 10V/m(900MHz 脈衝調變) 傳導干擾抗擾性：EN61000-4-6： 3V(0.15～80MHz)(等級2) 電氣瞬變/無線電脈衝抗擾性： EN61000-4-4： 2kV電源線(等級3)、1kV輸出輸入訊號線(等級3) 突波抗擾性：EN61000-4-5：電源線：一般模式1kV、共用模式2kV 輸出線(繼電器輸出)：一般模式1kV、共用模式2kV 電壓突降/電斷抗擾性：EN61000-4-11： 0.5週期、100%(額定電壓)
認証規格		UL61010-1(支援Listing) CSA C22.2 No.1010-1
適合規格		EN61326-1＊4、EN61010-1、IEC61010-1

＊1. 熱電偶會有下列例外情形。

・U、L為±2℃±1位數以下。

・R的200℃ 以下為±3℃±1位數以下

＊2. 白金測溫阻抗體會有下列例外情形。

・E5CS-U型的輸入設定值1為±1％FS±1位數以下。

＊3. 熱敏電阻會有下列例外情形。

・℃ 單位設定時，超過設定溫度範圍±10％FS的溫度指示範圍則無法保證精確度。

・°F單位設定時，超過輸入設定編號4、9的609～630°F以及設定溫度範圍的－5％FS～＋10％FS溫度指示範圍

則無法保證精確度。

＊4. 工業電磁環境（EN/IEC61326-1 第2表）

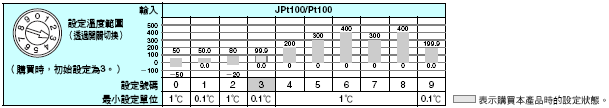

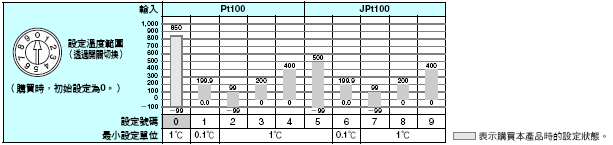

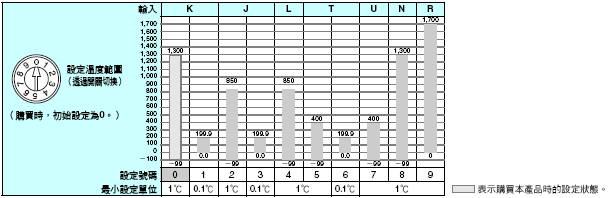

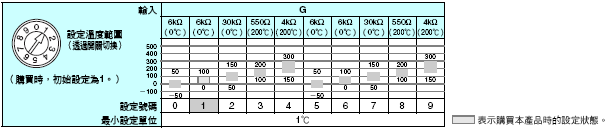

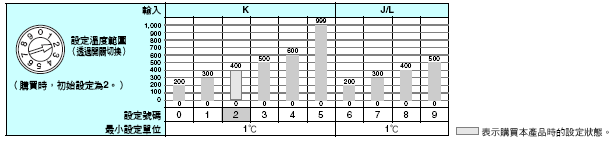

溫度範圍

熱電偶型

白金測溫阻抗體型

熱敏電阻型

熱電偶/白金測溫阻抗體多重輸入型

使用熱電偶感測器時，功能SW5：OFF

使用白金測溫阻抗體感測器時，功能SW5：ON

（單位：mm）

本體

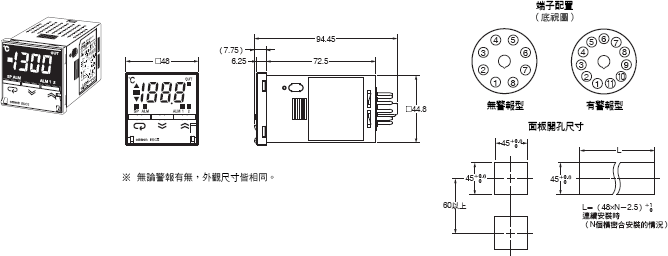

E5CS-U型

166_dm_1

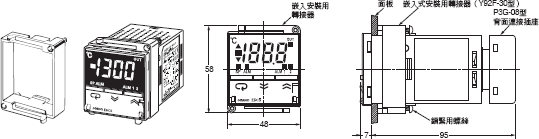

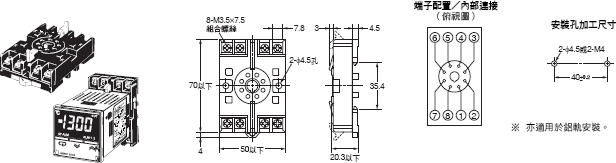

E5CS-U型＋嵌入安裝轉接頭（附屬品）＋背面連接插座（另售）（無警報）

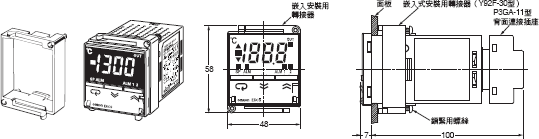

E5CS-U型＋嵌入安裝轉接頭（附屬品）＋背面連接插座（另售）（附警報）

※ 無警報型的連接插座請使用P2CF-08型、P3G-08型，有警報型的連接插座請使用P2CF-11型、P3GA-11型。
