E5EC-T

E5EC-T

產品特色
E5[]C型系列全新推出程式型產品。採用最大256段的程式容量，支援多樣化的應用。
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

可設定最多8組程式（模式） ×32段（步驟）的程式。

採用高25mm（E5AC-T型）、18mm（E5EC-T型）的白色PV顯示器，提供更高的辨識清晰度。

除了本體上方外，正面面板亦配備工具連接埠，只要使用通訊轉換纜線（選購）與電腦連接無需電源配線也能進行設定。透過CX-Thermo（選購）進行設定亦同樣簡便。

實現高速取樣50ms。

具備輔助輸出（4點）、事件輸入（最多6點）及傳送輸出，支援廣泛層面的應用。

機身精巧，深度僅有60mm。

透過無程式通訊方式，輕鬆連接PLC。利用組合通訊功能可讓溫度控制器彼此相互連結。

新推出位置比例控制型，亦可支援控制閥控制。

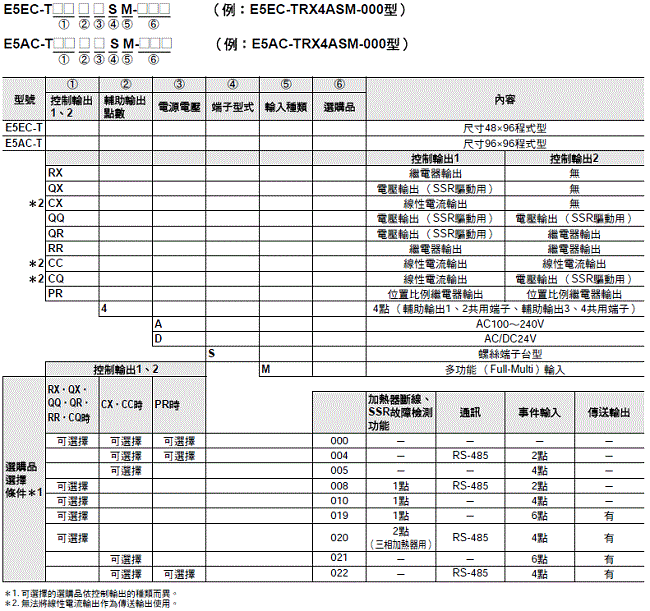

型號組成說明

螺絲端子台型

E5EC-T 種類 2

關於加熱與冷卻控制

使用加熱與冷卻控制時請注意以下要點

A控制輸出的配置
無控制輸出2時：將輔助輸出作為控制輸出（冷卻側）使用。
有控制輸出2時：將控制輸出2點各自用於加熱側、冷卻側。
（何者為加熱側、冷卻側皆可。）
B關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。

選購品（另售）

USB序列轉換纜線

型號
E58-CIFQ2

通訊轉換纜線

型號
E58-CIFQ2-E

註. 請務必與E58-CIFQ2型成組使用。
使用正面面板設定工具埠時需要用到。

端子蓋

型號
E53-COV24

防水襯墊

型號
Y92S-P9

註. 本防水襯墊隨附於本體。

防水保護蓋

型號
Y92A-49N

正面面板埠蓋

型號
Y92S-P7

註. 本正面面板埠蓋隨附於本體。

安裝適配器

型號
Y92F-51

註. 本安裝適配器隨附於本體。

比流器（CT）

孔徑 型號
φ5.8 E54-CT1
φ12.0 E54-CT3

溫控支援軟體CX-Thermo （CXThermo）

型號
EST2-2C-MV4

註. E5EC-T型/E5AC-T型支援CX-Thermo Ver.4.61以上。
有關CX-Thermo的使用環境，請參閱本公司網站（https://www.omron.com.tw）的「EST2-2C-MV4型」。

額定

電源電壓 電源電壓A類型：AC100～240V 50/60Hz
電源電壓D類型：AC24V 50/60Hz/DC24V
容許電壓變動範圍 電源電壓的85～110%

消耗電力

E5EC-T

 8.7VA以下(AC100～240V)、5.5VA以下(AC24V) /3.2W以下(DC24V)
感測器輸入 溫度輸入
熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ
白金阻抗測溫體：Pt100、JPt100
非接觸式感測器(ES1B)：10～70℃、60～120℃、115～165℃、140～260℃
類比輸入
電流輸入：4～20mA、0～20mA
電壓輸入：1～5V、0～5V、0～10V
輸入阻抗 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式）
控制方式 2 PID控制(附自動調節)或ON/OFF
控制輸出 繼電器輸出 1a AC250V 5A (電阻負載) 電氣壽命10萬次 最小適用負載 5V 10mA (參考值)
電壓輸出
(SSR驅動用)		 輸出電壓DC12V±20% (PNP) 最大負載電流40mA，附短路保護回路
(配備控制輸出2的機型其最大負載電流為21mA)
線性電流
輸出		 DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000
輔助輸出 點數 4點
輸出規格 繼電器輸出 1a AC250V、4輸出型：2A (電阻負載)
電氣壽命10萬次 最小適用負載5V 10mA (參考值)
事件輸入 點數 2點、4點及6點(視機型而定)
外部輸入
接點規格		 有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上
無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下
流出電流：約7mA (每1接點)
傳送輸出 點數 1點(視機種而定：有傳送輸出的型式)
輸出規格 電流輸出：DC4～20mA 負載：500Ω以下 解析度：約10,000
線性電壓輸出：DC1～5V 負載：1kΩ以上 解析度：約10,000
電位計輸入 100Ω～10kΩ
設定方式 使用前置面板鍵數位設定
指示方式 11段數位顯示及個別指示
文字高度E5EC-T型：PV：18.0mm、SV：11.0mm、MV：7.8mm
E5AC-T型：PV：25.0mm、SV：15.0mm、MV：9.5mm
3段顯示。 內容：PV/SP/程式數、段數號、段殘留時間、操作量(閥門開度)
位數：4位數
BANK切換功能 無
其他功能

手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能
（包含SSR故障檢測）、40％ AT、100％ AT、操作量限制、輸入數位濾波器、

穩建調校(Robust tuning)、PV輸入值補正、保護功能、開平方根演算機能、操作量變化率限制、

邏輯運算、溫度狀態指示功能、輸入移動平均、顯示亮度設定
使用環境溫度 -10～+55℃ (不可結露或結冰)
使用環境濕度 相對濕度25～85%
保存溫度 -25～+65℃ (不可結露或結冰)
高度 2,000m以下
建議保險絲 T2A、AC250V時間延遲低遮斷容量
設置環境 設置類別Ⅱ，污染度2 (依據IEC61010-1)

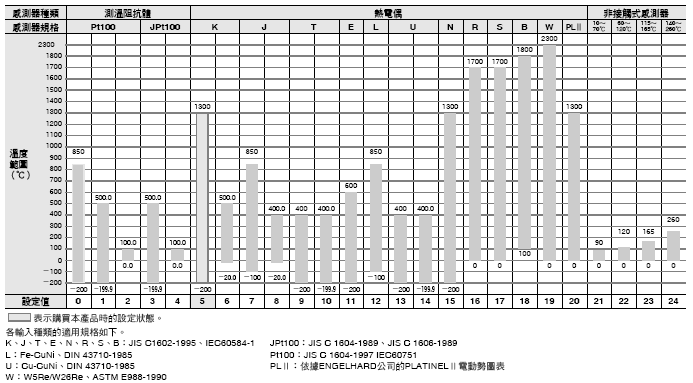

輸入範圍

溫度輸入

3289_sp_1

類比輸入

輸入種類 電流 電壓
輸入規格 4～20mA 0～20mA 1～5V 0～5V 0～10V
設定範圍 根據刻度指示在下列任一種範圍內使用
-1999～9999、-199.9～999.9、
-19.99～99.99、-1.999～9.999
設定值 25 26 27 28 29

警報類型

本產品提供以下17種警報類型，可針對各種警報分別進行設定。初始值為「2：上限值」。

（註）輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲（0～999s）。
註. 具有加熱器斷線／SSR故障檢測功能的機型，其「警報1」預設為「加熱器警報（HA）」，在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能，請透過輸出分配功能配置警報1。
設定値 警報類型 警報輸出功能 功能說明
警報值(X)為正 警報值(X)為負
0 無警報功能 輸出OFF 無警報功能。
1 上下限＊1
3289_sp_2_1
 ＊2 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 超出偏差值則警報ON。
2
(初始值)		 上限
3289_sp_2_2
3289_sp_2_11
 以警報值(X)設定相對於目標值(SP)的上方偏差。
超過偏差值則警報ON。
3 下限
3289_sp_2_3
3289_sp_2_12
 以警報值(X)設定相對於目標值(SP)的下方偏差。
低於偏差值則警報ON。
4 上下限範圍＊1
3289_sp_2_4
 ＊3 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 在偏差值內則警報ON。
5 上下限待機
附待機時序功能＊1
3289_sp_2_1
＊5		 ＊4 「1：上下限」的警報動作附有待機時序功能。＊6
6 上限待機
附待機時序功能
3289_sp_2_2
3289_sp_2_11
 「2：上限」的警報動作附有待機時序功能。＊6
7 下限待機
附待機時序功能
3289_sp_2_3
3289_sp_2_12
 「3：下限」的警報動作附有待機時序功能。＊6
8 絕對值上限
3289_sp_2_5
3289_sp_2_13
 無論目標值(SP)為何，只要當目前值(PV)大於警報值(X)時警報即變成ON。
9 絕對值下限
3289_sp_2_6
3289_sp_2_14
 無論目標值(SP)為何，只要當目前值(PV)小於警報值(X)時警報即變成ON。
10

絕對值

上限待機
附待機

時序功能
3289_sp_2_5
3289_sp_2_13
 「8：絕對值上限」的警報動作附有待機時序功能。＊6
11

絕對值

下限待機

附待機

時序功能

 3289_sp_2_6 3289_sp_2_14 「9：絕對值下限」的警報動作附有待機時序功能。＊6
12 LBA
(僅限警報1類型)		 ―― ＊7
13 PV變化率警報 ―― ＊8
14 SP絕對值上限
3289_sp_2_7
3289_sp_2_15
 當目標值(SP)大於警報值(X)時，警報即變成ON。
15 SP絕對值下限
3289_sp_2_8
3289_sp_2_16
 當目標值(SP)小於警報值(X)時，警報即變成ON
16 MV絕對值上限＊9 標準控制時
3289_sp_2_9
 標準控制時
3289_sp_2_17
 當操作量(MV)大於警報值(X)時，警報即變成ON。
加熱/冷卻控制時
(加熱操作量)
3289_sp_2_9
 加熱/冷卻控制時
(加熱操作量)
常時ON
17 MV絕對值下限＊9

標準控制時

3289_sp_2_10

 標準控制時
3289_sp_2_18
 當操作量(MV)小於警報值(X)時，警報即變成ON。
加熱/冷卻控制時
(冷卻操作量)
3289_sp_2_9
 加熱/冷卻控制時
(冷卻操作量)
常時ON

＊1. 設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。

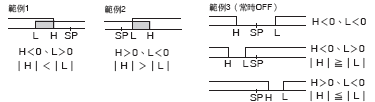

＊2. 設定值：1 上下限警報

E5EC-T 額定/性能 6

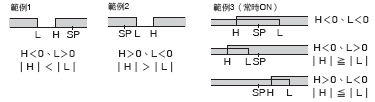

＊3. 設定值：4 上下限範圍

E5EC-T 額定/性能 7

＊4. 設定值：5附上下限待機時序警報發生「＊2」的上下限警報時
・範例1、2時若遲滯的上下限重疊時，警報為常時OFF
・範例3時為常時OFF
＊5. 設定值：5附上下限待機時序警報若遲滯的上下限重疊時，警報為常時OFF
＊6. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「4-11項警報遲滯」的「待機時序」。
＊7. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「5-10項迴路斷線警報」的「迴路斷線警報（LBA）」。位置比例型無法使用。
＊8. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「4-10項如何輸出警報」的「●PV變化率警報」。
＊9. 進行加熱/冷卻控制時，MV絕對值上限警報僅對加熱操作量發揮作用，而MV絕對值下限警報僅對冷卻操作量發揮作用。

性能

顯示精度
(環境溫度23℃)		 熱電偶：(指示值的±0.3%或±1℃ 中以較大值為準) ±1位數以下＊1
白金阻抗測溫體：(指示值的±0.2%或±0.8℃ 中以較大值為準) ±1位數以下
類比輸入：±0.2%FS±1位數以下
CT輸入：±5%FS±1位數以下
電位計輸入：±5%FS±1位數以下
傳送輸出精度 ±0.3%FS以下
溫度的影響＊2 輸入熱電偶(R、S、B、W、PLⅡ)：(指示值的±1%或±10℃ 中以較大值為準) ±1位數以下
其他輸入熱電偶：(指示值的±1%或±4℃ 中以較大值為準) ±1位數以下＊3
白金阻抗測溫體：(以指示值±1%或±2℃ 中較大者為準) ±1位數以下
類比輸入：±1%FS±1位數以下
CT輸入：±5%FS±1位數以下
電壓的影響＊2
電磁干擾的影響
（EN61326-1規格）
輸入取樣週期 50ms
感度調整 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位)
類比輸入：0.01～99.99%FS (0.01%FS單位)
比例帶(P) 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位)
類比輸入：0.1～999.9%FS (0.1%FS單位)
積分時間(I) 標準/加熱冷卻、位置比例(交叉)：0～9999s (1s單位)、0.0～999.9s (0.1s單位)
位置比例(浮動)：1～9999s (1s單位)、0.1～999.9s (0.1s單位)＊4
微分時間(D) 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4
冷卻比例帶(P) 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位)
類比輸入：0.1～999.9%FS (0.1%FS單位)
冷卻積分時間(I) 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4
冷卻微分時間(D) 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4
控制週期 0.1、0.2、0.5、1～99s (1s單位)
手動重置值 0.0～100.0% (0.1%單位)
警報設定範圍 -1999～9999 (小數點位置依輸入種類而定)
信號源阻抗影響 熱電偶：0.1℃/Ω以下(100Ω以下)，白金阻抗測溫體：0.1℃/Ω以下(10Ω以下)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC3,000V 50或60Hz 1min (異極充電部端子)
震動 誤動作 10～55Hz 20m/s2 3軸方向10min
耐久 10～55Hz 20m/s2 3軸方向2h
衝撃 誤動作 100m/s2 3軸方向各3次
耐久 300m/s2 3軸方向各3次

重量

 本體：約210g 安裝適配器：約4g×2個
保護構造 正面面板：IP66，後蓋：IP20，端子部：IP00
記憶體保護 非揮發性記憶體(寫入次數：100萬次)
設定工具 CX-Thermo Ver.4.61以上
設定工具連接埠 E5EC-T型/E5AC-T型頂面：使用USB序列轉換纜線E58-CIFQ2型，與電腦側USB連接埠連接＊5
E5EC-T型/E5AC-T型正面面板：使用USB-序列轉換纜線E58-CIFQ2型+通訊轉換纜線E58-CIFQ2-E型，
與電腦側USB連接埠連接＊5
規格 認證規格 UL61010-1、韓國電波法(法令第10564號)
適用規格 EN61010-1 (IEC61010-1)：污染度2，過電壓類別Ⅱ
EMC指令 EMI EN61326＊6
放射性危害強度EN55011 Group 1 class A
雜訊端子電壓EN55011 Group 1 class A
EMS EN61326＊6
靜電放電抗擾性EN61000-4-2
電磁場抗擾度EN61000-4-3
無線電脈衝抗擾性EN61000-4-4
傳導干擾抗擾性EN61000-4-6
突波抗擾性EN61000-4-5
電壓突降/電斷抗擾性EN61000-4-11

＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。
B的400～800℃ 規定在±3℃ 以下。R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3%PV或±3℃ 中較大者為準） ±1位數以下。
PLⅡ為（以±0.3%PV或±2℃ 中較大者為準） ±1位數。。
＊2. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊3. K感測器的－100℃ 以下為±10℃ 以內。
＊4. 單位以「積分/微分時間單位」的設定為準。
＊5. 可同時使用外部序列通訊（RS-485）與USB序列轉換纜線通訊。
＊6. 工業電磁環境（EN/ IEC61326-1 第2表）

程式控制功能

程式(模式)數 8
段數(步驟) 32
區段設定方式 時間設定(以目標值、時間設定段)
斜率設定(以段型式、目標值、斜率、時間設定段)
區段時間 0小時0分～99小時59分
0分0秒～99分59秒
警報設定 依每個程式設定
重置動作 可從控制停止、固定指令控制中擇一
電源投入後動作 可從繼續、重置、執行、手動模式中擇一
PID組 組數 8組
設定方式 依每個程式設定(有自動PID組選項)
警報SP功能 可從執行中目標值、對象目標值中擇一
程式控制狀態 段操作 優先、程式區段跳躍、保持、等待
程式操作 程式重覆、程式連結
等待 等待方式 段結束時
設定等待寬度 所有程式共通的等待寬度
時間信號 輸出點數 2點
ON/OFF次數 各1次/點
設定方式 依每個程式設定
程式狀態輸出 程式終端輸出(可設定脈衝寬)、執行中輸出、階段輸出
程式開始動作 PV啟動 可從SP啟動、PV啟動(優先勾選)中擇一
待機 0小時0分～99小時59分
0日0小時～99日23小時
操作結束後動作 可從重置、繼續、固定指令SP模式中擇一
程式SP切換 所有程式共通的程式SP切換值

USB序列轉換纜線規格

支援OS Windows XP/Vista/7/8/10 ＊1
支援軟體 CX-Thermo Ver.4.61以上
支援機型 E5[]C-T型系列、E5[]C型系列、E5CB型系列
USB I/F規格 依據USB Specification 2.0
DTE速度 38400bps
連接器規格 電腦側：USB (Type A插頭)
溫度控制器側：專用序列連接器
電源 總線電源(由USB主機控制器供電)＊2
電源電壓 DC5V
消耗電流 最大450mA
輸出電壓 DC4.7±0.2V (由USB序列轉換纜線對溫度控制器供電)
輸出電流 最大250mA (由USB序列轉換纜線對溫度控制器供電)
使用環境溫度 0～+55℃ (不可結露或結冰)
使用環境濕度 相對濕度10～80%
保存溫度 -20～+60℃ (不可結露或結冰)
儲存濕度 相對濕度10～80%
高度 2,000m以下
重量 約120g

Windows為美國Microsoft Corporation於美國及其他國家的註冊商標。
＊1. Windows 10支援CX-Thermo Ver. 4.65以上版本。
＊2. USB連接埠請使用High-Power連接埠。
註. 必須在電腦上安裝驅動程式。安裝方法請參閱纜線隨附的操作說明書。

通訊規格

傳輸路徑連接 RS-485：多點(Multi-drop)
通訊方式 RS-485 (2線式半雙工)
同步方式 非同步方式
通訊協定 CompoWay/F、 Modbus
通訊速度＊ 9600、19200、38400、57600bps
傳送碼 ASCII
資料位元長度＊ 7、8位元
結束位元長度＊ 1、2位元
錯誤檢出 垂直同位(無、偶數、奇數)
BCC (區塊檢查字元)
CompoWay/F時
CRC-16 Modbus時
流程控制 無
介面 RS-485
重新讀取功能 無
通訊緩衝區 217位元組
通訊響應
傳送等待時間		 0～99ms
初始值：20ms

＊通訊速度、資料位元長度、結束位元長度、垂直同位之設定，可透過「通訊設定層級」分別獨立設定。

通訊功能

無程式通訊功能 此功能是透過PLC的記憶體讀寫E5[]C-T型的參數，或使E5[]C-T型運行/重置。
E5[]C-T型會自動與PLC進行通訊，故無需編寫通訊程式。
可連接溫控器數量：最多32台
對象PLC： OMRON製PLC
CS、CJ、CP系列
三菱電機製PLC
MELSEC Q系列、L系列
組合通訊功能 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。
可設定斜率及偏差值等作為目標值。
可連接溫控器數量：最多32台(包含主局)
複製功能＊ 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送設定參數。

MELSEC為三菱電機股份有限公司的註冊商標。
＊支援無程式通訊功能與組合通訊功能。

額定規格之比流器（CT）（選購）

耐電壓 AC1,000V(1min)
耐震動 50Hz、98m/s2
重量 約11.5g (E54-CT1)：約50g (E54-CT3)
選購品
(僅限E54-CT3型)		 接觸器(2個)
插頭(2個)

加熱器斷線／SSR故障

CT輸入(加熱電流檢測用) 單相加熱器檢測功能型：1點
單相或3相加熱器用檢測功能型：2點
最大加熱器電流 AC50A
輸入電流值指示精度 ±5%FS±1位數以下
加熱器斷線警報設定範圍＊1 0.1～49.9A (0.1A單位)
檢出最小ON時間：100ms＊3
SSR故障警報設定範圍＊2 0.1～49.9A (0.1A單位)
檢出最小OFF時間：100ms＊4

＊1. 加熱器斷線報警在於量測控制輸出為ON時的加熱電流，當其值小於設定值（加熱器斷線檢測電流值）時，使輸出變成ON。
＊2. SSR故障警報在於量測控制輸出為OFF時的加熱電流，當其值大於設定值（SSR故障檢出電流值）時，使輸出變成ON。
＊3. 控制週期0.1s、0.2s時為30ms
＊4. 控制週期0.1s、0.2s時為35ms

繼電器電氣壽命曲線（參考值）

E5EC-T 額定/性能 21

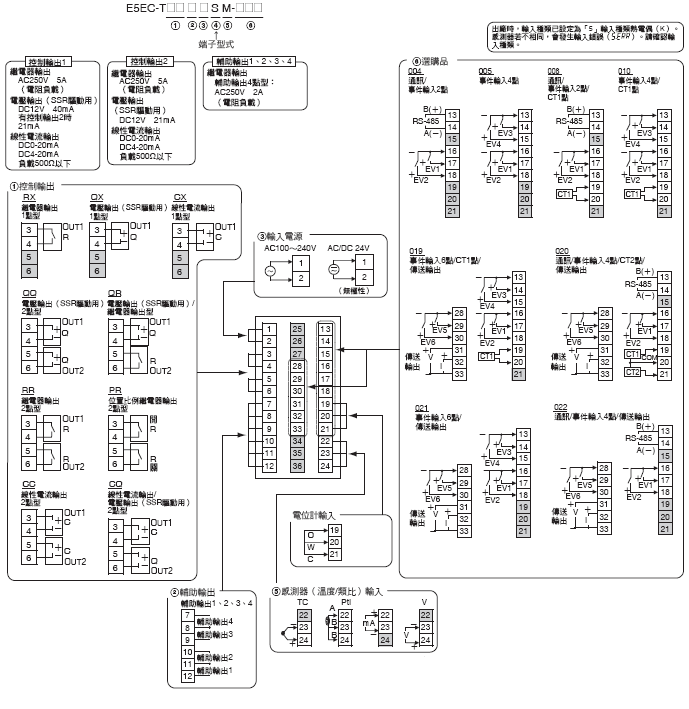

外部連接圖

E5EC-T型

3289_sp_5

註1. 端子的用途因機型而異。
2. 請勿連接到顯示為灰色的端子。
3. 為符合EMC規格，感測器的長度請使用30m以內。
若超過30m則不符合EMC規格，敬請注意。
4. 請使用M3連接壓接端子。

（單位：mm）

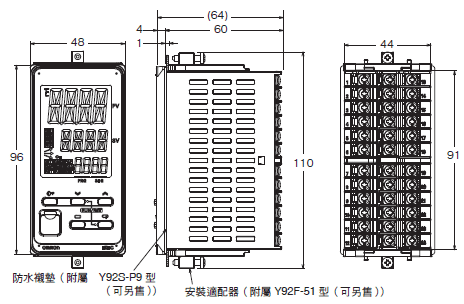

本體

E5EC-T型

設定工具埠位在本產品的正面面板與上方。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB 序列通訊轉換纜線的狀態下使用本產品。

E5EC-T 外觀尺寸 3

・安裝面板厚度為1～8mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・若要進行防水安裝，請將防水襯墊插入本體。
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。

＊控制輸出1、2之選擇：QQ、QR、RR、CC、PR、CQ
選配No.選擇：選擇019、020、021、022的組合機型且採用密合安裝方式使用時，環境溫度請勿超過45℃。
如需在環境溫度55℃ 下使用，安裝時請保留以下間隔。

E5EC-T 外觀尺寸 4

選購品（另售）

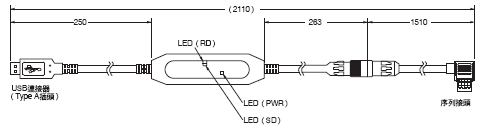

USB序列轉換纜線

E58-CIFQ2型

3289_dm_4

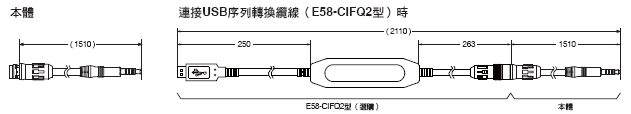

通訊轉換纜線

E58-CIFQ2-E型

3289_dm_5

註. 請務必與E58-CIFQ2型成組使用。

端子蓋

E53-COV24型（3入）

E5EC-T 外觀尺寸 11

防水襯墊

Y92S-P9型〔DIN48×96用〕

E5EC-T 外觀尺寸 13

隨附於產品。若防水襯墊遺失、損毀時請另行訂購。使用防水襯墊時，保護構造為IP66。
此外，E5EC-T型/E5AC-T型的正面設定工具埠蓋供頂部面板請確實關閉。
（防水襯墊及正面設定工具埠蓋供頂部面板會因使用環境而劣化、收縮或硬化，
為確保IP66的防水等級，建議您定期更換。定期更換時期因使用環境而異。請客戶自行確認。
請以3年以內為基準。）如不需要防水構造，則無需安裝防水襯墊。

設定工具埠蓋供頂部面板

Y92S-P7型

E5EC-T 外觀尺寸 15

設定工具埠蓋供頂部面板如有遺失、破損，請另行訂購。
此選購品會因使用環境而劣化、收縮或硬化，建議您定期更換。

安裝適配器

Y92F-51型（2入）

E5EC-T 外觀尺寸 17

整組隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。

防水保護蓋

Y92A-49N型（48×96用）

E5EC-T 外觀尺寸 19

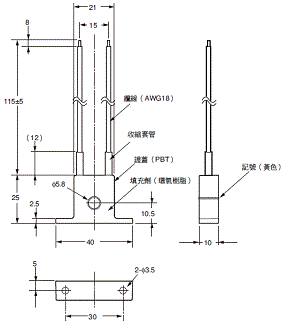

比流器

E54-CT1型

E5EC-T 外觀尺寸 21

貫通電流（Io）對輸出電壓（Eo）特性（參考值）

E54-CT1L型

3289_dm_11_1

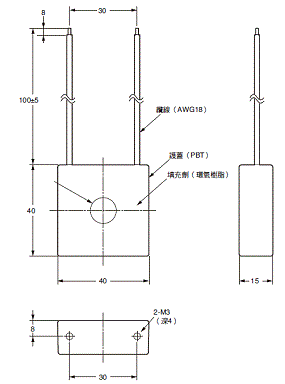

E54-CT3型

E5EC-T 外觀尺寸 24

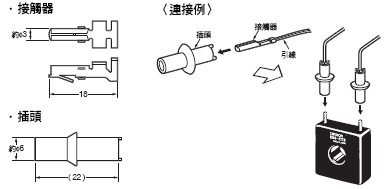

E54-CT3型選購品

E5EC-T 外觀尺寸 25

E54-CT1型

E5EC-T 外觀尺寸 26

連續最高加熱電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω

貫通電流（Io）對輸出電壓（Eo）特性（參考值）

E54-CT3型

E5EC-T 外觀尺寸 28

連續最高加熱電流：120A （50/60Hz）（但OMRON的溫度控制器之連續最高加熱電流值為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω

E54-CT3L型

3289_dm_15_1

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
E5[]C/E5[]C-T 規格說明書 SGTD-073-TW5
[47736KB] 		2022年10月14日
20221014
 E5[]C/E5[]C-T 規格說明書
E5[]C 型錄 SGTD-079
[63388KB] 		2016年7月5日
20160705
 E5[]C 型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
E5[]C, E5[]C-T Data Sheet H177-E1-14
[40869KB] 		Jun 16, 2022
20220616
 E5[]C, E5[]C-T Data Sheet
E5[]C-T Catalog H187-E1-02
[2188KB] 		May 21, 2020
20200521
 E5[]C-T Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
