E5CC-T
產品特色
E5[]C型系列全新推出程式型產品。 採用最大256段的程式容量， 支援多樣化的應用。
可設定最多8組程式（模式） ×32段（步驟）的程式。
採用高15.2mm的白色PV顯示器，提供更高的辨識清晰度。
實現高速取樣50ms。
具備輔助輸出（3點）、事件輸入（最多4點）及傳送輸出，支援廣泛層面的應用。
機身精巧，深度僅有60mm。
使用通訊轉換纜線（選購）連接電腦後，不用電源配線即可進行設定。透過CX-Thermo （選購）進行設定亦同樣簡便。
透過無程式通訊方式，輕鬆連接PLC。利用組合通訊功能可讓溫度控制器彼此相互連結。

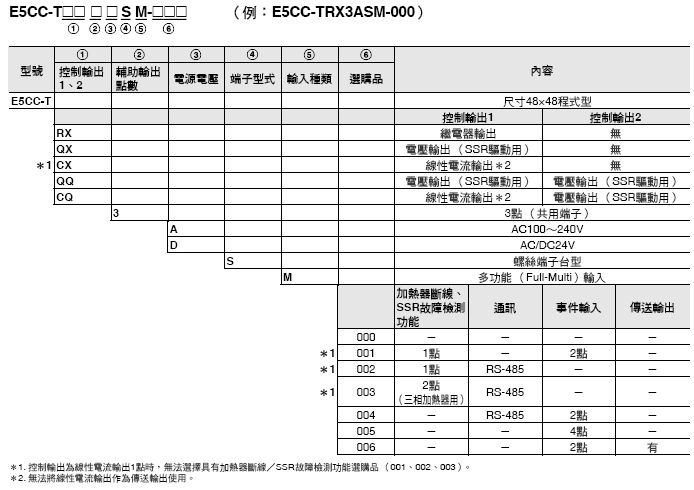

型號構成
型號組成說明
螺絲端子台型
關於加熱與冷卻控制
使用加熱與冷卻控制時請注意以下要點
A控制輸出的配置
無控制輸出2時：將輔助輸出作為控制輸出（冷卻側）使用。
有控制輸出2時：將控制輸出2點各自用於加熱側、冷卻側。
（何者為加熱側、冷卻側皆可。）
B關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。
選購品（另售）
USB序列轉換纜線
| 型號 |
|---|
| E58-CIFQ2 |
端子蓋
| 型號 |
|---|
| E53-COV17 |
| E53-COV23 |
註. E53-COV10型無法使用，敬請注意。
安裝後的外觀尺寸請參照第 84 頁。
防水襯墊
| 型號 |
|---|
| Y92S-P8 |
比流器（CT）
| 孔徑 | 型號 |
|---|---|
| φ5.8 | E54-CT1 |
| φ12.0 | E54-CT3 |
適配器
| 型號 |
|---|
| Y92F-45 |
防水保護蓋
| 型號 |
|---|
| Y92A-48N |
安裝適配器
| 型號 |
|---|
| Y92F-49 |
鋁軌安裝適配器
| 型號 |
|---|
| Y92F-52 |
保護套
| 種類 | 型號 |
|---|---|
| 硬式保護套 | Y92A-48H |
| 軟式保護套 | Y92A-48D |
溫控支援軟體CX-Thermo （CXThermo）
| 型號 |
|---|
| EST2-2C-MV4 |
註. E5CC-T型支援CX-Thermo Ver.4.61以上。
有關CX-Thermo的使用環境，請參閱本公司網站（https://www.omron.com.tw） 的「EST2-2C-MV4型」。
額定
| 電源電壓 | 電源電壓A類型：AC100～240V 50/60Hz 電源電壓D類型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110% | |
| 消耗電力 | 7.5VA以下(AC100～240V)、4 1VA以下(AC24V) /2.3W以下(DC24V) | |
| 感測器輸入 | 溫度輸入 熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金阻抗測溫體：Pt100、JPt100 非接觸式感測器(ES1B)：10～70℃、60～120℃、115～165℃、140～260℃ 類比輸入 電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V |
|
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式） | |
| 控制方式 | 2 PID控制(附自動調節)或ON/OFF | |
| 控制輸出 | 繼電器輸出 | 1a AC250V 3A (電阻負載)電氣壽命10萬次最小適用負載5V 10mA (參考值) |
| 電壓輸出 (SSR驅動用) |
輸出電壓DC12V±20% (PNP) 最大負載電流21mA，附短路保護回路 | |
| 線性電流 輸出 |
DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000 | |
| 輔助輸出 | 點數 | 3點 |
| 輸出規格 | 繼電器輸出1a AC250V，3輸出型：2A (電阻負載) 電氣壽命10萬次最小適用負載為5V 10mA (參考值) |
|
| 事件輸入 | 點數 | 2點或4點(依機種而定) |
| 外部輸入 接點規格 |
有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下 | ||
| 流出電流：約7mA (每1接點) | ||
| 傳送輸出 | 點數 | 1點(視機種而定：有傳送輸出的型式) |
| 輸出規格 | 電流輸出：DC4～20mA負載：500Ω以下 解析度：約10,000 線性電壓輸出：DC1～5V 負載：1kΩ以上 解析度：約10,000 |
|
| 設定方式 | 使用前置面板鍵數位設定 | |
| 指示方式 | 11段數位顯示及個別指示 文字高度PV：15.2mm，SV：7.1mm |
|
| BANK切換功能 | 無 | |
| 其他功能 | 手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能 （包含SSR故障檢測）、40％ AT、100％ AT、操作量限制、輸入數位濾波器、穩建調校(Robust tuning)、 PV輸入值補正、保護功能、開平方根演算功能、操作量變化率限制、邏輯運算、溫度狀態指示功能、 輸入移動平均、顯示亮度設定 |
|
| 使用環境溫度 | -10～+55℃ (不可結露或結冰) | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃ (不可結露或結冰) | |
| 高度 | 2,000m以下 | |
| 建議保險絲 | T2A、AC250V時間延遲低遮斷容量 | |
| 設置環境 | 設置類別Ⅱ，污染度2 (依據IEC61010-1) | |
輸入範圍

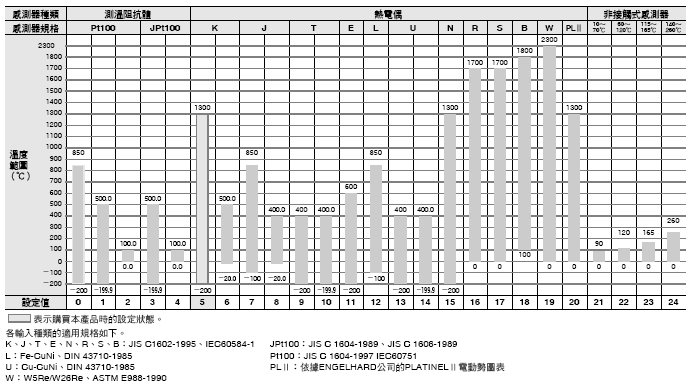

溫度輸入
類比輸入
| 輸入種類 | 電流 | 電壓 | |||
|---|---|---|---|---|---|
| 輸入規格 | 4～20mA | 0～20mA | 1～5V | 0～5V | 0～10V |
| 設定範圍 | 根據刻度指示在下列任一種範圍內使用 -1999～9999、-199.9～999.9、 -19.99～99.99、-1.999～9.999 |
||||
| 設定值 | 25 | 26 | 27 | 28 | 29 |
警報類型
本產品提供以下17種警報類型，可針對各種警報分別進行設定。初始值為「2：上限值」。（註）
輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲（0～999s）。
註. 具有加熱器斷線／SSR故障檢測功能的機型，其「警報1」預設為「加熱器警報（HA）」，
在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能，請透過輸出分配功能配置警報1。
| 設定値 | 警報類型 | 警報輸出功能 | 功能說明 | |
|---|---|---|---|---|
| 警報值(X)為正 | 警報值(X)為負 | |||
| 0 | 無警報功能 | 出力OFF | 無警報功能。 | |
| 1 | 上下限＊1 |
 |
＊2 | 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 超出偏差值則警報ON。 |
| 2 (初始值) |
上限 |
 |
 |
以警報值(X)設定相對於目標值(SP)的上方偏差。 超過偏差值則警報ON。 |
| 3 | 下限 |
 |
 |
以警報值(X)設定相對於目標值(SP)的下方偏差。 低於偏差值則警報ON。 |
| 4 | 上下限範圍＊1 |
 |
＊3 | 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 在偏差值內則警報ON。 |
| 5 | 附上下限待機 時序＊1 |
 |
＊4 | 「1：上下限」的警報動作附有待機時序功能。＊6 |
| 6 | 附上限待機時序 |
 |
 |
「2：上限」的警報動作附有待機時序功能。＊6 |
| 7 | 附下限待機時序 |
 |
 |
「3：下限」的警報動作附有待機時序功能。＊6 |
| 8 | 絕對值上限 |
 |
 |
無論目標值(SP)為何，只要當目前值(PV)大於警報值(X)時警報即變成ON。 |
| 9 | 絕對值下限 |
 |
 |
無論目標值(SP)為何，只要當目前值(PV)小於警報值(X)時警報即變成ON。 |
| 10 | 絕對值上限待機 時序 |
 |
 |
「8：絕對值上限」的警報動作附有待機時序功能。＊6 |
| 11 | 絕對值下限待機 程序 |
 |
 |
「9：絕對值下限」的警報動作附有待機時序功能。＊6 |
| 12 | LBA (僅限警報1類型) |
―― | ＊7 | |
| 13 | PV變化率警報 | ―― | ＊8 | |
| 14 | SP絕對值上限 |
 |
 |
當目標值(SP)大於警報值(X)時，警報即變成ON。 |
| 15 | SP絕對值下限 |
 |
 |
當目標值(SP)小於警報值(X)時，警報即變成ON。 |
| 16 | MV絕對值上限＊9 |
標準控制時
|
標準控制時
 |
當操作量(MV)大於警報值(X)時，警報即變成ON。 |
|
加熱/冷卻控制時
|
加熱/冷卻控制時 (加熱操作量) 常時ON |
|||
| 17 | MV絕對值下限＊9 |
標準控制時
|
標準控制時
 |
當操作量(MV)小於警報值(X)時，警報即變成ON。 |
|
加熱/冷卻控制時
|
加熱/冷卻控制時 (冷卻操作量) 常時ON |
|||
＊1. 設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。
＊2. 設定值：1 上下限警報
＊3. 設定值：4 上下限範圍
＊4. 設定值：5附上下限待機時序警報

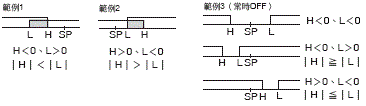

發生「＊2」的上下限警報時
・範例1、2時
若遲滯的上下限重疊時，警報為常時OFF
・範例3時為常時OFF
＊5. 設定值：5附上下限待機時序警報若遲滯的上下限重疊時，警報為常時OFF
＊6. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「4-11項警報遲滯」的「待機時序」。
＊7. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「5-10項迴路斷線警報」的「迴路斷線警報（LBA）」。
＊8. 請參閱「E5[]C-T型數位調節器程式型使用手冊」「4-10項如何輸出警報」的「●PV變化率警報」。
＊9. 進行加熱/冷卻控制時，MV絕對值上限警報僅對加熱操作量發揮作用，而MV絕對值下限警報僅對冷卻操作量發揮作用。
性能
| 顯示精度 (環境溫度23℃) |
熱電偶： (以指示值±0.3%或±1℃ 中較大者為準) ±1位數以下＊1 白金阻抗測溫體：(以指示值±0.2%或±0.8℃ 中較大者為準) ±1位數以下 類比輸入： ±0.2%FS±1位數以下 CT輸入： ±5%FS±1位數以下 |
|
|---|---|---|
| 傳送輸出精度 | ±0.3%FS以下 | |
| 溫度的影響＊2 | 熱電偶輸入(R、S、B、W、PLⅡ)：(以指示值±1%或±10℃ 中較大者為準) ±1位數以下 其他熱電偶輸入：(指示值的±1%或±4℃ 中以較大者為準) ±1位數以下＊3 白金阻抗測溫體：(以指示值±1%或±2℃ 中較大者為準) ±1位數以下 類比輸入：±1%FS±1位數以下 CT輸入：±5%FS±1位數以下 |
|
| 電壓的影響＊2 | ||
| 電磁干擾的影響 （EN61326-1規格） |
||
| 輸入取樣週期 | 50ms | |
| 感度調整 | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.01～99.99%FS (0.01%FS單位) |
|
| 比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4 | |
| 微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4 | |
| 冷卻比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 冷卻積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4 | |
| 冷卻微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊4 | |
| 控制週期 | 0.1、0.2、0.5、1～99s (1s單位) | |
| 手動重置值 | 0.0～100.0% (0.1%單位) | |
| 警報設定範圍 | -1999～9999 (小數點位置依輸入種類而定) | |
| 信號源阻抗影響 | 熱電偶：0.1℃/Ω以下(100Ω以下)，白金阻抗測溫體：0.1℃/Ω以下(10Ω以下) | |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |
| 耐電壓 | AC3,000V 50或60Hz 1min (異極充電部端子) | |
| 震動 | 誤動作 | 10～55Hz 20m/s2 3軸方向10min |
| 耐久 | 10～55Hz 20m/s2 3軸方向2h | |
| 衝擊 | 誤動作 | 100m/s2 3軸方向各3次 |
| 耐久 | 300m/s2 3軸方向各3次 | |
| 重量 | 本體：約120g 安裝適配器：約10g | |
| 保護構造 | 正面面板：IP66，後蓋：IP20，端子部：IP00 | |
| 記憶體保護 | 非揮發性記憶體(寫入次數：100萬次) | |
| 設定工具 | CX-Thermo Ver.4.61以上 | |
| 設定工具連接埠 | E5CC-T型頂面：使用USB序列轉換纜線E58-CIFQ2型，與電腦側USB連接埠連接＊5 | |
| 規格 | 認證規格 | cULus：UL 61010-1/CSA C22.2 No.61010-1、韓國無線規則（電波法：KC標章）（僅部分型號）＊6 |
| 適用規格 | EN61010-1 （IEC61010-1）、RCM | |
| EMC指令 | EMI EN61326＊7 放射性危害強度EN55011 Group 1 class A 雜訊端子電壓EN55011 Group 1 class A EMS EN61326＊7 靜電放電抗擾性EN61000-4-2 電磁場抗擾度EN61000-4-3 無線電脈衝抗擾性EN61000-4-4 傳導干擾抗擾性EN61000-4-6 突波抗擾性EN61000-4-5 電壓突降/電斷抗擾性EN61000-4-11 |
|
＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。B的400～800℃ 規定在±3℃ 以下。
R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3%PV或±3℃ 中較大者為準） ±1位數以下。
PLⅡ為（以±0.3%PV或±2℃ 中較大者為準） ±1位數。
＊2. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊3. K感測器的－100℃ 以下為±10℃ 以內
＊4. 單位以「積分/微分時間單位」的設定為準。
＊5. 可同時使用外部序列通訊（RS-485）與USB序列轉換纜線通訊
＊6. 支援型號請參閱本公司網站（https://www.omron.com.tw）的「規格認證」。
＊7. 工業電磁環境（EN/ IEC61326-1 第2表）
程式控制功能
| 程式(模式)數 | 8 | |
|---|---|---|
| 段數(步驟) | 32 | |
| 區段設定方式 | 時間設定(以目標值、時間設定段) | |
| 斜率設定(以段型式、目標值、斜率、時間設定段) | ||
| 區段時間 | 0小時0分～99小時59分 | |
| 0分0秒～99分59秒 | ||
| 警報設定 | 依每個程式設定 | |
| 重置動作 | 可從控制停止、固定指令控制中擇一 | |
| 電源投入後動作 | 可從繼續、重置、執行、手動模式中擇一 | |
| PID組 | 組數 | 8組 |
| 設定方式 | 依每個程式設定(有自動PID組選項) | |
| 警報SP功能 | 可從執行中目標值、對象目標值中擇一 | |
| 程式控制狀態 | 區段操作 | 優先、程式區段跳躍、保持、等待 |
| 程式操作 | 程式重覆、程式連結 | |
| 等待 | 等待方式 | 段結束時 |
| 設定等待寬度 | 所有程式共通的等待寬度 | |
| 時間信號 | 輸出點數 | 2點 |
| ON/OFF次數 | 各1次/點 | |
| 設定方式 | 依每個程式設定 | |
| 程式狀態輸出 | 程式終端輸出(可設定脈衝寬)、執行中輸出、階段輸出 | |
| 程式開始動作 | PV啟動 | 可從SP啟動、PV啟動(優先勾選)中擇一 |
| 待機 | 0小時0分～99小時59分 | |
| 0日0小時～99日23小時 | ||
| 操作結束後動作 | 可從重置、繼續、固定指令SP模式中擇一 | |
| 程式SP切換 | 所有程式共通的程式SP切換值 | |
USB序列轉換纜線規格
| 支援OS | Windows XP/Vista/7/8/10 ＊1 |
|---|---|
| 支援軟體 | CX-Thermo Ver.4.61以上 |
| 支援機型 | E5[]C-T型系列、E5[]C型系列、E5CB型系列 |
| USB I/F規格 | 依據USB Specification 2.0 |
| DTE速度 | 38400bps |
| 連接器規格 | 電腦側：USB (Type A插頭) 溫度控制器側：專用序列連接器 |
| 電源 | 總線電源(由USB主機控制器供電)＊ |
| 電源電壓 | DC5V |
| 消耗電流 | 最大450mA |
| 輸出電壓 | DC4.7±0.2V (由USB序列轉換纜線對溫度控制器供電) |
| 輸出電流 | 最大250mA (由USB序列轉換纜線對溫度控制器供電) |
| 使用環境溫度 | 0～+55℃ (不可結露或結冰) |
| 使用環境濕度 | 相對濕度10～80% |
| 保存溫度 | -20～+60℃ (不可結露或結冰) |
| 儲存濕度 | 相對濕度10～80% |
| 高度 | 2,000m以下 |
| 重量 | 約120g |
＊1. Windows 10支援CX-Thermo Ver. 4.65以上版本。
＊2. USB連接埠請使用High-Power連接埠。
註. 必須在電腦上安裝驅動程式。安裝方法請參閱纜線隨附的操作說明書。
通訊規格
| 傳輸路徑連接 | RS-485：多點(Multi-drop) |
|---|---|
| 通訊方式 | RS-485 (2線式半雙工) |
| 同步方式 | 非同步方式 |
| 通訊協定 | CompoWay/F、Modbus |
| 通訊速度＊ | 9600、19200、38400、57600bps |
| 傳送碼 | ASCII |
| 資料位元長度＊ | 7、8位元 |
| 結束位元長度＊ | 1、2位元 |
| 錯誤檢出 | 垂直同位(無、偶數、奇數) BCC (區塊檢查字元) CompoWay/F時 CRC-16 Modbus時 |
| 流程控制 | 無 |
| 介面 | RS-485 |
| 重試功能 | 無 |
| 通訊緩衝區 | 217位元組 |
| 通訊響應傳送等待時間 | 0～99ms 初始值：20ms |
通訊功能
| 無程式通訊功能 | 此功能是透過PLC的記憶體讀寫E5[]C-T型的參數，或使E5[]C-T型運行/重置。 E5[]C-T型會自動與PLC進行通訊，故無需編寫通訊程式。 可連接溫控器數量：最多32台 對象PLC：OMRON製PLC CS、CJ、CP系列 三菱電機製PLC MELSEC Q系列、L系列 |
|---|---|
| 組合通訊功能 | 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。 可設定斜率及偏差值等作為目標值。 可連接溫控器數量：最多32台(包含主局) |
| 複製功能＊ | 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送設定參數。 |
＊支援無程式通訊功能與組合通訊功能。
額定規格之比流器（CT）（選購）
| 耐電壓 | AC1,000V(1min) |
|---|---|
| 耐震動 | 50Hz、98m/s2 |
| 重量 | 約11.5g (E54-CT1)：約50g (E54-CT3) |
| 選購品(僅限E54-CT3型) | 接觸器(2個) 插頭(2個) |
加熱器斷線／SSR故障
| CT輸入(加熱電流檢測用) | 單相加熱器檢測功能型：1點 單相或3相加熱器用檢測功能型：2點 |
|---|---|
| 最大加熱器電流 | AC50A |
| 輸入電流值指示精度 | ±5%FS±1位數以下 |
| 加熱器斷線警報設定範圍＊1 | 0.1～49.9A (0.1A單位) 檢出最小ON時間：100ms＊3 |
| SSR故障警報設定範圍＊2 | 0.1～49.9A (0.1A單位) 檢出最小OFF時間：100ms＊4 |
（加熱器斷線檢測電流值）時，使輸出變成ON。
＊2. SSR故障警報在於量測控制輸出為OFF時的加熱電流，當其值大於設定值
（SSR故障檢出電流值）時，使輸出變成ON。
＊3. 控制週期0.1s、0.2s時為30ms
＊4. 控制週期0.1s、0.2s時為35ms
繼電器電氣壽命曲線（參考值）

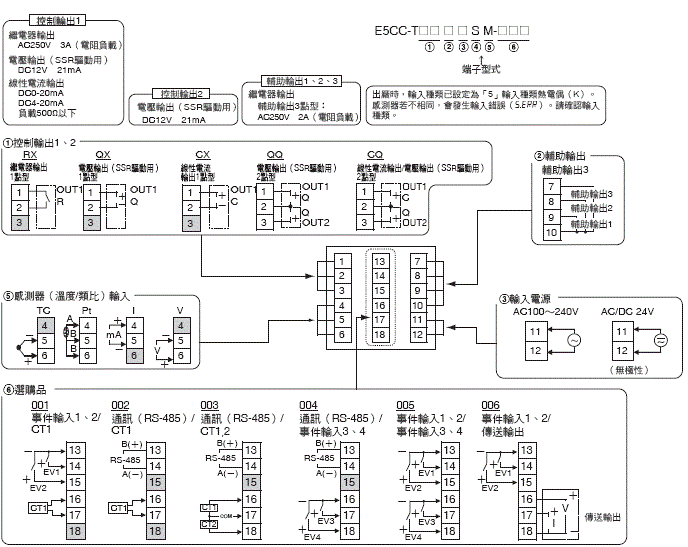

外部連接圖
註1. 端子的用途因機型而異。
2. 請勿連接到顯示為灰色的端子。
3. 為符合EMC規格，感測器的長度請使用30m以內。
若超過30m則不符合EMC規格，敬請注意。
4. 請使用M3連接壓接端子。
（單位：mm）

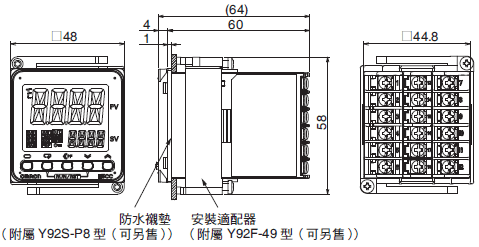

本體
E5CC-T型
設定工具埠用的連接埠位在本產品的頂面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。
・安裝面板厚度為1～5mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・若要進行防水安裝，請將防水襯墊插入本體。
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
・將Y92A-48N型與USB 序列轉換纜線組合使用時，控制盤的厚度請設為1 ～3mm。
選購品（另售）

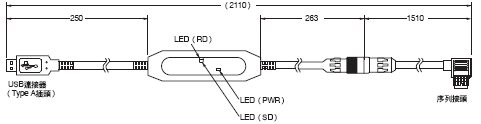

USB序列轉換纜線
E58-CIFQ2型
端子蓋
E53-COV17型
端子蓋
E53-COV23型（3入）
防水襯墊
Y92S-P8型〔DIN48×48用〕
隨附於產品。
若防水襯墊遺失、損毀時請另行訂購。
使用防水襯墊時，保護構造相當於IP66。
（IP66會因使用環境而劣化、收縮或硬化，
為確保防水等級，建議您定期更換。定期更換時期因使用環境而異。
請客戶自行確認。請以3年以內為基準。）
如不需要防水構造，則無需安裝防水襯墊。

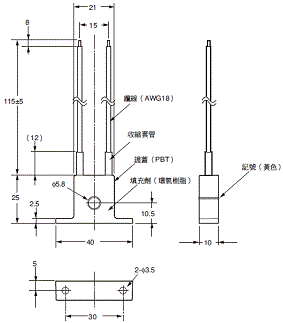

比流器
E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型
連續最高加熱電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω
E54-CT1L型

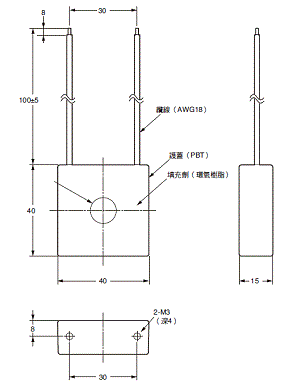

E54-CT3型

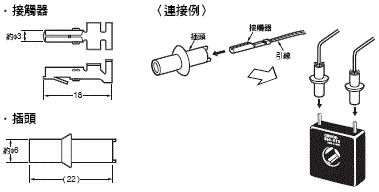

E54-CT3型選購品
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型
連續最高加熱電流：120A （50/60Hz）
（但OMRON的溫度控制器之連續最高加熱電流值為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω
E54-CT3L型

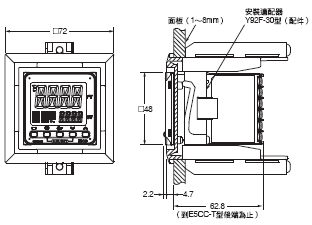

適配器
Y92F-45型
註1. 請於已加工為E5B[]型用面板時使用。
2. 適配器的顏色為黑色。
3. 使用Y92F-45型時，無法使用USB序列轉換纜線E58-CIFQ2型。
如要透過USB序列轉換纜線進行設定，請先進行設定後再安裝面板。
4. 無法與隨附於E5CC-T型本體的Y92F-49型組合使用。
〈E5CC-T型安裝例〉
鋁軌安裝適配器
Y92F-52型
註. 無法與端子蓋併用。
請拆卸端子蓋後使用。
此為用來將E5CC-T型安裝至鋁軌的適配器。
不需要為了盤內安裝而進行鈑金、
或為了加裝而進行盤面開孔加工。
〈E5CC-T型安裝例〉

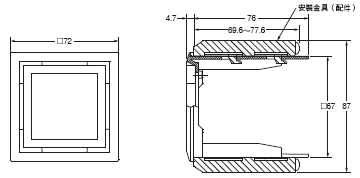

防水保護蓋
Y92A-48N型
安裝適配器
Y92F-49型
隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。
保護套
Y92A-48D型
註. 安裝防水襯墊後無法使用本選購品。
此為軟式的保護套。
裝上保護套後仍可操作產品。
保護套
Y92A-48H型
此為硬式的保護套。
請作為防止誤操作等使用。
