E5AC

E5AC

產品特色
採用大型白色PV顯示器，提高辨識清晰度。無論在選擇、操作、設定各方面，好用度百分百。
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

賦予控制盤全新價值

控制盤為生產單位的核心裝置。只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel *1」，並藉由各種做法，實現控制盤升級及製程改革的目標。

E5AC 特長 2

*1 Value Design for Panel

藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。

搭配Value Design對應產品使用，即可大大提升控制盤價值。

不斷引領著控制盤升級的溫度控制器

E5AC 特長 3

有效協助控制盤/裝置的小型化與功能的高階化

． 產品系列豐富，可適用各種控制盤/裝置尺寸
． 藉由優異的控制性能，協助達成裝置的高速化並提升良品率

提升設計、組裝到稼動的整體效率

． 有效減少客戶控制盤/裝置設計以及運用等各種製程的工時

控制盤/裝置易用性全面革新

． 採用高視野度、高對比度LCD顯示，可視性絕佳
．減少生產單位輸入設定值所需之作業負載

已通過主要的安全認證

E5AC 特長 7

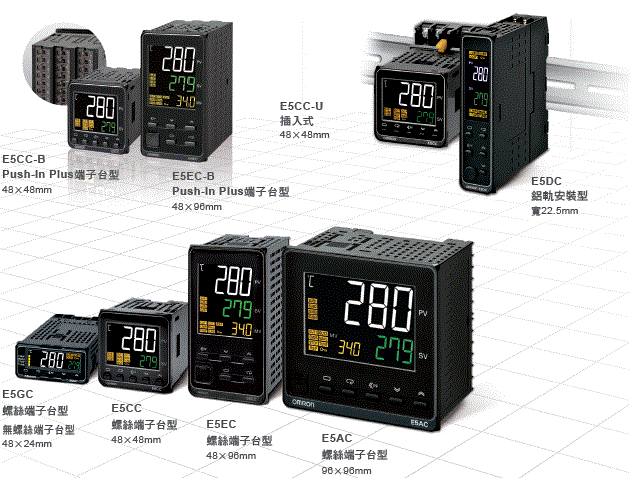

產品系列豐富，可適用各種控制盤/裝置尺寸

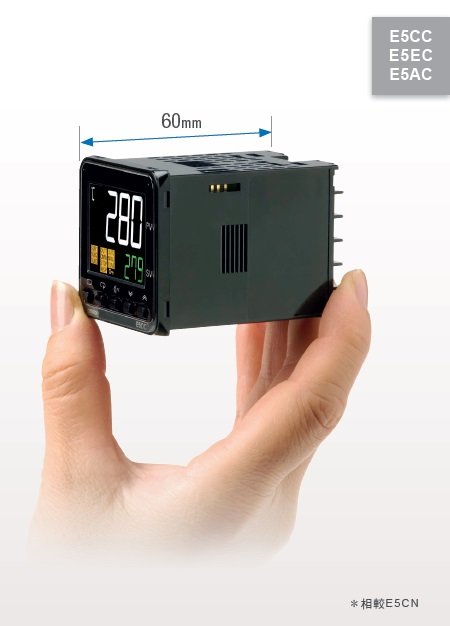

機身短又輕巧，深度僅60mm，有效減少設置空間

相較於本公司舊型產品，機身縮小77%*。
機身更薄，適用更小的設置空間。

E5AC 特長 9

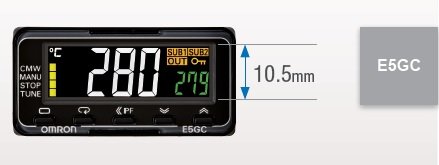

有效減少盤面空間

尺寸僅48×24，但仍能顯示字元高度大於10mm之目前值，且目標值採2段顯示方式。
兼顧盤面精簡與容易判讀等兩大特色。

E5AC 特長 10

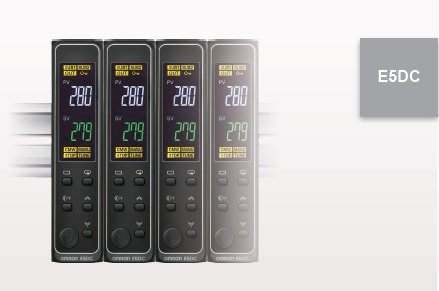

易用性和盤面型相同，體積精巧，適合裝設於控制盤內

鋁軌安裝型寬度22.5mm，易用性與E5[]C系列同級。
體積精巧，適合盤內安裝。

E5AC 特長 11

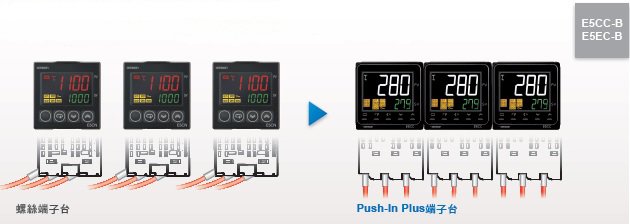

Push-In Plus端台型水平密合性更高

採用後方配線的Push-In Plus端子台型，因此水平安裝密合性更高，有效精簡盤面。

E5AC 特長 12

藉由優異的控制性能，協助達成裝置的高速化並提升良品率

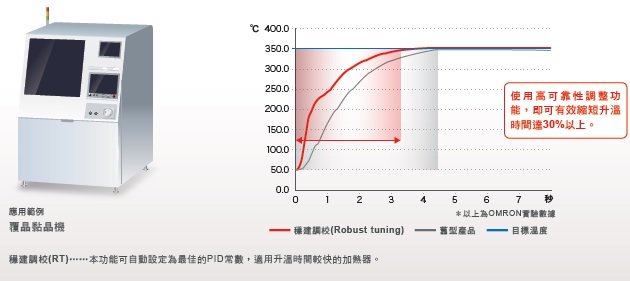

採用高速控制方式，可將裝置性能發揮至極致

只要一次自動微調(高可靠性微調)，即可實現350°C/3秒＊的高速控制目標。
零過衝，控制穩定度更高。

E5AC 特長 14

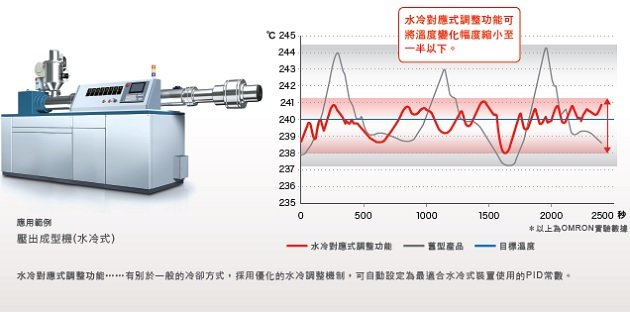

採用穩定控制方式，有效改善良品率

即使是不易穩定控制的壓出成型機，也能透過水冷對應式調整功能，實現穩定控制的目標。
藉由穩定控制方式，達成節能目標。

E5AC 特長 15

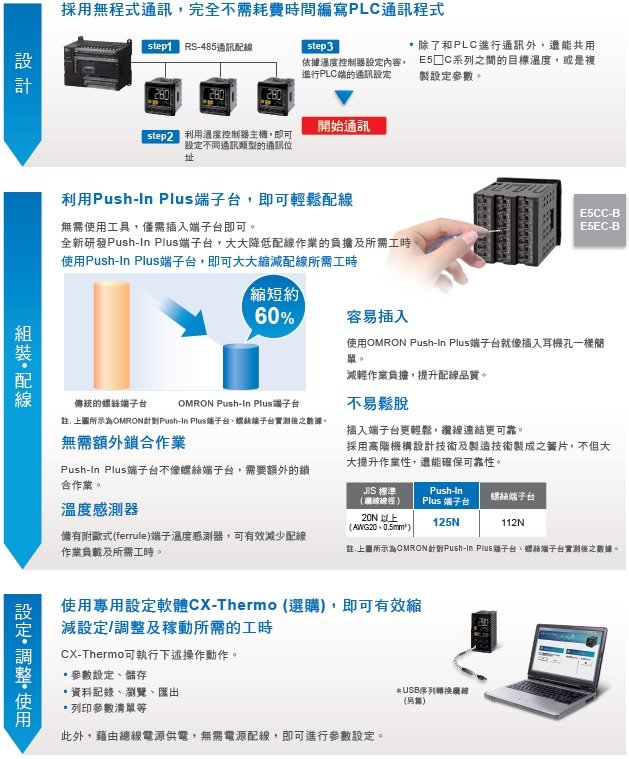

提升設計、組裝到稼動的整體效率

E5AC 特長 16

控制盤/裝置易用性全面革新

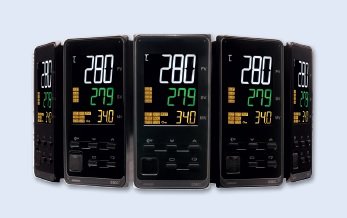

生產單位更能輕鬆確認顯示值

黑色背景搭配大字體白色顯示，可視性絕佳。作業員移動距離最小化，有效提升作業效率。

E5AC 特長 19

採用高對比度顯示，無論所在環境亮度如何均可輕鬆確認。

E5AC 特長 20

內置廣視角LCD顯示，確認目前值更輕鬆。

減少生產單位輸入設定值所需之作業負擔

結合多種功能，大大縮短溫度控制器使用及變更設定所需時間。

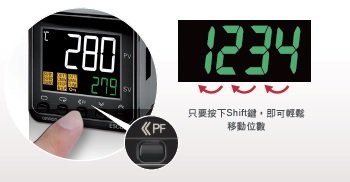

按下Shift鍵[《PF ] ，即可立刻移動至其他位數。現場單位更能輕鬆輸入數值。

E5AC 特長 21

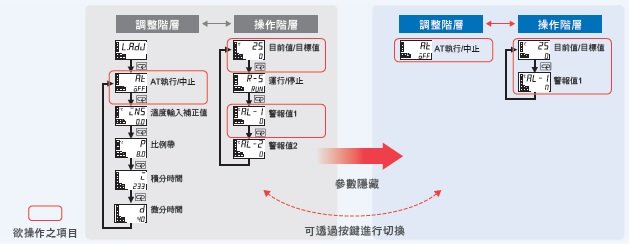

CX-Thermo的效用

使用參數隱藏功能，則畫面上僅會顯示所需的參數。

如此就能縮短換線時所需耗費的變更設定時間。

E5AC 特長 22

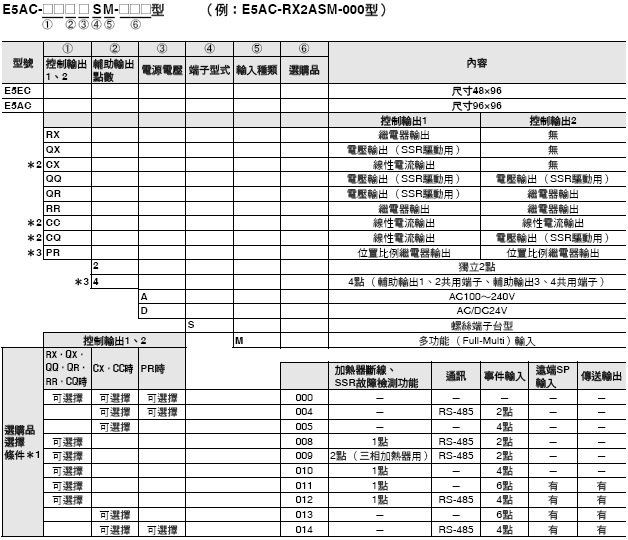

型號組成說明

螺絲端子台型

3157_lu_1

＊1. 可選擇的選購品依控制輸出的種類而異。
＊2. 無法將控制輸出作為簡易傳送輸出使用。
＊3. 對控制輸出1、2選擇PR時，輔助輸出點數只能選擇4點。
註. E5EC型/E5AC型也提供拆卸型，詳情請洽經銷商。

關於加熱與冷卻控制

使用加熱與冷卻控制時請注意以下要點


①控制輸出的配置
無控制輸出2時：將輔助輸出作為控制輸出（冷卻側）使用。
有控制輸出2時：將控制輸出2點各自用於加熱側、冷卻側。
（何者為加熱側、冷卻側皆可。）


②關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。

選購品（另售）

USB序列轉換纜線

型號
E58-CIFQ2

通訊轉換纜線

型號
E58-CIFQ2-E
註. 請務必與E58-CIFQ2型成組使用。
使用正面面板設定工具埠時需要用到。

端子蓋

型號
E53-COV24

防水襯墊

型號
Y92S-P10

註. 本防水襯墊隨附於本體。


防水保護蓋

型號
Y92A-96N

正面面板埠蓋

型號
Y92S-P7

註. 本正面面板埠蓋隨附於本體。


安裝適配器

型號
Y92F-51

註. 本安裝適配器隨附於本體。


比流器（CT）

孔徑 型號
φ5.8 E54-CT1
φ12.0 E54-CT3

溫控支援軟體CX-Thermo （CXThermo）

型號
EST2-2C-MV4

註. E5AC型支援CX-Thermo Ver.4.5以上。
有關CX-Thermo的使用環境，請參閱本公司網站（https://www.omron.com.tw）的「EST2-2C-MV4型」。

額定

電源電壓 電源電壓A類型：AC100～240V 50/60Hz
電源電壓D類型：AC24V 50/60Hz/DC24V
容許電壓變動範圍 電源電壓的85～110％

消耗電力

E5AC

選購品-000型：7.0VA以下（AC100～240V）、4.2VA以下（AC24V） /2.4W以下（DC24V）
上述以外：9.0VA以下（AC100～240V）、5.6VA以下（AC24V） /3.4W以下（DC24V）
感測器輸入 溫度輸入
熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ
白金阻抗測溫體：Pt100、JPt100
非接觸式溫度感測器（ES1B型）：10～70℃、60～120℃、115～165℃、140～260℃
類比輸入
電流輸入：4～20mA、0～20mA
電壓輸入：1～5V、0～5V、0～10V
輸入阻抗 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式）
控制方式 ON/OFF或2 PID控制（附自動調節功能）
控制輸出 繼電器輸出 1a AC250V 5A （電阻負載）電氣壽命10萬次 最小適用負載 5V 10mA （參考值）
電壓輸出
(SSR驅動用)		 輸出電壓DC12V±20% （PNP） 最大負載電流40mA，附短路保護回路
（配備控制輸出2的機型其最大負載電流為21mA）
線性電流輸出 DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000
輔助輸出 點數 2點或4點（視機種而定）
輸出規格 繼電器輸出1a AC250V、2組輸出型：3A （電阻負載）或4組輸出型：2A （電阻負載）
電氣壽命10萬次 最小適用負載5V 10mA （參考值）
事件輸入 點數 2點、4點及6點（視機種而定）
外部輸入
接點規格		 有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上
無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下
流出電流：約7mA （每1接點）
傳送輸出 點數 1點（視機種而定：有傳送輸出的型式）
輸出規格 電流輸出：DC4～20mA 負載：500Ω以下 解析度：約10,000
線性電壓輸出：DC1～5V 負載：1kΩ以上 解析度：約10,000
遠端SP輸入 電流輸入：DC4～20mA、DC0～20mA （輸入阻抗150Ω以下）
電壓輸入：DC1～5V、DC0～5V、DC0～10V （輸入阻抗1MΩ以上）
電位計輸入 100Ω～10kΩ
設定方式 使用前置面板鍵數位設定
指示方式 11段數位顯示及個別指示
文字高度E5EC型：PV：18.0mm、SV：11.0mm、MV：7.8mm
E5AC型：PV：25.0mm，SV：15.0mm，MV：9.5mm
3段顯示。 內容：PV/SV/MV，PV/SV/多重SP或殘留時間
位數：PV、SV、MV皆為4位數
多重SP功能 最多記憶8個目標值（SP0～SP7），可透過事件輸入、按鍵操作或序列通訊進行選擇
BANK切換功能 無
其他功能 手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能
（包含SSR故障檢測）、40％ AT、100％ AT、操作量限制、輸入數位濾波器、自動調校、
穩建調校(Robust tuning)、PV輸入值補正、運行/停止、保護功能、開平方根演算功能、
操作量變化率限制、邏輯運算、溫度狀態顯示功能、簡單程式功能、輸入移動平均、顯示亮度設定
使用環境溫度 －10～＋55℃ （不可結冰結露）
使用環境濕度 相對濕度25～85％
保存溫度 －25～＋65℃ （不可結冰結露）
高度 2,000m以下
建議保險絲 T2A、AC250V時間延遲低遮斷容量
設置環境 設置類別Ⅱ，污染度2 （依據IEC61010-1）

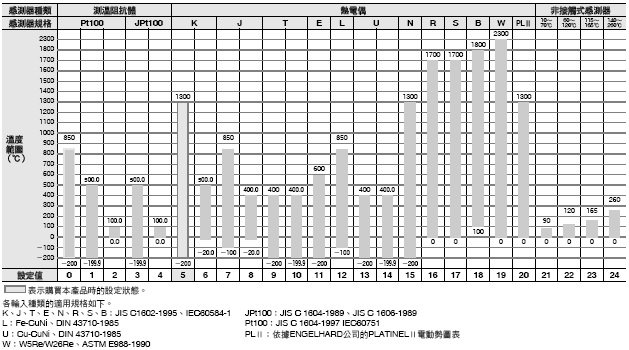

輸入範圍

溫度輸入


3157_sp_1

類比輸入

輸入種類 電流 電壓
輸出規格 4～20mA 0～20mA 1～5V 0～5V 0～10V
設定範圍 根據刻度指示在下列任一種範圍內使用
-1999～9999、-199.9～999.9、
-19.99～99.99、-1.999～9.999
設定值 25 26 27 28 29

警報類型

本產品提供以下19種警報類型，可針對各種警報分別進行設定。初始值為「2：上限值」。
（註）輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲（0～999s）。
註. 具有加熱器斷線／SSR故障檢測功能的機型，其「警報1」預設為「加熱器警報（HA）」，

在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能，請透過輸出分配功能配置警報1。

設定値 警報類型 警報輸出功能 功能說明
警報值(X)為正 警報值(X)為負
0 無警報功能 輸出OFF 無警報功能。
1 上下限＊1
e5_c_sp_4_1
 ＊2 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 超出偏差值則警報ON。
2
(初始値)		 上限
e5_c_sp_4_2
e5_c_sp_4_13
 以警報值(X)設定相對於目標值(SP)的上方偏差。
超過偏差值則警報ON。
3 下限
e5_c_sp_4_3
e5_c_sp_4_14
 以警報值(X)設定相對於目標值(SP)的下方偏差。
低於偏差值則警報ON。
4 上下限範圍＊1
e5_c_sp_4_4
 ＊3 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 在偏差值內則警報ON。
5 上下限待機
附待機時序功能＊1
e5_c_sp_4_1
＊5		 ＊4 「1：上下限」的警報動作附有待機時序功能。＊6
6

上限待機
附待機時

序功能
e5_c_sp_4_2
e5_c_sp_4_13
 「2：上限」的警報動作附有待機時序功能。＊6
7

下限待機
附待機時

序功能
e5_c_sp_4_3
e5_c_sp_4_14
 「3：下限」的警報動作附有待機時序功能。＊6
8 絕對值上限
e5_c_sp_4_5
e5_c_sp_4_15

無論目標值(SP)為何，只要當目前值(PV)大於警報值(X)時

警報即變成ON。
9 絕對值下限
e5_c_sp_4_6
e5_c_sp_4_16

無論目標值(SP)為何，只要當目前值(PV)小於警報值(X)時

警報即變成ON。
10

絕對值上限

待機 附待

機時序功能
e5_c_sp_4_5
e5_c_sp_4_15
 「8：絕對值上限」的警報動作附有待機時序功能。＊6
11

絕對值下限

待機 附待

機時序功能
e5_c_sp_4_6
e5_c_sp_4_16
 「9：絕對值下限」的警報動作附有待機時序功能。＊6
12 LBA (僅限警報1類型) ── ＊7
13

PV變化率

警報

 ── ＊8
14

SP絕對值

上限
e5_c_sp_4_7
e5_c_sp_4_17
 當目標值(SP)大於警報值(X)時，警報即變成ON。
15

SP絕對值

下限
e5_c_sp_4_8
e5_c_sp_4_18
 當目標值(SP)小於警報值(X)時，警報即變成ON。
16

MV絕對值

上限＊9

 標準控制時
e5_c_sp_4_9
 標準控制時
e5_c_sp_4_19
 當操作量(MV)大於警報值(X)時，警報即變成ON。
加熱/冷卻控制時
(加熱操作量)
e5_c_sp_4_9
 加熱/冷卻控制時
(加熱操作量)
常時ON
17

MV絕對值

下限＊9

 標準控制時
e5_c_sp_4_10
 標準控制時
e5_c_sp_4_20
 當操作量(MV)小於警報值(X)時，警報即變成ON。
加熱/冷卻控制時
(冷卻操作量)
e5_c_sp_4_9
 加熱/冷卻控制時
(冷卻操作量)
常時ON
18 RSP絕對值上限 ＊10
e5_c_sp_4_11
e5_c_sp_4_21
 當遠端SP (RSP)大於警報值(X)時，警報即變成ON。
19 RSP絕對值下限 ＊10
e5_c_sp_4_12
e5_c_sp_4_22
 當遠端SP (RSP)小於警報值(X)時，警報即變成ON。

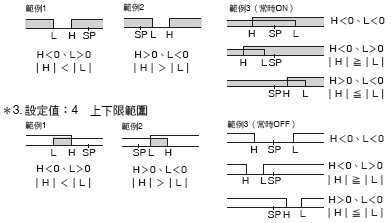

＊1. 設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。
＊2. 設定值：1上下限警報

3157_sp_2
＊4. 設定值：5附上下限待機時序警報發生「＊2」的上下限警報時

・範例1、2時若遲滯的上下限重疊時，警報為常時OFF

・範例3時為常時OFF

＊5. 設定值：5附上下限待機時序警報若遲滯的上下限重疊時，警報為常時OFF
＊6. 請參閱「E5[]C型數位調節器使用手冊」「4-11項警報遲滯」的「待機時序」。
＊7. 請參閱「E5[]C型數位調節器使用手冊」「5-11項迴路斷線警報」的「迴路斷線警報（LBA）」。位置比例型無法使用。
＊8. 請參閱「E5[]C型數位調節器使用手冊」「4-10項如何輸出警報」的「PV變化率警報」。
＊9. 進行加熱/冷卻控制時，MV絕對值上限警報僅對加熱操作量發揮作用，而MV絕對值下限警報僅對冷卻操作量發揮作用。
＊10. 有遠端SP輸入時顯示。SP模式無論是本地SP或遠端SP皆可運作。

性能

顯示精度
(環境溫度23℃)		 熱電偶：（指示值的±0.3％或±1℃ 中以較大值為準） ±1位數以下＊1
白金阻抗測溫體：（指示值的±0.2％或±0.8℃ 中以較大值為準） ±1位數以下
類比輸入：±0.2％FS±1位數以下
CT輸入：±5％FS±1位數以下
電位計輸入：±5％FS±1位數以下
傳送輸出精度 ±0.3％FS以下
遠端SP輸入精度 ±0.2％FS±1位數以下
溫度的影響＊2 輸入熱電偶（R、S、B、W、PLⅡ）：（指示值的±1％或±10℃ 中以較大值為準） ±1位數以下
其他輸入熱電偶：（指示值的±1％或±4℃ 中以較大值為準） ±1位數以下＊3
白金阻抗測溫體：（以指示值±1％或±2℃ 中較大者為準） ±1位數以下
類比輸入：±1％FS±1位數以下
CT輸入：±5％FS±1位數以下
遠端SP輸入：±1％FS±1位數以下
電壓的影響＊2
電磁干擾的影響
（EN61326-1規格）
輸入取樣週期 50ms
感度調整 溫度輸入：0.1～999.9℃/°F （0.1℃/°F單位）
類比輸入：0.01～99.99％FS （0.01％FS單位）
比例帶(P) 溫度輸入：0.1～999.9℃/°F （0.1℃/°F單位）
類比輸入：0.1～999.9％FS （0.1％FS單位）
積分時間(I) 標準/加熱冷卻、位置比例（交叉）：0～9999s （1s單位）、0.0～999.9s （0.1s單位）
位置比例（浮動）：1～9999s （1s單位）、0.1～999.9s （0.1s單位）＊4
微分時間(D) 0～9999s （1s單位）、0.0～999.9s （0.1s單位）＊4
冷卻比例帶(P) 溫度輸入：0.1～999.9℃/°F （0.1℃/°F單位）
類比輸入：0.1～999.9％FS （0.1％FS單位）
冷卻積分時間(I) 0～9999s （1s單位）、0.0～999.9s （0.1s單位）＊4
冷卻微分時間(D) 0～9999s （1s單位）、0.0～999.9s （0.1s單位）＊4
控制週期 0.1、0.2、0.5、1～99s （1s單位）
手動重置值 0.0～100.0％ （0.1％單位）
警報設定範圍 －1999～9999 （小數點位置依輸入種類而定）
信號源阻抗影響 熱電偶：0.1℃/Ω以下（100Ω以下），白金阻抗測溫體：0.1℃/Ω以下（10Ω以下）
絕緣阻抗 20MΩmin. (at 500 VDC）
耐電壓 AC3,000V 50或60Hz 1min （異極充電部端子）
震動 誤動作 10～55Hz 20m/s2 3軸方向10min
耐久 10～55Hz 20m/s2 3軸方向2h
衝撃 誤動作 100m/s2 3軸方向各3次
耐久 300m/s2 3軸方向各3次
重量 E5AC型：本體：約250g 安裝適配器：約4g×2個
保護構造 正面面板：IP66，後蓋：IP20，端子部：IP00
記憶體保護 非揮發性記憶體（寫入次數：100萬次）
設定工具 CX-Thermo Ver.4.5以上
設定工具連接埠 E5EC型/E5EC-B型/E5AC型頂面：使用USB序列轉換纜線E58-CIFQ2型，與電腦側USB連接埠連接＊5
E5EC型/E5EC-B型/E5AC型正面面板：使用USB序列轉換纜線E58-CIFQ2型＋通訊轉換纜線E58-CIFQ2-E型，與電腦側USB連接埠連接＊5
規格 認證規格 cULus：UL 61010-1/CSA C22.2 No. 61010-1、韓國無線規範(電波法：KC標示) (僅限部分型式)＊6、船舶規範＊7
適用規格 EN61010-1 （IEC61010-1）：污染度2，過電壓類別Ⅱ，Lloyd規格＊6
EMC指令 EMI EN61326＊8
放射性危害強度EN55011 Group 1 class A
雜訊端子電壓EN55011 Group 1 class A
EMS EN61326＊8
靜電放電抗擾性EN61000-4-2
電磁場抗擾度EN61000-4-3
無線電脈衝抗擾性EN61000-4-4
傳導干擾抗擾性EN61000-4-6
突波抗擾性EN61000-4-5
電壓突降/電斷抗擾性EN61000-4-11
＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。
B的400～800℃ 規定在±3℃ 以下。R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3%PV或±3℃ 中較大者為準） ±1位數以下。
PLⅡ為（以±0.3%PV或±2℃ 中較大者為準） ±1位數。
＊2. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊3. K感測器的－100℃ 以下為±10℃ 以內。
＊4. 單位以「積分/微分時間單位」的設定為準。
＊5. 可同時使用外部序列通訊（RS-485）與USB序列轉換纜線通訊。
＊6. 支援型號請參閱本公司網站(https://www.omron.com.tw)的「規格認證」。
＊7. 有關Lloyd規格符合與否，請參閱第 118 頁「船舶規格之適用性」。
＊8. 工業電磁環境（EN/ IEC61326-1 第2表）

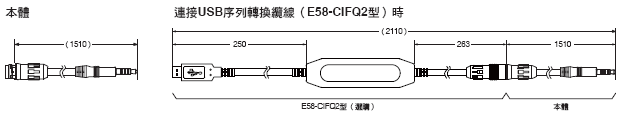

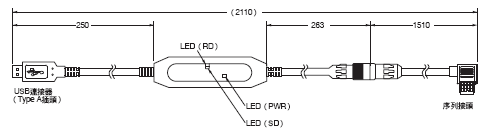

USB序列轉換纜線規格

支援OS Windows XP/Vista/7/8/8.1/10 ＊1
支援軟體 CX-Thermo Ver.4.5以上
支援機型 E5[]C-T型系列、E5[]C型系列、E5CB型系列
USB I/F規格 依據USB Specification 2.0
DTE速度 38400bps
連接器規格 電腦側：USB (Type A插頭)
溫度控制器側：專用序列連接器
電源電圧 總線電源(由USB主機控制器供電)＊2
電源電壓 DC5V
消耗電流 最大450mA
輸出電壓 DC4.7±0.2V （由USB序列轉換纜線對溫度控制器供電）
輸出電流 最大250mA （由USB序列轉換纜線對溫度控制器供電）
使用環境溫度 0～+55℃ (不可結露或結冰)
使用環境濕度 相對濕度10～80%
保存溫度 -20～+60℃ (不可結露或結冰)
儲存濕度 相對濕度10～80%
高度 2,000m以下
重量 約120g

Windows為美國Microsoft Corporation於美國及其他國家的註冊商標。
＊1. Windows 10支援CX-Thermo Ver. 4.65以上版本。
＊2. USB連接埠請使用High-Power連接埠。
註. 必須在電腦上安裝驅動程式。安裝方法請參閱纜線隨附的操作說明書。

通訊規格

傳輸路徑連接 RS-485：多點(Multi-drop)
通訊方式 RS-485 (2線式半雙工)
同步方式 非同步方式
通訊協定 CompoWay/F、Modbus
通訊速度＊ 9600、19200、38400、57600bps
傳送碼 ASCII
資料位元長度＊ 7、8位元
結束位元長度＊ 1、2位元
錯誤檢出 垂直同位(無、偶數、奇數)
BCC (區塊檢查字元)
CompoWay/F時
CRC-16 Modbus時
流程控制 無
介面 RS-485
重新讀取功能 無
通訊緩衝區 217位元組
通訊響應傳送等待時間 0～99ms
初始值：20ms

＊通訊速度、資料位元長度、結束位元長度、垂直同位之設定，可透過「通訊設定層級」分別獨立設定。

通訊功能

無程式通訊功能＊1 此功能是透過PLC的記憶體讀寫E5[]C型的參數，或使E5[]C型運行/停止。
E5[]C型會自動與PLC進行通訊，故無需編寫通訊程式。
可連接溫控器數量：最多32台（FX系列最多16台）
適用的PLC：
OMRON製PLC CS、CJ、CP系列
三菱電機製PLC MELSEC Q系列、L系列、
FX系列（支援FX2、
FX3，（FX1S除外））
KEYENCE製PLC KEYENCE KV系列
組合通訊功能＊1 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。
可設定斜率及偏差值等作為目標值。
可連接溫控器數量：最多32台（包含主局）
複製功能＊2 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送設定參數。

MELSEC為三菱電機股份有限公司的註冊商標。
KEYENCE為基恩士股份有限公司的註冊商標。
＊1. 支援本體Ver.1.1以上版本
FX系列及KV系列適用本體Ver.2.1以上版本
＊2. 支援無程式通訊功能與複合通訊功能。

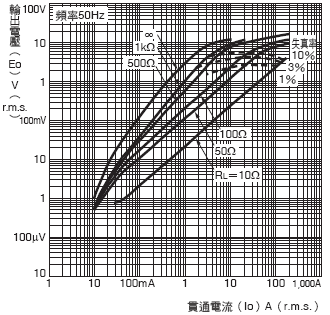

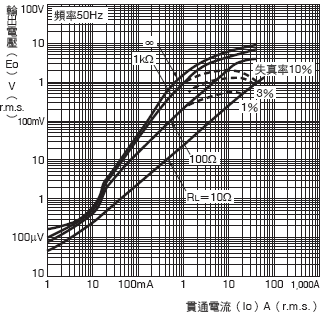

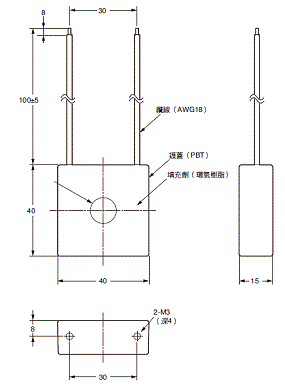

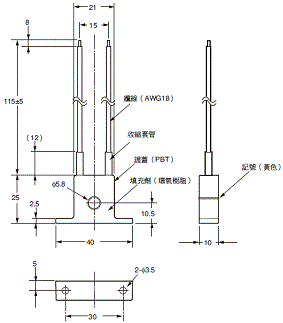

額定規格比流器（CT）（選購）

耐電壓 AC1,000V(1min)
耐震動 50Hz、98m/s2
重量 約11.5g (E54-CT1)：約50g (E54-CT3)

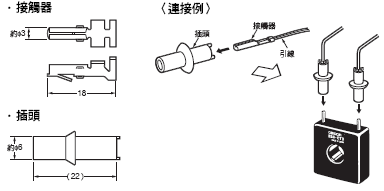

選購品
(僅限E54-CT3型)		 接觸器(2個)
插頭(2個)

加熱器斷線／SSR故障

CT輸入(加熱
電流檢測用)		 單相加熱器檢測功能型：1點
單相或3相加熱器用檢測功能型：2點
最大加熱器電流 AC50A
輸入電流值指示精度 ±5%FS±1位數以下
加熱器斷線警報設定範圍＊1 0.1～49.9A (0.1A單位)
檢出最小ON時間：100ms＊3
SSR故障警報設定範圍＊2 0.1～49.9A (0.1A單位)
檢出最小OFF時間：100ms＊4
＊1. 加熱器斷線報警在於量測控制輸出為ON時的加熱電流，當其值小於設定值（加熱器斷線檢測電流值）時，使輸出變成ON。
＊2. SSR故障警報在於量測控制輸出為OFF時的加熱電流，當其值大於設定值（SSR故障檢出電流值）時，使輸出變成ON。
＊3. 控制週期0.1s、0.2s時為30ms
＊4. 控制週期0.1s、0.2s時為35ms

繼電器電氣壽命曲線（參考值）

3157_sp_2_1

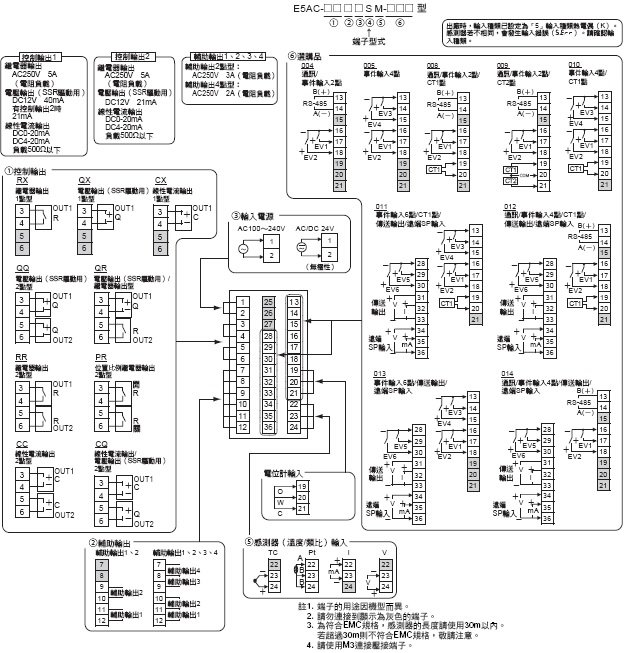

外部連接圖

E5AC型(螺絲端子台型)

3157_sp_3

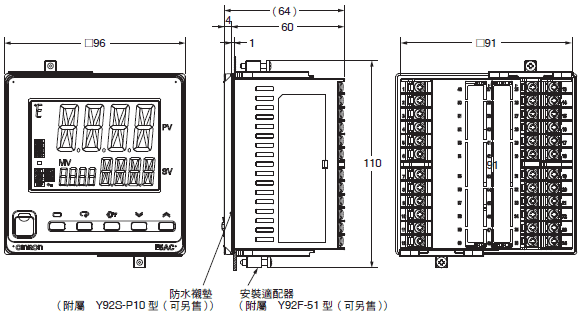

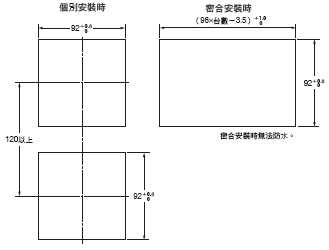

（單位：mm）

本體

E5AC型

設定工具埠位在本產品的正面面板與上方。

該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。

連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。

連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。

註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。

3157_dm_2

• 安裝面板厚度為1～8mm。
• 上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
• 若要進行防水安裝，請將防水襯墊插入本體。
• 安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。

選購品（另售）

USB序列轉換纜線
E58-CIFQ2型

3157_dm_3


通訊轉換纜線
E58-CIFQ2-E型

3157_dm_4


註. 請務必與E58-CIFQ2型成組使用。


端子蓋
E53-COV24型（3入）

3157_dm_5

防水襯墊
Y92S-P10型〔DIN96×96用〕

E5AC 外觀尺寸 3

隨附於產品。
若防水襯墊遺失、損毀時請另行訂購。 使用防水襯墊時，保護構造為IP66。
此外，E5EC型/E5AC型的設定工具埠蓋供頂部面板請確實關閉。
（防水襯墊及正面設定工具埠蓋供頂部面板會因使用環境而劣化、收縮或硬化，
為確保IP66的防水等級，建議您定期更換。定期更換時期因使用環境而異。
請客戶自行確認。請以3年以內為基準。）
如不需要防水構造，則無需安裝防水襯墊。

設定工具埠蓋供頂部面板
Y92S-P7型

E5AC 外觀尺寸 4

設定工具埠蓋供頂部面板供頂部面板如有遺失、破損，請另行訂購。
此選購品會因使用環境而劣化、收縮或硬化，建議您定期更換。

安裝適配器
Y92F-51型（2入）

E5AC 外觀尺寸 5

整組隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。

防水保護蓋
Y92A-96N型（[]96用）

E5AC 外觀尺寸 6

比流器


E54-CT1型

3157_dm_10

貫通電流（Io）對輸出電壓（Eo）特性（參考值

E54-CT1型

3157_dm_13

E54-CT1L型

3157_dm_10_1


E54-CT3型

3157_dm_11

貫通電流（Io）對輸出電壓（Eo）特性（參考值)

E54-CT3型

3157_dm_14

E54-CT3型選購品

3157_dm_12

E54-CT3L型

E5AC 外觀尺寸 8

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
E5[]C/E5[]C-T 規格說明書 SGTD-073-TW5
[47736KB] 		2022年10月14日
20221014
 E5[]C/E5[]C-T 規格說明書
E5[]C 型錄 SGTD-079
[63388KB] 		2016年7月5日
20160705
 E5[]C 型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
E5[]C, E5[]C-T Data Sheet H177-E1-14
[40869KB] 		Jun 16, 2022
20220616
 E5[]C, E5[]C-T Data Sheet
E5[]C Brochure H220-E1-03
[5519KB] 		Apr 01, 2019
20190401
 E5[]C Brochure
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
