E5EC / E5EC-B

產品特色

採用大型白色PV顯示器，提高辨識清晰度。無論在選擇、操作、設定各方面，好用度百分百。48 x 96 mm尺寸新增Push-in Plus 端子台型產品系列。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

賦予控制盤全新價值

控制盤為生產單位的核心裝置。只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel *1」，並藉由各種做法，實現控制盤升級及製程改革的目標。

*1 Value Design for Panel

藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。

搭配Value Design對應產品使用，即可大大提升控制盤價值。

不斷引領著控制盤升級的溫度控制器

有效協助控制盤/裝置的小型化與功能的高階化

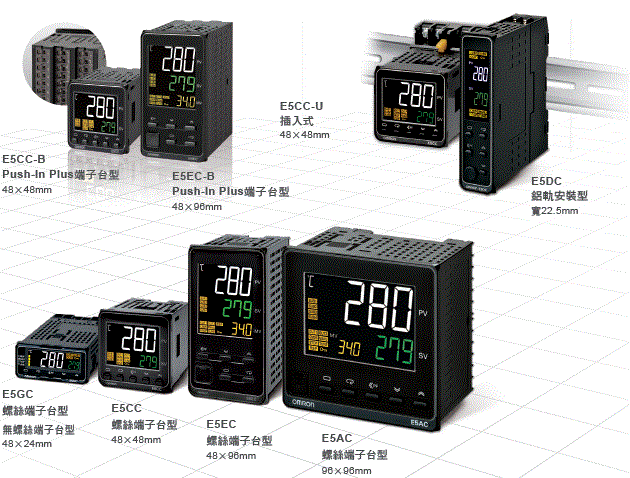

．產品系列豐富，可適用各種控制盤/裝置尺寸

．藉由優異的控制性能，協助達成裝置的高速化並提升良品率

提升設計、組裝到稼動的整體效率

．有效減少客戶控制盤/裝置設計以及運用等各種製程的工時

控制盤/裝置易用性全面革新

．採用高視野度、高對比度LCD顯示，可視性絕佳
．減少生產單位輸入設定值所需之作業負載

已通過主要的安全認證

產品系列豐富，可適用各種控制盤/裝置尺寸

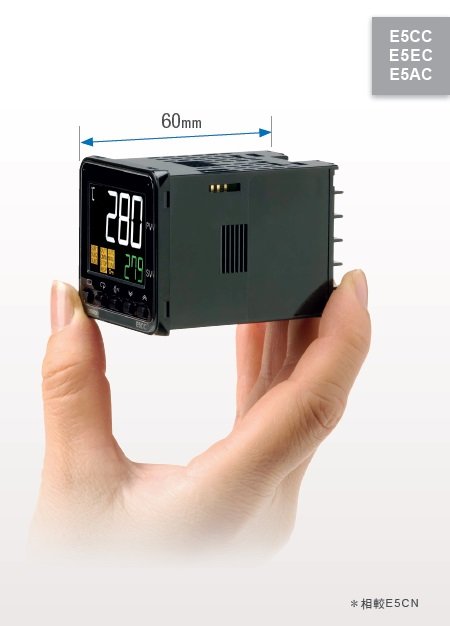

機身短又輕巧，深度僅60mm，有效減少設置空間

相較於本公司舊型產品，機身縮小77%*。
機身更薄，適用更小的設置空間。

有效減少盤面空間

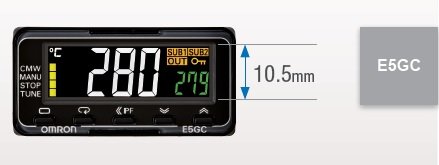

尺寸僅48×24，但仍能顯示字元高度大於10mm之目前值，且目標值採2段顯示方式。
兼顧盤面精簡與容易判讀等兩大特色。

易用性和盤面型相同，體積精巧，適合裝設於控制盤內

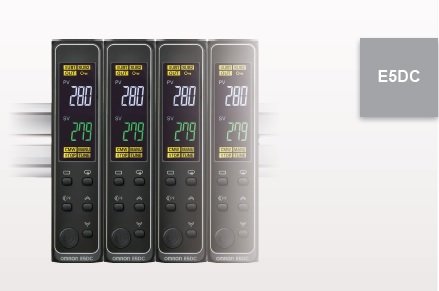

鋁軌安裝型寬度22.5mm，易用性與E5[]C系列同級。
體積精巧，適合盤內安裝。

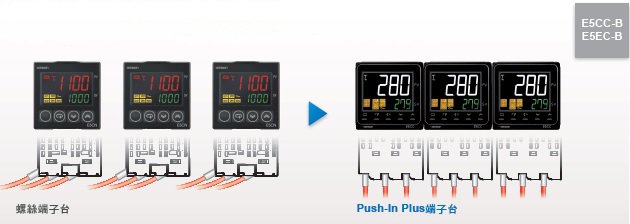

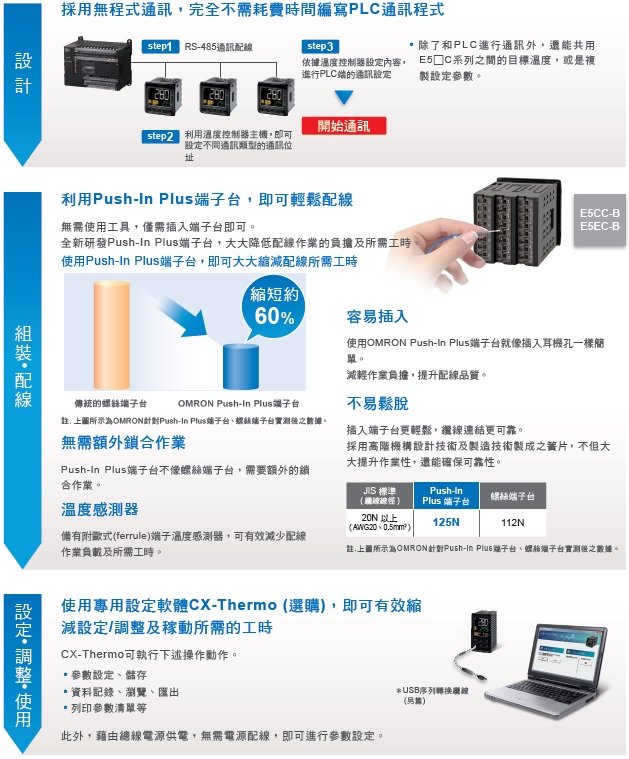

Push-In Plus端台型水平密合性更高

採用後方配線的Push-In Plus端子台型，因此水平安裝密合性更高，有效精簡盤面。

藉由優異的控制性能，協助達成裝置的高速化並提升良品率

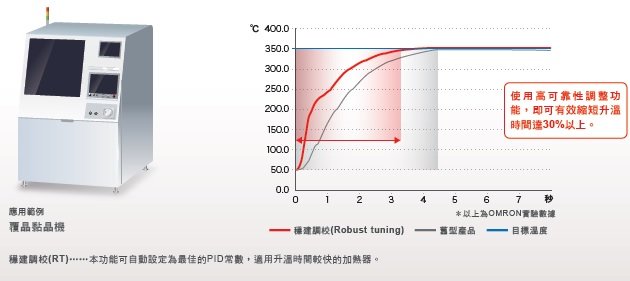

採用高速控制方式，可將裝置性能發揮至極致

只要一次自動微調(高可靠性微調)，即可實現350°C/3秒＊的高速控制目標。
零過衝，控制穩定度更高。

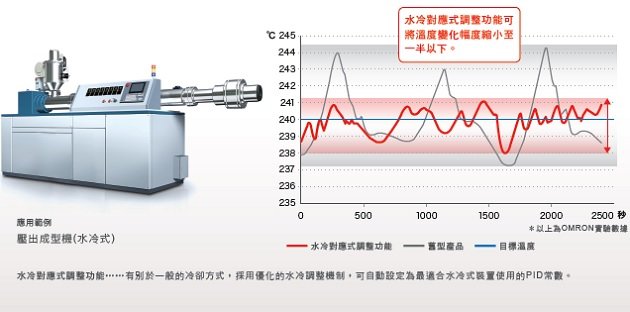

採用穩定控制方式，有效改善良品率

即使是不易穩定控制的壓出成型機，也能透過水冷對應式調整功能，實現穩定控制的目標。
藉由穩定控制方式，達成節能目標。

提升設計、組裝到稼動的整體效率

控制盤/裝置易用性全面革新

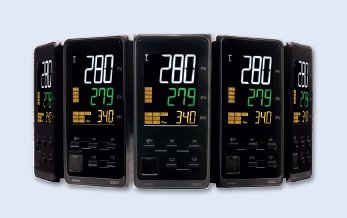

生產單位更能輕鬆確認顯示值

黑色背景搭配大字體白色顯示，可視性絕佳。作業員移動距離最小化，有效提升作業效率。

採用高對比度顯示，無論所在環境亮度如何均可輕鬆確認。

內置廣視角LCD顯示，確認目前值更輕鬆。

減少生產單位輸入設定值所需之作業負擔

結合多種功能，大大縮短溫度控制器使用及變更設定所需時間。

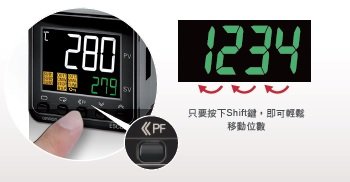

按下Shift鍵[《PF ] ，即可立刻移動至其他位數。現場單位更能輕鬆輸入數值。

CX-Thermo的效用

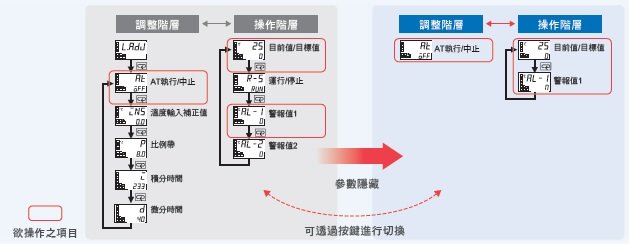

使用參數隱藏功能，則畫面上僅會顯示所需的參數。

如此就能縮短換線時所需耗費的變更設定時間。

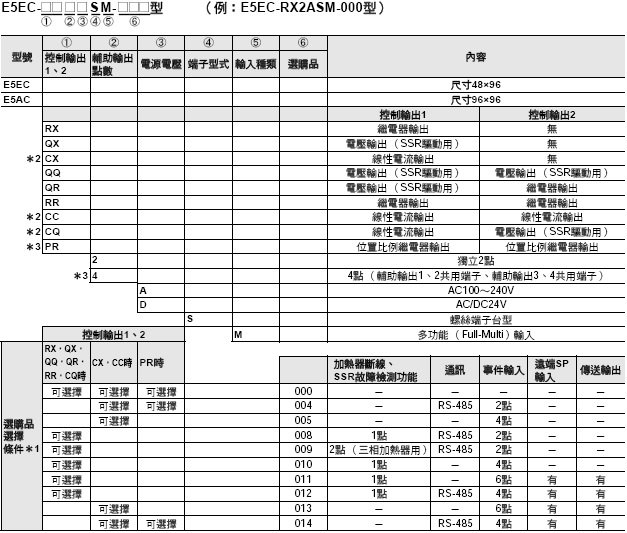

型號組成說明

螺絲端子台型

＊1. 可選擇的選購品依控制輸出的種類而異。

＊2. 無法將控制輸出作為簡易傳送輸出使用。

＊3. 對控制輸出1、2選擇PR時，輔助輸出點數只能選擇4點。

註. E5EC型/E5AC型也提供拆卸型，詳情請洽經銷商。

關於加熱與冷卻控制

使用加熱與冷卻控制時請注意以下要點

①控制輸出的配置

無控制輸出2時：將輔助輸出作為控制輸出（冷卻側）使用。

有控制輸出2時：將控制輸出2點各自用於加熱側、冷卻側。

（何者為加熱側、冷卻側皆可。）

②關於控制

進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。

亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。

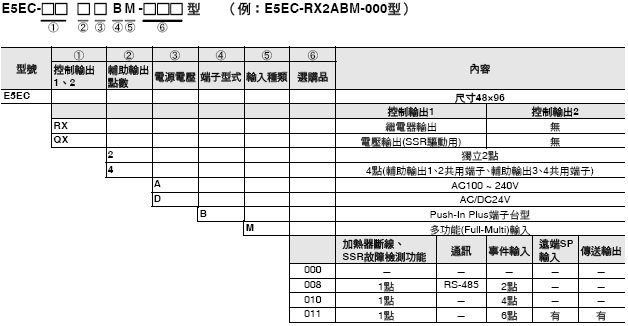

型號組成說明

Push-In Plus端子台型

3102_lu_2

關於加熱與冷卻控制

使用加熱與冷卻控制時請注意以下要點

①關於控制輸出之配置
將輔助輸出作為控制輸出(冷卻側)使用。
②關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。

選購品（另售）

USB序列轉換纜線

型號
E58-CIFQ2

通訊轉換纜線

型號
E58-CIFQ2-E

註：請務必與E58-CIFQ2型成組使用。

使用正面面板設定工具埠時需要用到。

端子蓋

型號
E53-COV24

防水襯墊

型號
Y92S-P9

註. 本防水襯墊隨附於本體。

防水保護蓋

型號
Y92A-49N

正面面板埠蓋

型號
Y92S-P7

註. 本正面面板埠蓋隨附於本體。

安裝適配器

型號
Y92F-51

註. 本安裝適配器隨附於本體。

比流器（CT）

孔徑	型號
φ5.8	E54-CT1
φ12.0	E54-CT3

溫控支援軟體CX-Thermo（CXThermo）

型號
EST2-2C-MV4

註. E5EC/E5AC型支援CX-Thermo Ver.4.5以上。
E5EC-B型支援CX-Thermo Ver. 4.65以上版本。
有關CX-Thermo的使用環境，請參閱本公司網站（https://www.omron.com.tw）的「EST2-2C-MV4型」。

額定

電源電壓		電源電壓A類型：AC100～240V 50/60Hz 電源電壓D類型：AC24V 50/60Hz/DC24V
容許電壓變動範圍		電源電壓的85～110％
消耗電力 E5EC/E5EC-B		選購品-000型：6.6VA以下（AC100～240V）、4.1VA以下（AC24V） /2.3W以下（DC24V）上述以外：8.3VA以下（AC100～240V）、5.5VA以下（AC24V） /3.2W以下（DC24V）
感測器輸入		溫度輸入熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金阻抗測溫體：Pt100、JPt100 非接觸式溫度感測器（ES1B型）：10～70℃、60～120℃、115～165℃、140～260℃ 類比輸入電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V
輸入阻抗		電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式）
控制方式		ON/OFF或2 PID控制（附自動調節功能）
控制輸出	繼電器輸出	1a AC250V 5A （電阻負載）電氣壽命10萬次最小適用負載 5V 10mA （參考值）
	電壓輸出 (SSR驅動用)	輸出電壓DC12V±20% （PNP）最大負載電流40mA，附短路保護回路（配備控制輸出2的機型其最大負載電流為21mA）
	線性電流輸出	DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000
輔助輸出	點數	2點或4點（視機種而定）
輔助輸出	輸出規格	繼電器輸出1a AC250V、2組輸出型：3A （電阻負載）或4組輸出型：2A （電阻負載）電氣壽命10萬次最小適用負載5V 10mA （參考值）
事件輸入	點數	2點、4點及6點（視機種而定）
	外部輸入接點規格	有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上
		無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下
		流出電流：約7mA （每1接點）
傳送輸出	點數	1點（視機種而定：有傳送輸出的型式）
傳送輸出	輸出規格	電流輸出：DC4～20mA 負載：500Ω以下解析度：約10,000 線性電壓輸出：DC1～5V 負載：1kΩ以上解析度：約10,000
遠端SP輸入		電流輸入：DC4～20mA、DC0～20mA （輸入阻抗150Ω以下）電壓輸入：DC1～5V、DC0～5V、DC0～10V （輸入阻抗1MΩ以上）
電位計輸入＊		100Ω～10kΩ
設定方式		使用前置面板鍵數位設定
指示方式		11段數位顯示及個別指示文字高度E5EC型：PV：18.0mm、SV：11.0mm、MV：7.8mm E5AC型：PV：25.0mm，SV：15.0mm，MV：9.5mm 3段顯示。內容：PV/SV/MV，PV/SV/多重SP或殘留時間位數：PV、SV、MV皆為4位數
多重SP功能		最多記憶8個目標值（SP0～SP7），可透過事件輸入、按鍵操作或序列通訊進行選擇
BANK切換功能		無
其他功能		手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能（包含SSR故障檢測）、40％ AT、100％ AT、操作量限制、輸入數位濾波器、自動調校、穩建調校(Robust tuning)、PV輸入值補正、運行/停止、保護功能、開平方根演算功能、操作量變化率限制、邏輯運算、溫度狀態顯示功能、簡單程式功能、輸入移動平均、顯示亮度設定
使用環境溫度		－10～＋55℃ （不可結冰結露）
使用環境濕度		相對濕度25～85％
保存溫度		－25～＋65℃ （不可結冰結露）
高度		2,000m以下
建議保險絲		T2A、AC250V時間延遲低遮斷容量
設置環境		設置類別Ⅱ，污染度2 （依據IEC61010-1）

＊E5EC-B型未配備此功能。請參照型號組成說明。

輸入範圍

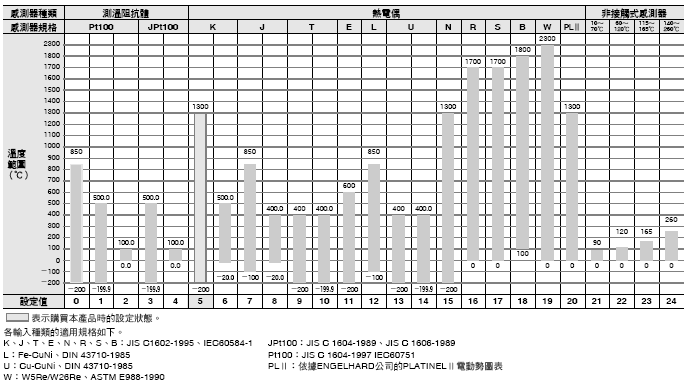

溫度輸入

3102_sp_1

類比輸入

輸入種類	電流		電壓
輸入規格	4～20mA	0～20mA	1～5V	0～5V	0～10V
設定範圍	根據刻度指示在下列任一種範圍內使用 -1999～9999、-199.9～999.9、 -19.99～99.99、-1.999～9.999
設定值	25	26	27	28	29

警報類型

本產品提供以下19種警報類型，可針對各種警報分別進行設定。初始值為「2：上限值」。（註）
輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲（0～999s）。
註. 具有加熱器斷線／SSR故障檢測功能的機型，其「警報1」預設為「加熱器警報（HA）」，在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能，請透過輸出分配功能配置警報1。

設定値	警報類型	警報輸出功能		功能說明
設定値	警報類型	警報值(X)為正	警報值(X)為負	功能說明
0	無警報功能	輸出OFF		無警報功能。
1	上下限＊1		＊2	以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。超出偏差值則警報ON。
2 (初始值)	上限			以警報值(X)設定相對於目標值(SP)的上方偏差。超過偏差值則警報ON。
3	下限			以警報值(X)設定相對於目標值(SP)的下方偏差。低於偏差值則警報ON。
4	上下限範圍＊1		＊3	以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。在偏差值內則警報ON。
5	上下限待機附待機時序功能＊1	＊5	＊4	「1：上下限」的警報動作附有待機時序功能。＊6
6	上限待機附待機時序功能			「2：上限」的警報動作附有待機時序功能。＊6
7	下限待機附待機時序功能			「3：下限」的警報動作附有待機時序功能。＊6
8	絕對值上限			無論目標值(SP)為何，只要當目前值(PV)大於警報值(X)時警報即變成ON。
9	絕對值下限			無論目標值(SP)為何，只要當目前值(PV)小於警報值(X)時警報即變成ON。
10	絕對值上限待機附待機時序功能			「8：絕對值上限」的警報動作附有待機時序功能。＊6
11	絕對值下限待機附待機時序功能			「9：絕對值下限」的警報動作附有待機時序功能。＊6
12	LBA (僅限警報1類型)	――		＊7
13	PV變化率警報	――		＊8
14	SP絕對值上限			當目標值(SP)大於警報值(X)時，警報即變成ON。
15	SP絕對值下限			當目標值(SP)小於警報值(X)時，警報即變成ON。
16	MV絕對值上限＊9	標準控制時	標準控制時	當操作量(MV)大於警報值(X)時，警報即變成ON。
16	MV絕對值上限＊9	加熱/冷卻控制時 (加熱操作量	加熱/冷卻控制時 (加熱操作量) 常時ON	當操作量(MV)大於警報值(X)時，警報即變成ON。
17	MV絕對值下限＊9	標準控制時	標準控制時	當操作量(MV)小於警報值(X)時，警報即變成ON。
17	MV絕對值下限＊9	加熱/冷卻控制時 (冷卻操作量)	加熱/冷卻控制時 (冷卻操作量) 常時ON	當操作量(MV)小於警報值(X)時，警報即變成ON。
18	RSP絕對值上限＊10			當遠端SP (RSP)大於警報值(X)時，警報即變成ON。
19	RSP絕對值下限＊10			當遠端SP (RSP)小於警報值(X)時，警報即變成ON。

＊1. 設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。
＊2. 設定值：1 上下限警報
3102_sp_3

＊3. 設定值：4 上下限範圍
3102_sp_4

＊4. 設定值：5附上下限待機時序警報發生「＊2」的上下限警報時

・範例1、2時若遲滯的上下限重疊時，警報為常時OFF

・範例3時為常時OFF

＊5. 設定值：5附上下限待機時序警報若遲滯的上下限重疊時，警報為常時OFF

＊6. 請參閱「E5[]C型數位調節器使用手冊」

「4-11項警報遲滯」的「待機時序」。

＊7. 請參閱「E5[]C型數位調節器使用手冊」

「5-11項迴路斷線警報」的「迴路斷線警報（LBA）」。

位置比例型無法使用。

＊8. 請參閱「E5[]C型數位調節器使用手冊」

「4-10項如何輸出警報」的「●PV變化率警報」。

＊9. 進行加熱/冷卻控制時，MV絕對值上限警報僅對加熱操作量發揮作用，

而MV絕對值下限警報僅對冷卻操作量發揮作用。

＊10. 有遠端SP輸入時顯示。SP模式無論是本地SP或遠端SP皆可運作。

性能

電壓的影響＊2
顯示精度 (環境溫度23℃)		熱電偶：（指示值的±0.3％或±1℃ 中以較大值為準） ±1位數以下＊1 白金阻抗測溫體：（指示值的±0.2％或±0.8℃ 中以較大值為準） ±1位數以下類比輸入：±0.2％FS±1位數以下 CT輸入：±5％FS±1位數以下電位計輸入：±5％FS±1位數以下
傳送輸出精度		±0.3％FS以下
遠端SP輸入精度		±0.2％FS±1位數以下
溫度的影響＊2		輸入熱電偶（R、S、B、W、PLⅡ）：（指示值的±1％或±10℃ 中以較大值為準） ±1位數以下其他輸入熱電偶：（指示值的±1％或±4℃ 中以較大值為準） ±1位數以下＊3 白金阻抗測溫體：（以指示值±1％或±2℃ 中較大者為準） ±1位數以下類比輸入：±1％FS±1位數以下 CT輸入：±5％FS±1位數以下遠端SP輸入：±1％FS±1位數以下
電磁干擾的影響（EN61326-1規格）
輸入取樣週期		50ms
感度調整		溫度輸入：0.1～999.9℃/°F （0.1℃/°F單位）類比輸入：0.01～99.99％FS （0.01％FS單位）
比例帶(P)		溫度輸入：0.1～999.9℃/°F （0.1℃/°F單位）類比輸入：0.1～999.9％FS （0.1％FS單位）
積分時間(I)		標準/加熱冷卻、位置比例（交叉）：0～9999s （1s單位）、0.0～999.9s （0.1s單位）位置比例（浮動）：1～9999s （1s單位）、0.1～999.9s （0.1s單位）＊4
微分時間(D)		0～9999s （1s單位）、0.0～999.9s （0.1s單位）＊4
冷卻比例帶(P)		溫度輸入：0.1～999.9℃/°F （0.1℃/°F單位）類比輸入：0.1～999.9％FS （0.1％FS單位）
冷卻積分時間(I)		0～9999s （1s單位）、0.0～999.9s （0.1s單位）＊4
冷卻微分時間(D)		0～9999s （1s單位）、0.0～999.9s （0.1s單位）＊4
控制週期		0.1、0.2、0.5、1～99s （1s單位）
手動重置值		0.0～100.0％（0.1％單位）
警報設定範圍		－1999～9999 （小數點位置依輸入種類而定）
信號源阻抗影響		熱電偶：0.1℃/Ω以下（100Ω以下），白金阻抗測溫體：0.1℃/Ω以下（10Ω以下）
絕緣阻抗		20MΩmin. (at 500 VDC）
耐電壓		AC3,000V 50或60Hz 1min （異極充電部端子）
震動	誤動作	10～55Hz 20m/s² 3軸方向10min
震動	耐久	10～55Hz 20m/s² 3軸方向2h
衝撃	誤動作	100m/s² 3軸方向各3次
衝撃	耐久	300m/s² 3軸方向各3次
重量		E5EC型/E5EC-B型：本體：約210g 安裝適配器：約4g×2個
保護構造		正面面板：IP66，後蓋：IP20，端子部：IP00
記憶體保護		非揮發性記憶體（寫入次數：100萬次）
設定工具		CX-Thermo Ver.4.5以上
設定工具連接埠		E5EC型/E5EC-B型/E5AC型頂面：使用USB序列轉換纜線E58-CIFQ2型，與電腦側USB連接埠連接＊5 E5EC型/E5EC-B型/E5AC型正面面板：使用USB序列轉換纜線E58-CIFQ2型＋通訊轉換纜線E58-CIFQ2-E型，與電腦側USB連接埠連接＊5
規格	認證規格	cULus：UL 61010-1/CSA C22.2 No. 61010-1、韓國無線規範(電波法：KC標示) (僅限部分型式)＊6、船舶規範＊7
規格	適用規格	EN61010-1 （IEC61010-1）：污染度2，過電壓類別Ⅱ，Lloyd規格＊6
EMC指令		EMI EN61326＊8 放射性危害強度EN55011 Group 1 class A 雜訊端子電壓EN55011 Group 1 class A EMS EN61326＊8 靜電放電抗擾性EN61000-4-2 電磁場抗擾度EN61000-4-3 無線電脈衝抗擾性EN61000-4-4 傳導干擾抗擾性EN61000-4-6 突波抗擾性EN61000-4-5 電壓突降/電斷抗擾性EN61000-4-11

＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。
B的400～800℃ 規定在±3℃ 以下。R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3%PV或±3℃ 中較大者為準） ±1位數以下。
PLⅡ為（以±0.3%PV或±2℃ 中較大者為準） ±1位數。
＊2. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊3. K感測器的－100℃ 以下為±10℃ 以內。
＊4. 單位以「積分/微分時間單位」的設定為準。
＊5. 可同時使用外部序列通訊（RS-485）與USB序列轉換纜線通訊。
＊6. 支援型號請參閱本公司網站(https://www.omron.com.tw)的「規格認證」。
＊7. 有關Lloyd規格符合與否，請參閱第 118 頁「船舶規格之適用性」。
＊8. 工業電磁環境（EN/ IEC61326-1 第2表）

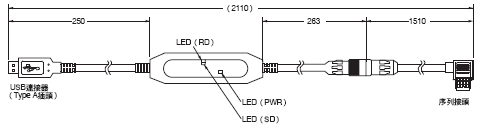

USB序列轉換纜線規格

支援OS	Windows XP/Vista/7/8/8.1/10 ＊1
支援軟體	E5EC型：CX-Thermo Ver.4.5以上 E5EC-B型：CX-Thrermo Ver.4.65以上
支援機型	E5[]C-T型系列、E5[]C型系列、E5CB型系列
USB I/F規格	依據USB Specification 2.0
DTE速度	38400bps
連接器規格	電腦側：USB (Type A插頭) 溫度控制器側：專用序列連接器
電源電圧	總線電源(由USB主機控制器供電)＊2
電源電壓	DC5V
消耗電流	最大450mA
輸出電壓	DC4.7±0.2V （由USB序列轉換纜線對溫度控制器供電）
輸出電流	最大250mA （由USB序列轉換纜線對溫度控制器供電）
使用環境溫度	0～+55℃ (不可結露或結冰)
使用環境濕度	相對濕度10～80%
保存溫度	-20～+60℃ (不可結露或結冰)
儲存濕度	相對濕度10～80%
高度	2,000m以下
重量	約120g

Windows為美國Microsoft Corporation於美國及其他國家的註冊商標。
＊1. Windows 10支援CX-Thermo Ver. 4.65以上版本。
＊2. USB連接埠請使用High-Power連接埠。
註. 必須在電腦上安裝驅動程式。安裝方法請參閱纜線隨附的操作說明書。

通訊規格

傳輸路徑連接	RS-485：多點(Multi-drop)
通訊方式	RS-485 (2線式半雙工)
同步方式	非同步方式
通訊協定	CompoWay/F、Modbus
通訊速度＊	9600、19200、38400、57600bps
傳送碼	ASCII
資料位元長度＊	7、8位元
結束位元長度＊	1、2位元
錯誤檢出	垂直同位(無、偶數、奇數) BCC (區塊檢查字元) CompoWay/F時 CRC-16 Modbus時
流程控制	無
介面	RS-485
重新讀取功能	無
通訊緩衝區	217位元組
通訊響應傳送等待時間	0～99ms 初始值：20ms

＊通訊速度、資料位元長度、結束位元長度、垂直同位之設定，可透過「通訊設定層級」分別獨立設定。

通訊功能

無程式通訊功能＊1	此功能是透過PLC的記憶體讀寫E5[]C型的參數，或使E5[]C型運行/停止。 E5[]C型會自動與PLC進行通訊，故無需編寫通訊程式。可連接溫控器數量：最多32台（FX系列最多16台）適用的PLC： OMRON製PLC CS、CJ、CP系列三菱電機製PLC MELSEC Q系列、L系列、 FX系列（支援FX2、 FX3，（FX1S除外）） KEYENCE製PLC KEYENCE KV系列
組合通訊功能＊1	可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。可設定斜率及偏差值等作為目標值。可連接溫控器數量：最多32台（包含主局）
複製功能＊2	可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送設定參數。

MELSEC為三菱電機股份有限公司的註冊商標。

KEYENCE為基恩士股份有限公司的註冊商標。

＊1.支援本體Ver.1.1以上版本

FX系列及KV系列適用本體Ver.2.1以上版本

＊2.支援無程式通訊功能與複合通訊功能。

額定規格比流器（CT）（選購）

耐電壓	AC1,000V(1min)
耐震動	50Hz、98m/s²
重量	約11.5g (E54-CT1)：約50g (E54-CT3)
選購品(僅限E54-CT3型)	接觸器(2個) 插頭(2個)

加熱器斷線／SSR故障

CT輸入(加熱電流檢測用)	單相加熱器檢測功能型：1點單相或3相加熱器用檢測功能型：2點
最大加熱器電流	AC50A
輸入電壓值指示精度	±5%FS±1位數以下
加熱器斷線警報設定範圍＊1	0.1～49.9A (0.1A單位) 檢出最小ON時間：100ms＊3
SSR故障警報設定範圍＊2	0.1～49.9A (0.1A單位) 檢出最小OFF時間：100ms＊4

＊1. 加熱器斷線報警在於量測控制輸出為ON時的加熱電流，當其值小於設定值（加熱器斷線檢測電流值）時，使輸出變成ON。
＊2. SSR 故障警報在於量測控制輸出為OFF 時的加熱電流，當其值大於設定值（SSR故障檢出電流值）時，使輸出變成ON。
＊3. 控制週期0.1s、0.2s時為30ms
＊4. 控制週期0.1s、0.2s時為35ms

繼電器電氣壽命曲線（參考值）

3102_sp_6

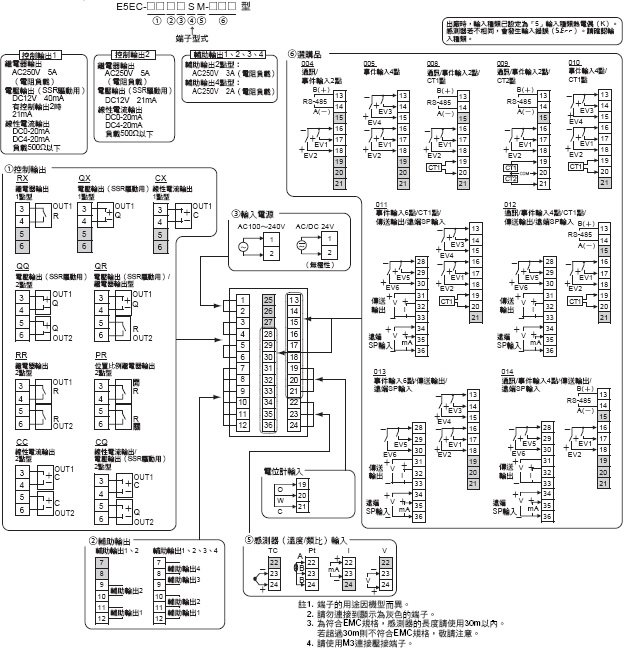

外部連接圖

E5EC型(螺絲端子台型)

3102_sp_5

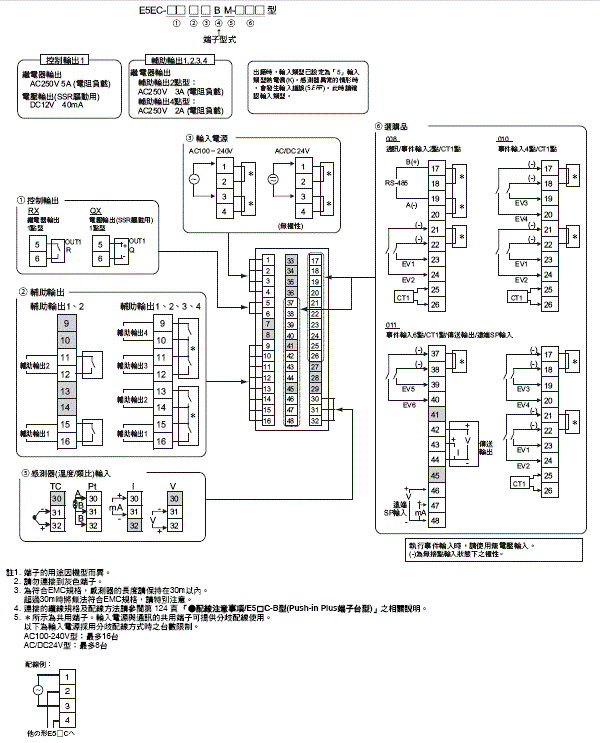

E5EC-B型(Push-In Plus端子台型)

3102_sp_7

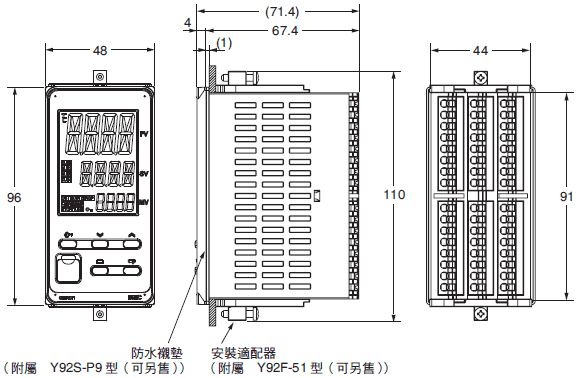

（單位：mm）

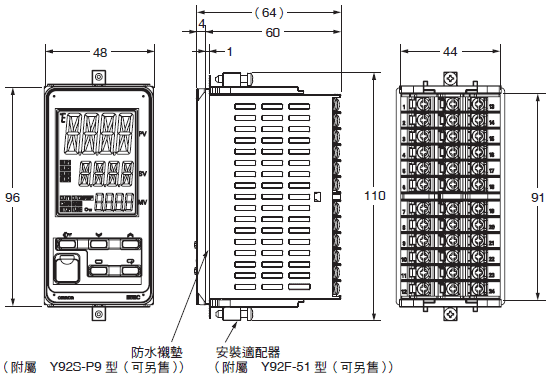

本體

E5EC型

設定工具埠位在本產品的正面面板與上方。

該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。

連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。

連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。

註. 請勿在連接USB 序列通訊轉換纜線的狀態下使用本產品。

E5EC-B型

• 標準搭載有設定工具連接埠，以供連接電腦與溫度控制器時使用。頂面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型），前面埠的連接需使用專用的USB序列轉換纜線（E58-CIFQ2型）＋通訊轉換纜線（E58-CIFQ2-E型）（不可在常時連接的狀態下使用）。

・安裝面板厚度為1～8mm。

・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）

・若要進行防水安裝，請將防水襯墊插入本體。

・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。

＊控制輸出1、2之選擇：QQ、QR、RR、CC、PR、CQ

選購品No.選擇：選擇011、012、013、014

的組合機型且採用密合安裝方式使用時，環境溫度請勿超過45℃。

如需在環境溫度55℃ 下使用，安裝時請保留以下間隔。

選購品（另售）

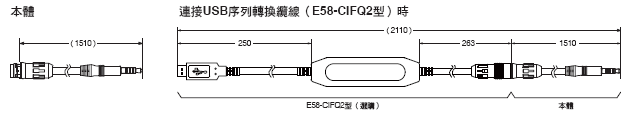

USB序列轉換纜線

E58-CIFQ2型

通訊轉換纜線

E58-CIFQ2-E型

註. 請務必與E58-CIFQ2型成組使用。

端子蓋

E53-COV24型（3入）

防水襯墊

Y92S-P9型〔DIN48×96用〕

隨附於產品。

若防水襯墊遺失、損毀時請另行訂購。

使用防水襯墊時，保護構造為IP66。

此外，E5EC型/E5AC型的設定工具埠蓋供頂部面板請確實關閉。

（防水襯墊及正面設定工具埠蓋供頂部

面板會因使用環境而劣化、收縮或硬化，為確保IP66

的防水等級，建議您定期更換。定期更換時期因使用

環境而異。請客戶自行確認。請以3年以內為基準。）

如不需要防水構造，則無需安裝防水襯墊。

設定工具埠蓋供頂部面板

Y92S-P7型

設定工具埠蓋供頂部面板供頂部面板如有遺失、破損，請另行訂購。

此選購品會因使用環境而劣化、收縮或硬化，建議您定期更換。

安裝適配器

Y92F-51型（2入）

整組隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。

防水保護蓋

Y92A-49N型（48×96用）

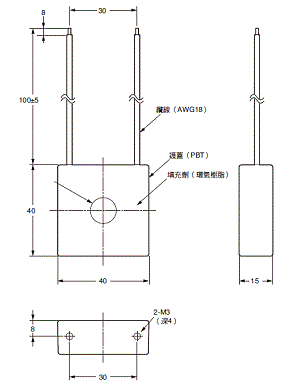

比流器

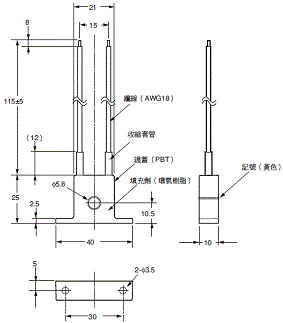

E54-CT1型

貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型

連續最高加熱電流：50A （50/60Hz）

匝數：400±2圈

繞線電阻：18±2Ω

E54-CT1L型

E54-CT3型

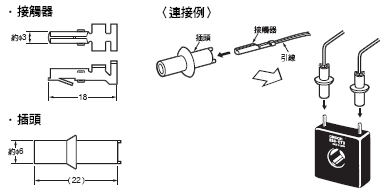

E54-CT3型選購品

貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型

連續最高加熱電流：120A （50/60Hz）

（但OMRON的溫度控制器之連續最高加熱電流值為50A。）

匝數：400±2圈

繞線電阻：8±0.8Ω

E54-CT3L型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
E5[]C/E5[]C-T 規格說明書	SGTD-073-TW5 [47736KB]	2022年10月14日 20221014	E5[]C/E5[]C-T 規格說明書
E5[]C 型錄	SGTD-079 [63388KB]	2016年7月5日 20160705	E5[]C 型錄
控制盤升級解決方案總合型錄	SAMC-010-TW5 [6850KB]	2018年2月1日 20180201	控制盤升級解決方案總合型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E5[]C, E5[]C-T Data Sheet	H177-E1-14 [40869KB]	Jun 16, 2022 20220616	E5[]C, E5[]C-T Data Sheet
E5[]C Brochure	H220-E1-03 [5519KB]	Apr 01, 2019 20190401	E5[]C Brochure
Value Design for Panel Catalog	Y235-E1-01 [5944KB]	Jul 19, 2022 20220719	Value Design for Panel Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E5EC / E5EC-B

賦予控制盤全新價值

不斷引領著控制盤升級的溫度控制器

有效協助控制盤/裝置的小型化與功能的高階化

提升設計、組裝到稼動的整體效率

控制盤/裝置易用性全面革新

已通過主要的安全認證

產品系列豐富，可適用各種控制盤/裝置尺寸

機身短又輕巧，深度僅60mm，有效減少設置空間

有效減少盤面空間

易用性和盤面型相同，體積精巧，適合裝設於控制盤內

Push-In Plus端台型水平密合性更高

藉由優異的控制性能，協助達成裝置的高速化並提升良品率

採用高速控制方式，可將裝置性能發揮至極致

採用穩定控制方式，有效改善良品率

提升設計、組裝到稼動的整體效率

控制盤/裝置易用性全面革新

生產單位更能輕鬆確認顯示值

減少生產單位輸入設定值所需之作業負擔

CX-Thermo的效用

型號組成說明

螺絲端子台型

關於加熱與冷卻控制

使用加熱與冷卻控制時請注意以下要點

型號組成說明

Push-In Plus端子台型

關於加熱與冷卻控制

使用加熱與冷卻控制時請注意以下要點

選購品（另售）

USB序列轉換纜線

通訊轉換纜線

端子蓋

防水襯墊

防水保護蓋

正面面板埠蓋

安裝適配器

比流器（CT）

溫控支援軟體CX-Thermo（CXThermo）

額定

輸入範圍

溫度輸入

類比輸入

警報類型

性能

USB序列轉換纜線規格

通訊規格

通訊功能

額定規格比流器（CT）（選購）

加熱器斷線／SSR故障

繼電器電氣壽命曲線（參考值）

外部連接圖

E5EC-B型(Push-In Plus端子台型)

本體

E5EC型

E5EC-B型

選購品（另售）

USB序列轉換纜線

通訊轉換纜線

端子蓋

防水襯墊

設定工具埠蓋供頂部面板

安裝適配器

防水保護蓋

比流器

E54-CT1型

貫通電流（Io）對輸出電壓（Eo）特性（參考值） E54-CT1型

E54-CT1L型

E54-CT3型

E54-CT3型選購品

貫通電流（Io）對輸出電壓（Eo）特性（參考值） E54-CT3型

E54-CT3L型

中文

English

Global Edition

其他產品

E5DC-800

E5CC-T

E5AC-800

貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型

貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型
