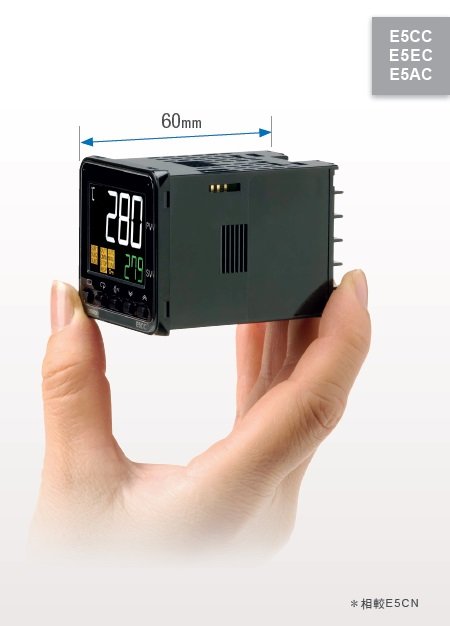

*1 Value Design for Panel
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。

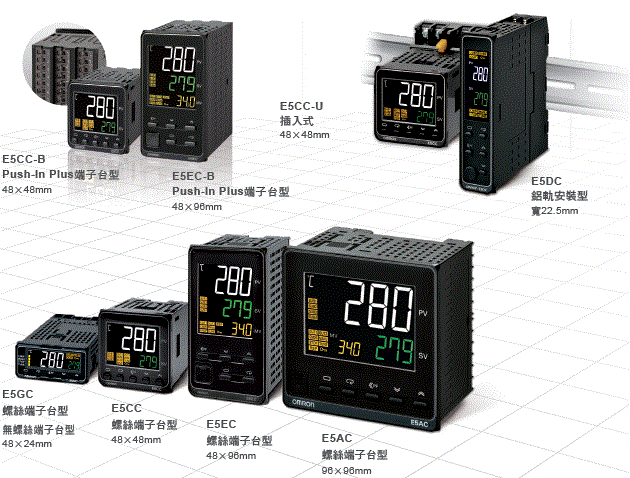

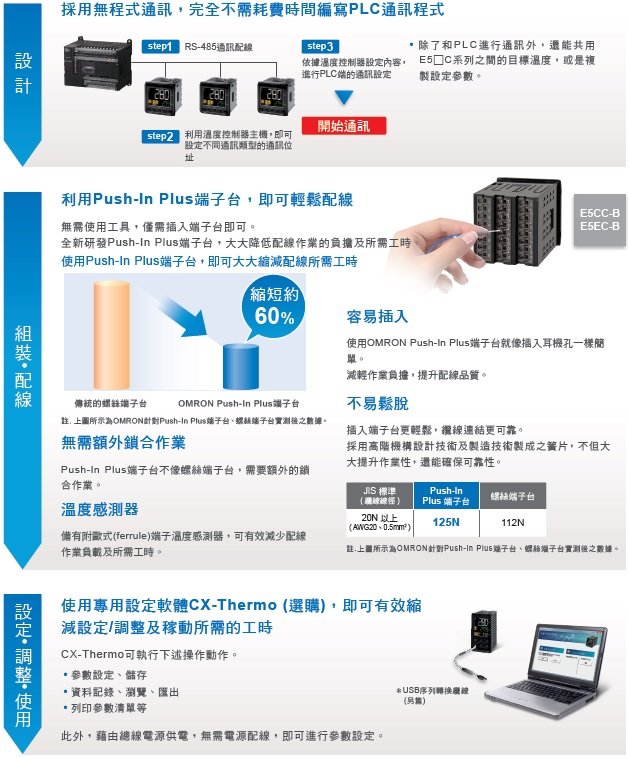

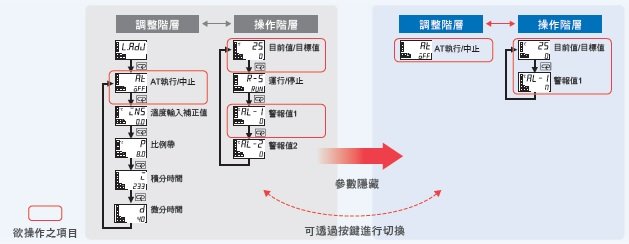

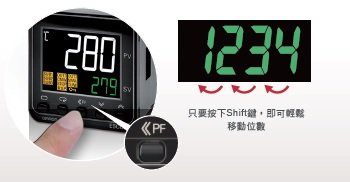

使用參數隱藏功能，則畫面上僅會顯示所需的參數。
如此就能縮短換線時所需耗費的變更設定時間。

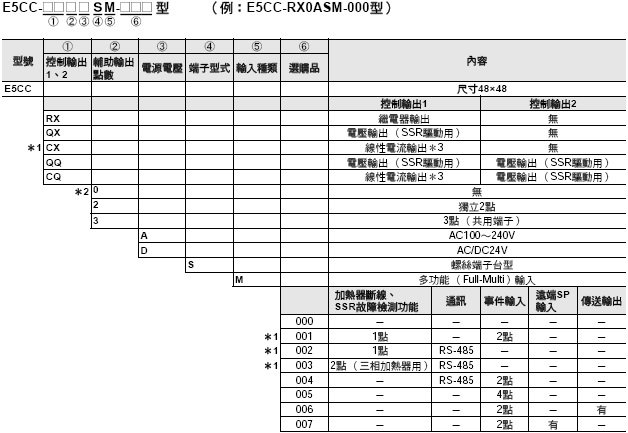

螺絲端子台型
＊1. 控制輸出為線性電流輸出時，無法選擇具有加熱器斷線／SSR故障檢測功能的選購品（001、002、003）。
＊2. 輔助輸出為0點（無）時，選購品只能選擇000 （無）。
＊3. 無法將控制輸出作為傳送輸出使用。
註. E5CC型也提供拆卸型，詳情請洽經銷商。

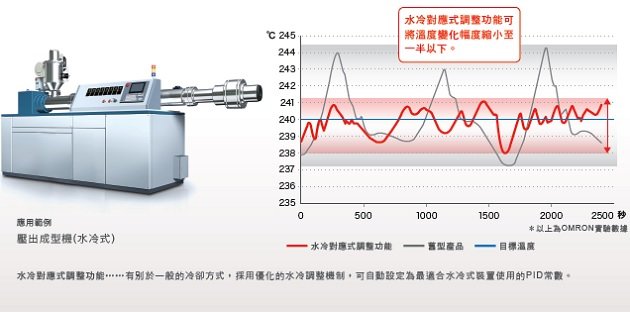

使用加熱與冷卻控制時請注意以下要點
A控制輸出的配置
無控制輸出2時：將輔助輸出作為控制輸出（冷卻側）使用。
有控制輸出2時：將控制輸出2點各自用於加熱側、冷卻側。
（何者為加熱側、冷卻側皆可。）
B關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。

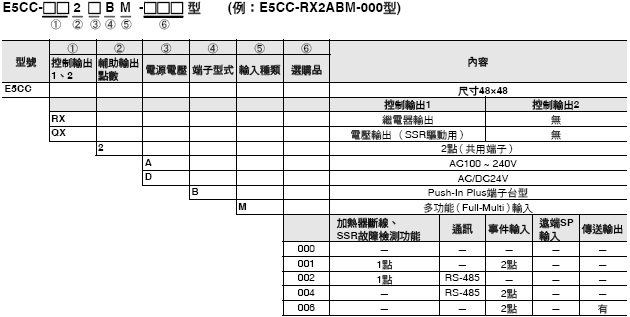

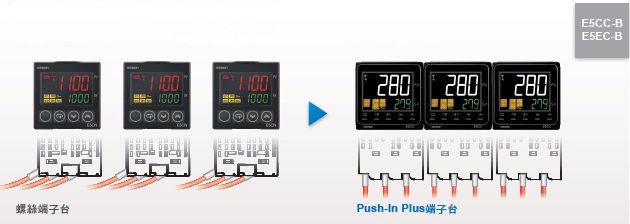

Push-In Plus端子台型
使用加熱與冷卻控制時請注意以下要點
①關於控制輸出之配置
將輔助輸出作為控制輸出(冷卻側)使用。
②關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。
插入式
＊自2014年5月貨批起可簡易傳送輸出使用。

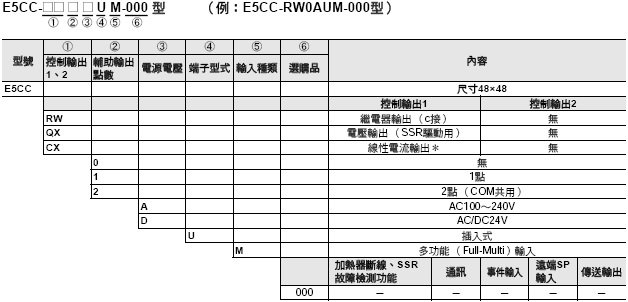

| 控制輸出 | 輔助輸出點數 | 選購品 | 型號 | 型號 | ||
|---|---|---|---|---|---|---|
| 加熱器斷線/ SSR故障檢測功能 |
事件輸入點數 | 通訊 | 電源電壓 | 電源電壓 | ||
| AC100～240V | AC/DC24V | |||||
| 繼電器輸出 | ─ ─ | ─ ─ | ─ ─ | ─ ─ | E5CC-RW0AUM-000 | E5CC-RW0DUM-000 |
| 1點 | E5CC-RW1AUM-000 | E5CC-RW1DUM-000 | ||||
| 2點 | E5CC-RW2AUM-000 | E5CC-RW2DUM-000 | ||||
| 電壓輸出 (SSR驅動用) |
─ ─ | ─ ─ | ─ ─ | ─ ─ | E5CC-QX0AUM-000 | E5CC-QX0DUM-000 |
| 1點 | E5CC-QX1AUM-000 | E5CC-QX1DUM-000 | ||||
| 2點 | E5CC-QX2AUM-000 | E5CC-QX2DUM-000 | ||||
| 線性電流輸出 | ─ ─ | ─ ─ | ─ ─ | ─ ─ | E5CC-CX0AUM-000 | E5CC-CX0DUM-000 |
| 1點 | E5CC-CX1AUM-000 | E5CC-CX1DUM-000 | ||||
| 2點 | E5CC-CX2AUM-000 | E5CC-CX2DUM-000 | ||||
使用加熱與冷卻控制時請注意以下要點
A控制輸出的配置
將輔助輸出作為控制輸出（冷卻側）使用。
B關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。
USB序列轉換纜線
| 型號 |
|---|
| E58-CIFQ2 |
| 型號 |
|---|
| E53-COV17 |
| E53-COV23 |
| 型號 |
|---|
| Y92S-P8 |
| 孔徑 | 型號 |
|---|---|
| φ5.8 | E54-CT1 |
| φ12.0 | E54-CT3 |
| 型號 |
|---|
| Y92F-45 |
| 型號 |
|---|
| Y92A-48N |
| 型號 |
|---|
| Y92F-49 |
| 型號 |
|---|
| Y92F-52 |
| 種類 | 型號 |
|---|---|
| 表面連接插座 | P2CF-11 |
| 表面連接插座(手指防護型) | P2CF-11-E |
| 背面連接插座 | P3GA-11 |
| 端子蓋後端連接座用(手指防護型) | Y92A-48G |
| 種類 | 型號 |
|---|---|
| 硬式保護套 | Y92A-48H |
| 軟式保護套 | Y92A-48D |
| 型號 |
|---|
| EST2-2C-MV4 |
註. E5CC型支援CX-Thermo Ver.4.5以上。
E5CC-U型支援CX-Thermo Ver.4.61以上。
E5CC-B型支援CX-Thermo Ver. 4.65以上版本。
有關CX-Thermo的使用環境，請參閱本公司網站（https://www.omron.com.tw）的「EST2-2C-MV4型」。
| 電源電壓 | 電源電壓A類型：AC100～240V 50/60Hz 電源電壓D類型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110% | |
| 消耗電力 | 選購品-000型：5.2VA以下(AC100～240V)、3.1VA以下(AC24V) /1.6W以下(DC24V) 上述以外：6.5VA以下(AC100～240V)、4.1VA以下(AC24V) /2.3W以下(DC24V) |
|

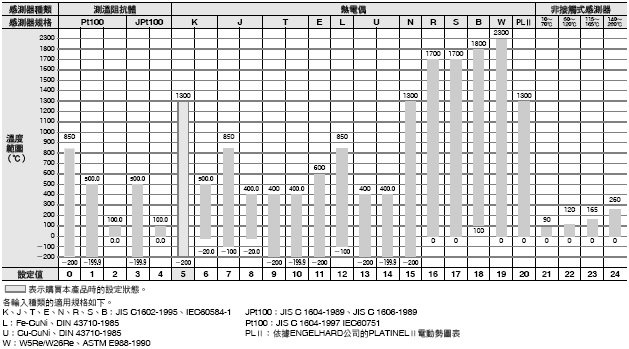

| 感測器輸入 | 溫度輸入 熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金阻抗測溫體：Pt100、JPt100 非接觸式感測器(ES1B)：10～70℃、60～120℃、115～165℃、140～260℃ 類比輸入 電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V、 0～50mV (0～50mV僅適用於E5CC-U型(2014年5月貨批以後)) |
|
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式） | |
| 控制方式 | ON/OFF或2 PID控制(附自動調節功能) | |
| 控制輸出 | 繼電器輸出 | E5CC型/E5CC-B型：1a AC250V 3A (電阻負載)電氣壽命10萬次最小適用負載為5V 10mA (參考值) E5CC-U型：1c AC250V 3A (電阻負載)電氣壽命10萬次最小適用負載5V 10mA (參考值) |
| 電壓輸出 (SSR驅動用) |
輸出電壓DC12V±20% (PNP) 最大負載電流21mA，附短路保護回路 | |
| 線性電流輸出 | DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000 | |
| 輔助輸出 | 點數 | E5CC型：2點或3點(視機種而定) E5CC-B型：2點 E5CC-U型：1點或2點(視機種而定) |
| 輸出規格 |
繼電器輸出1a AC250V、1輸出型：3A (電阻負載)、2輸出型：E5CC型/E5CC-U型 3A (電阻負載)、E5CC-B型 2A (電阻負載)、3輸出型：2A(電阻負載) |
|
| 事件輸入＊ | 點數 | E5CC型：2點或4點(視機種而定) E5CC-B型：2點(視機種而定) |
| 外部輸入 接點規格 |
有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下 | ||
| 流出電流：約7mA (每1接點) | ||
| 傳送輸出＊ | 點數 | 1點(視機種而定：有傳送輸出的型式) |
| 輸出規格 | 電流輸出：DC4～20mA負載：500Ω以下解析度：約10,000 線性電壓輸出：DC1～5V 負載：1kΩ以上 解析度：約10,000 |
|
| 設定方式 | 使用前置面板鍵數位設定 | |
| 遠端SP輸入＊ | 電流輸入：DC4～20mA、DC0～20mA (輸入阻抗150Ω以下) 電壓輸入：DC1～5V、DC0～5V、DC0～10V (輸入阻抗1MΩ以上) |
|
| 指示方式 | 11段數位顯示及個別指示 文字高度PV：15.2mm，SV：7.1mm |
|

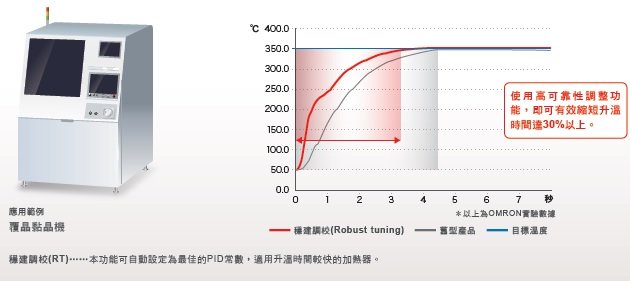

| 多重SP功能＊3 | 最多記憶8個目標值(SP0～SP7)，可透過事件輸入、按鍵操作或序列通訊進行選擇 | |
| BANK切換功能 | 無 | |
| 其他功能 | 手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能 (包含SSR故障檢測)、40% AT、100% AT、操作量限制、輸入數位濾波器、自動調校、 穩建調校(Robust tuning)、PV輸入值補正、運行/停止、保護功能、開平方根演算功能、 操作量變化率限制、邏輯運算、溫度狀態顯示功能、簡易程式功能、輸入移動平均、 顯示亮度設定、簡易傳送輸出、內部輔助繼電器連動訊息功能 |
|
| 使用環境溫度 | -10～+55℃ (不可結露或結冰) | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃ (不可結露或結冰) | |
| 高度 | 2,000m以下 | |
| 建議保險絲 | T2A、AC250V時間延遲低遮斷容量 | |
| 設置環境 | 設置類別Ⅱ，污染度2 (依據IEC61010-1) | |
| 輸入種類 | 電流 | 電壓 | ||||
|---|---|---|---|---|---|---|
| 輸入規格 | 4～20mA | 0～20mA | 1～5V | 0～5V | 0～10V | 0～50mV＊ |
| 設定範圍 | 根據刻度指示在下列任一種範圍內使用 -1999～9999、-199.9～999.9、 -19.99～99.99、-1.999～9.999 |
|||||
| 設定值 | 25 | 26 | 27 | 28 | 29 | 30 |
本產品提供以下19種警報類型，可針對各種警報分別進行設定。初始值為「2：上限值」。（註）
輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲（0～999s）。
註. 具有加熱器斷線／SSR故障檢測功能的機型，其「警報1」預設為「加熱器警報（HA）」，在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能，請透過輸出分配功能配置警報1。
| 設定値 | 警報類型 | 警報輸出功能 | 功能說明 | |
|---|---|---|---|---|
| 警報值(X)為正 | 警報值(X)為負 | |||
| 0 | 無警報功能 | 輸出OFF | 無警報功能。 | |
| 1 | 上下限＊1 |
 |
＊2 | 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 超出偏差值則警報ON。 |
| 2 (初期値) |
上限 |
 |
 |
以警報值(X)設定相對於目標值(SP)的上方偏差。 超過偏差值則警報ON。 |
| 3 | 下限 |
 |
 |
以警報值(X)設定相對於目標值(SP)的下方偏差。 低於偏差值則警報ON。 |
| 4 | 上下限範圍＊1 |
 |
＊3 | 以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 在偏差值內則警報ON。 |
| 5 | 上下限待機 附待機時序功能＊1 |
|
＊4 | 「1：上下限」的警報動作附有待機時序功能。＊6 |
| 6 | 上限待機 附待機時序功能 |
|
|
「2：上限」的警報動作附有待機時序功能。＊6 |
| 7 | 下限待機 附待機時序功能 |
|
|
「3：下限」的警報動作附有待機時序功能。＊6 |
| 8 | 絕對值上限 |
 |
 |
無論目標值(SP)為何，只要當目前值(PV)大於警報值(X)時警報即變成ON。 |
| 9 | 絕對值下限 |
 |
 |
無論目標值(SP)為何，只要當目前值(PV)小於警報值(X)時警報即變成ON。 |
| 10 | 絕對值上限待機 附待機時序功能 |
|
|
「8：絕對值上限」的警報動作附有待機時序功能。＊6 |
| 11 | 絕對值下限待機 附待機時序功能 |
|
|
「9：絕對值下限」的警報動作附有待機時序功能。＊6 |
| 12 | LBA (僅限警報1類型) |
―― | ＊7 | |
| 13 | PV變化率警報 | ―― | ＊8 | |
| 14 | SP絕對值上限 |
 |
 |
當目標值(SP)大於警報值(X)時，警報即變成ON。 |
| 15 | SP絕對值下限 |
 |
 |
當目標值(SP)小於警報值(X)時，警報即變成ON。 |
|
16 |
MV絕對值上限＊9 |
標準控制時
 |
標準控制時
 |
當操作量(MV)大於警報值(X)時，警報即變成ON。 |
| 加熱/冷卻控制時 (加熱操作量) |
加熱/冷卻控制時 (加熱操作量) 常時ON |
|||
|
17 |
MV絕對值下限＊9 |
標準控制時
 |
標準控制時
|
當操作量(MV)小於警報值(X)時，警報即變成ON。 |
| 加熱/冷卻控制時 (冷卻操作量) |
加熱/冷卻控制時 (冷卻操作量) 常時ON |
|||
| 18 | RSP絕對值上限＊10 |
 |
 |
當遠端SP (RSP)大於警報值(X)時，警報即變成ON。 |
| 19 | RSP絕對值下限＊10 |
 |
 |
當遠端SP (RSP)小於警報值(X)時，警報即變成ON。 |
＊1. 設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。

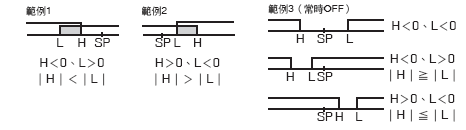

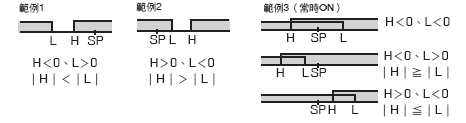

＊2. 設定值：1 上下限警報
＊3. 設定值：4 上下限範圍
| 顯示精度 (環境溫度23℃) |
E5CC型 熱電偶： (以指示值±0.3%或±1℃ 中較大者為準) ±1位數以下＊1 白金阻抗測溫： (以指示值±0.2%或±0.8℃ 中較大者為準) ±1位數以下 類比輸入： ±0.2%FS±1位數以下 CT輸入： ±5%FS±1位數以下 E5CC-U型 熱電偶： (以指示值±1%或±2℃ 中較大者為準) ±1位數以下＊1 白金阻抗測溫體：(以指示值±0.2%或±0.8℃ 中較大者為準) ±1位數以下 類比輸入： ±0.2%FS±1位數以下 |
|
|---|---|---|
| 傳送輸出精度 | ±0.3%FS以下 | |
| 簡易傳送輸出精度 | ±0.3%FS以下 ＊2 | |
| 遠端SP輸入精度 | ±0.2％FS±1位數以下 | |
| 溫度的影響＊3 | 輸入熱電偶(R、S、B、W、PLⅡ)：(以指示值±1%或±10℃ 中較大者為準) ±1位數以下 其他輸入熱電偶： (以指示值±1%或±4℃ 中較大者為準) ±1位數以下＊4 白金阻抗測溫體： (以指示值±1%或±2℃ 中較大者為準) ±1位數以下 類比輸入： ±1%FS±1位數以下 CT輸入： ±5%FS±1位數以下 遠端SP輸入： ±1%FS±1位數以下 |
|
| 電壓的影響＊3 | ||
| 電磁干擾的影響 （EN61326-1規格） |
||
| 輸入取樣週期 | 50ms | |
| 感度調整 | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.01～99.99%FS (0.01%FS單位) |
|
| 比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 冷卻比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 冷卻積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 冷卻微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 控制週期 | 0.1、0.2、0.5、1～99s (1s單位) | |
| 手動重置值 | 0.0～100.0% (0.1%單位) | |
| 警報設定範圍 | -1999～9999 (小數點位置依輸入種類而定) | |
| 信號源阻抗影響 | 熱電偶：0.1℃/Ω以下(100Ω以下)，白金阻抗測溫體：0.1℃/Ω以下(10Ω以下) | |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |
| 耐電壓 | AC3,000V 50或60Hz 1min (異極充電部端子) | |
| 震動 | 誤動作 | 10～55Hz 20m/s2 3軸方向10min |
| 耐久 | 10～55Hz 20m/s2 3軸方向2h | |
| 衝撃 | 誤動作 | 100m/s2 3軸方向各3次 |
| 耐久 | 300m/s2 3軸方向各3次 | |
| 重量 | E5CC 型：本體：約120g 安裝適配器：約10g E5CC-U型：本體：約100g 安裝適配器：約10g |
|
| 保護構造 | E5CC型：正面面板：IP66，後蓋：IP20，端子部：IP00 E5CC-U型：正面面板：IP50，後蓋：IP20，端子部：IP00 |
|
| 記憶體保護 | 非揮發性記憶體(寫入次數：100萬次) | |
| 設定工具 | E5CC型：CX-Thermo Ver.4.5以上 E5CC-U型：CX-Thermo Ver.4.61以上 |
|
| 設定工具連接埠 | E5CC型/E5CC-U型的頂面：使用USB序列轉換纜線E58-CIFQ2型，與電腦側USB連接埠連接＊6 | |
| 規格 | 認證規格 | UL61010-1＊7、KOSHA認證(僅部分型號)＊8、韓國電波法(法令第10564號) |
| 適用規格 | EN61010-1 (IEC61010-1)：污染度2，過電壓類別Ⅱ，Lloyd規格＊9 | |
| EMC指令 | EMI EN61326 ＊10 放射性危害強度EN55011 Group 1 class A 雜訊端子電壓EN55011 Group 1 class A EMS EN61326＊10 靜電放電抗擾性EN61000-4-2 電磁場抗擾度EN61000-4-3 無線電脈衝抗擾性EN61000-4-4 傳導干擾抗擾性EN61000-4-6 突波抗擾性EN61000-4-5 電壓突降/電斷抗擾性EN61000-4-11 |
|
| 支援OS | Windows XP/Vista/7/8/10 ＊1 |
|---|---|
| 支援軟體 | CX-Thermo Ver.4.5以上 (E5CC-U型為Ver.4.61以上) |
| 支援機型 | E5[]C-T型系列、E5[]C型系列、E5CB型系列 |
| USB I/F規格 | 依據USB Specification 2.0 |
| DTE速度 | 38400bps |
| 連接器規格 | 電腦側：USB (Type A插頭) 溫度控制器側：專用序列連接器 |
| 電源 | 總線電源(由USB主機控制器供電)＊ |
| 電源電壓 | DC5V |
| 消耗電流 | 最大450mA |
| 輸出電壓 | DC4.7±0.2V(由USB序列轉換纜線對溫度控制器供電) |
| 輸出電流 | 最大250mA(由USB序列轉換纜線對溫度控制器供電) |
| 使用環境溫度 | 0～+55℃ (不可結露或結冰) |
| 使用環境濕度 | 相對濕度10～80% |
| 保存溫度 | -20～+60℃ (不可結露或結冰) |
| 儲存濕度 | 相對濕度10～80% |
| 高度 | 2,000m以下 |
| 重量 | 約120g |
| 傳輸路徑連接 | RS-485：多點(Multi-drop) |
|---|---|
| 通訊方式 | RS-485 (2線式半雙工) |
| 同步方式 | 非同步方式 |
| 通訊協定 | CompoWay/F、Modbus |
| 通訊速度＊ | 9600、19200、38400、57600bps |
| 傳送碼 | ASCII |
| 資料位元長度＊ | 7、8位元 |
| 結束位元長度＊ | 1、2位元 |
| 錯誤檢出 | 垂直同位(無、偶數、奇數) BCC (區塊檢查字元) CompoWay/F時 CRC-16 Modbus時 |
| 流程控制 | 無 |
| 介面 | RS-485 |
| 重新讀取功能 | 無 |
| 通訊緩衝區 | 217位元組 |
| 通訊響應 傳送等待時間 |
0～99ms 初始值：20ms |
| 無程式通訊功能＊1 | 此功能是透過PLC的記憶體讀寫E5[]C型的參數，或使E5[]C型運行/停止。 E5[]C型會自動與PLC進行通訊，故無需編寫通訊程式。 可連接溫控器數量：最多32台（FX系列最多16台） 適用的PLC： OMRON製PLC CS、CJ、CP系列 三菱電機製PLC MELSEC Q系列、L系列、 FX系列(支援FX2、 FX3，(FX1S除外)) KEYENCE製PLC KEYENCE KV系列 |
|---|---|
| 組合通訊功能＊1 | 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。 可設定斜率及偏差值等作為目標值。 可連接溫控器數量：最多32台(包含主局) |
| 複製功能＊2 | 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送設定參數。 |
| 耐電壓 | AC1,000V(1min) |
|---|---|
| 耐震動 | 50Hz、 98m/s2 |
| 重量 | 約11.5g(E54-CT1)、約50g(E54-CT3) |

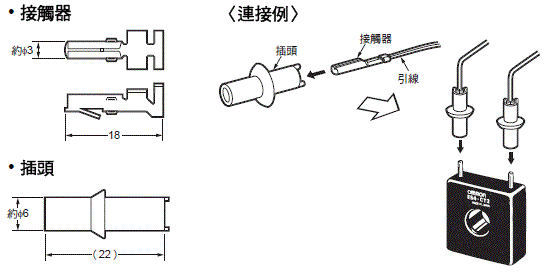

| 選購品 (僅限E54-CT3型) |
接觸器(2個) 插頭(2個) |
| CT輸入(加熱電流檢測用) | 單相加熱器檢測功能型：1點 單相或3相加熱器用檢測功能型：2點 |
|---|---|
| 最大加熱器電流 | AC50A |
| 輸入電流值指示精度 | ±5%FS±1位數以下 |
| 加熱器斷線警報設定範圍＊1 | 0.1～49.9A (0.1A單位) 檢出最小ON時間：100ms＊3 |
| SSR故障警報設定範圍＊2 | 0.1～49.9A (0.1A單位) 檢出最小OFF時間：100ms＊4 |

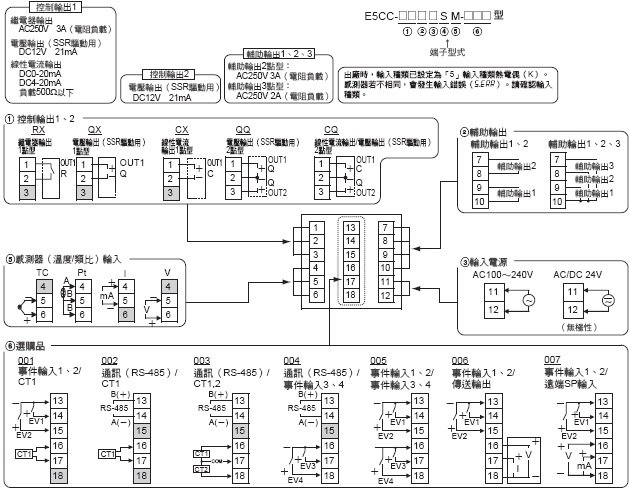

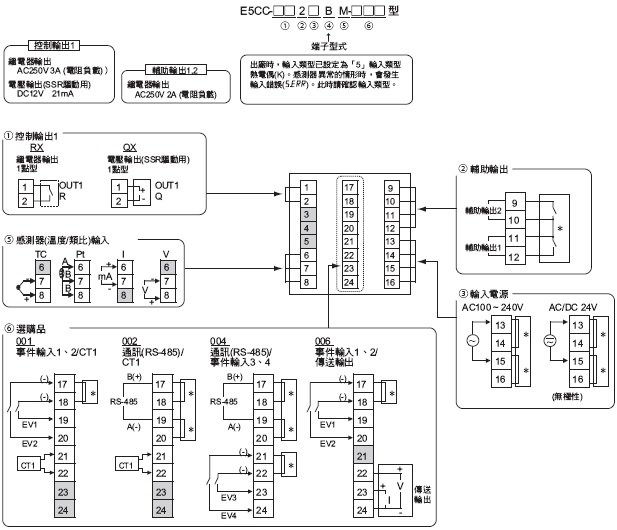

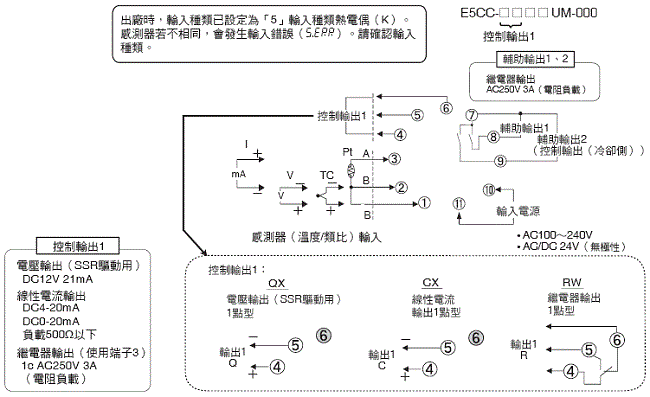

E5CC型

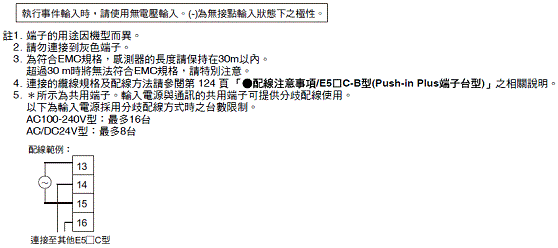

註1. 端子的用途因機型而異。
2. 請勿連接到顯示為灰色的端子。
3. 為符合EMC規格，感測器的長度請使用30m以內。
若超過30m則不符合EMC規格，敬請注意。
4. 請使用M3連接壓接端子。
使用E5CC-U型時，請使用M3.5的壓接端子。

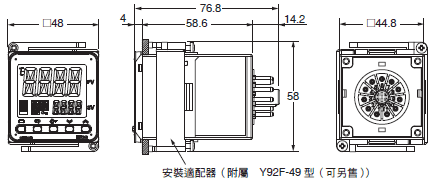

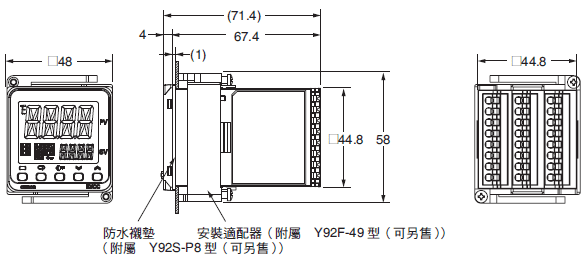

（單位：mm）

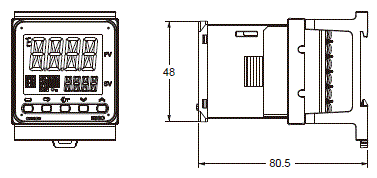

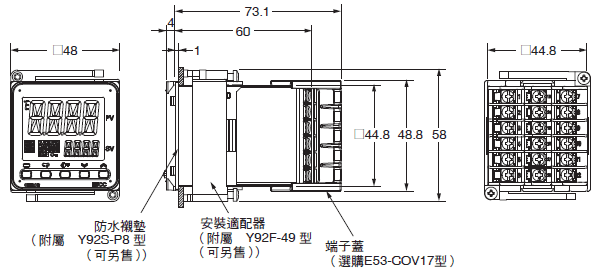

E5CC型
設定工具埠用的連接埠位在本產品的頂面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。

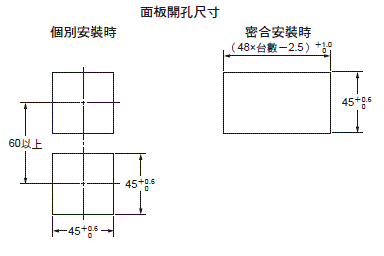

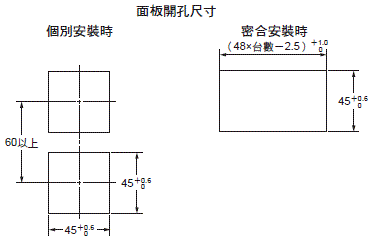

・安裝面板厚度為1～5mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・若要進行防水安裝，請將防水襯墊插入本體。
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
・將Y92A-48N型與USB序列轉換纜線組合使用時，控制盤的厚度請設為1～3mm。
設定工具埠用的連接埠位在本產品的頂面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。
・安裝面板厚度為1～5mm。
・上下方向無法進行密合安裝，敬請注意。（請遵守安裝間隔）
・安裝使用複數台時，請注意避免超過溫度控制器的環境溫度規格。
・將Y92A-48N型與USB序列轉換纜線組合使用時，控制盤的厚度請設為1～3mm。

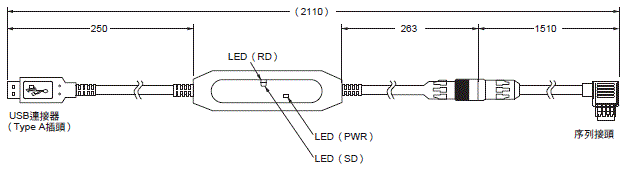

USB序列轉換纜線
E58-CIFQ2型
E53-COV17型

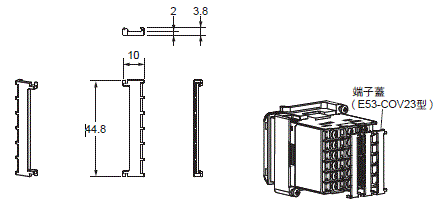

E53-COV23型（3入）

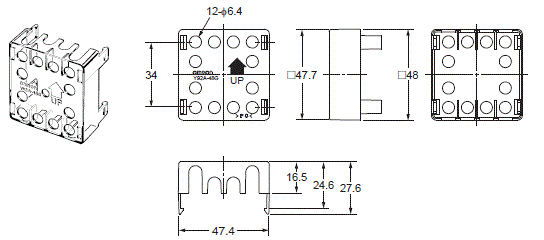

Y92A-48G型
註. 安裝於背面連接插座（P3GA-11型）後使用，可保護手指。
E5CC型隨附於產品。
E5CC-U型未隨附於產品。
若防水襯墊遺失、損毀時請另行訂購。 使用防水襯墊時，保護構造相當於IP66。
（IP66會因使用環境而劣化、收縮或硬化， 為確保防水等級，建議您定期更換。
定期更換時期因使用環境而異。請客戶自行確認。請以3年以內為基準。）
如不需要防水構造，則無需安裝防水襯墊。
此外，E5CC-U型即使安裝防水襯墊，亦不具有防水功能。

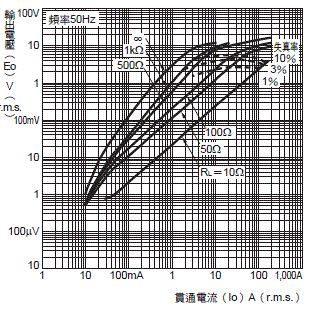

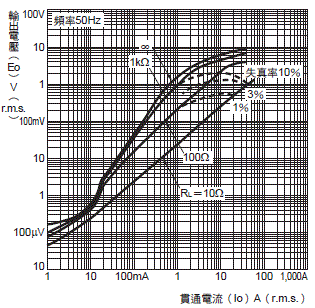

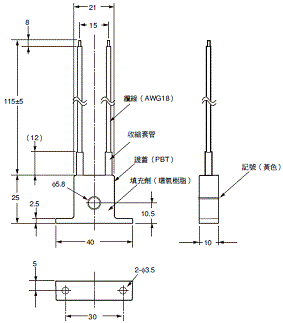

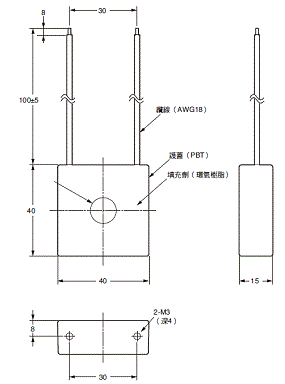

E54-CT1型
連續最高加熱電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω
E54-CT1L型
連續最高加熱電流：120A （50/60Hz）
（但OMRON的溫度控制器之連續最高加熱電流值為50A。）
匝數：400±2圈
繞線電阻：8±0.8Ω
E54-CT3L型

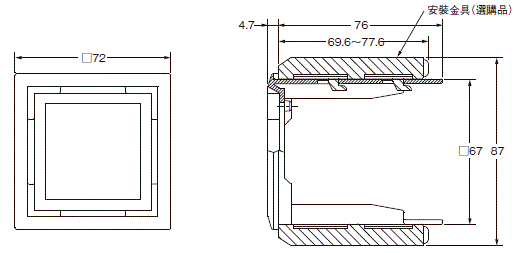

Y92F-45型
註1. 請於已加工為E5B□型用面板時使用。
2. 適配器的顏色為黑色。
3. 使用Y92F-45型時，無法使用USB序列轉換纜線E58-CIFQ2型。
如要透過USB序列轉換纜線進行設定，請先進行設定後再安裝面板。
4. 無法與隨附於E5CC型本體的Y92F-49型組合使用。
註1. 無法與端子蓋併用。
請拆卸端子蓋後使用。
2. 無法使用於E5CC-B型。

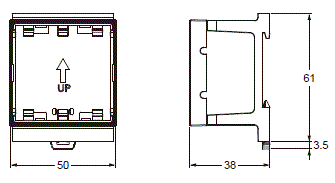

此為用來將E5CC型安裝至鋁軌的的適配器。
不需要為了盤內安裝而進行鈑金、或為了加裝而進行盤面開孔加工。

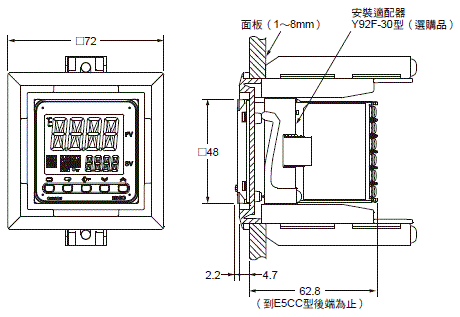

Y92A-48N型
Y92F-49型
隨附於產品。
安裝適配器如有遺失、損毀時請另行
訂購。
註. 安裝防水襯墊後無法使用本選購品。

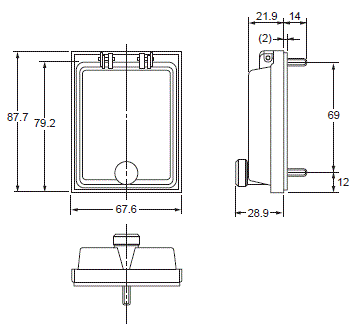

此為軟式的保護套。
裝上保護套後仍可操作產品。
此為硬式的保護套。
請作為防止誤操作等使用。
註1. 亦備有手指防護型（P2CF-11-E型）。
2. 不適用於P2CF-11型（P2CF-11-E型）與Y92F-45型的組合。

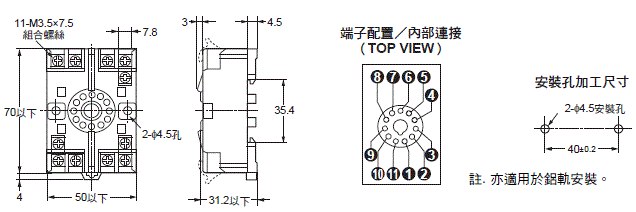

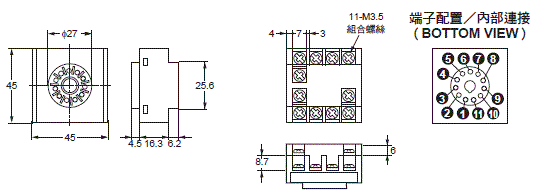

註1. 其他類型的插座會影響精度，故請勿使用。
2. 亦備有手指防護用端子蓋（Y92A-48G型）。
3. 不適用於P3GA-11型與Y92F-45型的組合。
