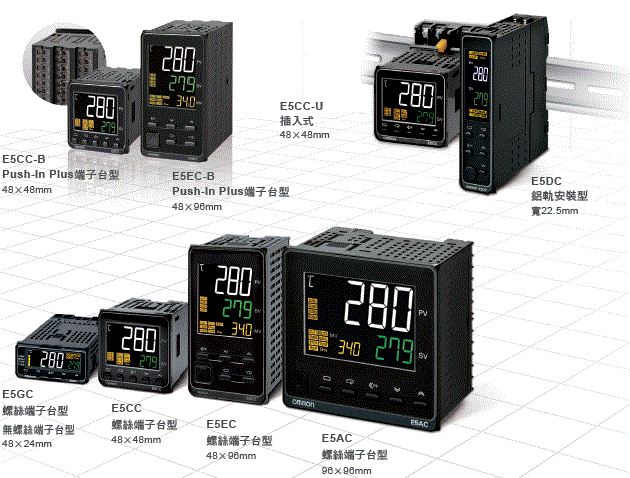

*1 Value Design for Panel
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。

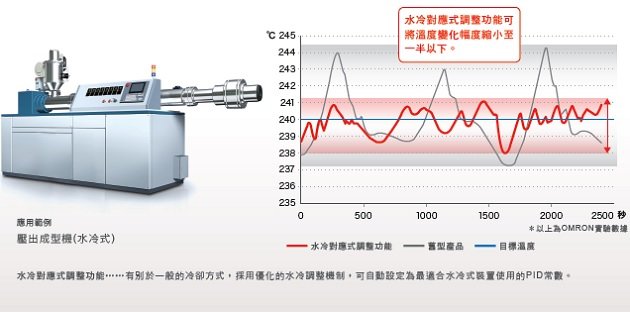

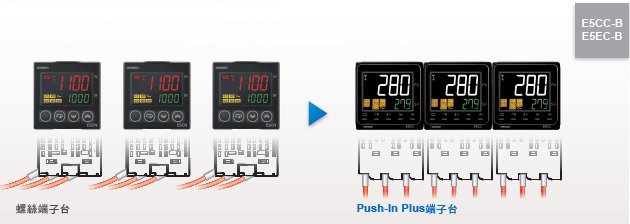

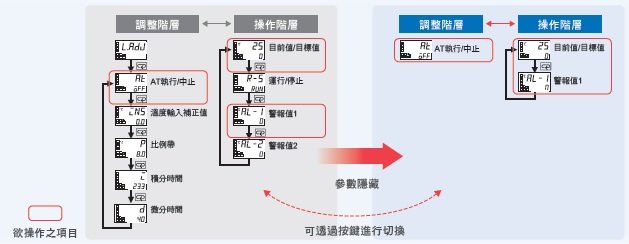

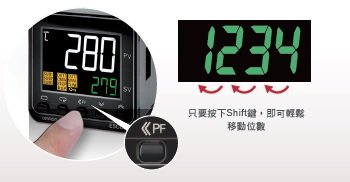

使用參數隱藏功能，則畫面上僅會顯示所需的參數。
如此就能縮短換線時所需耗費的變更設定時間。

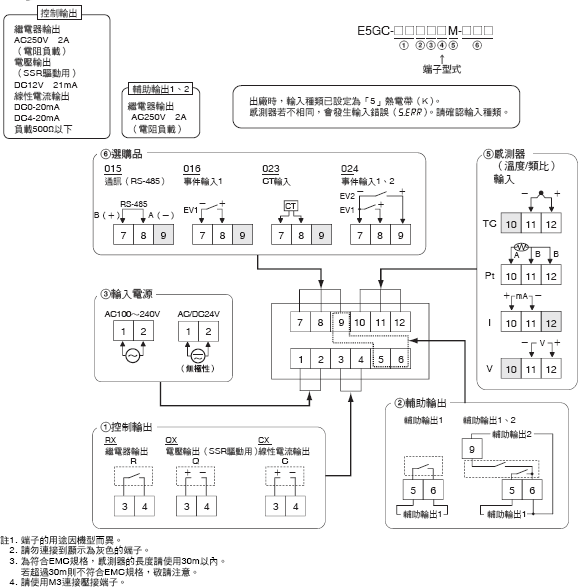

＊1. 可將控制輸出作為簡易傳送輸出使用。
＊2. 輔助輸出為0點（無）時，選購品只能選擇000 （無）。
＊3. 只有當輔助輸出點數補助為2點時可選用。
＊4. 控制輸出為線性電流輸出時，無法選擇具有加熱器斷線／SSR故障檢測功能的選購品（023）。
＊5. 只有當輔助輸出點數補助為1點時可選用。
| 型號 |
|---|

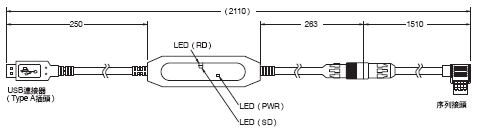

| E58-CIFQ2 |
| 型號 |
|---|

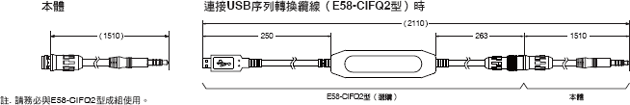

| E58-CIFQ2-E |
| 孔徑 | 型號 |
|---|---|

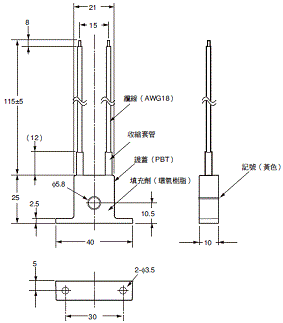

| φ5.8 | E54-CT1 |

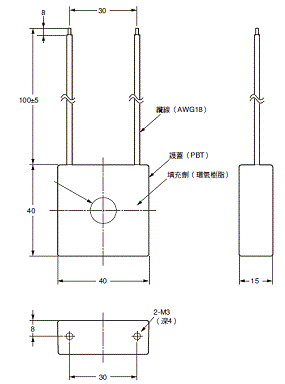

| φ12.0 | E54-CT3 |
| 型號 |
|---|
| Y92F-53 |
| 型號 |
|---|
| E53-COV27 |
| 型號 |
|---|
| Y92S-P12 |
| 型號 |
|---|
| Y92F-55 |
| 型號 |
|---|
| EST2-2C-MV4 |
註. E5GC型支援CX-Thermo Ver.4.62以上。
有關CX-Thermo的使用環境，請參閱本公司網站（https://www.omron.com.tw）的「EST2-2C-MV4型」。
| 電源電壓 | 電源電壓A類型：AC100～240V 50/60Hz 電源電壓D類型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110% | |
| 消耗電力 |
5.9VA以下(AC100～240V)、 3.2VA以下(AC24V) /1.8W以下(DC24V) |
|

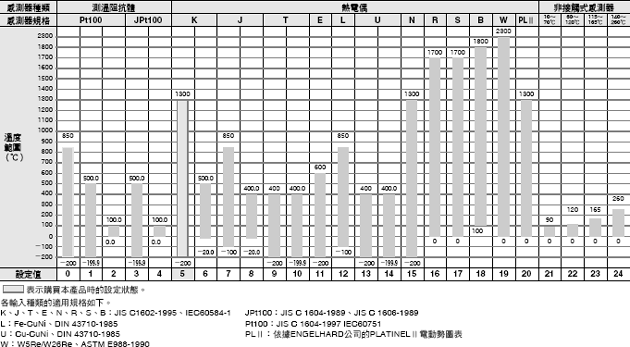

| 感測器輸入 | 溫度輸入 熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金阻抗測溫體：Pt100、JPt100 非接觸式感測器(ES1B型)：10～70℃、60～120℃、115～165℃、140～260℃ 類比輸入 電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V |
|
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式） | |
| 控制方式 | ON/OFF或2 PID控制(附自動調節功能) | |
| 控制輸出 | 繼電器輸出 | 1a AC250V 2A (電阻負載)電氣壽命10萬次最小適用負載為5V 10mA (參考值) |
| 電壓輸出 (SSR驅動用) |
輸出電壓DC12V±20% (PNP)最大負載電流21mA，附短路保護回路 | |
| 線性電流輸出 | DC4～20mA/DC0～20mA 負載500Ω以下 解析度約10,000 | |
| 輔助輸出 | 點數 | 1點或2點（視機種而定） |
| 輸出規格 | 繼電器輸出1a AC250V、2A (電阻負載) 電氣壽命10萬次最小適用負載為5V 10mA (參考值) |
|
| 事件輸入 | 點數 | 1點或2點（視機種而定） |
| 外部輸入 接點規格 |
有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下 | ||
| 流出電流：約7mA （每1接點） | ||
| 設定方式 | 使用前置面板鍵數位設定 | |

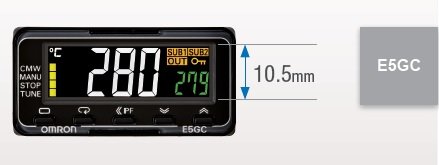

| 指示方式 | 11段數位顯示及個別指示 文字高度PV：10.5mm，SV：5.0mm |
|
| 多重SP功能 | 最多記憶8個目標值(SP0～SP7)，可透過事件輸入、按鍵操作或序列通訊進行選擇＊ | |
| BANK切換功能 | 無 | |

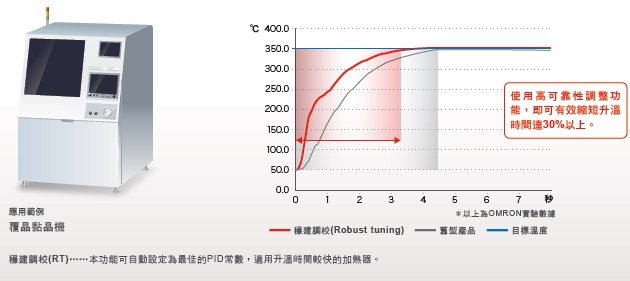

| 其他功能 | 手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能 (包含SSR故障檢測)、40%AT、100%AT、操作量限制、輸入數位濾波器、自動調校、 穩建調校(Robust tuning)、PV輸入值補正、運行/停止、保護功能、開平方根演算功能、 操作量變化率限制、邏輯運算、溫度狀態顯示功能、簡易程式功能、輸入移動平均、 顯示亮度設定、簡易傳送輸出、內部輔助繼電器連動訊息功能 |
|
| 使用環境溫度 | -10～+55℃ (不可結露或結冰) | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃ (不可結露或結冰) | |
| 高度 | 2,000m以下 | |
| 建議保險絲 | T2A、AC250V時間延遲低遮斷容量 | |
| 設置環境 | 設置類別Ⅱ，污染度2 (依據IEC61010-1) | |
| 輸入種類 | 電流 | 電壓 | |||
|---|---|---|---|---|---|
| 輸入規格 | 4～20mA | 0～20mA | 1～5V | 0～5V | 0～10V |
| 設定範圍 | 根據刻度指示在下列任一種範圍內使用 -1999～9999、-199.9～999.9、 -19.99～99.99、-1.999～9.999 |
||||
| 設定值 | 25 | 26 | 27 | 28 | 29 |
| 設定值 | 警報類型 | 警報輸出功能 | 功能說明 | |
|---|---|---|---|---|
| 警報值(X)為正 | 警報值(X)為負 | |||
| 0 | 無警報功能 | 輸出OFF | 無警報功能 | |
| 1 | 上下限 ＊1 |
 |
＊2 |
以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 超出偏差值則警報ON。 |
| 2 (初期値) |
上限 |
 |
 |
以警報值(X)設定相對於目標值(SP)的上方偏差。 超過偏差值則警報ON。 |
| 3 | 下限 |
 |
 |
以警報值(X)設定相對於目標值(SP)的下方偏差。 低於偏差值則警報ON。 |
| 4 | 上下限範圍 ＊1 |
 |
＊3 |
以警報上限值(H)設定相對於目標值(SP)的上方偏差，以警報下限值(L)設定下方偏差。 在偏差值內則警報ON。 |
| 5 | 上下限待機附待機時序功能 ＊1 |
|
＊4 | 「1：上下限」的警報動作附有待機時序功能。＊6 |
| 6 | 上限待機 附待機時序功能 |
|
|
「2：上限」的警報動作附有待機時序功能。＊6 |
| 7 | 下限待機 附待機時序功能 |
|
|
「3：下限」的警報動作附有待機時序功能。＊6 |
| 8 | 絕對值上限 |
 |
 |
無論目標值(SP)為何，只要當目前值(PV)大於警報值(X)時警報即變成ON。 |
| 9 | 絕對值下限 |
 |
 |
無論目標值(SP)為何，只要當目前值(PV)小於警報值(X)時警報即變成ON。 |
| 10 | 絕對值上限待機 附待機時序功能 |
|
|
「8：絕對值上限」的警報動作附有待機時序功能。＊6 |
| 11 | 絕對值下限待機 附待機時序功能 |
|
|
「9：絕對值下限」的警報動作附有待機時序功能。＊6 |
| 12 | LBA (僅限警報1類型) |
―― | ＊7 | |
| 13 | PV變化率警報 | ―― | ＊8 | |
| 14 | SP絕對值上限 |
 |
 |
當目標值(SP)大於警報值(X)時，警報即變成ON。 |
| 15 | SP絕對值下限 |
 |
 |
當目標值(SP)小於警報值(X)時，警報即變成ON。 |
| 16 | MV絕對值上限 ＊9 |
標準控制時
 |
 |
當操作量(MV)大於警報值(X)時，警報即變成ON。 |
| 加熱/冷卻控制時 (加熱操作量) |
加熱/冷卻控制時 (加熱操作量) 常時ON |
|||
| 17 | MV絕對值下限 ＊9 |
標準控制時
 |
標準控制時
 |
當操作量(MV)小於警報值(X)時，警報即變成ON。 |
| 加熱/冷卻控制時 (冷卻操作量) |
加熱/冷卻控制時 (冷卻操作量) 常時ON |
|||
＊1. 設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。
＊2. 設定值：1 上下限警報
＊3. 設定值：4 上下限範圍

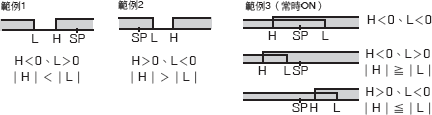

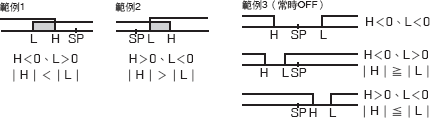

＊4. 設定值：5附上下限待機時序警報發生「＊2」的上下限警報時
・如為範例1、2的情形若遲滯的上下限重疊時，警報為常時OFF
・範例3的情形，警報為常時OFF
＊5. 設定值：5附上下限待機時序警報若遲滯的上下限重疊時，警報為常時OFF
＊6. 請參閱「E5[]C型數位調節器使用手冊」「4-11項警報遲滯」的「待機時序」。
＊7. 請參閱「E5[]C型數位調節器使用手冊」「5-11項迴路斷線警報」的「迴路斷線警報（LBA）」。
＊8. 請參閱「E5[]C型數位調節器使用手冊」「4-10項如何輸出警報」的「●PV變化率警報」。
＊9. 進行加熱/冷卻控制時，MV絕對值上限警報僅對加熱操作量發揮作用，而MV絕對值下限警報僅對冷卻操作量發揮作用。
| 顯示精度 (環境溫度23℃) |
熱電偶： (以指示值±0.3%或±1℃ 中較大者為準) ±1位數以下＊1 白金阻抗測溫體： (以指示值±0.2%或±0.8℃ 中較大者為準) ±1位數以下 類比輸入： ±0.2%FS±1位數以下 CT輸入： ±5%FS±1位數以下 |
|
|---|---|---|
| 簡易傳送輸出精度 | ±0.3%FS以下＊2 | |
| 溫度的影響＊3 | 熱電偶輸入(R、S、B、W、PLⅡ)：(以指示值±1%或±10℃ 中較大者為準) ±1位數以下 其他熱電偶輸入：(以指示值±1%或±4℃ 中較大者為準) ±1位數以下＊4 白金阻抗測溫體：(以指示值±1%或±2℃ 中較大者為準) ±1位數以下 類比輸入：±1%FS±1位數以下 CT輸入：±5%FS±1位數以下 |
|
| 電壓的影響＊3 | ||
| 電磁干擾的影響 （EN61326-1規格） |
||
| 輸入取樣週期 | 50ms | |
| 感度調整 | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.01～99.99%FS (0.01%FS單位) |
|
| 比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 冷卻比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 冷卻積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 冷卻微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 控制週期 | 0.1、0.2、0.5、1～99s (1s單位) | |
| 手動重置值 | 0.0～100.0% (0.1%單位) | |
| 警報設定範圍 | -1999～9999 (小數點位置依輸入種類而定) | |
| 信號源阻抗影響 | 熱電偶：0.1℃/Ω以下(100Ω以下)，白金阻抗測溫體：0.1℃/Ω以下(10Ω以下) | |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |
| 耐電壓 | AC100～240V： AC3,000V 50或60Hz 1min (異極充電部端子) AC/DC 24V： AC2,300V 50或60Hz 1min (異極充電部端子) |
|
| 震動 | 誤動作 | 10～55Hz 20m/s2 3軸方向10min |
| 耐久 | 10～55Hz 20m/s2 3軸方向2h | |
| 衝撃 | 誤動作 | 100m/s2 3軸方向各3次 |
| 耐久 | 300m/s2 3軸方向各3次 | |
| 重量 | 本體：約80g，安裝適配器：約4g×2個 | |
| 保護構造 | 正面面板：IP66，後蓋：IP20，端子部：IP00 | |
| 記憶體保護 | 非揮發性記憶體(寫入次數：100萬次) | |
| 設定工具 | CX-Thermo Ver.4.62以上 | |
| 設定工具連接埠 | E5GC型側面：使用USB序列轉換纜線E58-CIFQ2型與電腦側USB連接埠連接＊6 E5GC型底面：使用USB序列轉換纜線E58-CIFQ2型+通訊轉換纜線E58-CIFQ2-E型，與電腦側USB連接埠連接＊6 |
|
| 規格 | 認證規格 | UL61010-1、韓國電波法(法令第10564號) |
| 適用規格 | EN61010-1 (IEC61010-1)：污染度2，過電壓類別Ⅱ | |
| EMC指令 | EMI EN61326＊7 放射性危害強度EN55011 Group 1 class A 雜訊端子電壓EN55011 Group 1 class A EMS EN61326＊7 靜電放電抗擾性EN61000-4-2 電磁場抗擾度EN61000-4-3 無線電脈衝抗擾性EN61000-4-4 傳導干擾抗擾性EN61000-4-6 突波抗擾性EN61000-4-5 電壓突降/電斷抗擾性EN61000-4-11 |
|
＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。B的400～800℃ 規定在±3℃ 以下。
R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3%PV或±3℃ 中較大者為準） ±1位數以下。
PLⅡ為（以±0.3%PV或±2℃ 中較大者為準） ±1位數。
＊2. 但0～20mA輸出規格的0～4mA間為±1％FS以下。
＊3. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊4. K感測器的－100℃ 以下為±10℃ 以內
＊5. 單位以「積分/微分時間單位」的設定為準。
＊6. 可同時使用外部序列通訊（RS-485）與USB序列轉換纜線通訊
＊7. 工業電磁環境（EN/ IEC61326-1 第2表）

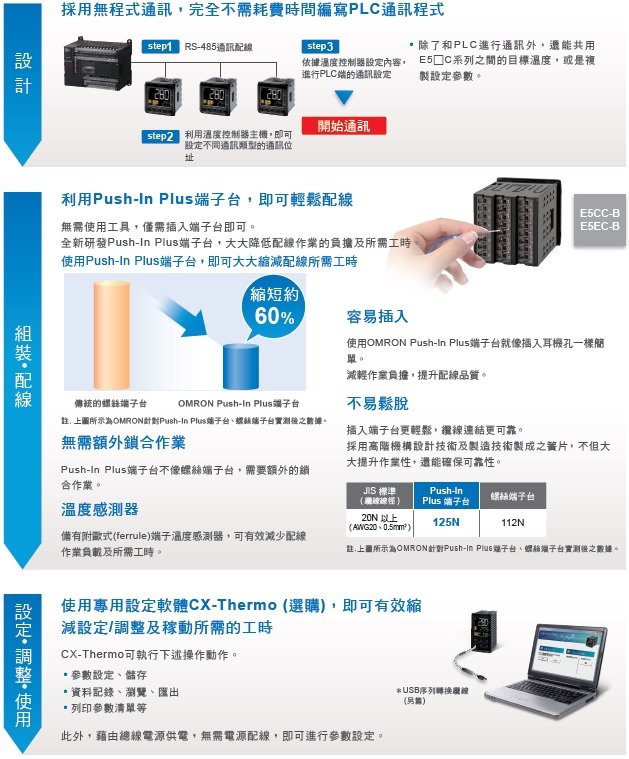

| 支援OS | Windows XP/Vista/7/8/10 ＊1 |
|---|---|
| 支援軟體 | CX-Thermo Ver.4.62以上 |
| 支援機型 | E5[]C-T型系列、E5[]C型系列、E5CB型系列 |
| USB I/F規格 | 依據USB Specification 2.0 |
| DTE速度 | 38400bps |
| 連接器規格 | 電腦側：USB （Type A插頭） 溫度控制器側：專用序列連接器 |
| 電源 | 總線電源（由USB主機控制器供電）＊2 |
| 電源電壓 | DC5V |
| 消耗電流 | 最大450mA |
| 輸出電壓 | DC4.7±0.2V （由USB序列轉換纜線對溫度控制器供電） |
| 輸出電流 | 最大250mA （由USB序列轉換纜線對溫度控制器供電） |
| 使用環境溫度 | 0～＋55℃ （不可結露或結冰） |
| 使用環境濕度 | 相對濕度10～80% |
| 保存溫度 | －20～＋60℃ （不可結露或結冰） |
| 儲存濕度 | 相對濕度10～80% |
| 高度 | 2,000m以下 |
| 重量 | 約120g |
| 傳輸路徑連接 | RS-485：多點(Multi-drop) |
|---|---|
| 通訊方式 | RS-485 (2線式半雙工) |
| 同步方式 | 非同步方式 |
| 通訊協定 | CompoWay/F、Modbus |
| 通訊速度＊ | 9600、19200、38400、57600bps |
| 傳送碼 | ASCII |
| 資料位元長度＊ | 7、8位元 |
| 結束位元長度＊ | 1、2位元 |
| 錯誤撿出 | 垂直同位(無、偶數、奇數) BCC (區塊檢查字元) CompoWay/F時 CRC-16 Modbus時 |
| 流程控制 | 無 |
| 介面 | RS-485 |
| 重新讀取功能 | 無 |
| 通訊緩衝區 | 217位元組 |
| 通訊響應傳送等待時間 | 0～99ms 初期値：20ms |
| 無程式通訊功能 | 此功能是透過PLC的記憶體讀寫E5[]C型的參數，或使E5[]C型運行/停止。 E5[]C型會自動與PLC進行通訊，故無需編寫通訊程式。 可連接溫控器數量：最多32台 （FX系列最多16台） 適用的PLC： OMRON製PLC CS、CJ、CP系列 三菱電機製PLC MELSEC Q系列、L系列、FX系列（支援FX2、FX3，（FX1S除外）） KEYENCE製PLC KEYENCE KV系列組合通訊功能可在相連的溫度控制器之間，從設定在主 |
|---|---|
| 組合通訊功能 | 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。 可設定斜率及偏差值等作為目標值。 可連接溫控器數量：最多32台（包含主局） |
| 複製功能 ＊ | 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送設定參數。 |
| 耐電壓 | AC1,000V(1min) |
|---|---|
| 耐震動 | 50Hz、 98m/s2 |
| 重量 | 約11.5g (E54-CT1型)：約50g (E54-CT3型) |

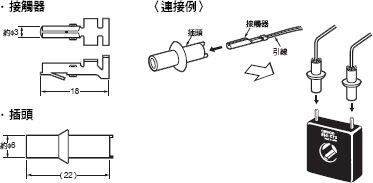

| 選購品(僅限E54-CT3型) | 接觸器(2個) 插頭(2個) |
| CT輸入(加熱電流檢測用) | 單相加熱器檢測功能型：1點 |
|---|---|
| 最大加熱器電流 | AC50A |
| 輸入電流值指示精度 | ±5％FS±1位數以下 |
| 加熱器斷線警報設定範圍＊1 | 0.1～49.9A (0.1A單位) 檢出最小ON時間：100ms＊3 |
| SSR故障警報設定範圍＊2 | 0.1～49.9A (0.1A單位) 檢出最小OFF時間：100ms＊4 |
＊1. 加熱器斷線報警在於量測控制輸出為ON時的加熱電流，當其值小於設定值（加熱器斷線檢測電流值）時，使輸出變成ON。
＊2. SSR 故障警報在於量測控制輸出為OFF 時的加熱電流，當其值大於設定值（SSR故障檢出電流值）時，使輸出變成ON。
＊3. 控制週期0.1s、0.2s時為30ms
＊4. 控制週期0.1s、0.2s時為35ms

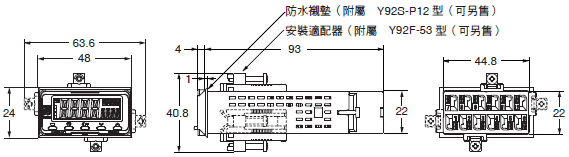

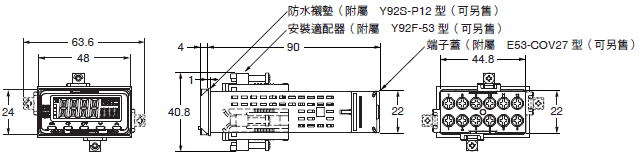

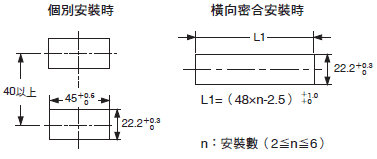

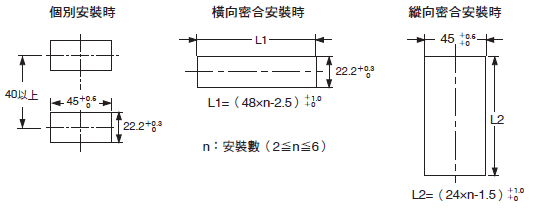

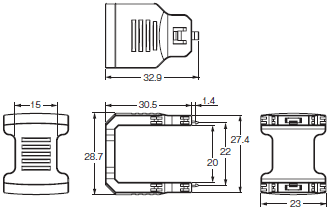

（單位：mm）

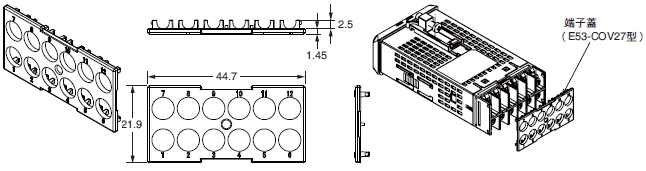

E53-COV27型
隨附於產品。
端子蓋如有遺失、損毀時請另行訂購。
