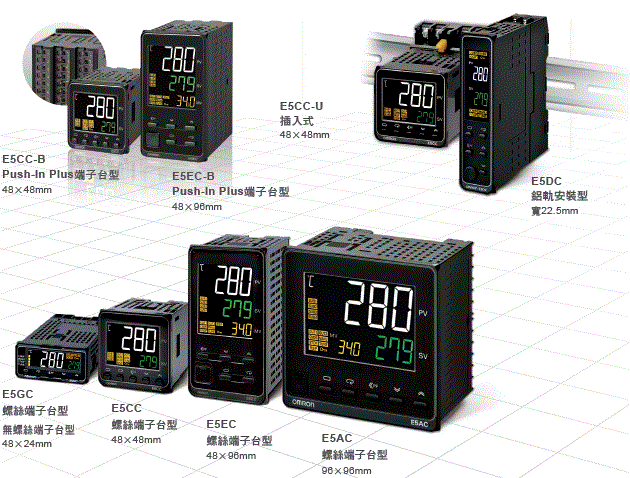

*1 Value Design for Panel
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。

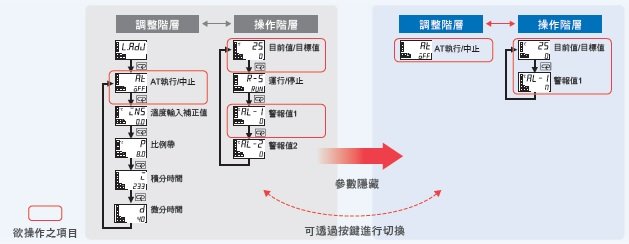

使用參數隱藏功能，則畫面上僅會顯示所需的參數。
如此就能縮短換線時所需耗費的變更設定時間。
＊1. 自2014年7月貨批起無法作為簡易傳送輸出使用。
＊2. 只有當輔助輸出點數為2點時可選用。
＊3. 只有當控制輸出為繼電器輸出或電壓輸出、且輔助輸出為2點時可選用。
＊4. 當控制輸出為繼電器輸出或電壓輸出、且輔助輸出為2點時無法選用。
＊5. 只有當控制輸出為線性電流輸出且輔助輸出為2點時可選用。

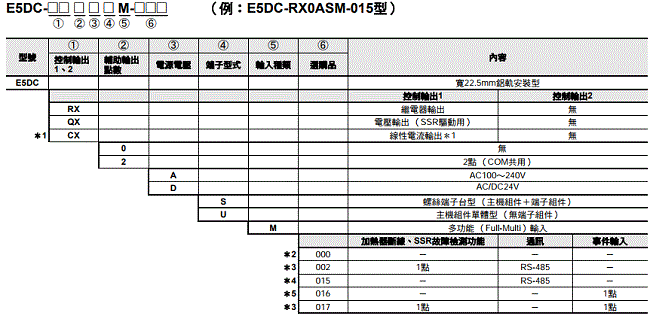

| 控制輸出 | 輔助輸出點數 | 選購品 | 型號 | 型號 | ||
|---|---|---|---|---|---|---|
| 加熱器斷線／ SSR故障檢測功能 |
事件輸入點數 | 通訊 | 電源電壓 | 電源電壓 | ||
| AC100～240V | AC/DC24V | |||||
| 繼電器輸出 | ── | ── | ── | RS-485 | E5DC-RX0ASM-015 | E5DC-RX0DSM-015 |
| E5DC-RX0AUM-015 | E5DC-RX0DUM-015 | |||||
| 2點 | ── | E5DC-RX2ASM-000 | E5DC-RX2DSM-000 | |||
| E5DC-RX2AUM-000 | E5DC-RX2DUM-000 | |||||
| 單相加熱器檢測功能 | RS-485 | E5DC-RX2ASM-002 | E5DC-RX2DSM-002 | |||
| E5DC-RX2AUM-002 | E5DC-RX2DUM-002 | |||||
| 1點 | ── | E5DC-RX2ASM-017 | E5DC-RX2DSM-017 | |||
| E5DC-RX2AUM-017 | E5DC-RX2DUM-017 | |||||
| 電壓輸出 (SSR驅動用) |
── | ── | ── | RS-485 | E5DC-QX0ASM-015 | E5DC-QX0DSM-015 |
| E5DC-QX0AUM-015 | E5DC-QX0DUM-015 | |||||
| 2點 | ── | E5DC-QX2ASM-000 | E5DC-QX2DSM-000 | |||
| E5DC-QX2AUM-000 | E5DC-QX2DUM-000 | |||||
| 單相加熱器檢測功能 | RS-485 | E5DC-QX2ASM-002 | E5DC-QX2DSM-002 | |||
| E5DC-QX2AUM-002 | E5DC-QX2DUM-002 | |||||
| 1點 | ── | E5DC-QX2ASM-017 | E5DC-QX2DSM-017 | |||
| E5DC-QX2AUM-017 | E5DC-QX2DUM-017 | |||||
| 線性電流輸出 | ── | ── | ── | RS-485 | E5DC-CX0ASM-015 | E5DC-CX0DSM-015 |
| E5DC-CX0AUM-015 | E5DC-CX0DUM-015 | |||||
| 2點 | ── | E5DC-CX2ASM-000 | E5DC-CX2DSM-000 | |||
| E5DC-CX2AUM-000 | E5DC-CX2DUM-000 | |||||
| RS-485 | E5DC-CX2ASM-015 | E5DC-CX2DSM-015 | ||||
| E5DC-CX2AUM-015 | E5DC-CX2DUM-015 | |||||
| 1點 | ── | E5DC-CX2ASM-016 | E5DC-CX2DSM-016 | |||
| E5DC-CX2AUM-016 | E5DC-CX2DUM-016 | |||||
A控制輸出的配置
將輔助輸出作為控制輸出（冷卻側）使用。

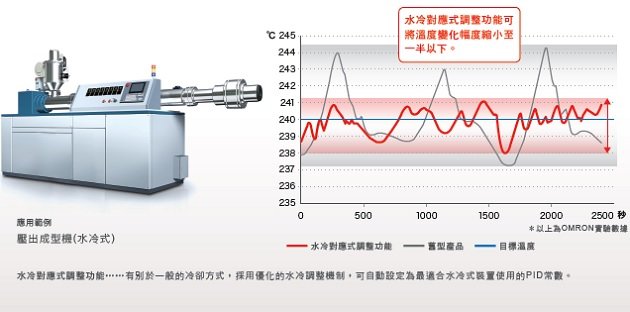

B關於控制
進行PID控制時，加熱側PID與冷卻側PID可分別獨立設定。
亦可支援加熱側與冷卻側兩者的回應特性不同之控制系統。
| 型號 |
|---|
| E5DC-SCT1S |
| 型號 |
|---|
| E58-CIFQ2 |
| 型號 |
|---|
| E58-CIFQ2-E |
註.請務必與E58-CIFQ2型成組使用。
使用正面面板設定工具埠時需要用到。
| 孔徑 | 型號 |
|---|---|
| φ5.8 | E54-CT1 |
| φ12.0 | E54-CT3 |
| 型號 |
|---|
| Y92F-53 |
| 型號 |
|---|
| Y92S-P11 |
| 型號 |
|---|
| EST2-2C-MV4 |
註.E5DC型支援CX-Thermo Ver.4.6以上。
有關CX-Thermo的使用環境，請參閱本公司網站 （https://www.omron.com.tw）的「EST2-2C-MV4型」。
| 型號 |
|---|
| PFP-M |
| 型號 |
|---|
| PFP-S |
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
| 型號 |
|---|
| Y92S-L2 |
| 型號 |
|---|
| Y92F-54 |
| 電源電壓 | 電源電壓A類型：AC100～240V 50/60Hz 電源電壓D類型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110％ | |
| 消耗電力 | 4.9VA以下（AC100～240V）、2.8VA以下（AC24V）/1.5W以下（DC24V） | |
| 感測器輸入 | 溫度輸入 熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金阻抗測溫體：Pt100、JPt100 非接觸式感測器（ES1B）：10～70℃、60～120℃、115～165℃、140～260℃ 類比輸入 電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V |
|
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上（連接ES2-HB-N/THB-N型時，請採用1：1連接方式） | |
| 控制方式 | ON/OFF或2 PID控制（附自動調節功能） | |
| 控制輸出 | 繼電器輸出 | 1a AC250V 3A（電阻負載）電氣壽命10萬次最小適用負載5V 10mA （參考值） |
| 電壓輸出 （SSR驅動用） |
輸出電壓DC12V±20% （PNP） 最大負載電流21mA，附短路保護回路 |
|
| 線性電流 輸出 |
DC4～20mA/DC0～20mA負載500Ω以下解析度約10,000 | |
| 輔助輸出 | 點數 | 2點（視機型而定） |
| 輸出規格 | 繼電器輸出1a AC250V、2A（電阻負載） 電氣壽命10萬次最小適用負載為5V 10mA（參考值） |
|

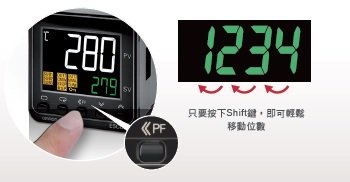

| 事件輸入 | 點數 | 1點（依機型而定） |
| 外部輸入 接點規格 |
有接點輸入時：ON：1kΩ以下 OFF：100kΩ以上 | |
| 無接點輸入時：ON：殘留電壓1.5V以下 OFF：漏電流0.1mA以下 | ||
| 流出電流：約7mA（每1接點） | ||
| 設定方式 | 使用前置面板鍵數位設定 | |
| 指示方式 | 11段數位顯示及個別指示 文字高度PV：8.5mm，SV：8.0mm |
|
| 多重SP功能 | 最多記憶8個目標值（SP0～SP7），可透過事件輸入、 按鍵操作、或序列通訊進行選擇＊1 |
|
| BANK切換功能 | 無 | |

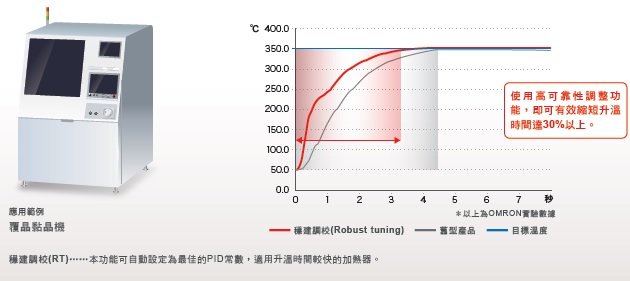

| 其他功能 | 手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能 （包含SSR故障檢測）、40％ AT、100％ AT、操作量限制、輸入數位濾波器、自動調校、 穩建調校(Robust tuning)、PV輸入值補正、運行/停止、保護功能、開平方根演算功能、 操作量變化率限制、邏輯運算、溫度狀態顯示功能、簡易程式功能、輸入移動平均、 顯示亮度設定、簡易傳送輸出＊2、內部輔助繼電器連動訊息功能＊2 |
|
| 使用環境溫度 | －10～＋55℃ （不可結露或結冰） | |
| 使用環境濕度 | 相對濕度25～85％ | |
| 保存溫度 | －25～＋65℃ （不可結露或結冰） | |
| 高度 | 2,000m以下 | |
| 建議保險絲 | T2A、AC250V時間延遲低遮斷容量 | |
| 設置環境 | 設置類別Ⅱ，污染度2 （依據IEC61010-1） | |
| 輸入種類 | 電流 | 電壓 | |||
|---|---|---|---|---|---|
| 輸入規格 | 4～20mA | 0～20mA | 1～5V | 0～5V | 0～10V |
| 設定範圍 | 根據刻度指示在下列任一種範圍內使用 －1999～9999、－199.9～999.9、 －19.99～99.99、－1.999～9.999 |
||||
| 設定值 | 25 | 26 | 27 | 28 | 29 |
本產品提供以下17種警報類型，可針對各種警報分別進行設定。
初始值為「2：上限值」。（註）
輸出配置為輔助輸出。亦可指定ON延遲、OFF延遲（0～999s）。
註.具有加熱器斷線／SSR故障檢測功能的機型，其「警報1」預設為「加熱器警報（HA）」，
在出廠狀態下不會顯示「警報類型1」。
若要啟動警報1功能，請透過輸出分配功能配置警報1。
| 設定值 | 警報類型 | 警報輸出功能 | 功能說明 | |
|---|---|---|---|---|
| 警報值（X）為正 | 警報值（X）為負 | |||
| 0 | 無警報功能 | 輸出OFF | 無警報功能。 | |
| 1 | 上下限＊1 |
 |
＊2 | 以警報上限值（H）設定相對於目標值（SP）的上方偏差， 以警報下限值（L）設定下方偏差。超出偏差值則警報ON。 |
| 2 （初始值） |
上限 |
 |
 |
以警報值（X）設定相對於目標值（SP）的上方偏差。 超過偏差值則警報ON。 |
| 3 | 下限 |
 |
 |
以警報值（X）設定相對於目標值（SP）的下方偏差。 低於偏差值則警報ON。 |
| 4 | 上下限範圍＊1 |
 |
＊3 | 以警報上限值（H）設定相對於目標值（SP）的上方偏差， 以警報下限值（L）設定下方偏差。在偏差值內則警報ON。 |
| 5 | 上下限待機 附待機時序 功能＊1 |
|
＊4 | 「1：上下限」的警報動作附有待機時序功能。＊6 |
| 6 | 上限待機 附待機時序功能 |
|
|
「2：上限」的警報動作附有待機時序功能。＊6 |
| 7 | 下限待機 附待機時序功能 |
|
|
「3：下限」的警報動作附有待機時序功能。＊6 |
| 8 | 絕對值上限 |
 |
 |
無論目標值（SP）為何，只要當目前值（PV）大於警報值 （X）時警報即變成ON。 |
| 9 | 絕對值下限 |
 |
 |
無論目標值（SP）為何，只要當目前值（PV）小於警報值 （X）時警報即變成ON。 |
| 10 | 絕對值上限待機 附待機時序功能 |
|
|
「8：絕對值上限」的警報動作附有待機時序功能。＊6 |
| 11 | 絕對值下限待機 附待機時序功能 |
|
|
「9：絕對值下限」的警報動作附有待機時序功能。＊6 |
| 12 | LBA （僅限警報1類型） |
── | ＊7 | |
| 13 | PV變化率警報 | ── | ＊8 | |
| 14 | SP絕對值上限 |
 |
 |
當目標值（SP）大於警報值（X）時，警報即變成ON。 |
| 15 | SP絕對值下限 |
 |
 |
當目標值（SP）小於警報值（X）時，警報即變成ON |
| 16 | MV絕對值上限＊9 | 標準控制時
 |
標準控制時
 |
當操作量（MV）大於警報值（X）時，警報即變成ON。 |
| 加熱/冷卻控制時 （加熱操作量） |
加熱/冷卻控制時 常時ON |
|||
| 17 | MV絕對值下限＊9 | 標準控制時
 |
標準控制時
 |
當操作量（MV）小於警報值（X）時，警報即變成ON。 |
| 加熱/冷卻控制時 （冷卻操作量） |
加熱/冷卻控制時 常時ON |
|||
＊1. 設定值1、4、5可個別設定警報類型的上、下限值，分別以L、H表示。
＊2. 設定值：1上下限警報
＊3. 設定值：4上下限範圍
| 顯示精度 (個別安裝，環境溫度23℃) |
熱電偶： (以指示值±0.3%或±1℃ 中較大者為準) ±1位數以下＊1 白金阻抗測溫體：(以指示值±0.2%或±0.8℃ 中較大者為準) ±1位數以下 類比輸入： ±0.2%FS±1位數以下 CT輸入： ±5%FS±1位數以下 |
|
|---|---|---|
| 簡易傳送輸出精度 | ±0.3%FS以下＊2 | |
| 溫度的影響＊3 | 輸入熱電偶(R、S、B、W、PLⅡ)：(指示值的±1%或±10℃ 中以較大者為準) ±1位數以下 其他熱電偶輸入：(以指示值±1%或±4℃ 中較大者為準) ±1位數以下＊4 白金阻抗測溫體：(以指示值±1%或±2℃ 中較大者為準) ±1位數以下 類比輸入：±1%FS±1位數以下 CT輸入：±5%FS±1位數以下 |
|
| 電壓的影響＊3 | ||
| 電磁干擾的影響 （EN61326-1規格） |
||
| 安裝的影響 | 輸入熱電偶(R、S、B、W、PLⅡ)：(指示值的±1%或±10℃ 中以較大者為準) ±1位數以下 其他熱電偶輸入：(以指示值±1%或±4℃ 中較大者為準) ±1位數以下＊4 |
|
| 輸入取樣週期 | 50ms | |
| 感度調整 | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.01～99.99%FS (0.01%FS單位) |
|
| 比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 冷卻比例帶(P) | 溫度輸入：0.1～999.9℃/°F (0.1℃/°F單位) 類比輸入：0.1～999.9%FS (0.1%FS單位) |
|
| 冷卻積分時間(I) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 冷卻微分時間(D) | 0～9999s (1s單位)、0.0～999.9s (0.1s單位)＊5 | |
| 控制週期 | 0.1、0.2、0.5、1～99s (1s單位) | |
| 手動重置值 | 0.0～100.0% (0.1%單位) | |
| 警報設定範圍 | -1999～9999 (小數點位置依輸入種類而定) | |
| 信號源阻抗影響 | 熱電偶：0.1℃/Ω以下(100Ω以下)，白金阻抗測溫體：0.1℃/Ω以下(10Ω以下) | |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |
| 耐電壓 | AC3,000V 50或60Hz 1min (異極充電部端子) | |
| 震動 | 誤動作 | 10～55Hz 20m/s2 3軸方向10min |
| 耐久 | 10～55Hz 20m/s2 3軸方向2h | |
| 衝撃 | 誤動作 | 100m/s2 3軸方向各3次 |
| 耐久 | 300m/s2 3軸方向各3次 | |
| 重量 | 主機組件：約80g，端子組件：約40g | |
| 保護構造 | 主機組件：IP20，端子組件：IP00 | |
| 記憶體保護 | 非揮發性記憶體(寫入次數：100萬次) | |
| 設定工具 | CX-Thermo Ver.4.6以上 | |
| 設定工具連接埠 | E5DC型底面：使用USB序列轉換纜線E58-CIFQ2型，與電腦側USB連接埠連接＊6 E5DC型正面面板：使用USB序列轉換纜線E58-CIFQ2型+轉換纜線E58-CIFQ2-E型， 與電腦側USB連接埠連接＊6 |
|
| 規格 | 認證規格 | UL61010-1、韓國電波法(法令第10564號) |
| 適用規格 | EN61010-1 (IEC61010-1)：污染度2，過電壓類別Ⅱ，Lloyd規格＊7 | |
| EMC指令 | EMI EN61326＊8 放射性危害強度EN55011 Group 1 class A 雜訊端子電壓EN55011 Group 1 class A EMS EN61326＊8 靜電放電抗擾性EN61000-4-2 電磁場抗擾度EN61000-4-3 無線電脈衝抗擾性EN61000-4-4 傳導干擾抗擾性EN61000-4-6 突波抗擾性EN61000-4-5 電壓突降/電斷抗擾性EN61000-4-11 |
|
＊1. K （－200～1300℃ 範圍）、T、N的－100℃ 以下及U、L規定在±2℃±1位數以下。B的400℃ 以下無規定。B的400～800℃ 規定在±3℃ 以下。
R、S的200℃ 以下規定在±3℃±1位數以下。W為（以±0.3%PV或±3℃ 中較大者為準） ±1位數以下。
PLⅡ為（以±0.3%PV或±2℃ 中較大者為準） ±1位數。
＊2. 但0～20mA輸出規格的0～4mA間為±1％FS以下。
＊3. 條件：環境溫度：－10℃ ～23℃ ～55℃ 電壓範圍：額定電壓的－15～＋10％
＊4. K感測器的－100℃ 以下為±10℃ 以內
＊5. 單位以「積分/微分時間單位」的設定為準。
＊6. 可同時使用外部序列通訊（RS-485）與USB序列轉換纜線通訊
＊7. 有關Lloyd規格符合與否，請參閱第 118 頁「船舶規格之適用性」。
＊8. 工業電磁環境（EN/ IEC61326-1 第2表）
| 支援OS | Windows XP/Vista/7/8/10 ＊1 |
|---|---|
| 支援軟體 | CX-Thermo Ver.4.6以上 |
| 支援機型 | E5[]C-T型系列、E5[]C型系列、E5CB型系列 |
| USB I/F規格 | 依據USB Specification 2.0 |
| DTE速度 | 38400bps |
| 連接器規格 | 電腦側：USB (Type A插頭) 溫度控制器側：專用序列連接器 |
| 電源 | 總線電源（由USB主機控制器供電）＊2 |
| 電源電壓 | DC5V |
| 消耗電流 | 最大450mA |
| 輸出電壓 | DC4.7±0.2V (由USB序列轉換纜線對溫度控制器供電) |
| 輸出電流 | 最大250mA (由USB序列轉換纜線對溫度控制器供電) |
| 使用環境溫度 | 0～+55℃ (不可結露或結冰) |
| 使用環境濕度 | 相對濕度10～80% |
| 保存溫度 | -20～+60℃ (不可結露或結冰) |
| 儲存濕度 | 相對濕度10～80% |
| 高度 | 2,000m以下 |
| 重量 | 約120g |
| 傳輸路徑連接 | RS-485：多點(Multi-drop) |
|---|---|
| 通訊方式 | RS-485 (2線式半雙工) |
| 同步方式 | 非同步方式 |
| 通訊協定 | CompoWay/F、Modbus |
| 通訊速度＊ | 9600、19200、38400、57600bps |
| 傳送碼 | ASCII |
| 資料位元長度＊ | 7、8位元 |
| 結束位元長度＊ | 1、2位元 |
| 錯誤檢出 | 垂直同位(無、偶數、奇數) BCC (區塊檢查字元) CompoWay/F時 CRC-16 Modbus時 |
| 流程控制 | 無 |
| 介面 | RS-485 |
| 重新讀取功能 | 無 |
| 通訊緩衝區 | 217位元組 |
| 通訊響應 傳送等待時間 |
0～99ms 初始值：20ms |

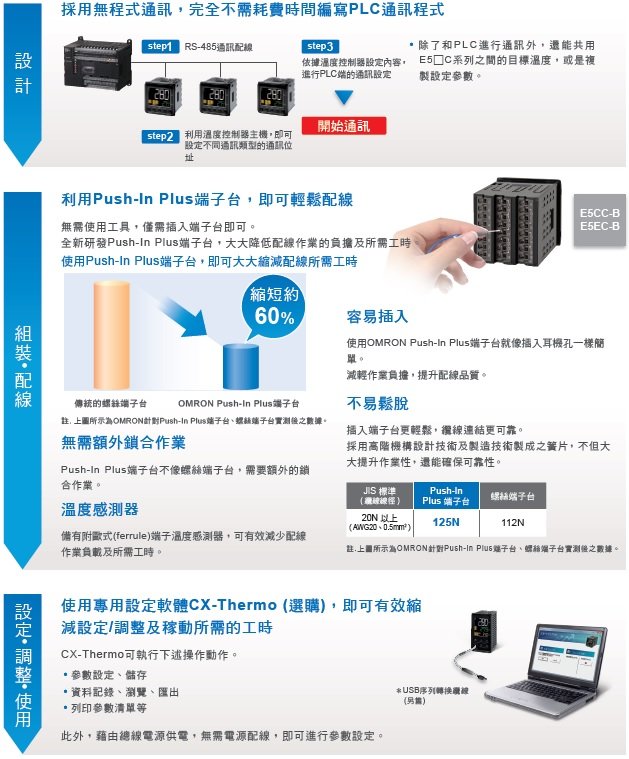

| 無程式通訊功能＊1 | 此功能是透過PLC的記憶體讀寫E5[]C型的參數，或使E5[]C型運行/停止。 E5[]C型會自動與PLC進行通訊，故無需編寫通訊程式。 可連接溫控器數量：最多32台 （FX系列最多16台） 適用的PLC： OMRON製PLC CS、CJ、CP系列 三菱電機製PLC MELSEC Q系列、L系列、 FX系列（支援FX2、 FX3，（FX1S除外）） KEYENCE製PLC KEYENCE KV系列 |
|---|---|
| 組合通訊功能＊1 | 可在相連的溫度控制器之間，從設定在主局的溫度控制器向從屬站傳送目標值及RUN/STOP指示。 可設定斜率及偏差值等作為目標值。 可連接溫控器數量：最多32台（包含主局） |
| 複製功能＊2 | 可在相連的溫度控制器之間，從設定在主局 的溫度控制器向從屬站傳送設定參數。 |
| 耐電壓 | AC1,000V(1min) |
|---|---|
| 耐震動 | 50Hz、 98m/s2 |
| 重量 | 約11.5g (E54-CT1)：約50g (E54-CT3) |
| 選購品 (僅限E54-CT3型) |
接觸器(2個) 插頭(2個) |
| CT輸入(加熱電流檢測用) | 單相加熱器檢測功能型：1點 |
|---|---|
| 最大加熱器電流 | AC50A |
| 輸入電流值指示精度 | ±5%FS±1位數以下 |
| 加熱器斷線警報設定範圍＊1 | 0.1～49.9A (0.1A單位) 檢出最小ON時間：100ms＊3 |
| SSR故障警報設定範圍＊2 | 0.1～49.9A (0.1A單位) 檢出最小OFF時間：100ms＊4 |

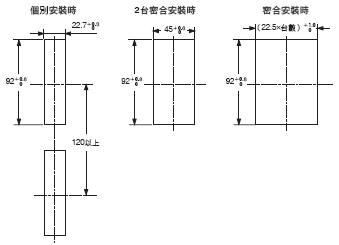

（單位：mm）

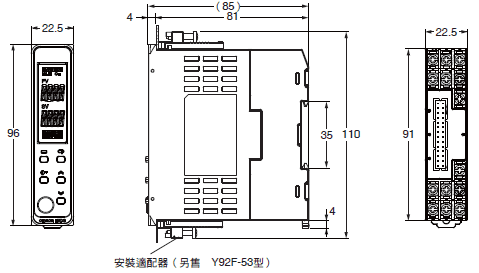

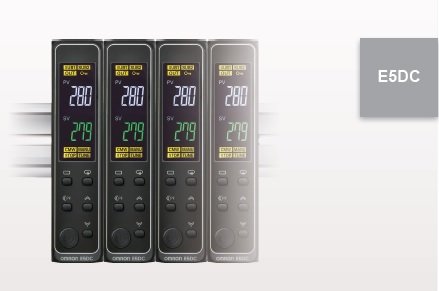

E5DC型
設定工具埠位在本產品的正面面板與底面部。
該連接埠是在使用設定工具時，用來連接電腦與溫度控制器。
連接時需使用專用的USB序列通訊轉換纜線（E58-CIFQ2型）。
連接方法的詳細說明，請參閱USB序列通訊轉換纜線的操作說明書。
註. 請勿在連接USB序列通訊轉換纜線的狀態下使用本產品。
E5DC-SCT1S型

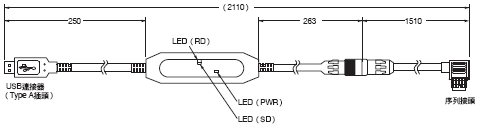

E58-CIFQ2型

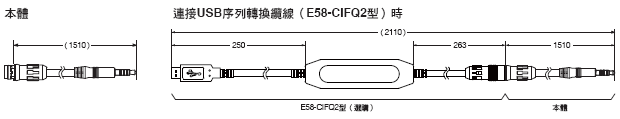

E58-CIFQ2-E型
註. 請務必與E58-CIFQ2型成組使用。

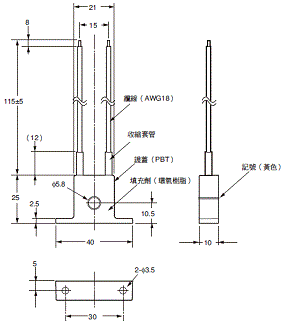

E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型
E54-CT1L型

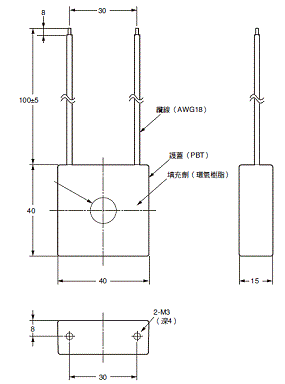

E54-CT3型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型

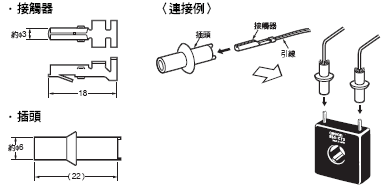

E54-CT3型選購品
Y92F-53型（2入）
未隨附於產品。
盤面安裝時請另行訂購。
Y92S-P11型（4入）
連接多台E5DC型時，請使用於跨接配線（電源、通訊等）。
PFP-M型
PFP-S型
Y92S-L2型
需使用數位面板儀錶的單位標記。
請從單位標記中選擇「℃」或「°F」。
Y92F-54型（2入）
將E5DC型安裝於盤面時，請用來遮蔽本體與面板之間的縫隙。
