| 相數 | 控制端子台 | 類型 | 輸出適用負載 | 加熱器斷線檢測 | 通訊功能 | 型號 | |
|---|---|---|---|---|---|---|---|
| 單相 | 無螺絲夾式端子 | 標準型 | 20A | AC100～240V | 無 | × | G3PW-A220EU-C |
| 45A | G3PW-A245EU-C | ||||||
| 60A | G3PW-A260EU-C | ||||||
| 定電流型 | 20A | 有 | ○ | G3PW-A220EC-C-FLK | |||
| 45A | G3PW-A245EC-C-FLK | ||||||
| 60A | G3PW-A260EC-C-FLK | ||||||
| 小型一字溝螺絲端子 | 標準型 | 20A | 無 | × | G3PW-A220EU-S | ||
| 45A | G3PW-A245EU-S | ||||||
| 60A | G3PW-A260EU-S | ||||||
| 定電流型 | 20A | 有 | ○ | G3PW-A220EC-S-FLK | |||
| 45A | G3PW-A245EC-S-FLK | ||||||
| 60A | G3PW-A260EC-S-FLK | ||||||
G3PW
產品特色
電力調整器功能、性能雙重提升。 高精度與多功能一次擁有
加熱器斷線檢測功能（根據加熱器電阻值檢測加熱器斷線，可更精確 檢測斷線；並可檢測出多台加熱器中的單一斷線）。
可透過數位顯示監控設定值及輸出量。
可選擇控制模式（相位控制、最佳週期控制）。
可監控透過通訊（RS-485）的輸出量設定及負載電流。
可監控運作時間。
可選擇4種相位控制方式。 （相位角比例控制/電壓比例控制/電壓平方成正比控制/定電流控制）
支援多元化的負載（變壓器負載、合金加熱器、純金屬加熱器等）。
適用UL及CE標誌。
本體
選購品（另售）
| 名稱 | 電阻值 | 顯示 | 型號 |
|---|---|---|---|
| 外部設定調整 | 2kΩ | 202 | G32X-V2K |
| 類別 | 標準型 | 定電流型 | ||
|---|---|---|---|---|
| 項目 | 形G3PW-A2[][]EU-[] | 形G3PW-A2[][]EC-[]-FLK | ||
| 控制方式 | 類比輸入時：相位控制或最佳週期控制 電壓ON/OFF輸入時： ON/OFF控制 |
|||
| 適用負載 |
・相位控制：線性(電阻)負載、變壓器一次側控制 (磁通密度1.25T以下) ・最佳週期控制：線性(電阻)負載 (無法進行變壓器一次側控制) |
|||
| 輸出模式 | 類比輸入時 | 相位控制 |
相位角比例、電壓平方成 正比例、電壓比例 |
相位角比例、電壓平方成正比例、 電壓比例、定電流控制 |
| 最佳週期控制 | 最佳週期控制(每半週期切換100%或0%輸出) | |||
| 電壓ON/OFF輸入時 | ON/OFF控制 | 與電壓成正比 | ||
| 相數 | 單相 | |||
| 額定電壓 | AC100～240V | |||
| 電壓變動範圍 | -15～+10% | |||
| 電源頻率 | 50/60Hz | |||
| 電源頻率變動 | ±3Hz | |||
| 消耗電力 | 5VA以下(控制電源D-E間) | |||
| 負載電流範圍 | -A220E[] | 1～20A | ||
| -A245E[] | 1～45A | |||
| -A260E[] | 1～60A | |||
| 突波電流耐量 | -A220E[] | 220A (60Hz、1週期) | ||
| -A245E[] | 440A (60Hz、1週期) | |||
| -A260E[] | 440A (60Hz、1週期) | |||
| I2t | -A220E[] | 400A2s (1週期) | ||
| -A245E[] | 1,600A2s (1週期) | |||
| -A260E[] | 1,600A2s (1週期) | |||
| 輸出電壓調整範圍 | 0～98% | |||
| 控制用輸入信號 | 類比輸入 | DC4～20mA (輸入阻抗100Ω)、或DC1～5V (輸入阻抗30.1kΩ) | ||
| 電壓ON/OFF輸入 | DC5V (輸入阻抗30.1kΩ) | |||
| 外部主要設定 | 指定品 ： G32X-V2K型(2kΩ、2W) | |||
| 外部斜率設定 | 指定品 ： G32X-V2K型(2kΩ、2W) | |||
| 輸出量設定範圍 | 主要設定 | 0.0～100% | ||
| BASE UP量 | 0.0～100%(初期値：0.0%) | |||
| 上下限極限値 | 輸出極限上限值 ： 0.0～100% (初始值 ： 100%) 輸出極限下限值 ： 0.0～100% (初始值 ： 0.0%) |
|||
| 斜率設定値 |
斜率設定值＝內部斜率設定值×外部斜率設定值 內部斜率設定值範圍(利用正面按鍵或通訊設定)： 0～100% (初始值：100%) 外部斜率設定值範圍(以外部調整設定)： 0～100%(初始值：100%) |
|||
| 斜升/斜降時間 | 0.0～99.9秒(初始值 ： 0.5秒)相位控制、最佳週期控制的任一者皆可 | |||
| 定電流特性 | ―― | 電流變動±2%FS | ||
| 負載電流上限値 | ―― | 0.0～66.0A (初始值 ： 0.0＝OFF) 過電流檢測時間 ： 500ms以內 |
||
| 電流檢測 | 電流檢測器(CT) | ―― | 內藏 | |
| 電流檢測精度 | ―― | 額定電流的10%FS | ||
| 最小檢測負載電流 | ―― | 1A | ||
| 加熱器 斷線警報 |
檢測方法 | ―― |
根據加熱器電阻值(有加熱器電阻值示 教、斷線判定參數設定功能) 註. 如加熱器會因溫度上升而電阻值變 大，則斷線判定的精度會降低。 |
|
| 斷線檢測電阻變化率設定範圍 | 1～100% (初始值：100%) | |||
| 斷線檢測精度 | ―― | 額定電流時10%FS以內 (不可使用於電阻會變化的負載) |
||
| 斷線檢測輸出量下限 | ―― |
以大於等於指定的輸出量實施斷線檢測 0.0～100% (初始值：0.0%) |
||
| 斷線檢測延遲次數 | ―― | 0～999次(初始值：150次) | ||
| 複數加熱器斷線檢測 | ―― |
可檢測出10條中的1條 (額定電流通電時) |
||
| Event 輸入 |
點數 | 2點 1.透過初始設定層級的參數設定，可變更Event功能的對應性。 用於切換下列任一種功能 ・切換主要設定的自動/手動 ・切換相位控制/最佳週期控制 2.Alarm重置 |
||
| 有接點輸入條件 | ON：1kΩ以下/OFF：100kΩ以上 | |||
| 無接點輸入條件 | ON：殘留電壓 1.0V 以下/OFF：漏電流0.1mA 以下 | |||
| 流出電流 | 約1.1mA (每 1 點) | |||
| 端子間電壓 | DC5V | |||
| Alarm輸出 | 點數 | 2點 ・ALARM1 (Caution) ・ALARM2 (Warning) 開路集極輸出(獨立COM) |
||
| 最大操作電壓 | DC30V | |||
| 最大負載電流 | 50mA | |||
| 最大残留電壓 | 1.5V | |||
| 最大漏電流 | 0.4mA | |||
| 串列通訊 | ―― |
RS-485×1連接埠： CompoWay/F子站台功能(註) 註. 可與模組型溫度調節計EJ1基本單 元連接。亦可設定/監控來自於連接 EJ1終端單元的CX-Thermo的參數。 |
||
| 過電流保護 | ―― |
額定電流×120%以上、 250週期以內 |
||
| SSR異常檢測 | SSR短路/開路故障後3秒以內 ・可檢測SSR短路故障的相位角範圍 ： 0～72% ・可檢測SSR開路故障的相位角範圍 ： 28～100% |
|||
| 電源頻率異常 | 47Hz以下、63Hz以上 | |||
| 輸出ON降電壓 | 1.6Vrms(輸出100%時) | |||
| 漏電流 |
10mA以下 ( AC100/110V )、20mA以下( AC200/220V ) |
|||
| 絕緣阻抗 | 100MΩ以上(使用DC500V絕緣阻抗計) | |||
| 耐電壓 |
AC2,500V 50/60Hz 1分鐘 (充電部與非充電部間) |
|||
| 震動 | 10～55～10Hz 100m/s2 | |||
| 衝撃 | 300m/s2 | |||
| 使用環境溫度 | -15～+55℃ ( 不結冰、結露 ) | |||
| 使用環境濕度 | 5～95%RH | |||
| 保存環境溫度 | -25～+65℃ ( 不結冰、結露 ) | |||
| 重量 | G3PW-A220E[]-[]-[][][]：1kg以下 G3PW-A245E[]-[]-[][][]：1.9kg以下 G3PW-A260E[]-[]-[][][]：1.9kg以下 |
|||
| 適合規格 | 安全規格 | UL508 CSA C22.2 No.14 EN60947-4-3 ( 污染度2、過電壓類別Ⅱ ) |
||
| EMC規格 |
EMI EN60947-1 EN60947-4-3 EMS EN60947-1 EN60947-4-3 |
|||
保險絲（外部連接例）
| 建議品 | 富士電機製 快速熔斷保險絲 |
富士電機製 | |
|---|---|---|---|
| 種類 | 保險絲座 | ||
| 快速熔斷保險絲＊ | 20A用 | CR6L-20/UL | CMS-4 |
| 45A用 | CR6L-50/UL | ||
| 60A用 | CR6L-75/UL | CMS-5 | |
＊有關UL規格認證品之詳情，請另洽本公司。
延時保險絲規格
| 種類 | 規格 |
|---|---|
| 延時保險絲 | AC250V 2A |
（單位：mm）
■本體
●無螺絲夾式端子

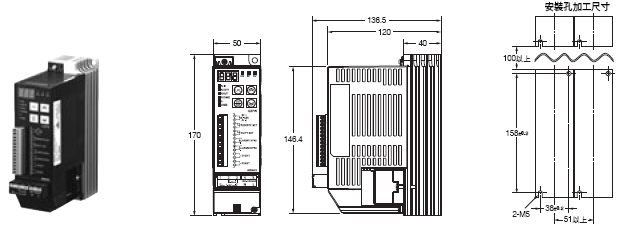

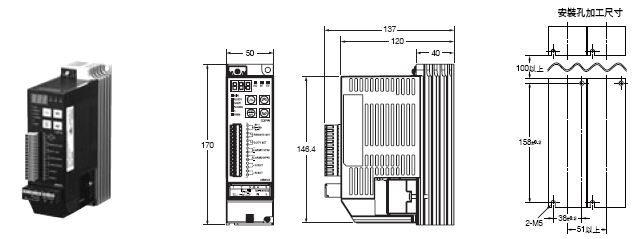

G3PW-A220EU-C
G3PW-A220EC-C-FLK
●無螺絲夾式端子

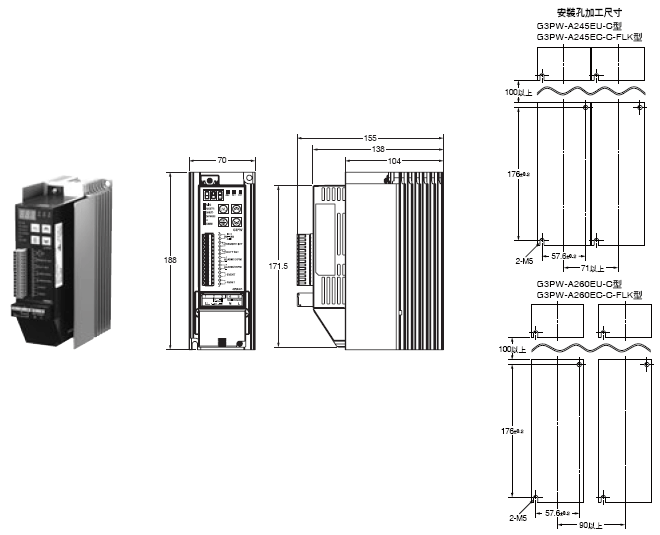

G3PW-A245EU-C
G3PW-A260EU-C
G3PW-A245EC-C-FLK
G3PW-A260EC-C-FLK
●小型一字溝螺絲端子

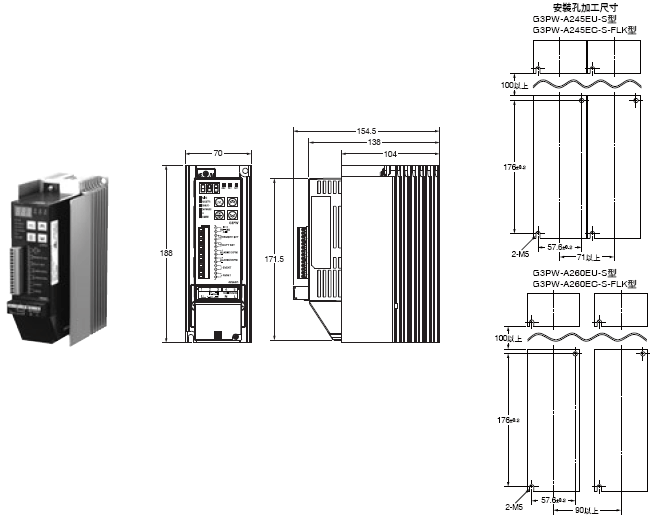

G3PW-A220EU-S
G3PW-A220EC-S-FLK
●小型一字溝螺絲端子
G3PW-A245EU-S
G3PW-A260EU-S
G3PW-A245EC-S-FLK
G3PW-A260EC-S-FLK
■選購配件（另售）
●外部設定調整

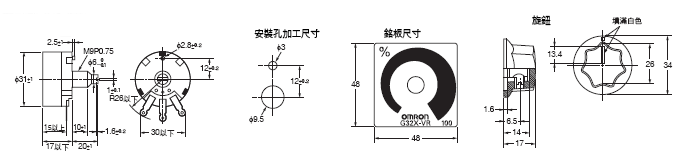

G32X-V2K
