| 絕緣方式 | Zero cross功能 | 動作指示燈 | 輸出適用負載 | 輸入額定電壓 | 型號 | |
|---|---|---|---|---|---|---|
| 光伏輸出光耦合器 （Photovoltaic coupler） |
無 |
有 |
1.0A AC5～240V DC5～100V |
DC5V | G3RZ-201SLN DC5 | |
| DC12V | G3RZ-201SLN DC12 | |||||
| DC24V | G3RZ-201SLN DC24 | |||||
G3RZ
產品特色
與G2R型相同形狀的功率MOS FET繼電器 AC/DC兩用，可進行1A負載開關
與Push-In Plus端子台插座P2RF-05-PU型組合使用， 縮短60％的配線工時（本公司實測值資料）。
可進行AC 240V或DC 100V、1A的負載開關。
輸出間開路時漏電流10μA以下。
介電強度AC2,500V。
輸出輸入間耐電壓AC2,500V。
內藏輸入電阻及過電壓吸收回路。
可進行AC全波整流負載、半波整流負載的開閉。
本體
選購品（另售）
連接插座
| 分類 | 端子構造 | 形狀 | 型號 |
|---|---|---|---|
| 正面連接用 | 螺絲端子 |  |
P2RF-05 |
| 螺絲端子 手指保護結構 |
 |
P2RF-05-E | |
| Push-In Plus端子台 |  |
P2RF-05-PU | |
| 背面連接用 | 印刷電路板用端子 |  |
P2R-05P |
 |
P2R-057P | ||
| 焊接端子 |  |
P2R-05A |
鋁軌安裝用品
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
| 分類 | 產品名稱 | 形狀 | 型號 | |
|---|---|---|---|---|
| 正面連接用 | 支撐鋁軌 | 淺型/全長1m |  |
PFP-100N |
| 淺型/全長0.5m | PFP-50N | |||
| 深型/全長1m |  |
PFP-100N2 | ||
| 端板 |  |
PFP-M | ||
| 墊片 |  |
PFP-S | ||
| 背面連接用 | 連接插座安裝板 (5個安裝用)* |
- | P2R-P | |
＊請於排列安裝多個背面連接插座的情形時使用（焊接端子 P2R-[]A型）。
額定
| 型號 | 輸入 | 輸出 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 定額電壓 | 操作電壓 | 阻抗 | 電壓位準 | 額定負載電壓 | 負載電壓範圍 | 負載電流 ＊ | 突波電流耐量 | ||
| 動作電壓 | 復歸電壓 | ||||||||
| G3RZ-201SLN | DC5V | DC4～6V | 400Ω±20% | DC4V以下 |
DC1V 以上 |
AC5～240V DC5～100V |
AC3～264V DC3～125V |
100μ～1.0A | 10A (10ms) |
| DC12V | DC9.6～14.4V | 1.1kΩ±20% | DC9.6V以下 | ||||||
| DC24V | DC19.2～28.8V | 2.2kΩ±20% | DC19.2V以下 | ||||||
＊因環境溫度而異。詳細內容請參閱參考資料『額定負載電流與環境溫度』。
性能
| 動作時間 | 6ms以下 |
|---|---|
| 復歸時間 | 10ms以下 |
| 輸出ON電阻 | 2.4Ω以下 |
| 開路時漏電流 | 10μA以下(DC125V時) 100μA以下(AC200V時) |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) |
| 耐電壓 | 輸出輸入間 AC2,500V 50/60Hz 1min |
| 振動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5a) |
| 衝撃 | 1,000m/s2 |
| 保存環境溫度 | -30～+100℃ （不可結冰結露） |
| 使用環境溫度 |
-30～+85℃ |
| 使用環境濕度 | 45～85%RH |
| 重量 | 約20g |

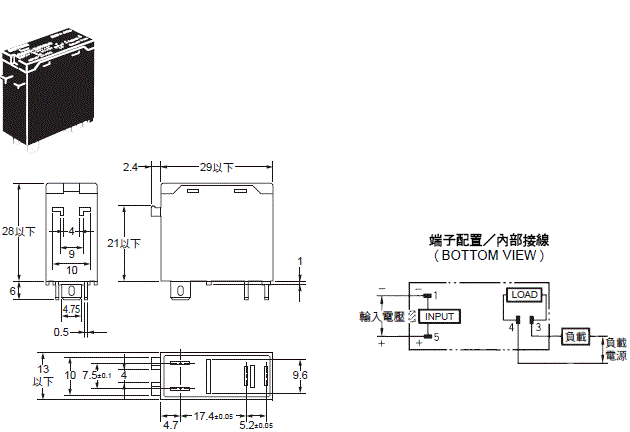

（單位：mm）
本體
G3RZ-201SLN型
選購品（另售）
連接插座
鋁軌安裝用另售配件
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
鋁軌安裝用另售配件
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
