G9H
產品特色
電磁繼電器和SSR的混合型， 具備10A、1,000萬次的開關性能
與PTF-08-PU型Push-In Plus端子台底座組合使用， 縮短60％的配線工時（本公司實測值資料）
取得UL/CSA標準（-US型）。
閉路時、遮斷時可利用Phototriac進行開閉。 因此很少會發生微震及電弧，且電氣壽命達1,000萬次的高耐久性。
通電時使用繼電器接點，雖然是沒有安裝散熱板的小尺寸機種， 但卻具有10A開閉及高容量，且發熱幾乎不會影響到環境溫度的特性。
可經由LED動作指示燈輕易確認動作狀況。
內藏的溫度保險絲可防止因Phototriac與繼電器產生誤動作而出現內部燒毀的情形。
與LY型（1極、2極型）相同尺寸的插座型。
本體
註. 關於國際規格認證品，請參閱https://www.omron.com.tw網站內容。
＊現有產品顯示為250V AC。
選購品（另售）
連接插座安裝板
| 型號 | 最低訂購單位(個) |
|---|---|
| PYP-1 | 10 |
| PYP-18 | 1 |
註. 訂購上述型號時，請以最少訂購數量為單位來訂購。
連接插座/安裝支架
| 正面連接插座 | 背面連接插座 | |||
|---|---|---|---|---|
| 插座 | PTF08A (-E) | PT08 | PT08-0 | PT08QN |
| 安裝支架 | PYC-A1 | PYC-P PYC-S |
PYC-P | PYC-P PYC-S |
詳細內容請參閱「共用插座/鋁軌相關產品」。
額定
輸入
| 額定電壓 | 操作電壓 | 線圈阻抗 | 動作電壓 | 復歸電壓 | 消耗電力 | |
|---|---|---|---|---|---|---|
| DC | 5V | DC4～6V | 104Ω | DC4V以下 | DC0.5V以上 |
約240mW |
| 12V | DC9.6～14.4V | 600Ω | DC9.6V以下 | DC1.2V以上 | ||
| 24V | DC19.2～28.8V | 2,400Ω | DC19.2V以下 | DC2.4V以上 | ||
註1. 線圈阻抗為線圈溫度＋23℃ 時的值、公差為±10％。
2. 動作特性為線圈溫度＋23℃ 時的值。
輸出
| 型號 | 適用負載 | |||
|---|---|---|---|---|
| 額定負載電壓 | 負載電壓範圍 | 負載電流 ＊ | 突波電流耐量 | |
| G9H-205S（-US） | AC100～240V |
AC75～264V |
50mA～5A (55℃ 時) | 80A (60Hz、1週期) |
| G9H-210S（-US） | 50mA～10A (55℃ 時) | 170A (60Hz、1週期) | ||
＊因環境溫度而異。詳細內容請參閱特性資料「●額定負載電流與環境溫度」。
性能
| 型號 | G9H-205S （-US） | G9H-210S （-US） | |
|---|---|---|---|
| 動作時間 | 10ms以下 | ||
| 復歸時間 | 1/2週期以下+10ms | ||
| 輸出ON壓降 |
1.6V (RMS)以下(5A時) |
1.6V (RMS)以下(10A時) |
|
| 漏電流 | 5mA以下(AC250V時) | ||
| 突波電流耐量 | 80A | 170A | |
| 溫度上升 | 50deg以下(於電阻率法下施加額定電壓) | ||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | ||
| 耐電壓 | AC2,000V 50/60Hz 1min | ||
| 震動 | 耐久 | 10～55～10Hz 單側振幅1mm (重複振幅2mm) | |
| 誤動作 | 10～45～10Hz 單側振幅1mm (重複振幅2mm) | ||
| 衝擊 ＊ | 耐久 | 1,000m/s2 | |
| 誤動作 | 100m/s2 | ||
| 耐久性 | 機械性 | 1,000萬次以上(開閉頻率18,000次/h) | |
| 電氣性 | 1,000萬次以上(電阻負載、開閉頻率18,000次/h) | ||
| 保存環境溫度 | -25～+70℃ (不可結冰結露) | ||
| 使用環境溫度 | -25～+60℃ (不可結冰結露) | ||
| 使用環境濕度 | 35～85%RH | ||
| 重量 | 約25g | ||
＊激磁時的數值。

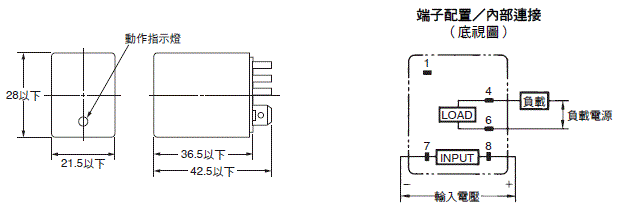

（單位：mm）
本體
G9H-205S（-US）型
G9H-210S（-US）型
選購品（另售）

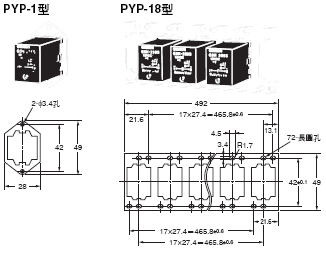

連接插座安裝板 （t ＝1.6）
Use請於並列安裝2個以上連接插座的情形時使用。
有安裝1個用（PYP-1型）及安裝18個用（PYP-18型）2種型號，安裝18個用可切成任意長度使用。
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 G9H 規格說明書 |
- [1458KB] |
2022年8月17日
20220817
|
G9H 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| G9H Data Sheet |
- [2064KB] |
Jul 01, 2022
20220701
|
G9H Data Sheet |
