G3R-I/O
產品特色
插座式端子SSR 與G2R-1-S型電力繼電器相同形狀
與Push-In Plus端子台插座P2RF-05-PU型組合使用， 縮短60％的配線工時（本公司實測值資料）。
可搭載於OMRON G70A型I/O端子上的I/O固態繼電器。
備有輸入用（微小負載）、輸出用（一般負載）。
取得UL、CSA、EN （TÜV認證）規格（-UTU型）。
本體
輸入用（微小負載）
輸出用（一般負載）
| 絕緣方式 | 動作指示燈 | Zero cross功能 | 適用負載 | 輸入額定電壓 | 預計於2023年3月底停產商品 | 替代商品、取得海外規格的產品 |
|---|---|---|---|---|---|---|
| 觸發三極管 （Phototriac） |
有 | 有 | 2A AC100～240V | DC5～24V | G3R-OA202SZN DC5-24 | G3R-OA202SZN-UTU DC5-24 |
| 無 | G3R-OA202SLN DC5-24 | G3R-OA202SLN-UTU DC5-24 | ||||
| 光耦合器 （Photo coupler） |
―― | 2A DC5～48V | G3R-ODX02SN DC5-24 | G3R-ODX02SN-UTU DC5-24 | ||
| 1.5A DC48～200V | G3R-OD201SN DC5-24 | G3R-OD201SN-UTU DC5-24 |
選購品（另售）
連接插座
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
| 分類 | 端子構造 | 形狀 | 型號 |
|---|---|---|---|
| 正面連接用 | 螺絲端子 |  |
P2RF-05 |
| 螺絲端子 手指保護結構 |
 |
P2RF-05-E | |
| Push-In Plus端子台 |  |
P2RF-05-PU | |
| 背面連接用 | 印刷電路板用端子 |  |
P2R-05P |
 |
P2R-057P | ||
| 焊接端子 |  |
P2R-05A |
鋁軌安裝用品
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
| 分類 | 產品名稱 | 形狀 | 型號 | |
|---|---|---|---|---|
| 正面連接用 | 支撐鋁軌 | 淺型/全長1m |  |
PFP-100N |
| 淺型/全長0.5m | PFP-50N | |||
| 深型/全長1m |  |
PFP-100N2 | ||
| 端板 |  |
PFP-M | ||
| 墊片 |  |
PFP-S | ||
| 背面連接用 | 連接插座安裝板 (5個安裝用)* |
- | P2R-P | |
＊請於排列安裝多個背面連接插座的情形時使用（焊接端子 P2R-[]A型）。
額定
輸入用（微小負載）
輸入側
| 型號 | 額定電壓 | 操作電壓 | 輸入電流 | 動作電壓 | 復歸電壓 |
|---|---|---|---|---|---|
| G3R-IAZR1SN（-UTU） | AC100～240V | AC60～264V | 15mA以下 | AC60V以上 | AC20V以上 |
| G3R-IDZR1SN（-UTU） | DC5V | DC4～6V | 8mA以下 | DC4V以上 | DC1V以上 |
| G3R-IDZR1SN（-UTU） | DC12～24V | DC6.6～32V | DC6.6V以上 | DC3.6V以上 | |
| G3R-IDZR1SN-1（-UTU） | DC5V | DC4～6V | DC4V以上 | DC1V以上 | |
| G3R-IDZR1SN-1（-UTU） | DC12～24V | DC6.6～32V | DC6.6V以上 | DC3.6V以上 |
輸出側
| 型號 | 邏輯供給電壓 | 操作電壓 |
|---|---|---|
| G3R-IAZR1SN（-UTU） | DC4～32V | 0.1～100mA |
| G3R-IDZR1SN （-UTU） | ||
| G3R-IDZR1SN （-UTU） | ||
| G3R-IDZR1SN-1 （-UTU） | ||
| G3R-IDZR1SN-1 （-UTU） |
輸出用（一般負載）
輸入側
| 型號 | 額定電壓 | 操作電壓 | 輸入電流 | 動作電壓 | 復歸電壓 |
|---|---|---|---|---|---|
| G3R-OA202SZN （-UTU） | DC5～24V | DC4～32V | 15mA以下 (at25℃) |
DC4V以下 | DC1V以上 |
| G3R-OA202SLN （-UTU） | |||||
| G3R-ODX02SN （-UTU） | 8mA以下 | ||||
| G3R-OD201SN （-UTU） |
輸出側
| 型號 | 負載電壓 | 負載電流 ＊1 | 突波電流耐量 |
|---|---|---|---|
| G3R-OA202SZN（-UTU） | AC75～264V | 0.05～ 2A ＊2 | 30A (60Hz、1週期) |
| G3R-OA202SLN（-UTU） | |||
| G3R-ODX02SN（-UTU） | DC4～60V | 0.01～ 2A ＊2 | 8A(10ms) |
| G3R-OD201SN（-UTU） | DC40～200V | 0.01～1.5A ＊2 | 8A(10ms) |
＊1. 因環境溫度而異。詳細內容請參閱參考資料『額定負載電流與環境溫度』。
＊2. 最小電流值為10℃ 以上的值。
輸出輸入外觀顯示
區分輸出輸入、AC、DC時
請見商品上面所標示的記號
| 標示記號 | 規格 |
|---|---|
| AC IN | 輸入用(微小負載)AC輸入 |
| DC IN | 輸入用(微小負載)DC輸入 |
| AC OUT | 輸出用(一般負載)AC輸出 |
| DC OUT | 輸出用(一般負載)DC輸出 |
性能
輸入用（微小負載）
| 型號 | G3R-IAZR1SN（-UTU） | G3R-IDZR1SN （-UTU） | G3R-IDZR1SN-1 （-UTU） |
|---|---|---|---|
| 動作時間 | 20ms以下 | 0.1ms以下 | 15ms以下 |
| 復歸時間 | |||
| 回應頻率 | 10Hz | 1kHz | 10Hz |
| 輸出ON壓降 | 1.6V以下 | ||
| 漏電流 | 5μA以下 | ||
| 絕緣阻抗 | 輸出入間 100MΩ以上 | ||
| 耐電壓 | 輸出輸入間 AC4,000V 1min | ||
| 振動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) | ||
| 衝擊 | 1,000m/s2 | ||
| 保存環境溫度 | -30～+100℃ (不可結冰) | ||
| 使用環境溫度 | -30～+80℃ (不可結冰) | ||
| 使用環境濕度 | 45～85%RH | ||
| 重量 | 約18g | ||
輸出用（一般負載）
| 型號 | G3R-OA202SZN （-UTU） | G3R-OA202SLN （-UTU） | G3R-ODX02SN （-UTU） | G3R-OD201SN （-UTU） |
|---|---|---|---|---|
| 動作時間 | 負載電源循環的1/2循環＋1ms以下 | 1ms以下 | ||
| 復歸時間 | 負載電源週期的1/2週期+1ms以下 | 2ms以下 | ||
| 回應頻率 | 20Hz | 100Hz | ||
| 輸出ON壓降 | 1.6V以下 | 2.5V以下 | ||
| 漏電流 | 1.5mA以下 | 1mA以下 | ||
| 絕緣阻抗 | 輸出輸入間 100MΩ以上 | |||
| 耐電壓 | 輸出輸入間 AC4,000V 1min | |||
| 振動 | 10～55～10Hz 單側振幅0.75mm （重複振幅1.5mm） | |||
| 衝擊 | 1,000m/s2 | |||
| 保存環境溫度 | -30～+100℃ (不可結冰) | |||
| 使用環境溫度 | -30～+80℃ (不可結冰) 最小負載電流時：+10～+80℃ (有關於最小負載電流值，請參閱『額定負載電流與環境溫度』。) |
|||
| 使用環境濕度 | 45～85%RH | |||
| 重量 | 約18g | |||

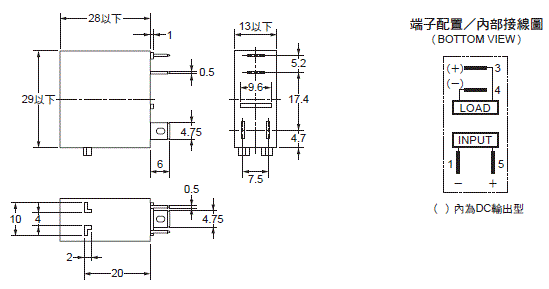

（單位：mm）
本體
G3R-I/O
註. 負載的（＋）、（－）側任一側都能連接。
選購品（另售）
連接插座
鋁軌安裝用另售配件
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
鋁軌安裝用另售配件
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
