| 絶縁方式 | Zero cross功能 | 動作指示燈 | 輸出適用負載 | 輸入額定電壓 | 型號 | |
|---|---|---|---|---|---|---|
|
光伏輸出光耦合器 |
無 |
有 |
0.5A AC24～240V DC24～110V |
DC 5V | G3FM-2R5SLN DC5 | |
| DC12V | G3FM-2R5SLN DC12 | |||||
| DC24V | G3FM-2R5SLN DC24 | |||||
G3FM
產品特色
漏電流100μA以下、不需洩流器電阻的 微小負載開閉用SSR
與Push-In Plus端子台插座PYF-08-PU型組合使用，縮短60％的配線工時（本公司實測值資料）。
與MY型（2極型）相同尺寸。
1～500mA的微小負載開閉用固態繼電器。
AC/DC共用開閉，DC開閉無極性。
可進行AC19.2～264V、DC19.2～125V廣範圍的開閉。
可進行AC全波整流負載、半波整流負載的開閉。
直接開閉MY型（不需洩流器電阻）。
內藏變阻器（Varistor），吸收外部突波的效果優異。
本體
選購品（另售）
連接插座
| 分類 | 端子構造 | 形狀 | 型號 |
|---|---|---|---|
| 正面連接 | 螺絲端子 |  |
PYF08A |
| 螺絲端子(手指保護結構) |  |
PYF08A-E | |
| Push-In Plus端子台(附釋放桿的插座一體型) |  |
PYF-08-PU | |
| 背面連接 | 印刷電路板用端子 |  |
PY08-02 |
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
安裝金具
| 適用插座 | 安裝金具 | ||
|---|---|---|---|
| 分類 | 端子構造 | 型號 | 型號 ＊ |
| 正面連接 | 螺絲端子 | PYF08A | PYC-A1 |
| 螺絲端子(手指保護結構) | PYF08A-E | ||
| 背面連接 | 印刷電路板用端子 | PY08-02 | PYC-P |
＊PYC-A1型為2支1組。
鋁軌安裝用品
| 分類 | 產品名稱 | 形狀 | 型號 | 型號 |
|---|---|---|---|---|
| 正面連接用 | 支撐鋁軌 | 淺型/全長1m |  |
PFP-100N |
| 淺型/全長0.5m | PFP-50N | |||
| 深型/全長1m |  |
PFP-100N2 | ||
| 端板 |  |
PFP-M | ||
| 墊片 |  |
PFP-S | ||
額定
| 項目 | 輸入 | 輸出 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 額定電壓 | 操作電壓 | 阻抗 | 電壓位準 | 額定負載電壓 | 負載電壓範圍 | 負載電流 ＊ | 突波電流耐量 | ||
| 動作電壓 | 復歸電壓 | ||||||||
| G3FM-2R5SLN | DC5V | DC4 ～6V |
250Ω ±20% |
DC4V 以下 |
DC1V 以上 |
AC24 ～240V DC24 ～110V |
AC19.2 ～264V DC19.2 ～125V |
1～500mA |
6A（10ms） |
| DC12V | DC9.6 ～14.4V |
600Ω ±20% |
DC9.6V 以下 |
||||||
| DC24V | DC19.2 ～28.8V |
1.2kΩ ±20% |
DC19.2V 以下 |
||||||
性能
| 動作時間 | 5ms以下 |
|---|---|
| 復歸時間 | 10ms以下 |
| 輸出ON壓降 | 3V(RMS)以下 |
| 漏電流 | 0.1mA以下(AC200V時) |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) |
| 耐電壓 | AC1,500V 50/60Hz 1min |
| 振動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) |
| 衝撃 | 1,000m/s2 |
| 保存環境溫度 | -30～+100℃ (不可結冰結露) |
| 使用環境溫度 | -30～+80℃ (不可結冰結露) |
| 使用環境濕度 | 45～85%RH |
| 重量 | 約50g |

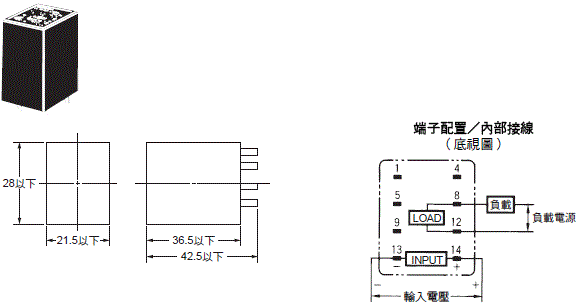

（單位：mm）
本體
G3FM型
選購品（另售）
●連接插座
●安裝金具
●端子蓋
●鋁軌安裝用另售配件
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
●安裝金具
●端子蓋
●鋁軌安裝用另售配件
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。
