| 絕緣方式 | 動作指示燈 | 邏輯供給電壓 | 邏輯供給電流 | 輸入額定電壓 | 預計於2023年3月底停產商品 | 替代商品、取得海外規格的產品 |
|---|---|---|---|---|---|---|
| 光耦合器 (Photo coupler) |
有 | DC4～32V | 25mA | AC100～240V | G3TA-IAZR02S AC100-240 G3TA | G3TA-IAZR02S-US AC100-240 |
| DC5～24V | G3TA-IDZR02S DC5-24 | G3TA-IDZR02S-US DC5-24 | ||||
| 無 | DC4～24V | G3TA-IDZR02SM | G3TA-IDZR02SM-US |
G3TA
產品特色
可安裝於OMRON G7TC型I/O端子繼電器上的 I/O固態繼電器
備有輸出入複合型號的輸入/輸出模組，種類齊全。
可使用於P7TF型I/O終端。 可與G7T型I/O繼電器混合使用。
可由動作指示燈確認SSR動作狀況。
取得UL、CSA標準的規格產品也追加至系列陣容（-US型）
輸入模組
輸出模組
| 絕緣方式 | Zero cross功能 | 動作指示燈 | 輸出適用負載 | 輸入額定電壓 | 預計於2023年3月底停產商品 | 替代商品、取得海外規格的產品 |
|---|---|---|---|---|---|---|
| 觸發三極管 (Phototriac) |
有 | 有 | 2A AC100～ 240V |
DC12V | G3TA-OA202SZ DC12 | G3TA-OA202SZ-US DC12 |
| DC24V | G3TA-OA202SZ DC24 | G3TA-OA202SZ-US DC24 | ||||
| 無 | DC12V | G3TA-OA202SL DC12 | G3TA-OA202SL-US DC12 | |||
| DC24V | G3TA-OA202SL DC24 | G3TA-OA202SL-US DC24 | ||||
| 光耦合器 (Photo coupler) |
―― | 2A DC5～48V |
DC12V | G3TA-ODX02S DC12 | G3TA-ODX02S-US DC12 | |
| DC24V | G3TA-ODX02S DC24 | G3TA-ODX02S-US DC24 | ||||
| 1A DC48～ 200V |
DC12V | G3TA-OD201S DC12 | G3TA-OD201S-US DC12 | |||
| DC24V | G3TA-OD201S DC24 | G3TA-OD201S-US DC24 |
註1. 根據主要使用用途區分為「輸入模組」及「輸出模組」。
輸入模組主要適用於傳送至PLC等訊號輸入。使用於負載開閉時請考慮使用輸出模組。
額定
輸入模組
輸入側
| 型號 | 額定電壓 | 操作電壓 | 輸入電流 | 電壓位準 | |
| 動作電壓 | 復歸電壓 | ||||
| G3TA-IAZR02S（-US） | AC100～240V | AC80～264V | 5mA以下 | AC80V以下 | AC10V以上 |
| G3TA-IDZR02S（-US） | DC5～24V | DC4～32V | DC4V以下 | DC1V以上 | |
| G3TA-IDZR02SM（-US） | DC4～24V | DC3～32V | DC3V以下 | ||
輸出側
| 型號 | 邏輯供給電壓 | 輸出段耐壓 | 輸出電流 | 輸出電流 (負載電流) | 集極與射極之間電壓 (參考值) |
| G3TA-IAZR02S（-US） | DC4～32V | DC32V以下 | 25mA以下 | 0.1～25mA | 80V (VCEO) |
| G3TA-IDZR02S （-US） | |||||
| G3TA-IDZR02SM（-US） |
輸出模組
輸入側
| 型號 | 額定電壓 | 操作電壓 | 輸入阻抗 | 電壓位準 | |
| 動作電壓 | 復歸電壓 | ||||
| G3TA-OA202SZ（-US） | DC12V | DC9.6～13.2V | 0.9kΩ±20% | DC9.6V以下 | DC2V以上 |
| DC24V | DC19.2～26.4V | 1.7kΩ±20% | DC19.2V以下 | ||
| G3TA-OA202SL（-US） | DC12V | DC9.6～13.2V | 0.9kΩ±20% | DC9.6V以下 | |
| DC24V | DC19.2～26.4V | 1.7kΩ±20% | DC19.2V以下 | ||
| G3TA-ODX02S（-US） | DC12V | DC9.6～13.2V | 3.5kΩ±20% | DC9.6V以下 | |
| DC24V | DC19.2～26.4V | 6.5kΩ±20% | DC19.2V以下 | ||
| G3TA-OD201S（-US） | DC12V | DC9.6～13.2V | 3.6kΩ±20% | DC9.6V以下 | |
| DC24V | DC19.2～26.4V | 6.4kΩ±20% | DC19.2V以下 | ||
輸出側
| 型號 | 額定負載電壓 | 負載電壓範圍 | 負載電流 ＊1 | 突波電流耐量 | 峰值回複電壓集極與射極之間電壓(參考值) |
|---|---|---|---|---|---|
| G3TA-OA202SZ（-US） | AC100～240V | AC75～264V | 0.05～2A (60℃ 時)＊2 | 30A (60Hz、1週期) | 600V (VDRM) |
| G3TA-OA202SL（-US） | |||||
| G3TA-ODX02S （-US） | DC5～48V | DC4～60V | 0.01～2A (60℃ 時)＊2 | 12A (10ms) | 80V (VCEO) |
| G3TA-OD201S（-US） | DC48～200V | DC48～200V | 0.01～1A (40℃ 時)＊2 | 6A (10ms) | 400V (VDRM) |
＊1. 因環境溫度而異。詳細內容請參閱特性資料「額定負載電流與環境溫度」。
＊2. 最小電流值為10℃ 以上的值。
輸出入外觀顯示
區分輸出入模組、AC/DC時請見商品上面所標示的記號。
| 標示記號 | 規格 |
| AC IN | 輸入模組 AC輸入 |
| DC IN | 輸入模組 DC輸入 |
| AC OUT | 輸出模組 AC輸出 |
| DC OUT | 輸出模組 DC輸出 |
性能
輸入模組
| 型號 | G3TA-IAZR02S （-US） |
G3TA-IDZR02S （-US） |
G3TA-IDZR02SM （-US） |
| 動作時間 | 20ms以下 | 0.5ms以下 | |
| 復歸時間 | 20ms以下 | 0.5ms以下 | |
| 輸出ON壓降 | 1.6V以下 | ||
| 漏電流 | 5μA以下 | ||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | ||
| 耐電壓 | 輸出入間 AC4,000V 50/60Hz 1min | ||
| 震動 | 10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm) | ||
| 衝擊 | 1,000m/s2 | ||
| 保存環境溫度 | -30～+100℃ | ||
| 使用環境溫度 | -30～+80℃ | ||
| 使用環境濕度 | 45～85%RH | ||
| 重量 | 約16g | ||
輸出模組
| 型號 | G3TA-OA202SZ （-US） |
G3TA-OA202SL （-US） |
G3TA-OA202SL （-US） |
G3TA-OD201S （-US） |
|---|---|---|---|---|
| 動作時間 |
負載電源週期的 1/2週期 +1ms以下 |
1.0ms以下 | 0.5ms以下 | 2ms以下 |
| 復歸時間 | 負載電源週期的1/2週期 +1ms以下 | 2ms以下 | 2ms以下 | |
| 輸出ON壓降 | 1.6V (RMS)以下 | 1.6V以下 | 2.5V以下 | |
| 漏電流 | 5mA以下 (AC200V) | 1mA以下 | ||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |||
| 耐電壓 | 輸出入間 AC4,000V 50/60Hz 1min | |||
| 震動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) | |||
| 衝擊 | 1,000m/s2 | |||
| 保存環境溫度 | -30～+100℃ (不可結冰結露) | |||
| 使用環境溫度 | -30～+80℃ (不可結冰結露) | |||
| 使用環境濕度 | 45～85%RH | |||
| 重量 | 約23g | |||

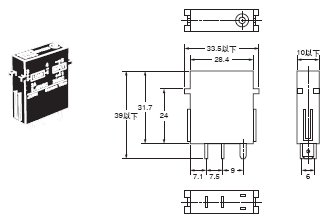

（單位：mm）
本體
G3TA型
