G3F / G3FD

產品特色

與MY型相同形狀的固態繼電器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

與Push-In Plus端子台插座PYF-08-PU型組合使用，縮短60％的配線工時（本公司實測值資料）。

取得UL、CSA、EN （VDE認證）標準。（-VD型）

可使用與MY型（2極型）相同大小的插座。（但G3F/G3FD型的極數：僅1極型）

可由動作指示燈確認輸入動作。（N型）。

本體

絕緣方式	Zero cross功能	動作指示燈	輸出適用負載＊1	輸入額定電壓	預計於2023年3月底停產商品	替代商品、取得海外規格的產品
光耦合器（Photo coupler）	有	有	3A AC100～240V ＊1	DC5～24V	G3F-203SN DC5-24	G3F-203SN-VD DC5-24
			2A AC100～240V ＊1	AC100/110V	G3F-202SN AC100/110	G3F-202SN-VD AC100/110
			2A AC100～240V ＊1	AC200/220V	G3F-202SN AC200/220	G3F-202SN-VD AC200/220
觸發三極管（Phototriac）	無		3A AC100～240V ＊1	DC5V	G3F-203SLN DC5	G3F-203SLN-VD DC5
				DC12V	G3F-203SLN DC12	G3F-203SLN-VD DC12
				DC24V	G3F-203SLN DC24	G3F-203SLN-VD DC24
光耦合器（Photo coupler）	-		3A DC4～48V ＊2	DC5～24V	G3FD-X03SN DC5-24	G3FD-X03SN-VD DC5-24
			2A DC5～110V ＊3	DC5～24V	G3FD-102SN DC5-24	G3FD-102SN-VD DC5-24
				AC100/110V	G3FD-102SN AC100/110	G3FD-102SN-VD AC100/110
				AC200/220V	G3FD-102SN AC200/220	G3FD-102SN-VD AC200/220
光耦合器（Photo coupler）	有	無	3A AC100～240V ＊1	DC4～24V	G3F-203S DC3-28	G3F-203S-VD DC4-24
觸發三極管（Phototriac）	無			DC5V	G3F-203SL DC5	G3F-203SL-VD DC5
				DC12V	G3F-203SL DC12	G3F-203SL-VD DC12
				DC24V	G3F-203SL DC24	G3F-203SL-VD DC24
光耦合器（Photo coupler）	-		3A DC4～48V ＊2	DC4～24V	G3FD-X03S DC3-28	G3FD-X03S-VD DC4-24
光耦合器（Photo coupler）	-		2A DC5～110V ＊3	DC4～24V	G3FD-102S DC3-28	G3FD-102S-VD DC4-24

＊1. 現有產品標示為AC240V。
＊2. 現有產品標示為DC48V。
＊3. 現有產品標示為DC110V。

選購品（另售）

連接插座

分類	端子構造	型號
正面連接	螺絲端子	PYFZ-08
	螺絲端子（手指保護結構）	PYFZ-08-E
	Push-In Plus端子台（附釋放桿的插座一體型）	PYF-08-PU
背面連接	印刷電路板用端子	PY08-02

＊裝卸式端子蓋（PYCZ-C08型）為另售。詳情請參閱「●端子蓋」。
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。

安裝金具

適用插座			安裝金具
分類	端子構造	型號	型號＊
正面連接	螺絲端子	PYFZ-08	PYC-A1 *
正面連接	螺絲端子（手指保護結構）	PYFZ-08-E	PYC-A1 *
背面連接	印刷電路板用端子	PY08-02	PYC-P

＊PYC-A1型為2支1組。

端子蓋

適用插座	端子蓋
型號	外觀	型號	最低訂購單位（組）
PYFZ-08		PYCZ-C08	10

註. 選用時，請與插座PYFZ-08型組合選用。

鋁軌安裝用品

分類	產品名稱		型號
正面連接用	支撐鋁軌	淺型/全長1m	PFP-100N
		淺型/全長0.5m	PFP-50N
		深型/全長1m	PFP-100N2
	端板		PFP-M
	墊片		PFP-S

額定

輸入

型號	額定電壓	操作電壓	阻抗	電壓位準
型號	額定電壓	操作電壓	阻抗	動作電壓	復歸電壓
G3F-203SN	DC5～24V	DC4～28V	1.5kΩ+20%, -10% ＊1	DC4V以下	DC1V以上
G3F-203SN-VD	DC5～24V	DC4～28V	15mA以下＊2	DC4V以下	DC1V以上
G3F-202SN G3F-202SN-VD	AC100/110V	AC75～125V	41kΩ±20%	AC75V以下	AC20V以上
G3F-202SN G3F-202SN-VD	AC200/220V	AC150～250V	72kΩ±20%	AC150V以下	AC40V以上
G3F-203SLN G3F-203SLN-VD	DC5V	DC4～6V	390Ω±20%	DC4V以下	DC1V以上
	DC12V	DC9.6～14.4V	900Ω±20%	DC9.6V以下
	DC24V	DC19.2～28.8V	2kΩ±20%	DC19.2V以下
G3FD-X03SN G3FD-X03SN-VD	DC5～24V	DC4～28V	1.5kΩ+20%, -10% ＊1	DC4V以下	DC1V以上
G3FD-102SN G3FD-102SN-VD	DC5～24V	DC4～28V	1.5kΩ+20%, -10% ＊1	DC4V以下	DC1V以上
	AC100/110V	AC75～125V	41kΩ±20%	AC75V以下	AC20V以上
	AC200/220V	AC150～250V	72kΩ±20%	AC150V以下	AC40V以上
G3F-203S	DC4～24V	DC3～28V	1.5kΩ+20%, -10% ＊1	DC3V以下	DC1V以上
G3F-203S-VD	DC4～24V	DC3～28V	15mA以下＊2	DC3V以下
G3F-203SL G3F-203SL-VD	DC5V	DC4～6V	390Ω±20%	DC4V以下
	DC12V	DC9.6～14.4V	900Ω±20%	DC9.6V以下
	DC24V	DC19.2～28.8V	2kΩ±20%	DC19.2V以下
G3FD-X03S G3FD-X03S-VD	DC4～24V	DC3～28V	1.5kΩ+20%, -10% ＊1	DC3V以下
G3FD-102S G3FD-102S-VD	DC4～24V	DC3～28V	1.5kΩ+20%, -10% ＊1	DC3V以下

＊1. 輸入阻抗為操作電壓的最大值。詳細內容請參閱「固態繼電器技術指南」。

＊2. 定電流輸入迴路方式

輸出

型號	適用負載
型號	額定負載電壓	負載電壓範圍	負載電流＊	突波電流耐量
G3F-203SN(-VD) G3F-203SLN(-VD) G3F-203S(-VD) G3F-203SL(-VD)	AC100～240V	AC75～264V	0.1～3A(40℃時)	45A(60Hz、1循環)
G3F-202SN(-VD)	AC100～240V	AC75～264V	0.1～2A(40℃時)	45A(60Hz、1循環)
G3FD-X03SN(-VD) G3FD-X03S(-VD)	DC4～48V	DC3～52.8V	0.1～3A(40℃時)	18A(10ms)
G3FD-102SN(-VD) G3FD-102S(-VD)	DC5～110V	DC3～125V	0.1～2A(40℃時)	10A(10ms)

＊因環境溫度而異。詳細內容請參閱特性資料「●額定負載電流與環境溫度」。

性能

型號	G3F-203SN(-VD) G3F-202SN(-VD) G3F-203S(-VD)	G3F-203SLN(-VD) G3F-203SL(-VD)
動作時間	負載電源的1/2循環＋1ms以下（DC輸入）負載電源的3/2循環＋1ms以下（AC輸入）	1ms以下
復歸時間	負載電源的1/2循環＋1ms以下（DC輸入）負載電源的3/2循環＋1ms以下（AC輸入）	負載電源的1/2循環 +1ms以下
輸出ON壓降	1.6V(RMS)以下
漏電流	5mA以下(AC100V時) 10mA以下(AC200V時)	2.5mA以下(AC100V時) 5mA以下(AC200V時)
絕緣阻抗	100MΩ min. (at 500 VDC)
耐電壓	AC1,500V 50/60Hz 1min AC2,000V 50/60Hz 1min(G3F-VD型)
震動	10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm)
衝擊	1，000m/s²
保存環境溫度	-30～+100℃(不可結冰結露)
使用環境溫度	-30～+80℃(不可結冰結露)
使用環境濕度	45～85%RH
適用標準(-VD型)	UL （檔案No.E64562）、CSA （檔案No.LR35535） VDE （Certificate No.40000159、EN60947-4-3 （G3F-VD） No.40046471、EN62314 （G3FD-VD））
重量	約50g

型號	G3FD-X03SN(-VD) G3FD-X03S(-VD)	G3FD-102SN(-VD)	G3FD-102S(-VD)
動作時間	0.5ms以下	0.5ms以下(DC輸入) 20ms以下(AC輸入)	0.5ms以下
復歸時間	2ms以下	2.5ms以下(DC輸入) 20ms以下(AC輸入)	2.5ms以下
輸出ON壓降	1.5V以下
漏電流	5mA以下(DC50V時)	0.1mA以下(DC100V時)	0.1mA以下(DC100V時)
絕緣阻抗	100MΩ min. (at 500 VDC)
耐電壓	AC1,500V 50/60Hz 1min
震動	10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm)
衝擊	1，000m/s²
保存環境溫度	-30～+100℃(不可結冰結露)
使用環境溫度	-30～+80℃(不可結冰結露)
使用環境濕度	45～85%RH
適用標準(-VD型)	UL508、CSA C22.2 No.14、EN60947-4-3 (G3F-VD型)、EN60950-1 (G3FD-VD型)
重量	約50g

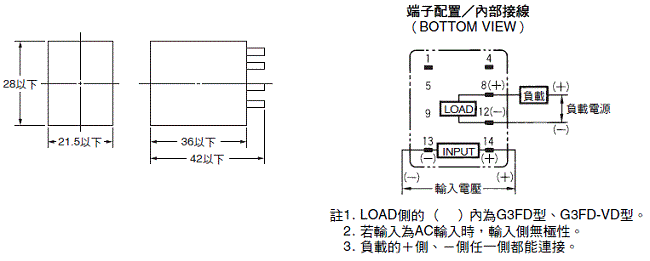

（單位：mm）

本體

G3F型

G3F-VD型

G3FD型

G3FD-VD型

995_dm_1

選購品（另售）

●連接插座
●安裝金具
●端子蓋
●鋁軌安裝用另售配件
詳細內容請參閱本公司網站的「共同插座/鋁軌相關產品」。
關於Push-In Plus端子台插座的詳細內容，請參閱本公司網站的「PYF-[][]-PU/P2RF-[][]-PU型」。

附端子蓋

PYCZ-C08

995_dm_2
