G3RV-SR

產品特色

全球標準尺寸、寬度6.2mm薄型I/O固態繼電器。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

高度較本公司舊型產品減少約25%，有效協助控制盤進一步縮小體積。

SSR (固態繼電器)外觀輕巧，最適合頻繁使用的高速開關用途。

輕薄型設計，實現最大3A (直流)或2A (交流)的開關性能。

直流負載專用款由於其輸出元件使用了MOSFET，因此可用來進行 100μA ~ 3A負載之開關。

透過動作指示LED，動作狀態一目瞭然。

搭載之I/O SSR (固態繼電器)採用插入式端子，更換繼電器時不易造成端子彎曲。

搭載與G3RV-SR同一形狀的一般繼電器還備有G2RV-SR型

型號構成

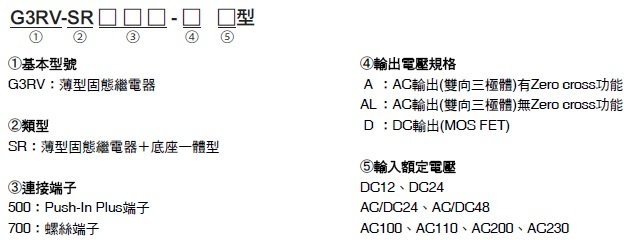

型號組成說明

種類

連接端子	輸出適用負載	Zero cross功能	輸入額定電壓(V)		型號
Push-In Plus端子	直流負載用	—	DC	12	G3RV-SR500-D DC12
			DC	24	G3RV-SR500-D DC24
			AC/DC	24	G3RV-SR500-D AC/DC24
			AC/DC	48	G3RV-SR500-D AC/DC48
			AC	100	G3RV-SR500-D AC100
				110	G3RV-SR500-D AC110
				200	G3RV-SR500-D AC200
				230	G3RV-SR500-D AC230
	交流負載用	有	DC	12	G3RV-SR500-A DC12
			DC	24	G3RV-SR500-A DC24
			AC/DC	24	G3RV-SR500-A AC/DC24
			AC/DC	48	G3RV-SR500-A AC/DC48
			AC	100	G3RV-SR500-A AC100
				110	G3RV-SR500-A AC110
				200	G3RV-SR500-A AC200
				230	G3RV-SR500-A AC230
		無	DC	12	G3RV-SR500-AL DC12
			DC	24	G3RV-SR500-AL DC24
			AC/DC	24	G3RV-SR500-AL AC/DC24
			AC/DC	48	G3RV-SR500-AL AC/DC48
			AC	100	G3RV-SR500-AL AC100
				110	G3RV-SR500-AL AC110
				200	G3RV-SR500-AL AC200
				230	G3RV-SR500-AL AC230
螺絲端子	直流負載用	—	DC	12	G3RV-SR700-D DC12
			DC	24	G3RV-SR700-D DC24
			AC/DC	24	G3RV-SR700-D AC/DC24
			AC/DC	48	G3RV-SR700-D AC/DC48
			AC	100	G3RV-SR700-D AC100
				110	G3RV-SR700-D AC110
				200	G3RV-SR700-D AC200
				230	G3RV-SR700-D AC230
	交流負載用	有	DC	12	G3RV-SR700-A DC12
			DC	24	G3RV-SR700-A DC24
			AC/DC	24	G3RV-SR700-A AC/DC24
			AC/DC	48	G3RV-SR700-A AC/DC48
			AC	100	G3RV-SR700-A AC100
				110	G3RV-SR700-A AC110
				200	G3RV-SR700-A AC200
				230	G3RV-SR700-A AC230
		無	DC	12	G3RV-SR700-AL DC12
			DC	24	G3RV-SR700-AL DC24
			AC/DC	24	G3RV-SR700-AL AC/DC24
			AC/DC	48	G3RV-SR700-AL AC/DC48
			AC	100	G3RV-SR700-AL AC100
				110	G3RV-SR700-AL AC110
				200	G3RV-SR700-AL AC200
				230	G3RV-SR700-AL AC230

註. 未販賣單品插座。

更換用固態繼電器

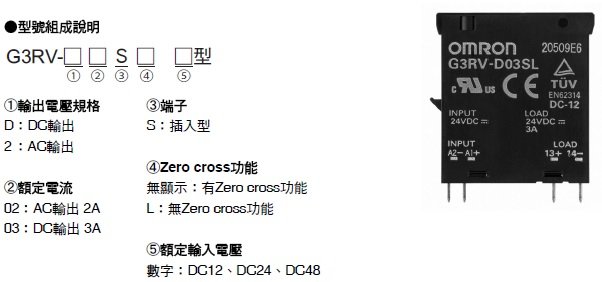

型號組成說明

種類

絕緣方式	動作顯示	輸出(SSR)	Zero cross功能	額定輸出負載＊	額定輸入電壓(底座)	型號	適用型號
觸發三極管 (Photo-triac)	有(綠)	AC	有	2A (AC100 ~ 240V時)	DC12V	G3RV-202S DC12	G3RV-SR700/500-A DC12V
					DC24V	G3RV-202S DC24	G3RV-SR700/500-A DC24V
					AC/DC24V	G3RV-202S DC24	G3RV-SR700/500-A AC/DC24V
					AC/DC48V	G3RV-202S DC48	G3RV-SR700/500-A AC/DC48V
					AC100V		G3RV-SR700/500-A AC100V
					AC110V		G3RV-SR700/500-A AC110V
					AC200V		G3RV-SR700/500-A AC200V
					AC230V		G3RV-SR700/500-A AC230V
			無		DC12V	G3RV-202SL DC12	G3RV-SR700/500-AL DC12V
					DC24V	G3RV-202SL DC24	G3RV-SR700/500-AL DC24V
					AC/DC24V	G3RV-202SL DC24	G3RV-SR700/500-AL AC/DC24V
					AC/DC48V	G3RV-202SL DC48	G3RV-SR700/500-AL AC/DC48V
					AC100V		G3RV-SR700/500-AL AC100V
					AC110V		G3RV-SR700/500-AL AC110V
					AC200V		G3RV-SR700/500-AL AC200V
					AC230V		G3RV-SR700/500-AL AC230V
光伏輸出光耦合器 (Photovoltaic coupler)		DC	─	3A (DC5 ~ 24V時)	DC12V	G3RV-D03SL DC12	G3RV-SR700/500-D DC12V
					DC24V	G3RV-D03SL DC24	G3RV-SR700/500-D DC24V
					AC/DC24V	G3RV-D03SL DC24	G3RV-SR700/500-D AC/DC24V
					AC/DC48V	G3RV-D03SL DC48	G3RV-SR700/500-D AC/DC48V
					AC100V		G3RV-SR700/500-D AC100V
					AC110V		G3RV-SR700/500-D AC110V
					AC200V		G3RV-SR700/500-D AC200V
					AC230V		G3RV-SR700/500-D AC230V

＊依使用環境溫度而異。
詳細內容請參閱規格說明書第16頁特性資料中「●負載電流－額定環境溫度」之說明。

選購品（另售）

短路棒

間距	極數	顏色	*型號1**	最低訂購單位(個)	最大通電電流
6.2 mm	2	紅(R)、藍(S)、黃(Y)	PYDN-6.2-020[]	10	32 A
	3		PYDN-6.2-030[]
	4		PYDN-6.2-040[]
	10		PYDN-6.2-100[]
	20		PYDN-6.2-200[]

註. 相鄰的底座必須以跳線方式配線。
＊1. 型號的[]內所示為被覆層顏色之對應符號。[]顏色選擇：R =紅、S =藍、Y =黃

分離板

外觀	型號
	XW5Z-EP12

PLC介面模組

I/O 分類	連接方式	共用處理	適用機種＊	型號
輸入用	Push-In	PNP	G2RV-SR500-AP	P2RVC-8-I-5-1
	Push-In	NPN	G2RV-SR500-AP	P2RVC-8-I-5
	螺絲端子	PNP	G2RV-SR700-AP	P2RVC-8-I-7-1
輸出用	Push-In	PNP	G2RV-SR500 G2RV-SR501 G3RV-SR500	P2RVC-8-O-5-1
	Push-In	NPN	G2RV-SR500 G2RV-SR501 G3RV-SR500	P2RVC-8-O-5
	螺絲端子	PNP	G2RV-SR700 G2RV-SR701 G3RV-SR700	P2RVC-8-O-7-1

＊使用前請務必以本書所示之適用機型進行確認。請勿使用上表以外的組合。

軌道安裝用品

種類		型號	最低訂購單位(個)
支撐鋁軌	1 m	PFP-100N	-
支撐鋁軌	0.5 m	PFP-50N	-
端板＊		PFP-M	10
間隔板		PFP-S	10

*安裝鋁軌時，需使用端板(PFP-M型)。

對應纜線

產品名稱		纜線長度 L (mm)	型號	支援機型
多線纜線 P2RV-A[]C	8點輸入/ 輸出用	1,000	P2RV-A100C	各種裝置
		2,000	P2RV-A200C
		3,000	P2RV-A300C
		5,000	P2RV-A500C
歐姆龍產品專用PLC連接線附接頭型纜線 (1對4) P2RV-4-[]C	32點輸出用	1,000	P2RV-4-100C	MIL接頭型PLC I/O模組(1對4) CJ1W-OD232/OD262等裝置
		2,000	P2RV-4-200C
		3,000	P2RV-4-300C
		5,000	P2RV-4-500C
歐姆龍產品專用PLC連接線附接頭型纜線 (1對4) P2RV-4-[]IMC	32點輸入用	1,000	P2RV-4-100IMC	MIL接頭型PLC I/O模組(1對4) CJ1W-ID232/ID262等裝置＊1
		2,000	P2RV-4-200IMC
		3,000	P2RV-4-300IMC
		5,000	P2RV-4-500IMC
歐姆龍產品專用PLC連接線附接頭型纜線 (1對4) P2RV-4-[]IFC	32點輸入用	1,000	P2RV-4-100IFC	FUJITSU接頭型PLC I/O模組(1對4) CJ1W-ID231/ID261等裝置＊2
		2,000	P2RV-4-200IFC
		3,000	P2RV-4-300IFC
		5,000	P2RV-4-500IFC
歐姆龍產品專用PLC連接線附接頭型纜線 (1對1) P2RV-A[]C-OMR GRT1	8點輸出用	500	P2RV-A050C-OMR GRT1	Slice I/O模組(1對1) 輸入用：GRT1-ID8-1 輸出用：GRT1-OD8-1
	8點輸出用	1,000	P2RV-A100C-OMR GRT1
	8點輸入用	500	P2RV-A050IC-OMR GRT1
	8點輸入用	1,000	P2RV-A100IC-OMR GRT1
歐姆龍產品專用PLC連接線附接頭型纜線 (1對1) P2RV-A[]C-OMR NX	8點輸出用	500	P2RV-A050C-OMR NX	帶電晶免螺絲夾接端子台型 PLC I/O模組(1對1) 輸入用：NX-ID4442 輸出用：NX-OD4256
	8點輸出用	1,000	P2RV-A100C-OMR NX
	8點輸入用	500	P2RV-A050IC-OMR NX
	8點輸入用	1,000	P2RV-A100IC-OMR NX
Schneider製PLC連接線 P2RV-[]C-SCH-[]	32點輸入用	500	P2RV-050C-SCH-A	連接Schneider製PLC (32點接頭型) (1對4) 輸入用：140 DDI 353 00 輸出用：140 DDO 353 00
		1,000	P2RV-100C-SCH-A
		2,000	P2RV-200C-SCH-A
		3,000	P2RV-300C-SCH-A
		5,000	P2RV-500C-SCH-A
	32點輸出用	500	P2RV-050C-SCH-B
		1,000	P2RV-100C-SCH-B
		2,000	P2RV-200C-SCH-B
		3,000	P2RV-300C-SCH-B
		5,000	P2RV-500C-SCH-B
	16點輸入用	500	P2RV-050C-SCH-C	連接Schneider製PLC (16點接頭型) (1對2) 輸入用：BMX DDI 1602 輸出用：BMX DDO 1602
		1,000	P2RV-100C-SCH-C
		2,000	P2RV-200C-SCH-C
		3,000	P2RV-300C-SCH-C
		5,000	P2RV-500C-SCH-C
	16點輸出用	500	P2RV-050C-SCH-D
		1,000	P2RV-100C-SCH-D
		2,000	P2RV-200C-SCH-D
		3,000	P2RV-300C-SCH-D
		5,000	P2RV-500C-SCH-D
Siemens製PLC連接線 P2RV-[]C-SIM-[]	32點輸入用	500	P2RV-050C-SIM-A	連接Siemens製PLC (32點接頭型) (1對4) 輸入用：6ES7 321-1BL00-0AA0 輸出用：6ES7 322-1BL00-0AA0
		1,000	P2RV-100C-SIM-A
		2,000	P2RV-200C-SIM-A
		3,000	P2RV-300C-SIM-A
		5,000	P2RV-500C-SIM-A
	32點輸出用	500	P2RV-050C-SIM-B
		1,000	P2RV-100C-SIM-B
		2,000	P2RV-200C-SIM-B
		3,000	P2RV-300C-SIM-B
		5,000	P2RV-500C-SIM-B
	16點輸入用	500	P2RV-050C-SIM-C	連接Siemens製PLC (16點接頭型) (1對2) 輸入用：6ES7 321-1BH02-0AA0
		1,000	P2RV-100C-SIM-C
		2,000	P2RV-200C-SIM-C
		3,000	P2RV-300C-SIM-C
		5,000	P2RV-500C-SIM-C
	32點輸入用	500	P2RV-050C-SIM-D	連接Siemens製PLC (32點接頭型) (1對4) 輸入用：6ES7 421-1BL-0AA0 輸出用：6ES7 422-1BL-0AA0
		1,000	P2RV-100C-SIM-D
		2,000	P2RV-200C-SIM-D
		3,000	P2RV-300C-SIM-D
		5,000	P2RV-500C-SIM-D
	32點輸出用	500	P2RV-050C-SIM-E
		1,000	P2RV-100C-SIM-E
		2,000	P2RV-200C-SIM-E
		3,000	P2RV-300C-SIM-E
		5,000	P2RV-500C-SIM-E

＊1. 連接CJ1W-ID232/ID262型（以及同等的端子配置模組）時，PLC介面模組請使用P2RVC-8-I-□-1 （PNP）型。
＊2. 連接CJ1W-ID231/ID261型（以及同等的端子配置模組）時，PLC介面模組請使用P2RVC-8-I-□-1 （PNP）型。

額定(環境溫度 25°C)

輸入

G3RV-SR700/500-A型系列

額定電壓	額定電流			動作電壓	復歸電壓	輸入電壓
	AC		DC			對額定電壓比
	50Hz	60Hz	DC			對額定電壓比
DC12V	─	─	15.0mA	10.8V以下	1V以上	±10%
DC24V	─	─	12.0mA	21.6V以下
AC/DC24V	11.3mA	11.4mA	11.0mA	21.6V以下
AC/DC48V	6.8mA	6.9mA	6.0mA	43.2V以下
AC100V	6.2mA	6.2mA	─	90V以下
AC110V	6.2mA	6.2mA	─	99V以下
AC200V	6.7mA	7.9mA	─	180V以下
AC230V	7.5mA	8.8mA	─	207V以下

G3RV-SR700/500-AL型系列

額定電壓	額定電流			動作電壓	復歸電壓	輸入電壓
	AC		DC			對額定電壓比
	50Hz	60Hz	DC			對額定電壓比
DC12V	─	─	15.0mA	10.8V以下	1V以上	±10%
DC24V	─	─	12.0mA	21.6V以下
AC/DC24V	11.4mA	11.5mA	11.0mA	21.6V以下
AC/DC48V	7.7mA	7.7mA	6.9mA	43.2V以下
AC100V	7.3mA	7.3mA	─	90V以下
AC110V	7.3mA	7.3mA	─	99V以下
AC200V	7.0mA	8.1mA	─	180V以下
AC230V	7.7mA	8.9mA	─	207V以下

G3RV-SR700/500-D型系列

額定電壓	額定電流			動作電壓	復歸電壓	輸入電壓
	AC		DC			對額定電壓比
	50Hz	60Hz	DC			對額定電壓比
DC12V	─	─	8.0mA	10.8V以下	1V以上	±10%
DC24V	─	─	4.6mA	21.6V以下
AC/DC24V	5.0mA	5.1mA	4.3mA	21.6V以下
AC/DC48V	6.8mA	6.9mA	6.0mA	43.2V以下
AC100V	6.2mA	6.2mA	─	90V以下
AC110V	6.2mA	6.2mA	─	99V以下
AC200V	6.7mA	7.9mA	─	180V以下
AC230V	7.5mA	8.8mA	─	207V以下

輸出

項目	G3RV-SR700/500-A(L)	G3RV-SR700/500-D
額定負載電壓	AC100 ~ 240V (50/60Hz)	DC5 ~ 24V
負載電壓範圍	AC75 ~ 264V (50/60Hz)	DC3 ~ 26.4V
負載電流	0.1 ~ 2A (使用環境溫度=25°C)	100μA ~ 3A (使用環境溫度=25°C)
突波電流耐量	30A (10ms)	30A (10ms)
電流平方，焦耳積分值(參考數值)	15A²s	9A²s
外加負載容量	400W (輸出電壓：AC200V)	72W (輸出電壓：DC24V)

性能

項目	G3RV-SR700/500-A	G3RV-SR700/500-AL	G3RV-SR700/500-D
動作時間	負載電源的1/2循環 +1ms以下	3ms以下	6ms以下
復歸時間	60ms以下	60ms以下	60ms以下
輸出ON壓降	1.6V (RMS)以下		─
輸出ON電阻	─		0.3Ω以下(DC24V時)
漏電流	5mA以下(AC200V、50/60Hz時)		10mA以下(DC24V時)
絕緣阻抗	100MΩ min. (at 500 VDC)
耐電壓	輸出輸入間 AC2,500V 50/60Hz 1min
振動	誤動作：10 ~ 55 ~ 10Hz 重複振幅0.70mm
衝擊	300m/s²
使用環境溫度	保存時：-30 ~ +100°C (不可結冰結露) 使用時：-30 ~ +55°C (不可結冰結露)
使用環境濕度	45 ~ 85%RH
重量	約38g
污染度	2
符合IEC60529的保護等級	IP20
額定脈衝耐電壓	4.0kV/Ⅲ
負載類別	LC-A		DC-12
過負載電流詳細內容	1.5Ie 1.1Ue 5s ON、10s OFF、10循環
額定絕緣電壓	240V

國外規格認證

UL(檔案No.E64562)

型號	輸入額定	開關部
G3RV-SR700/500-D型系列	DC12、24V AC/DC24、48V AC100、110、200、230V	DC24V 3A (電阻負載) 25°C時
G3RV-SR700/500-A(L)型系列	DC12、24V AC/DC24、48V AC100、110、200、230V	AC240V 2A (電阻負載) 25°C時

TÜV (EN 62314)

型號	輸入額定	開關部
G3RV-SR700/500-D型系列	DC12、24V AC/DC24、48V AC100、110、200、230V	DC24V 3A (電阻負載)
G3RV-SR700/500-A(L)型系列	DC12、24V AC/DC24、48V AC100、110、200、230V	AC240V 2A (電阻負載)

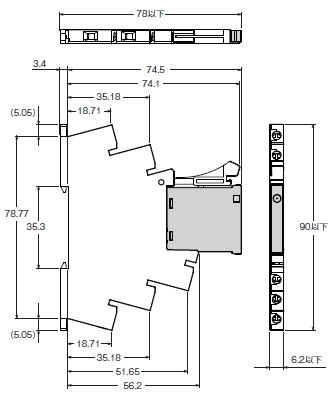

（單位：mm）

固態繼電器+底座

Push-In Plus端子台
G3RV-SR500型

註. 有關建議歐式端子、工具、線種、線徑，請參閱規格說明書第23頁的「3.建議歐式端子、工具」。

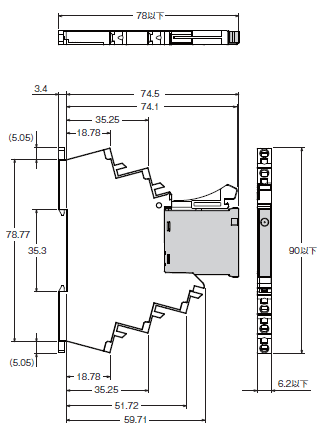

螺絲端子
G3RV-SR700型

註. 有關建議歐式端子、工具、線種、線徑，

請參閱規格說明書第23頁的「3.建議歐式端子、工具」。

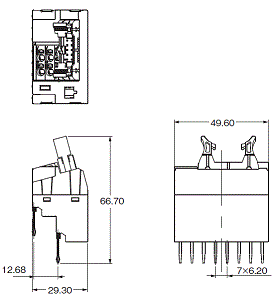

更換用固態繼電器

G3RV-D03SL型
G3RV-202S(L)型

共通選購品（另售）

PLC介面模組

Push-In
P2RVC-8-I-5(-1)型
P2RVC-8-O-5(-1)型

螺絲端子
P2RVC-8-I-7-1型
P2RVC-8-O-7-1型

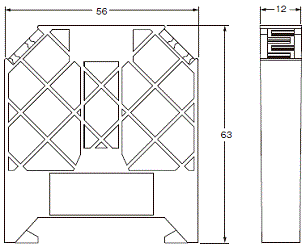

PLC介面模組以外

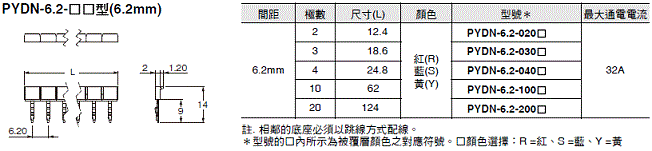

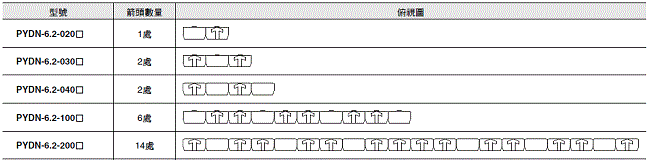

短路棒

分離板
XW5Z-EP12型

軌道安裝用品

如需瞭解PFP-□型的詳細資訊，請上OMRON網站取得相關訊息

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
G2RV-SR/G3RV-SR 規格說明書	SGFR-220-TW5 [12098KB]	2022年9月26日 20220926	G2RV-SR/G3RV-SR 規格說明書
Push-In Plus端子台系列型錄	SGFR-219-TW5 [5309KB]	2019年11月19日 20191119	Push-In Plus端子台系列型錄
控制盤升級解決方案總合型錄	SAMC-010-TW5 [6850KB]	2018年2月1日 20180201	控制盤升級解決方案總合型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
G2RV-SR/G3RV-SR Data Sheet	J214-E1-07 [9046KB]	Jan 05, 2022 20220105	G2RV-SR/G3RV-SR Data Sheet
Push-In Plus Terminal Block Series Pamphlet	J213-E1-07 [5031KB]	Oct 18, 2019 20191018	Push-In Plus Terminal Block Series Pamphlet
Value Design for Panel Catalog	Y235-E1-01 [5944KB]	Jul 19, 2022 20220719	Value Design for Panel Catalog
