| 元件數 | 絕緣方式 | 額定操作電壓 | 適用馬達容量(AC3級) | 型號 | ||
|---|---|---|---|---|---|---|
| 3 | 觸發三極管 (Phototriac) |
DC12～24V | 2.2kW(11.1A) | AC200～ 220V |
G3J-211BL DC12-24 | |
| 0.75kW(4.8A) | G3J-205BL DC12-24 | |||||
| 光耦合器 (Photo coupler) |
AC100～240V | 2.2kW(11.1A) | G3J-211BL AC100-240 | |||
| 0.75kW(4.8A) | G3J-205BL AC100-240 | |||||
| 2 | 觸發三極管 (Phototriac) |
DC12～4V | 2.2kW(11.1A) | G3J-211BL-2 DC12-24 | ||
| 0.75kW(4.8A) | G3J-205BL-2 DC12-24 | |||||
| 光耦合器 (Photo coupler) |
AC100～240V | 2.2kW(11.1A) | G3J-211BL-2 AC100-240 | |||
| 0.75kW(4.8A) | G3J-205BL-2 AC100-240 | |||||
G3J
產品特色
三相馬達用固態接觸器 可與熱動電驛進行配合， 達到保護作用
取得UL/CSA、CCC標準。
鋁軌安裝、螺絲安裝皆可。
SSR與散熱片一體成型，體積輕巧 （W80×H100×D100mm）。
內藏緩衝回路及變阻器（Varistor）。
內藏動作指示燈。
G3J另追加2元件機種。
本體
認證標準
UL （檔案No.E64562）、CSA （檔案No.LR35535）、CCC GB/T 14048.6 No.2016010304855599
額定 （環境溫度25℃）
操作（輸入）回路部
| 種類 | DC輸入型 | AC輸入型 |
|---|---|---|
| 額定操作電壓 | DC12～24V | AC100～240V(50/60Hz) |
| 操作電壓範圍 | DC9.6～26.4V | AC75～264V(50/60Hz) |
| 額定輸入電流(阻抗) | 15mA以下(DC12～24V) | 36kΩ±20%(AC100～240V) |
| 動作電壓 | DC9.6V以下 | AC75V以下 |
| 復歸電壓 | DC3.6V以上 | AC20V以上 |
主回路部
| 型號 | G3J-211BL G3J-211BL-2 |
G3J-205BL G3J-205BL-2 |
|
|---|---|---|---|
| 額定使用電壓 | AC100～240V(50/60Hz) | ||
| 負載電壓範圍 | AC75～264V(50/60Hz) | ||
| 額定通電電流 ＊1 | 11.1A(40℃ 時) | 4.8A(40℃ 時) | |
| 最小負載電流 | 0.1A | ||
| 突波電流耐量(峰值) | 350A(60Hz、1週期) | 150A(60Hz、1週期) | |
| 過載能力 | 請參閱「G3J-T/G3J-S/G3J型共通事項」的「■特性資料」。 | ||
| 閉路電流(實際值) | AC3 | 111A | 48A |
| AC4 | 133.2A | 57.6A | |
| 遮斷電流(實際值) | AC3 | 88.8A | 38.4A |
| AC4 | 111A | 48A | |
| 適用負載 | 三相感應馬達 (AC3級、AC4級、 AC35-a) |
AC200～220V 2.2kW(11.1A) | AC200～220V 0.75kW(4.8A) |
| 滿足AC3級、AC4級、AC53-a開閉頻率測試(測試條件請參閱「G3J-T/G3J-S/G3J型共通事項」。) | |||
| 單相馬達(AC3級) ＊2 | AC100V 0.4kW(11.1A) AC200V 0.75kW(8.8A) |
AC100V 0.1kW(5.1A) ＊3 AC200V 0.4kW(5.5A) |
|
| 電阻負載(AC1級) | AC100～240V 11.1A | AC100～240V 4.8A | |
＊1. 因環境溫度而異。詳細內容請參閱「G3J-T/G3J-S/G3J型共通事項」的特性資料「●額定負載電流與環境溫度」。
＊2. 雙元件型為L2－T2間配線成短路。
＊3. 將0.75kW型的3極同時設定成ON時，各組皆請使用4.8A以下。
性能
| 種類 | DC輸入型 | AC輸入型 |
|---|---|---|
| 動作時間 | 1ms以下 | 50ms以下 |
| 復歸時間 | 負載電源的5/6週期+1ms以下 | 負載電源的3/2週期+1ms以下 |
| 輸出ON壓降 | 1.6V(RMS)以下 | |
| 漏電流 ＊ | 10mA以下(AC200V時) | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2,500V 50/60Hz 1min | |
| 震動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) | |
| 衝擊 | 294m/s2 | |
| 保存環境溫度 | -30～+70℃ (不可結冰結露) | |
| 使用環境溫度 | -20～+60℃ (不可結冰結露) | |
| 使用環境濕度 | 45～85%RH | |
| 重量 | 約700g | |
＊雙元件型的S相漏電流量增加約√3倍。

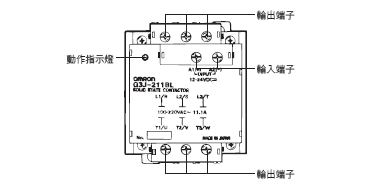

（單位：mm）
