| 元件數 | 絕緣方式 | 額定電源電壓 | 輸入方式 | 適用馬達容量(AC3級) | 型號 | ||
|---|---|---|---|---|---|---|---|
| 3 | 觸發三極管 (Phototriac) |
DC12～24V | 無電壓輸入 (開路/短路輸入) |
2.2kW(5.5A) | AC380～ 400V |
G3J-S405BL DC12-24 | |
| 0.75kW(2.4A) | G3J-S403BL DC12-24 | ||||||
| 2.2kW(11.1A) | AC200～ 220V |
G3J-S211BL DC12-24 | |||||
| 0.75kW(4.8A) | G3J-S205BL DC12-24 | ||||||
G3J-S
產品特色
以軟啟動功能實現低成本與馬達的順暢啟動
運用軟啟動功能，讓馬達可順暢啟動。 抑制啟動電流，省能有效率。
取得UL/CSA、CCC、IEC標準。
鋁軌安裝、螺絲安裝皆可。
SSR與散熱片一體成型，體積輕巧（W80×H100×D100mm）。
內藏緩衝回路及變阻器（Varistor）。
內藏動作指示燈。

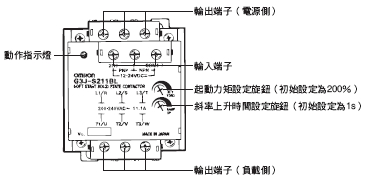

本體
認證標準
UL （檔案No.E64562）、CSA （檔案No.LR35535）、KEMA （檔案No. 71-105822、EN60947-4-2）
CCC GB/T 14048.6 No.2016010304855598 （G3J-S405BL型、G3J-S403BL型）
CCC GB/T 14048.6 No.2016010304855599 （G3J-S211BL型、G3J-S205BL型）
額定（環境溫度25℃）
電源部
| 額定電源電壓 | DC12～24V |
|---|---|
| 操作電壓範圍 | DC10.2～26.4V |
| 消耗電流 | 50mA以下(DC12～24V時) |
操作（輸入）回路部
| 輸入電流 | DC10mA以下(DC12～24V) | |
|---|---|---|
| 輸入方式 | 無電壓輸入 (短路/開路輸入) (連接範例請參閱 「G3J-T/G3J-S/G3J 型共通事項」) |
1端子-COM端子間或2(+)端子-1端子間的短路、開路 無接點輸入：ON時短路的端子間殘留電壓 2V以下 OFF時漏電流0.15mA以下 有接點輸入：微小訊號用接點 |
主回路部
| 型號 | G3J-S405BL | G3J-S403BL | G3J-S211BL | G3J-S205BL | |
|---|---|---|---|---|---|
| 額定使用電壓 | AC200～400V(50/60Hz) | AC200～240V(50/60Hz) | |||
| 負載電壓範圍 | AC180～440V(50/60Hz) | AC180～264V(50/60Hz) | |||
| 額定通電電流 ＊1 | 5.5A(40℃時) | 2.4A(40℃時) | 11.1A(40℃時) | 4.8A(40℃時) | |
| 最小負載電流 | 0.5A | ||||
| 突波電流耐量(峰值) | 220A(60Hz、1週期) | 96A(60Hz、1週期) | 350A(60Hz、1週期) | 150A(60Hz、1週期) | |
| 過載能力 | 請參閱「G3J-T/G3J-S/G3J型共通事項」的「■特性資料」。 | ||||
| 閉路電流(實際值) | AC3 | 55A | 24A | 111A | 48A |
| AC4 | 66A | 28.8A | 133.2A | 57.6A | |
| 開斷電流(實際值) | AC3 | 44A | 19.2A | 88.8A | 38.4A |
| AC4 | 55A | 24A | 111A | 48A | |
| 適用負載 | 三相感應馬達 (AC3級、AC4級、AC53-a) |
AC380～400V 2.2kW(5.5A) |
AC380～400V 0.75kW(2.4A) |
AC200～220V 2.2kW(11.1A) |
AC200～220V 0.75kW(4.8A) |
| 滿足AC3級、AC4級、AC53-a開閉頻率測試(測試條件請參閱「G3J-T/G3J-S/G3J型共通事項」。) | |||||
| 電阻負載(AC1級)＊2 | AC200～400V 5.5A |
AC200～400V 2.4A |
AC200～240V 11.1A |
AC200～240V 4.8A |
|
＊1. 因環境溫度而異。詳細內容請參閱「G3J-T/G3J-S/G3J型共通事項」的特性資料「●額定負載電流與環境溫度」。
＊2. 無法使用於單相負載。
性能
| 型號 | G3J-S405BL | G3J-S403BL | G3J-S211BL | G3J-S205BL |
|---|---|---|---|---|
| 斜率上升時間 | 可在約1～25s的範圍內設定 | |||
| 復歸時間 | 負載電源的5/6週期+1ms以下 | |||
| 起動力矩 | 可在約200～450%In的範圍內設定 | |||
| 輸出ON壓降 | 1.8V(RMS)以下 | 1.6V(RMS)以下 | ||
| 漏電流 | 20mA以下(AC400V時) | 10mA以下(AC200V時) | ||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |||
| 耐電壓 | AC2,500V 50/60Hz 1min | |||
| 震動 | 10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm) | |||
| 衝擊 | 294m/s2 | |||
| 保存環境溫度 | -30～+70℃(不可結冰結露) | |||
| 使用環境溫度 | -20～+60℃(不可結冰結露) | |||
| 使用環境濕度 | 45～85%RH | |||
| 重量 | 約730g | |||
（單位：mm）
