| 絕緣 | Zero cross 功能 |
指示燈 | 可用的輸出負載 (見註2) |
額定輸入電壓 | 型號 |
|---|---|---|---|---|---|
| 光耦合器 | 有 | 有 | AC24～220V下5A (40°C時) | DC5～24V | G3NB-205B-1 DC5～24V |
| AC24～220V下10A (40°C時) | G3NB-210B-1 DC5～24V | ||||
| AC24～220V下20A (40°C時) | G3NB-220B-1 DC5～24V | ||||
| AC24～220V下25A (40°C時) | G3NB-225B-1 DC5～24V | ||||
| AC24～220V下40A (40°C時) | G3NB-240B-1 DC5～24V | ||||
| AC24～220V下75A (40°C時) | G3NB-275B-1 DC5～24V | ||||
| AC24～220V下90A (40°C時) | G3NB-290B-1 DC5～24V |
| 型號 |
|---|
| R99-12 FOR G3NA |
| 型號 | 可用的SSR |
|---|---|
| Y92B-N50 | G3NB-205B-1 |
| G3NB-210B-1 | |
| Y92B-N100 | G3NB-220B-1 |
| Y92B-N150 | G3NB-225B-1 |
| G3NB-240B-1 | |
| Y92B-P250NF | G3NB-275B-1 |
| G3NB-290B-1 |
輸入（環境溫度為25°C 時）
| 額定電壓 | 動作電壓 | 額定輸入電流 | 電壓位準 | |
|---|---|---|---|---|
| 動作電壓 | 釋放電壓 | |||
| DC5～24V | DC4～32V | 7mA以下 | DC4V以下 | DC1V以上 |
| 型號 | 可用的負載 | ||||
|---|---|---|---|---|---|
| 額定負載電壓 | 負載電壓範圍 | 負載電流(見註1) | 突波電流 | ||
| 有散熱器(見註2) | 無散熱器 | ||||
| G3NB-205B-1 | AC24～220V | AC19～286V | 0.1～6A (25°C時) 5A (40°C時) |
0.1～3A(40°C時) | 60A(60Hz，1週期) |
| G3NB-210B-1 | 0.1～15A (25°C時) 10A (40°C時) |
0.1～4A(40°C時) | 150A(60Hz，1週期) | ||
| G3NB-220B-1 | 0.1～25A (25°C時) 20A (40°C時) |
220A(60Hz，1週期) | |||
| G3NB-225B-1 | 0.1～25A (25°C時) 25A (40°C時) |
220A(60Hz，1週期) | |||
| G3NB-240B-1 | 0.1～40A (25°C時) 40A (40°C時) |
0.1～6A(40°C時) | 410A(60Hz，1週期) | ||
| G3NB-275B-1 | 1～90A (25°C時) 75A (40°C時) |
1～7A(40°C時) | 800A(60Hz，1週期) | ||
| G3NB-290B-1 | 1～110A (25°C時) 90A (40°C時) |
900A(60Hz，1週期) | |||
| 項目 | G3NB- 205B-1 |
G3NB- 210B-1 |
G3NB- 220B-1 |
G3NB- 225B-1 |
G3NB- 240B-1 |
G3NB- 275B-1 |
G3NB- 290B-1 |
|---|---|---|---|---|---|---|---|
| 動作時間 | 負載電源週期的1/2+1ms以下 | ||||||
| 釋放時間 | 負載電源週期的1/2+1ms以下 | ||||||
| 輸出ON壓降 | 1.6V (RMS) 以下 | ||||||
| 漏電流 | 5mA以下(AC100V時) ，10mA以下(AC200V時) | ||||||
| 絕緣阻抗 | 100MΩ min.(at 500 VDC) | ||||||
| 耐電壓 | AC2,500V 50/60Hz 1分鐘 | ||||||
| 耐振動 | 耐久： 10～55～10Hz ， 0.35mm單振幅(0.7mm重複振幅) | ||||||
| 耐衝擊 | 耐久： 1,000m/s2 | ||||||
| 環境溫度 | 使用：-30～80°C (不可結冰結露) 存放：-30～100°C (不可結冰結露) |
||||||
| 環境濕度 | 使用： 45%～85% | ||||||
| 重量 | 約60g (G3NB-205B-1 ~ 225B型) ， 80g (G3NB-240B-1型) ， 110g (G3NB-275B-1 ~ 290B-1型) | ||||||

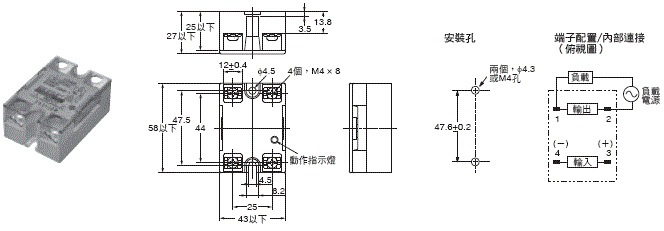

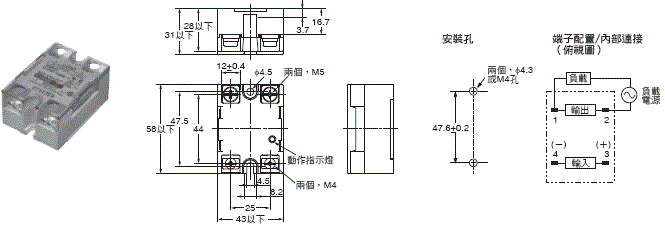

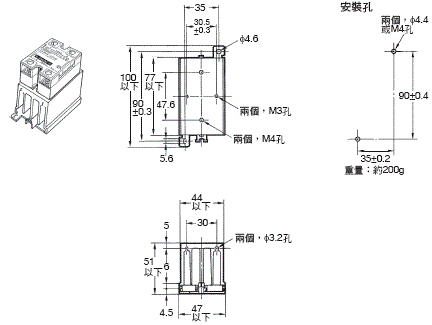

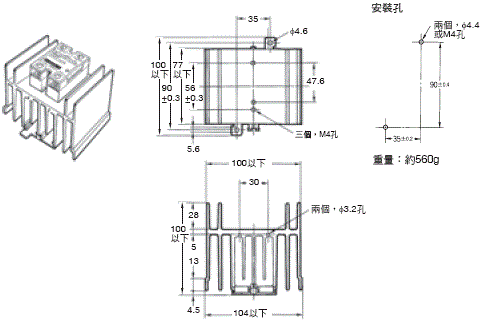

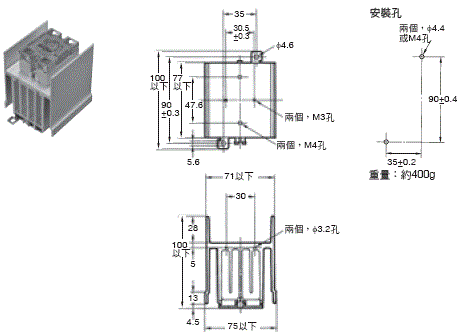

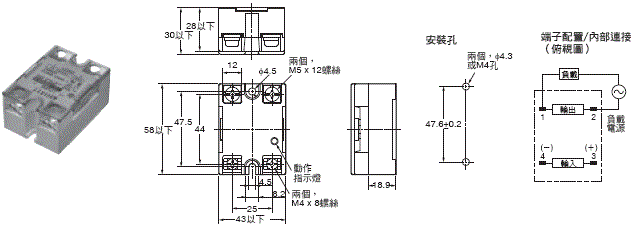

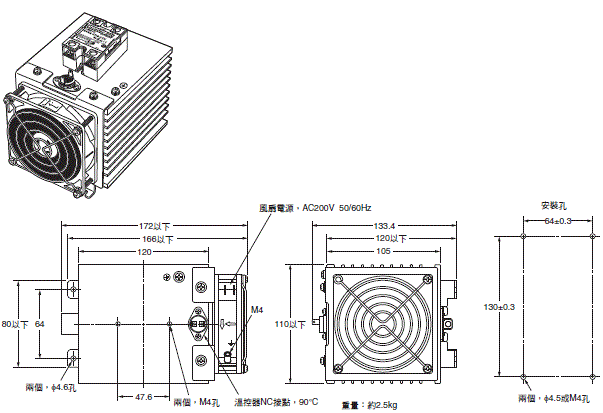

（單位：mm）
註. 所有單位皆為mm（除非另行註明）。
G3NB-205B-1型
G3NB-210B-1型
G3NB-220B-1型
G3NB-225B-1型
G3NB-240B-1型
G3NB-275B-1型
G3NB-290B-1型

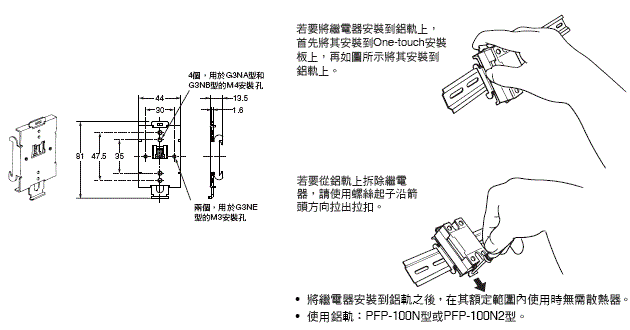

One-touch型安裝板可用於將G3NB型安裝到鋁軌上。
R99-12 FOR G3NA
進行表面安裝時，請從負載電流與環境溫度的圖中減少30%的負載電流。
安裝方法請參閱「注意事項」。
進行表面安裝時，請從負載電流與環境溫度的圖中減少30%的負載電流。
安裝方法請參閱「注意事項」。
進行表面安裝時，請從負載電流與環境溫度的圖中減少30%的負載電流。
安裝方法請參閱「注意事項」。
安裝方法請參閱「注意事項」。
