| 絕緣方式 | Zero cross功能 | 動作指示燈 | 輸出適用負載 ＊1 | 輸入額定電壓 | 型號 |
|---|---|---|---|---|---|
| 觸發三極管 (Phototriac) |
有 | 有 | 5A AC24～240V ＊2 |
DC5～24V | G3NA-205B-UTU DC5-24 |
| 光耦合器 (Photo coupler) |
AC100～240V | G3NA-205B-UTU AC100-240 | |||
| 觸發三極管 (Phototriac) |
10A AC24～240V ＊2 |
DC5～24V | G3NA-210B-UTU DC5-24 | ||
| 光耦合器 (Photo coupler) |
AC100～240V | G3NA-210B-UTU AC100-240 | |||
| 觸發三極管 (Phototriac) |
20A AC24～240V ＊2 |
DC5～24V | G3NA-220B-UTU DC5-24 | ||
| 光耦合器 (Photo coupler) |
AC100～240V | G3NA-220B-UTU AC100-240 | |||
| 觸發三極管 (Phototriac) |
40A AC24～240V ＊2 |
DC5～24V | G3NA-240B-UTU DC5-24 | ||
| 光耦合器 (Photo coupler) |
AC100～240V | G3NA-240B-UTU AC100-240 | |||
| 觸發三極管 (Phototriac) |
75A AC24～240V ＊2 |
DC5～24V | G3NA-275B-UTU-2 DC5-24 | ||
| 光耦合器 (Photo coupler) |
AC100～240V | G3NA-275B-UTU-2 AC100-240 | |||
| 觸發三極管 (Phototriac) |
90A AC24～240V ＊2 |
DC5～24V | G3NA-290B-UTU-2 DC5-24 | ||
| 光耦合器 (Photo coupler) |
AC100～240V | G3NA-290B-UTU-2 AC100-240 | |||
| 10A AC200～480V |
DC5～24V | G3NA-410B-UTU DC5-24 | |||
| AC100～240V | G3NA-410B-UTU AC100-240 | ||||
| 20A AC200～480V |
DC5～24V | G3NA-420B-UTU DC5-24 | |||
| AC100～240V | G3NA-420B-UTU AC100-240 | ||||
| 40A AC200～480V |
DC5～24V | G3NA-440B-UTU-2 DC5-24 | |||
| AC100～240V | G3NA-440B-UTU-2 AC100-240 | ||||
| 75A AC200～480V |
DC5～24V | G3NA-475B-UTU-2 DC5-24 | |||
| AC100～240V | G3NA-475B-UTU-2 AC100-240 | ||||
| 90A AC200～480V |
DC5～24V | G3NA-490B-UTU-2 DC5-24 | |||
| AC100～240V | G3NA-490B-UTU-2 AC100-240 | ||||
| --- | 10A DC5～200V |
DC5～24V | G3NA-D210B-UTU DC5-24 | ||
| AC100～240V | G3NA-D210B-UTU AC100-240 |
G3NA
產品特色
適用負載5～90A、產品種類齊全的泛用固態繼電器
適合機器內藏的小型尺寸，並統一安裝尺寸。
內藏變阻器（G3NA-D210B-UTU型除外）， 吸收外部突波的效果優異。
可由動作指示燈確認動作狀況。
附安全保護蓋。
標準型取得UL/CSA規格、EN規格（TÜV認證）。
本體
＊1. 適用負載是將矽脂塗布於指定散熱器上使用時的值，會因為周邊溫度而變化。
詳細內容請參閱第3頁的特性資料「●額定負載電流與環境溫度」。
＊2. 在AC75V以下會延長損失時間，請以實際負載進行確認。（請參閱第11頁）
詳細內容請參閱第3頁的特性資料「●額定負載電流與環境溫度」。
＊2. 在AC75V以下會延長損失時間，請以實際負載進行確認。（請參閱第11頁）
選購品（另售）
One touch安裝板
| 型號 |
|---|
| R99-12 FOR G3NA |
散熱器
可安裝於鋁軌的輕薄型
| 型號 | 適用SSR |
|---|---|
| Y92B-N50 | G3NA-205B （-UTU）、G3NA-210B （-UTU）、 G3NA-D210B （-UTU）、G3NA-410B （-UTU）、 G3NE-210T （L） -US |
| Y92B-N100 | G3NA-220B （-UTU）、G3NA-420B （-UTU）、 G3NE-220T （L） -US |
| Y92B-N150 | G3NA-240B-UTU、G3NA-440B-UTU-2 |
| Y92B-P250NF | G3NA-275B-UTU-2、 G3NA-290B-UTU-2、 G3NA-475B-UTU-2、 G3NA-490B-UTU-2 |
低成本標準型
| 型號 | 適用SSR |
|---|---|
| Y92B-A100 | G3NA-205B-UTU/-210B-UTU/ -220B-UTU/-410B-UTU/-420B-UTU/ -D210B-UTU |
| Y92B-A150N | G3NA-240B-UTU/-440B-UTU-2 |
| Y92B-A250 | G3NA-440B-UTU-2 |
額定
輸入 （環境溫度25℃）
| 型號 | 額定電壓 | 壓操作電壓範圍 | 阻抗 ＊1 輸入電流 ＊2 |
電壓位準 | |
|---|---|---|---|---|---|
| 動作電壓 | 復歸電壓 | ||||
| G3NA-2[][]B-UTU(-2) G3NA-475B-UTU-2 G3NA-490B-UTU-2 |
DC5～24V | DC4～32V | 7mA以下 ＊2 | DC4V以下 | DC1V以上 |
| AC100～240V | AC75～264V | 72kΩ±20％ | AC75V以上 | AC20V以上 | |
| G3NA-410B-UTU G3NA-420B-UTU G3NA-425B-UTU-2 G3NA-440B-UTU-2 G3NA-450B-UTU-2 G3NA-D210B-UTU |
DC5～24V | DC4～32V | 5mA以下 ＊2 | DC4V以下 | DC1V以上 |
| AC100～240V | AC75～264V | 72 kΩ±20% | AC75V以下 | AC20V以上 | |
＊1. 輸入阻抗為最大額定電壓時的值。（例：在AC100～240V的情況下，為AC240V時的值）
＊2. 關於定電流輸入回路方式
＊2. 關於定電流輸入回路方式
輸出
| 型號 | 額定負載電壓 | 負載電壓範圍 | 負載電流 ＊1 | 突波電流耐量 | 峰值回複電壓、集極與射極之間電壓 （參考值） | |
|---|---|---|---|---|---|---|
| 有散熱器 | 無散熱器 | |||||
| G3NA-205B-UTU | AC24～240V | AC19～264V | 0.1～5A （40℃ 時） ＊2 | 0.1～3A （40℃ 時） | 60A （60Hz、 1週期） | 600V （VDRM） |
| G3NA-210B-UTU | 0.1～10A （40℃ 時） ＊2 | 0.1～4A （40℃ 時） | 150A （60Hz、 1週期） | |||
| G3NA-220B-UTU | 0.1～20A （40℃ 時） ＊2 | 0.1～4A （40℃ 時） | 220A （60Hz、 1週期） | |||
| G3NA-240B-UTU | 0.1～40A （40℃ 時） ＊2 | 0.1～6A （40℃ 時） | 440A （60Hz、 1週期） | |||
| G3NA-275B-UTU-2 | 1～75A （40℃ 時） ＊2 | 1～7A （40℃ 時） | 800A （60Hz、 1週期） | |||
| G3NA-290B-UTU-2 | 1～90A （40℃ 時） ＊2 | 1～7A （40℃ 時） | 1,000A （60Hz、 1週期） | |||
| G3NA-410B-UTU | AC200～480V | AC180～528V | 0.2～10A （40℃ 時） ＊2 | 0.2～4A （40℃ 時） | 150A （60Hz、 1週期） | 1,200V （VDRM） |
| G3NA-420B-UTU | 0.2～20A （40℃ 時） ＊2 | 0.2～4A （40℃ 時） | 220A （60Hz、 1週期） | |||
| G3NA-440B-UTU-2 | 0.2～40A （40℃ 時） ＊2 | 0.2～6A （40℃ 時） | 440A （60Hz、 1週期） | |||
| G3NA-475B-UTU-2 | 1～75A （40℃ 時） ＊2 | 1～7A （40℃ 時） | 800A （60Hz、 1週期） | |||
| G3NA-490B-UTU-2 | 1～90A （40℃ 時） ＊2 | 1～7A （40℃ 時） | 1,000A （60Hz、 1週期） | |||
| G3NA-D210B-UTU | DC5～200V | DC4～220V | 0.1～10A （40℃ 時） ＊2 | 0.1～4A （40℃ 時） | 20A （10ms） | 400V （VCEO） |
＊1. 因環境溫度而異。詳細內容請參閱第3頁的特性資料「●額定負載電流與環境溫度」。
＊2. 使用專用散熱器（參閱第6～8頁）或規定尺寸的散熱板時。
＊2. 使用專用散熱器（參閱第6～8頁）或規定尺寸的散熱板時。
性能
| 項目 | G3NA- 205BUTU |
G3NA- 210BUTU |
G3NA- 220BUTU |
G3NA- 240BUTU |
G3NA- 275BUTU- 2 |
G3NA- 290BUTU- 2 |
|---|---|---|---|---|---|---|
| 動作時間 | 負載電源的1/2週期＋1ms以下（DC輸入） 負載電源的3/2週期＋1ms以下（AC輸入） |
|||||
| 復歸時間 | 負載電源的1/2週期＋1ms以下（DC輸入） 負載電源的3/2週期＋1ms以下（AC輸入） |
|||||
| 輸出ON壓降 | 1.6V (RMS)以下 | |||||
| 漏電流 | 5mA以下(AC100V時) 10mA以下(AC200V時) |
|||||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |||||
| 耐電壓 | AC2,500V 50/60Hz 1min | |||||
| 震動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) | |||||
| 衝擊 | 1,000m/s2 | |||||
| 保存環境溫度 | -30～+100℃ (不結冰、結露) | |||||
| 使用環境溫度 | -30～+80℃ (不結冰、結露) | |||||
| 使用環境濕度 | 45～85%RH | |||||
| 重量 | 約60g | 約70g | 約120g | |||
| 項目 | G3NA- 410BUTU |
G3NA- 420BUTU |
G3NA- 440BUTU- 2 |
G3NA- 475BUTU- 2 |
G3NA- 490BUTU- 2 |
G3NA-D210B-UTU |
|---|---|---|---|---|---|---|
| 動作時間 | 負載電源的1/2週期+1ms以下(DC輸入) 負載電源的11/2週期+1ms以下(AC輸入) |
1ms以下 (DC入力) 30ms以下 (AC入力) |
||||
| 復歸時間 | 負載電源的1/2週期+1ms以下(DC輸入) 負載電源的11/2週期+1ms以下(AC輸入) |
5ms以下 (DC入力) 30ms以下 (AC入力) |
||||
| 輸出ON壓降 | 1.8V (RMS)以 | 1.5V以下 | ||||
| 漏電流 | 10mA以下(AC200V時) 20mA以下(AC400V時) |
5mA以下 (DC200V 時) |
||||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |||||
| 耐電壓 | AC4,000V 50/60Hz 1min | AC2,500V 50/60Hz 1min |
||||
| 震動 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) | |||||
| 衝擊 | 1,000m/s2 | |||||
| 保存環境溫度 | -30～+100℃ (不結冰、結露) | |||||
| 使用環境溫度 | -30～+80℃ (不結冰、結露) | |||||
| 使用環境濕度 | 45～85%RH | |||||
| 重量 | 約80g | 約120g | 約70g | |||
（單位：mm）
本體

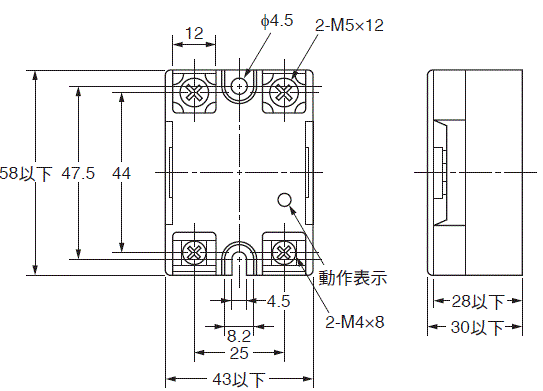

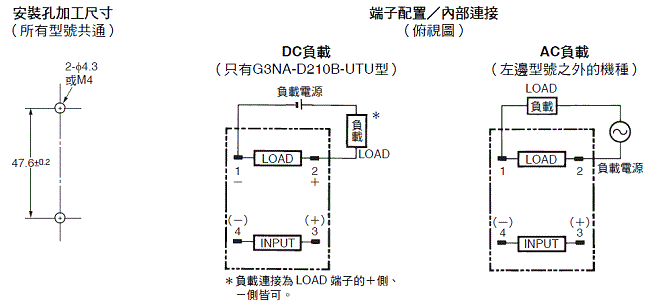

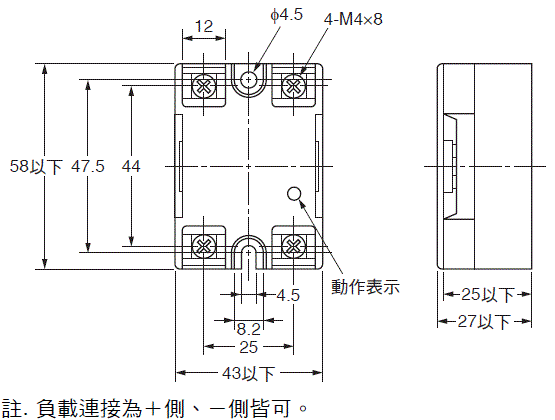

G3NA-D210B-UTU型、G3NA-205B-UTU型、G3NA-210B-UTU型、G3NA-220B-UTU型
G3NA-240B-UTU型、G3NA-275B-UTU-2型、G3NA-290B-UTU-2型 G3NA-440B-UTU-2型、G3NA-475B-UTU-2型、G3NA-490B-UTU-2型

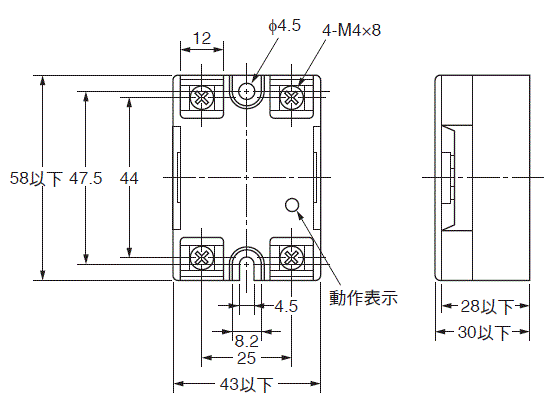

G3NA-410B-UTU型、G3NA-420B-UTU型
選購品（另售）

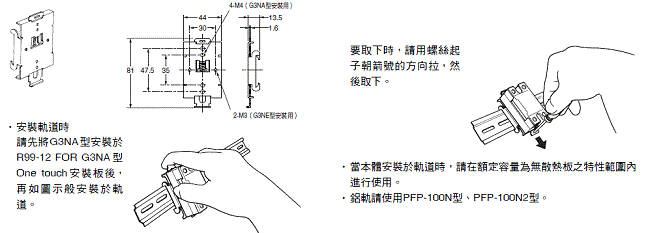

One touch安裝板 （使用於將G3NA型安裝於鋁軌時。）
R99-12 FOR G3NA型（G3NA型、G3NE型用）
散熱器

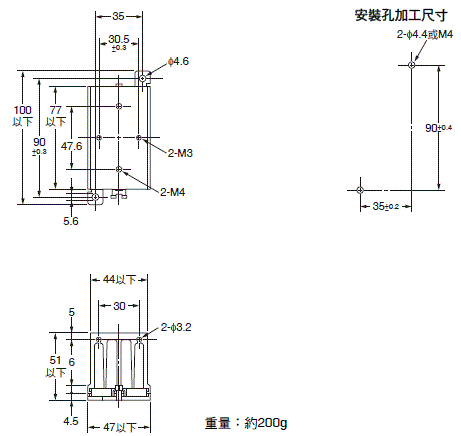

Y92B-N50型（G3NA-205B （-UTU）型、G3NA-210B （-UTU）型、G3NA-D210B （-UTU）型、G3NA-410B （-UTU）型、
G3NE-210T（L） -US型用）
如採用平面安裝，請將負載電流相較於額定負載電流與環境溫度圖表降低30％使用。
註. 安裝方法請參閱「使用注意事項」。
散熱器

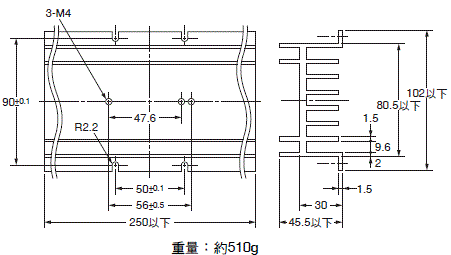

Y92B-N100型（G3NA-220B （-UTU）型、G3NA-420B （-UTU）型、G3NE-220T（L） -US型用）
如採用平面安裝，請將負載電流相較於額定負載電流與環境溫度圖表降低30％使用。
註. 安裝方法請參閱「使用注意事項」。
散熱器
Y92B-N150型（G3NA-240B-UTU型、G3NA-440B-UTU-2型用）
如採用平面安裝，請將負載電流相較於額定負載電流與環境溫度圖表降低30％使用。
註. 安裝方法請參閱「使用注意事項」。
散熱器

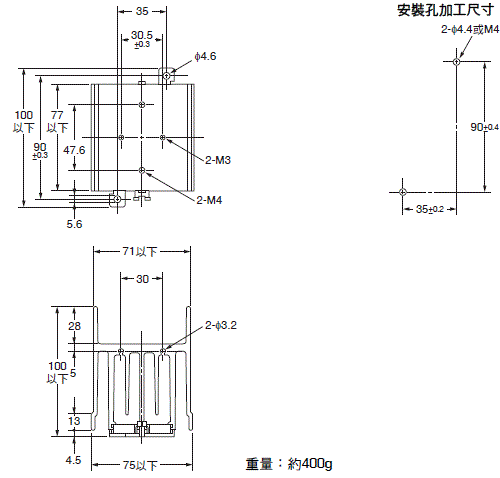

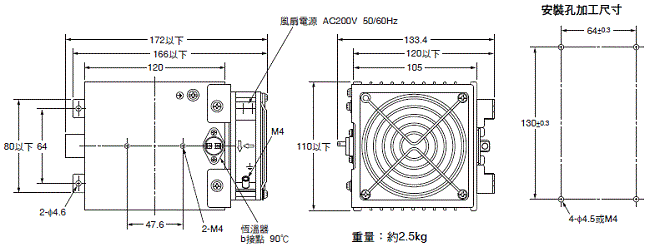

Y92B-P250NF型（G3NA-275B-UTU-2型、G3NA-475B-UTU-2型、G3NA-290B-UTU-2型、G3NA-490B-UTU-2型）
註. 安裝方法請參閱「使用注意事項」。
散熱器

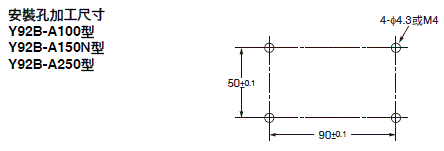

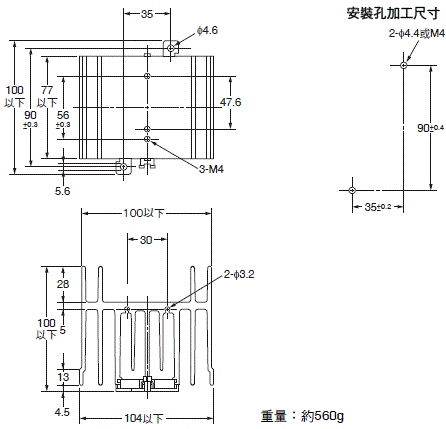

Y92B-A100型（G3NA-205B-UTU/-210B-UTU/-220B-UTU/-410B-UTU/-420B-UTU/-D210B-UTU型用）
散熱器
Y92B-A150N型（G3NA-240B-UTU/-440B-UTU-2型用）
散熱器
Y92B-A250型（G3NA-440B-UTU-2型用）
如採用平面安裝，請將負載電流相較於額定負載電流與環境溫度圖表降低30％使用。
註. 安裝方法請參閱「使用注意事項」。
