| 絕緣方式 | Zero cross功能 | 動作指示燈 | 輸出適用負載 ＊1 | 輸入額定電壓 | 型號 | |
|---|---|---|---|---|---|---|
| 觸發三極管 (Phototriac) |
有 | 有 | 10A AC24～240V ＊2 | DC5～24V | G3PA-210B-VD DC5-24 | |
| 20A AC24～240V ＊2 | G3PA-220B-VD DC5-24 | |||||
| 40A AC24～240V ＊2 | G3PA-240B-VD DC5-24 | |||||
| 60A AC24～240V ＊2 | G3PA-260B-VD DC5-24 | |||||
| 20A AC200～400V | DC12～24V | G3PA-420B-VD DC12-24 | ||||
| 30A AC200～400V | G3PA-430B-VD DC12-24 | |||||
| 20A AC200～480V | G3PA-420B-VD-2 DC12-24 | |||||
| 30A AC200～480V | G3PA-430B-VD-2 DC12-24 | |||||
| 50A AC200～480V | G3PA-450B-VD-2 DC12-24 | |||||
功率元件卡匣
| 名稱 | 負載電流 ＊ |
負載電壓範圍 | 型號 | 適用機種 | 符合CE | |
|---|---|---|---|---|---|---|
| 功率元件卡匣 | 10A | AC19～264V | G32A-A10-VD DC5-24 | G3PA-210B-VD DC5-24 | ○ | |
| 20A | G32A-A20-VD DC5-24 | G3PA-220B-VD DC5-24 | ||||
| 40A | G32A-A40-VD DC5-24 | G3PA-240B-VD DC5-24 | ||||
| 60A | G32A-A60-VD DC5-24 | G3PA-260B-VD DC5-24 | ||||
| 20A | AC180～440V | G32A-A420-VD DC12-24 | G3PA-420B-VD DC12-24 | |||
| 30A | G32A-A430-VD DC12-24 | G3PA-430B-VD DC12-24 | ||||
| 20A | AC180～528V | G32A-A420-VD-2 DC12-24 | G3PA-420B-VD-2 DC12-24 | |||
| 30A | G32A-A430-VD-2 DC12-24 | G3PA-430B-VD-2 DC12-24 | ||||
| 50A | G32A-A450-VD-2 DC12-24 | G3PA-450B-VD-2 DC12-24 | ||||
| 名稱 | 短路通電電流 | 適用SSR型號 | 型號 | |
|---|---|---|---|---|
| 短路模組 | 10A | G3PA-210B-VD | G32A-D20 | |
| 20A | G3PA-220B-VD G3PA-420B-VD(-2) |
|||
| 30A | G3PA-430B-VD(-2) | G32A-D40 | ||
| 40A | G3PA-240B-VD | |||
UL （檔案No.E64562）、CSA （檔案No.LR35535）
VDE （Certificate No.5915 、EN62314 （G3PA-2[]-VD （-X）） / No.6642、EN60947-4-3 （G3PA-4[]-VD））
輸入 （環境溫度25℃）
| 額定電壓 | 操作電壓範圍 | 輸入電流 ＊1 | 電壓位準 | |
|---|---|---|---|---|
| 動作電壓 | 復歸電壓 | |||
| DC5～24V | DC4～30V | 7mA以下 ＊2 | DC4V以下 | DC1V以上 |
| DC12～24V | DC9.6～30V | DC9.6V以下 | ||
| 型號 | 額定負載電壓 | 負載電壓範圍 | 負載電流 ＊1 | 突波電流耐量 | 峰值回複電壓 (参考値) |
|---|---|---|---|---|---|
| G3PA-210B-VD | AC24～240V (50/60Hz) |
AC19～264V (50/60Hz) |
0.1～10A (40℃時) |
150A(60Hz、1週期) | 600V(VDRM)) |
| G3PA-220B-VD | 0.1～20A (40℃時) |
220A(60Hz、1週期) | |||
| G3PA-240B-VD | 0.5～40A (40℃時) |
440A(60Hz、1週期) | |||
| G3PA-260B-VD | 0.5～60A (40℃時) |
440A(60Hz、1週期) | |||
| G3PA-420B-VD | AC200～400V (50/60Hz) |
AC180～440V (50/60Hz) |
0.5～20A (30℃時) |
220A(60Hz、1週期) | 1,000V(VDRM) |
| G3PA-430B-VD | 0.5～30A (30℃時) |
440A(60Hz、1週期) | |||
| G3PA-420B-VD-2 | AC200～480V (50/60Hz) |
AC180～528V (50/60Hz) |
0.5～20A (30℃時) |
220A(60Hz、1週期) | 1,200V(VDRM) |
| G3PA-430B-VD-2 | 0.5～30A (30℃時) |
440A(60Hz、1週期) | |||
| G3PA-450B-VD-2 | 0.5～50A (30℃時) |
440A(60Hz、1週期) |
| 型號 | G3PA- 210B-VD |
G3PA- 220B-VD |
G3PA- 240B-VD |
G3PA- 260B-VD |
G3PA- 420B-VD |
G3PA- 430B-VD |
G3PA- 420B- VD-2 |
G3PA- 430B- VD-2 |
G3PA- 450B- VD-2 |
|---|---|---|---|---|---|---|---|---|---|
| 動作時間 | 負載電源的1/2週期+1ms以下 | ||||||||
| 復歸時間 | 負載電源的1/2週期+1ms以下 | ||||||||
| 輸出ON壓降 | 1.6V(RMS)以下 | 1.8V(RMS)以下 | |||||||
| 漏電流 | 5mA以下(AC100V時) 10mA以下(AC200V時) |
10mA以下(AC100V時) 20mA以下(AC200V時) |
10mA以下(AC200V時) 20mA以下(AC400V時) |
20mA以下(AC480V時) | |||||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | ||||||||
| 耐電壓 | AC4,000V 50/60Hz 1min | ||||||||
| 震動 | 10～55～10Hz 單側振幅0.375mm(重複振幅0.75mm)(鋁軌安裝時) | ||||||||
| 衝撃 | 300m/s2(鋁軌安裝時) | ||||||||
| 保存環境溫度 | -30～+100°C(不可結冰結露) | ||||||||
| 使用環境溫度 | -30～+80°C(不可結冰結露) | ||||||||
| 使用環境濕度 | 45～85%RH | ||||||||
| 重量 | 約260g | 約340g | 約460g | 約900g | 約290g | 約410g | 約380g | 約500g | 約900g |

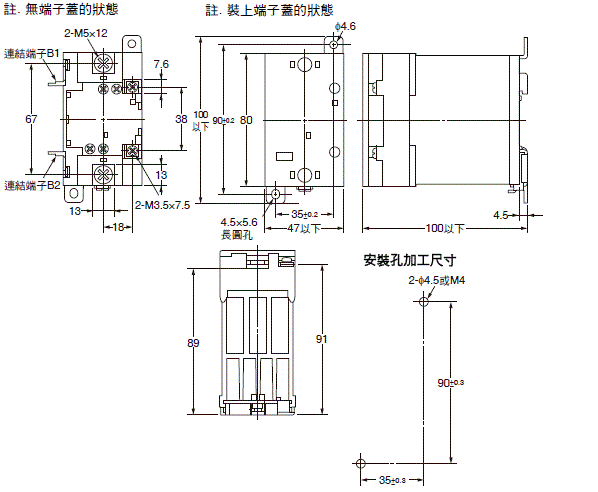

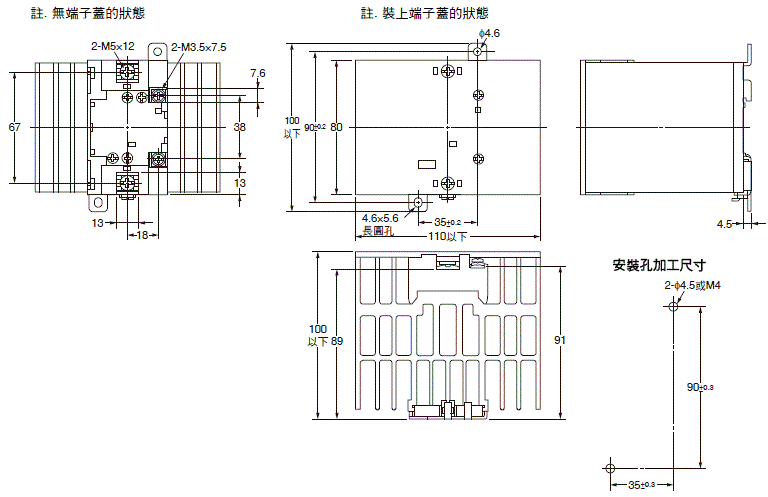

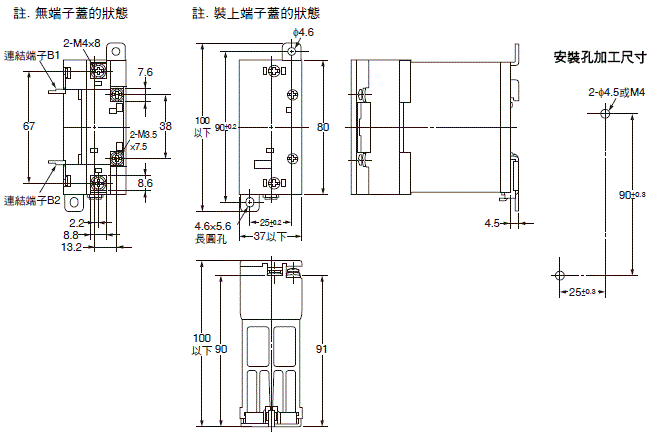

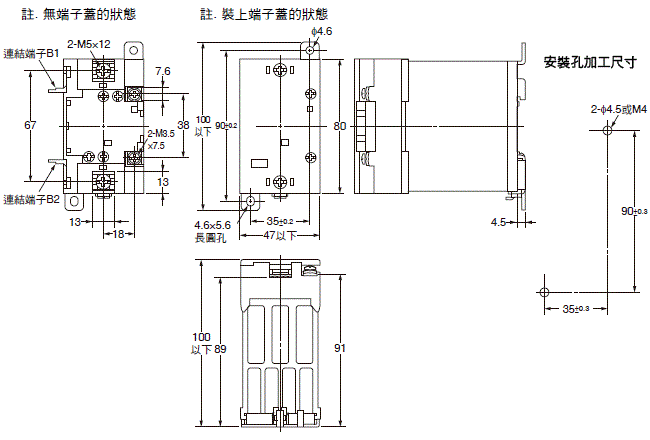

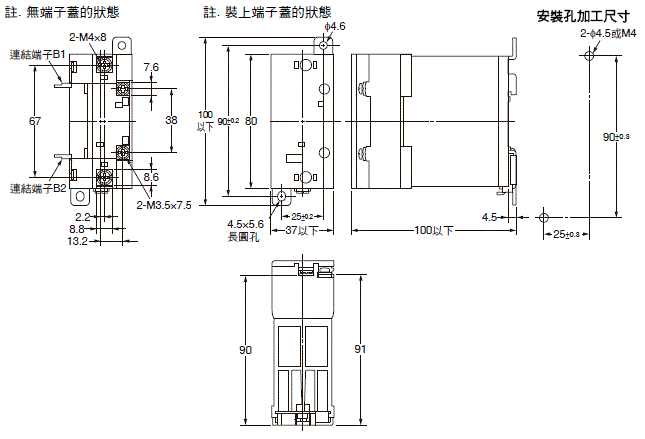

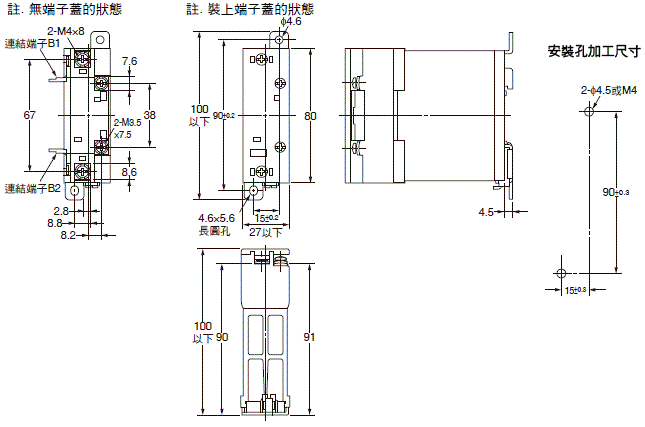

（單位：mm）
