G3PE（單相）

G3PE（單相）

產品特色
散熱器一體的小型、輕巧型SSR。 提供各款無Zero cross型，適合廣泛用途
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

符合RoHS標準。

提供各款無Zero cross型。

透過突波保護功能提升輸出回路的突波耐電壓性。（根據本公司測試條件）

小型、形狀輕巧。

不但可鋁軌安裝，也可螺絲安裝。

取得UL、CSA、EN規格（TÜV認證）。

本體

電源
相數		 絕緣方式 動作指示燈 輸入額定電壓 Zero cross
功能		 輸出適用負載＊ 型號
單相 光耦合器
(Phototriac Coupler)		 有(黃色) DC12～24V 有 15A AC100～240V G3PE-215B DC12-24
25A AC100～240V G3PE-225B DC12-24
35A AC100～240V G3PE-235B DC12-24
45A AC100～240V G3PE-245B DC12-24
無 15A AC100～240V G3PE-215BL DC12-24
25A AC100～240V G3PE-225BL DC12-24
35A AC100～240V G3PE-235BL DC12-24
45A AC100～240V G3PE-245BL DC12-24
有 15A AC200～480V G3PE-515B DC12-24
25A AC200～480V G3PE-525B DC12-24
35A AC200～480V G3PE-535B DC12-24
45A AC200～480V G3PE-545B DC12-24
無 15A AC200～480V G3PE-515BL DC12-24
25A AC200～480V G3PE-525BL DC12-24
35A AC200～480V G3PE-535BL DC12-24
45A AC200～480V G3PE-545BL DC12-24

＊因環境溫度而異。詳細內容請參閱第 3 頁的特性資料「●額定負載電流與環境溫度」。

認證標準

UL （檔案No.E64562）、CSA （檔案No.LR35535）、TÜV （檔案No.R50124433、EN60947-4-3）

額定

輸入（環境溫度25℃）

型號 額定電壓 操作電壓範圍 輸入電流 電壓位準
動作電壓 復歸電壓
G3PE-[][][]B DC12～24V DC9.6～30V 7mA以下 DC9.6V以下 DC1.0V以上
G3PE-[][][]BL 15mA以下

輸出

型號 G3PE-215B(L) G3PE-225B(L) G3PE-235B(L) G3PE-245B(L)
額定負載電壓 AC100～240V(50/60Hz)
負載電壓範圍 AC75～264V(50/60Hz)
適用負載電流＊ 0.1～15A
(40℃下)		 0.1～25A
(40℃下)		 0.5～35A
(25℃下)		 0.5～45A
(25℃下)
突波電流耐量 150A
(60Hz、1週期)		 220A
(60Hz、1週期)		 440A
(60Hz、1週期)
電流平方（I2t)
(參考值)		 121A2s 260A2s 1,260A2s
適用負載電容
(電阻負載)		 3kW
(AC200V時)		 5kW
(AC200V時)		 7kW
(AC200V時)		 9kW
(AC200V時)

型號 G3PE-515B(L) G3PE-525B(L) G3PE-535B(L) G3PE-545B(L)
額定負載電壓 AC200～480V (50/60Hz)
負載電壓範圍 AC180～528V (50/60Hz)
適用負載電流＊ 0.1～15A
(40Hz時)		 0.1～25A
(40Hz時)		 0.5～35A
(25℃ 時)		 0.5～45A
(25℃ 時)
突波電流耐量 150A
(60Hz、1週期)		 220A
(60Hz、1週期)		 440A
(60Hz、1週期)
電流平方(I2t)
(參考值)		 128A2s 1,350A2s 6,600A2s
適用負載電容
(電阻負載)		 6kW
(AC400V時)		 10kW
(AC400V時)		 14kW
(AC400V時)		 18kW
(AC400V時)

＊因環境溫度而異。詳細內容請參閱第 3 頁的特性資料「●額定負載電流與環境溫度」。

性能

型號 G3PE
-215B		 G3PE
-225B		 G3PE
-235B		 G3PE
-245B		 G3PE
-215BL		 G3PE
-225BL		 G3PE
-235BL		 G3PE
-245BL
動作時間 負載電源的1/2週期+1ms以下 1ms以下
復歸時間 負載電源的1/2週期+1ms以下
輸出ON壓降 1.6V (RMS)以下
漏電流 10mA以下(AC200V時)
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC2,500V 50/60Hz 1分鐘
震動 10～55～10Hz 單側振幅0.375mm (重複振幅0.75mm)(鋁軌安裝時)
衝擊 294m/s2 (鋁軌安裝時)
保存環境溫度 -30～+100℃ (不結冰、結露)
使用環境溫度 -30～+80℃ (不結冰、結露)
使用環境濕度 45～85%RH
重量 約240g 約400g 約240g 約400g

型號 G3PE
-515B		 G3PE
-525B		 G3PE
-535B		 G3PE
-545B		 G3PE
-515BL		 G3PE
-525BL		 G3PE
-535BL		 G3PE
-545BL
動作時間 負載電源的1/2週期+1ms以下 1m以下
復歸時間 負載電源的1/2週期+1ms以下
輸出ON壓降 1.8V (RMS)以下
漏電流 20mA以下(AC480V時)
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 AC2,500V 50/60Hz 1分鐘
震動 10～55～10Hz 單側振幅0.375mm (重複振幅0.75mm)(鋁軌安裝時)
衝擊 294m/s2 (鋁軌安裝時)
保存環境溫度 -30～+100℃ (不結冰、結露)
使用環境溫度 -30～+80℃ (不結冰、結露)
使用環境濕度 45～85%RH
重量 約240g 約400g 約240g 約400g

（單位：mm）

本體

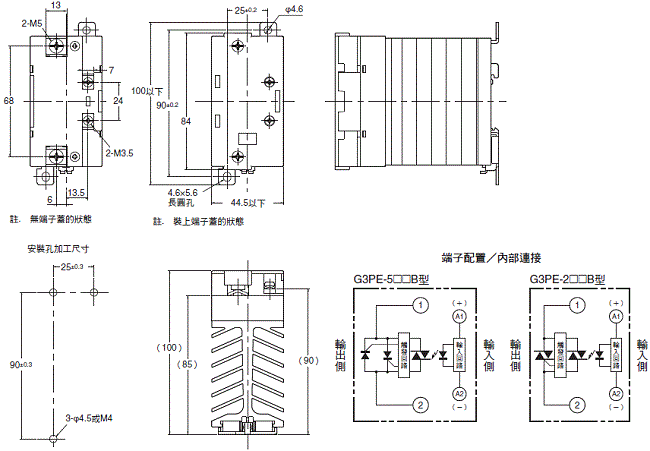

G3PE-215B（L）型
G3PE-225B（L）型
G3PE-515B（L）型
G3PE-525B（L）型

2001_dm_1

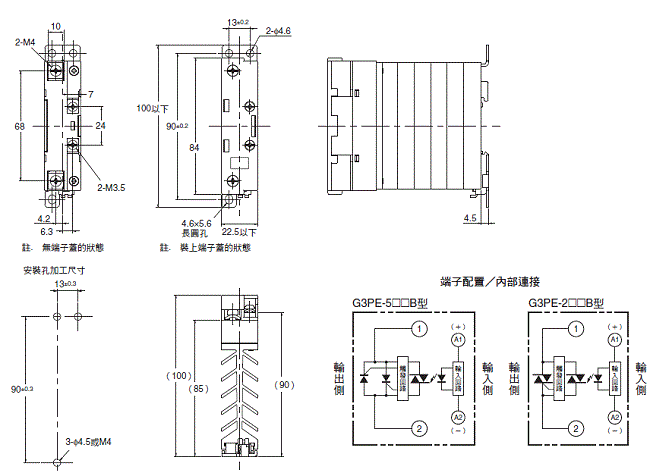

G3PE-235B（L）型
G3PE-245B（L）型
G3PE-535B（L）型
G3PE-545B（L）型

2001_dm_2
