控制盤為生產單位的核心裝置。
只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel」，並藉由各種做法，實現控制盤升級及製程改革的目標。
G3PJ
產品特色
本產品為低發熱型單相SSR，採取緊密安裝時，(3台)通電電流也能達到25A*(＊G3PJ-[]25B (-PU)型)，有效協助控制盤的小型化。另備有輸入Push-In端子型。
賦予控制盤全新價值
藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。

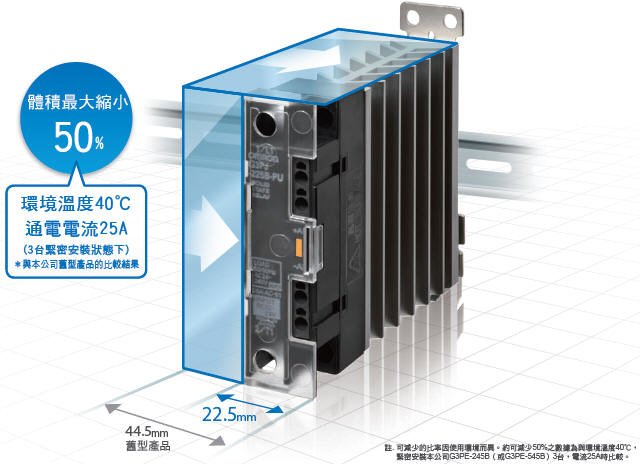

寬度維持22.5mm，即可有效精簡空間、提高配線及設計簡便性
體積輕巧，為業界最高等級，也適用緊密安裝方式
縮小固態繼電器體積，即可讓控制盤主機/冷卻裝置實現小型化目標，本產品也適用緊密安裝，因此能有效精簡空間。
＊可選擇鋁軌、螺絲等任一種安裝方式。

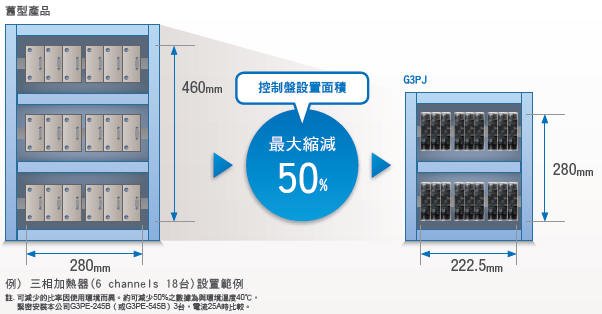

控制盤使用多組固態繼電器，因此能大幅縮小體積
提升溫度特性並強化絕緣性，符合國外規格
本品已通過UL-listed認證，因此可減少申請UL的所需工時。
．無論是新配件、升級配件，容易採用！

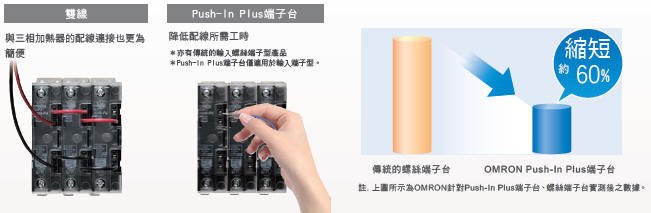

．即使需要調整或發生品質不良而必須變更配件時，也能立刻進行調度。利用Push-In Plus端子台，即可輕鬆配線
無需使用工具，僅需插入端子台即可。
全新研發Push-In Plus端子台，大大降低配線作業的負載及所需工時。
型號構成

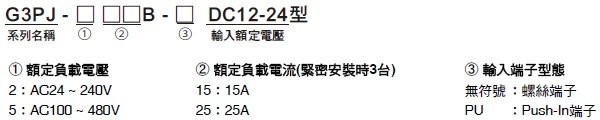

型號基準
種類（交貨日期請向經銷商洽詢。）
| 輸入端子 | 輸出端子 | 絕緣方式 | 動作指示燈 | 輸入額定電壓 | Zero cross 功能 |
額定負載電壓 | 額定負載電流 (環境溫度40°C)* |
型號 | |
|---|---|---|---|---|---|---|---|---|---|
| 緊密安裝時 (3台) |
單體安裝時 | ||||||||
| 螺絲端子 | 螺絲端子 | Phototriac coupler |
有(橘) | DC12 ~ 24V | 有 | AC24 ~ 240V | 15A | 18A | G3PJ-215B DC12-24 |
| 25A | 27A | G3PJ-225B DC12-24 | |||||||
| AC100 ~ 480V | 15A | 23A | G3PJ-515B DC12-24 | ||||||
| 25A | 27A | G3PJ-525B DC12-24 | |||||||
| Push-In Plus 端子台 |
AC24 ~ 240V | 15A | 18A | G3PJ-215B-PU DC12-24 | |||||
| 25A | 27A | G3PJ-225B-PU DC12-24 | |||||||
| AC100 ~ 480V | 15A | 23A | G3PJ-515B-PU DC12-24 | ||||||
| 25A | 27A | G3PJ-525B-PU DC12-24 | |||||||
額定
輸入(環境溫度25°C)
| 型號 | 額定電壓 | 操作電壓範圍 | 輸入電流 | 動作電壓 | 復歸電壓 |
|---|---|---|---|---|---|
| G3PJ-2[][]B(-PU)/ G3PJ-5[][]B(-PU) |
DC12 ~ 24V | DC9.6 ~ 30V | 7mA以下 | DC9.6V以下 | DC1.0V以上 |
輸出
| 型號 | 額定負載電壓 | 負載電壓範圍 | 負載電流 | 突波電流耐量 | I2t |
|---|---|---|---|---|---|
| G3PJ-215B(-PU) | AC24 ~ 240V 50/60Hz |
AC19 ~ 264V 50/60Hz |
緊密安裝＊ 0.1 ~ 15A 單體 0.1 ~ 18A |
150A (60Hz 1循環) | 260A2s |
| G3PJ-225B(-PU) | 緊密安裝＊ 0.1 ~ 25A 單體 0.1 ~ 27A |
220A (60Hz 1循環) | 1,260A2s | ||
| G3PJ-515B(-PU) | AC100 ~ 480V 50/60Hz |
AC75 ~ 528V 50/60Hz |
緊密安裝＊ 0.1 ~ 15A 單體 0.1 ~ 23A |
150A (60Hz 1循環) | 1,350A2s |
| G3PJ-525B(-PU) | 緊密安裝＊ 0.1 ~ 25A 單體 0.1 ~ 27A |
220A (60Hz 1循環) | 6,600A2s |
＊3台緊密安裝的條件下
性能
| 項目 | G3PJ-2[][]B(-PU) | G3PJ-5[][]B(-PU) |
|---|---|---|
| 動作時間 | 負載電源頻率的1/2週期 + 1ms以下 | |
| 復歸時間 | 負載電源頻率的1/2週期 + 1ms以下 | |
| 輸出ON壓降 | 1.6V (RMS)以下 | 1.8V (RMS)以下 |
| 漏電流 | 10mA以下(AC240V時) | 20mA以下(AC480V時) |
| 絕緣阻抗 | 100 MΩ min. (at 500 VDC) | |
| 耐電壓 | AC2,500V 50/60Hz 1分鐘 | AC4,000V 50/60Hz 1分鐘 |
| 耐振動 | 10 ~ 55 ~ 10Hz單側振幅0.35mm (重複振幅0.70mm) (鋁軌安裝時) | |
| 衝擊 | 300 m/s2 (採鋁軌安裝方式時) | |
| 保存環境溫度 | -30 ~ +100°C (不可結冰結露) | |
| 使用環境溫度 | -30 ~ +80°C (不可結冰結露) | |
| 使用環境濕度 | 45 ~ 85%RH | |
| 重量 | 約240g | |
| SCCR(UL508) | 5kA | 10kA |
適用規格
． cULus TÜV (EN 60947-4-3)
．符合 RoHS 標準
． 污染度類別2
（單位：mm）

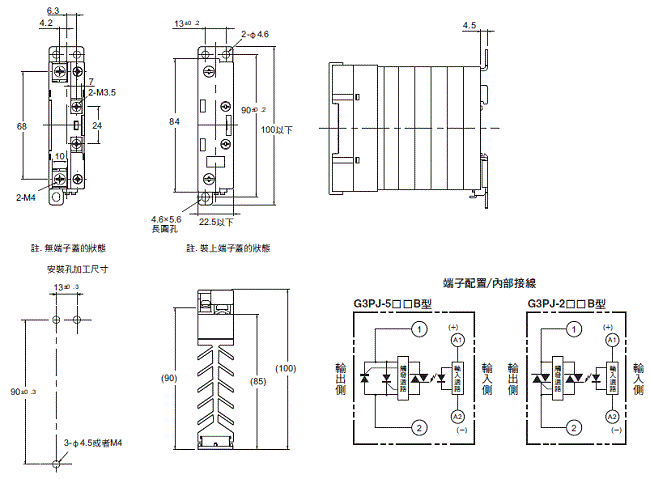

螺絲端子型
G3PJ-215B型
G3PJ-225B型
G3PJ-515B型
G3PJ-525B型

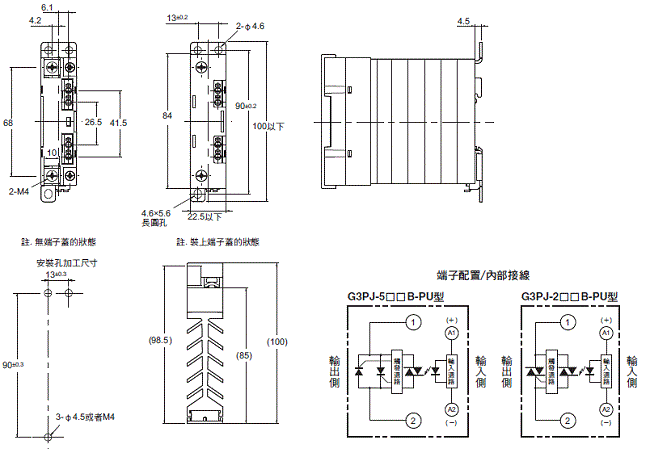

Push-In Plus端子台型
G3PJ-215B-PU型
G3PJ-225B-PU型
G3PJ-515B-PU型
G3PJ-525B-PU型
