• 配備薄型I/O繼電器(G2RV型)16點I/O繼電器端子台。
• 採用Push-In Plus端子台，與傳統螺絲端子相較之下，配線所需工時更少。
(配線所需工時較傳統的螺絲端子縮短約60%＊)

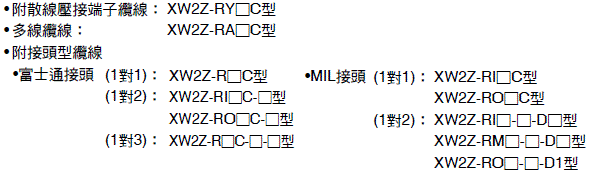

• 使用PLC纜線一次配線，即可更進一步縮減配線工時。
• 附內置線圈突波吸收二極管。
• 內置動作指示燈，I/O訊號的ON/OFF一目瞭然。
• 亦適用薄型I/O SSR (G3RV型)。
• 備有可大幅縮短I/O端子台的配線工時，將空間進行最有效利用的各種內部連接類型。
(輸入用：16點/共用，輸出用：4點/共用)
• 同時適合鋁軌與螺絲等兩種安裝方式。
＊根據2015年11月本公司所進行之實測值數據
| 端子 | 區分 | 點數 | 共用線處理 |
額定 電壓 |
型號 | |
|---|---|---|---|---|---|---|
| 端子台端 | 接頭端 | |||||
|
Push-In Plus端子台 |
輸入 ＊1 | 16點 | 無內部連接 |
支援NPN (○-共用) |
DC24V | G70V-SID16P |
|
支援PNP (○+共用) |
G70V-SID16P-1 | |||||
| 16點內部連接 |
支援NPN (○-共用) |
G70V-SID16P-C16 | ||||
|
支援PNP (○+共用) |
G70V-SID16P-1-C16 | |||||
| 輸出 ＊2 | 無內部連接 |
支援NPN (○+共用) |
G70V-SOC16P | |||
|
支援PNP (○-共用) |
G70V-SOC16P-1 | |||||
|
將每4點的端子台 最下段進行內部連接 |
支援NPN (○+共用) |
G70V-SOC16P-C4 | ||||
|
支援PNP (○-共用) |
G70V-SOC16P-1-C4 | |||||
＊1. 內置之繼電器為G2RV-1-S-AP-G DC21V型
＊2. 內置之繼電器為G2RV-1-S-G DC21V型
| 適用之I/O繼電器端子台 | 區分 | 共用線處理 | 型號 | |
|---|---|---|---|---|
| 端子台端 | 接頭端 | |||
| G70V-SID16P | 輸入 | 無內部連接 | 支援NPN (○-共用) | G70V-ZID16P |
| G70V-SID16P-1 | 支援PNP (○+共用) | G70V-ZID16P-1 | ||
| G70V-SID16P-C16 | 16點內部連接 | 支援NPN (○-共用) | G70V-ZID16P-C16 | |
| G70V-SID16P-1-C16 | 支援PNP (○+共用) | G70V-ZID16P-1-C16 | ||
| G70V-SOC16P | 輸出 | 無內部連接 | 支援NPN (○+共用) | G70V-ZOM16P |
| G70V-SOC16P-1 | 支援PNP (○-共用) | G70V-ZOM16P-1 | ||
| G70V-SOC16P-C4 |
將每4點的端子台 最下段進行內部連接 |
支援NPN (○+共用) | G70V-ZOM16P-C4 | |
| G70V-SOC16P-1-C4 | 支援PNP (○-共用) | G70V-ZOM16P-1-C4 | ||
| ─＊ |
將每4點的端子台 中段進行內部連接 |
支援NPN (○＋共用) | G70V-ZOM16P-C4-D | |
| ─＊ | 支援PNP (○-共用) | G70V-ZOM16P-1-C4 | ||
註. I/O端子台底座(G70V-ZID/ZOM16P(-1)型)未附繼電器。將薄型I/O繼電器或薄型I/O SSR互相搭配即可使用。
＊G70V-ZOM16P(-1)-C4-D型未附SSR。請使用薄型I/O SSR(DC用：G3RV-D03SL型)。
| 適用之I/O繼電器端子台 | 區分 | 分類 | 型號 | ||
|---|---|---|---|---|---|
| G70V-SID16P(-1) (-C16) G70V-ZID16P(-1) (-C16) |
輸入 | 薄型I/O繼電器＊1 | G2RV-1-S-AP-G DC21 | ||
| G70V-SOC16P(-1) (-C4) G70V-ZOM16P(-1) (-C4) |
輸出 | 薄型I/O繼電器 | 無閂鎖桿＊2 | G2RV-1-S-G DC21 | |
| 有閂鎖桿 | G2RV-1-SI-G DC21 | ||||
| 薄型I/O SSR | AC專用 | 有Zero cross功能 | G3RV-202S DC24 | ||
| 無Zero cross功能 | G3RV-202SL DC24 | ||||
| DC專用 | G3RV-D03SL DC24 | ||||
| G70V-ZOM16P(-1)-C4-D＊3 | 輸出 | 薄型I/O SSR | DC專用 | G3RV-D03SL DC24 | |
註. 使用薄型I/O SSR時，請先將薄型I/O繼電器卸除後再行安裝，或是訂購I/O端子台底座和薄型I/O SSR，組合完成後即可使用。
＊1. 薄型I/O繼電器(G2RV-1-S-AP-G型)標準配備I/O繼電器端子台(G70V-ＳID16P(-1) (-C16)型)。
＊2. 薄型I/O繼電器(G2RV-1-S-G型)標準配備I/O繼電器端子台(G70V-ＳOC16P-(1) (-C4)型)。
＊3. G70V-ZOM16P(-1)-C4-D型未附SSR。請使用薄型I/O SSR (DC用：G3RV-D03SL型)。
訂購時請指定「額定電壓」規格。
| 外形 | 型號 | 最低訂購單位 (單張的數量) |
|---|---|---|
 |
XW5Z-P2.5LB2 | 5 (1張/72 pcs) |
| 外型 | 種類 | 型號 | 最低訂購單位(個) | |
|---|---|---|---|---|
 |
支撐鋁軌 | 1m | PFP-100N | 1 |
| 0.5m | PFP-50N | |||
 |
端版 | PFP-M ＊ | 10 | |
 |
間隔版 | PFP-S ＊ | ||
註. 標準價格為1個之單價。
＊訂購時請以10個為最小訂購單位。
| 額定電壓 | 額定電流(mA) | 線圈電阻(Ω) | 動作電壓(V) | 復歸電壓(V) | 最大容許電壓(V) | 消耗電力(mW) |
|---|---|---|---|---|---|---|
| DC24V | 13.3 | 1575 | 80％以下 | 10%以上 | 110% | 約280 |
| 項目 | 輸入用 | 輸出用 | |
|---|---|---|---|
| 電阻負載 (cosφ=1) |
電阻負載 (cosφ=1) |
電感負載 (cosφ=0.4 L/R=7 ms) |
|
| 額定負載 | AC30V 50mA DC36V 50mA |
AC250V 6A DC30V 6A |
AC250V 2.5A DC30V 2A |
| 額定通電電流 | 50mA | 6A/點、10A/共通 | |
| 最大接點電壓 | AC30V、DC36V | AC250V、DC125V | |
| 最大接點電流 | 50mA | 6A/點、10A/共通 | |
| 最大開關容量 | － | 1,500VA 180W |
500VA 60W |
| 故障率P水準(參考值＊) | DC100mV 1mA | DC5V 10mA | |
| 電氣壽命 | 500萬次以上 | N.O.接點：7萬次以上 N.C.接點：5萬次以上 |
|
| 機械耐久性 | 500萬次以上 | 500萬次以上 | |
＊此值為開關頻率120次/min時的值。
| 項目 | G70V-SID16P (-1) (-C16) 輸入用、 DC線圈 |
G70V-SOC16P (-1) (-C4) 輸出用、 DC線圈 |
|
|---|---|---|---|
| 接點構造 | 1a×16 | 1c×16 | |
| 接點材料 | 銀合金+鍍金 | 銀合金 | |
| 接觸電阻 ＊1 | 150mΩ以下 | ||
| 動作時間 ＊2 | 20mΩ以下 | ||
| 復歸時間 ＊2 | 40ms以下 | ||
| 最大開關頻率 | 機械性 | 18,000次/h | |
| 電氣性 | 1,800次/h (額定負載) | ||
| 絕緣阻抗 | 100MΩ以上 | ||
| 耐電壓 | 線圈-接點間、AC2,500V 1min | ||
| 誤動作振動 | 100m/s2 | ||
| 誤動作衝擊 | 100m/s2 3軸6方向 各3次 | ||
| 抗干擾性 | 雜訊等級 1.5kV、 脈衝寬度 100ns ~ 1μs | ||
| 使用環境溫度 | -40 ~ +55℃ (不可結冰結露) | ||
| 使用環境濕度 | 35 ~ 85%RH | ||
| LED顯示顏色 | 電源 | 綠色 | |
| I/O | 黃色 | ||
| 重量 | 約350g | 約370g | |
註. 各種性能項目皆為初始值。
＊1. 測量條件：DC5V 1A
＊2. 環境溫度條件：23°C
海外規格的認定額定值與個別訂定的性能值不同，因此請務必確認規格過後再使用。
| 種類別 | 型號 | 額定 | 規格號碼 | 類別 | Listed/Recognition分類 | 接點額定 |
|---|---|---|---|---|---|---|
| I/O繼電器端子台 | G70V-SID16P(-1) | 24V DC | USL: UL 61010-1-12 CNL: UL 61010-2-201 |
NRAQ, NRAQ7 |
Listed | 24V DC |
| G70V-SID16P(-1)-C16 | ||||||
| G70V-SOC16P(-1) | 250V AC / 30V DC Resistive 4A at 40 ℃ |
|||||
| G70V-SOC16P(-1)-C4 | ||||||
| I/O端子台插座 | G70V-ZID16P(-1) | Recognition | 24V DC | |||
| G70V-ZID16P(-1)-C16 | ||||||
| G70V-ZOM16P(-1) | 250V AC / 30V DC Resistive 4A at 40 ℃ |
|||||
| G70V-ZOM16P(-1)-C4 | ||||||
| G70V-ZOM16P(-1)-C4-D |
註1. USL為美國的認證，CNL為加拿大的認證。
2. 已取得加拿大認證cULus。(CAN/CSA-C22.2 No. 61010-2-201)
| 種類別 | 型號 | 額定 | 規格號碼 | 操作線圈 | 接點額定 |
|---|---|---|---|---|---|
| I/O繼電器端子台 | G70V-SID16P(-1) | 24V DC | EN 61810-1 | 24V DC | 24V DC 0.05A L/R=0ms |
| G70V-SID16P(-1)-C16 | |||||
| G70V-SOC16P(-1) | single load: 250V AC 6A cos(phi)=1 16 loads: 250V AC 3A cos(phi)=1 16 loads: 30V DC 3A L/R=0ms 16 loads: 250V AC 5A cos(phi)=1(Ta=+25℃) 16 loads: 30V DC 5A L/R=0ms(Ta=+25℃) |
||||
| G70V-SOC16P(-1)-C4 | 250V AC / 30V DC 16 loads: 5A (Ta=+25℃) 16 loads: 3A (Ta=+55℃) 1 load: 6A Resistive load total max. 10A common line |
||||
| I/O端子台插座 | G70V-ZID16P(-1) | 24V DC | EN 61810-1 | 24V DC | 24V DC 0.05A L/R=0ms |
| G70V-ZID16P(-1)-C16 | |||||
| G70V-ZOM16P(-1) | single load: 250V AC 6A cos(phi)=1 16 loads: 250V AC 3A cos(phi)=1 16 loads: 30V DC 3A L/R=0ms 16 loads: 250V AC 5A cos(phi)=1 (Ta=+25℃) 16 loads: 30V DC 5A L/R=0ms (Ta=+25℃) |
||||
| G70V-ZOM16P(-1)-C4 | 250V AC / 30V DC 16 loads: 5A (Ta=+25℃) 16 loads: 3A (Ta=+55℃) 1 load: 6A Resistive load total max. 10A common line |
||||
| G70V-ZOM16P(-1)-C4-D |
| 型號 | EMC指令 | 低電壓指令 | 機械指令 |
|---|---|---|---|
| G70V | 非對象 | O | 非對象 |
註1. 安全類別為建構控制系統的安全關連部時選擇的最大適用類別，並不適用於單獨的Component。
2. 有關相容等級等詳細資料，本公司已發行「EU相容宣言書」，請向本公司營業負責人洽詢。

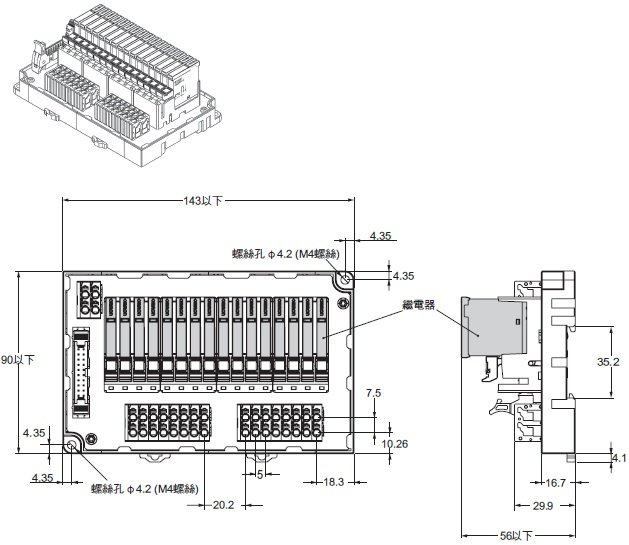

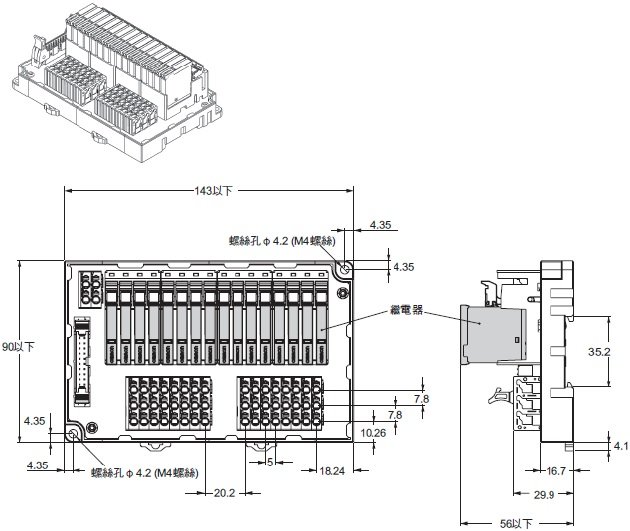

（單位：mm）
輸入用
G70V-SID16P型
G70V-SID16P-1型
G70V-ZID16P型
G70V-ZID16P-1型
G70V-SID16P-C16型
G70V-SID16P-1-C16型
G70V-ZID16P-C16型
G70V-ZID16P-1-C16型
