| Step數 | 型號 | 額定電壓(V) |
|---|---|---|
|
6 |
G9B-06 |
DC24 |
| AC100 | ||
| AC200 | ||
|
12 |
G9B-12 |
DC24 |
| AC100 | ||
| AC200 |
G9B
產品特色
適合幫浦控制或工程控制的步進控制功能模組Step數有6迴路、12迴路兩種
依據繼電器接點輸出，可執行2A （AC250V、DC30V）的開閉。
藉由RESET輸入復歸Step初始狀態。
含斷電保持功能，即使斷電10天，內部記憶體仍可儲存Step狀態。 （斷電時輸出接點為OFF。）
具備故障檢測功能，可偵測因外來雜訊等造成內含繼電器驅動元件的 ON故障。 除了會顯示警報LED之外，也會在接點輸出警報。 （無法偵測到繼電器接點故障接觸、熔接。）
端子台具有可防止觸電的手指保護結構。
附LED顯示，Step狀態可一目了然。
本體
額定(開閉部)
|
項目 負載
|
電阻負載 |
|---|---|
|
額定負載
|
AC 250V 2A DC 30V 2A |
|
額定通電電流
|
2A |
|
最大接點電壓
|
AC 250V、DC 30V |
|
最大開關容量(參考值)
|
500VA 60W |
性能
|
允許電壓變動範圍
|
額定電壓的85～110% | |
|---|---|---|
|
消耗電流
|
DC24V：90mA以下、 AC100V或AC200V：120mA以下 |
|
|
接觸電阻 ＊1
|
100mΩ以下 | |
|
動作時間 ＊2
|
50ms以下 | |
|
復歸時間 ＊2
|
50ms以下 | |
|
最小脈衝時間 ＊3
|
100ms | |
|
異常檢測時間
|
100ms以下 | |
|
絕緣阻抗
|
100MΩ min. (at 500 VDC)(控制回路-輸出接點、警報接點之間) 100MΩ min. (at 500 VDC)(輸出接點-警報接點之間) |
|
|
耐電壓
|
1500V 50/60Hz 1min(控制回路-輸出接點、警報接點之間) 1500V 50/60Hz 1min(輸出接點-警報接點之間) |
|
|
抗雜訊性
|
雜訊等級1.5kV 脈衝寬度50ns/1μs (但DC24V型為600V) |
|
|
震動
|
耐久
|
10～55～10Hz 單側振幅0.375mm (重複振幅0.75mm) |
|
誤動作
|
10～55～10Hz 單側振幅0.375mm (重複振幅0.75mm) |
|
|
衝擊
|
耐久
|
500m/s2 |
|
誤動作
|
200m/s2 | |
|
耐久性
|
機械性
|
1,000萬步階以上(接點無負載、開閉頻率3600步階/h) |
|
電器性＊4
|
30萬步階以上(額定負載、開閉頻率3600步階/h) | |
|
故障率P水準(參考值 ＊5)
|
DC 5V 10mA | |
|
使用環境溫度
|
-25～+55℃(不結冰、結露) | |
|
使用環境濕度
|
35～85%RH | |
|
端子強度
|
鎖緊強度 0.98N．m 拉伸強度 49N |
|
|
重量
|
約450g(12點型)、約400g(6點型) | |
註. 初始值。
＊1. 量測條件：利用DC5V 100mA降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
＊3. 關於步進訊號，請將ON時間、OFF時間的最小脈衝時間皆設為100ms以上。
＊4. 環境溫度條件：+23°C
＊5. 此值為開閉頻率120次/min時的值。
（單位：mm）

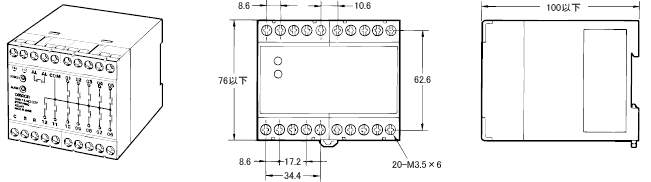

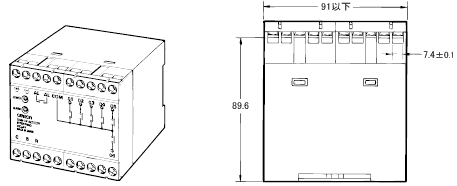

G9B-06型
G9B-12型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 G9B 規格說明書 |
- [1972KB] |
2017年4月27日
20170427
|
G9B 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| G9B Data Sheet |
- [641KB] |
May 08, 2017
20170508
|
G9B Data Sheet |
