詳情請參閱型錄
LYJ
產品特色
配備電弧遮斷的高絕緣強度（AC2,000V）
繼電器
| 接點型式 |
插座式/焊接端子
|
附指示燈插座式/焊接端子
|
PCB端子
|
上部安裝插座式/焊接端子
|
|---|---|---|---|---|
| SPDT | LY1-J | — | LY1-0J | — |
| DPDT | LY2-J | LY2N-J | LY2-0J | LY2F-J |
| 3PDT | LY3-J | LY3N-J | — | LY3F-J |
| 4PDT | LY4-J | LY4N-J | — | LY4F-J |
註. 訂購時，在型號編號上加上額定線圈電壓，額定線圈電壓請參照線圈額定值表。
選購品（另售）
插座及繼電器固定支架
| 繼電器 | 正面連接插座 | 背面連接插座 | ||||
|---|---|---|---|---|---|---|
| 鋁軌/螺絲端子 | 支架 | 焊接端子 | 支架 | PCB端子 | 支架 | |
| SPDT | PTF08A | PYC-A1 | PT08 | PYC-P | PT08-0 | PYC-P |
| DPDT | PTF08A-E | |||||
| 3PDT | PTF11A | PT11 | PT11-0 | |||
| 4PDT | PTF14A | PT14 | PT14-0 | |||
| PTF14A-E | ||||||
用於插座及繼電器安裝支架的安裝板
| 插座型號 | 適用於1個插座 | 適用於10個插座 | 適用於12個插座 | 適用於18個插座 | 支架 |
|---|---|---|---|---|---|
| PT08 | PYP-1 | — | — | PYP-18 | PYC-1 |
| PT11 | PTP-1-3 | — | PTP-12 | — | |
| PT14 | PTP-1 | PTP-10 | — | — |
線圈額定值
LY1J型/LY1-0J型/LY2J型/LY2NJ型/LY2-0J型/LY2FJ型
| 額定電壓 | 額定電流(mA) | 線圈阻抗(Ω) | 電感(參考值) | 動作電壓 (V) |
復歸 電壓 |
最大容許電壓 (V) |
消耗電力(約) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | Arm.OFF | Arm.ON | 額定電壓的% | ||||||
| AC | 6V | 214.1mA | 183mA | 12.2Ω | 0.04H | 0.08H | 80%以下 | 30%以上 | 額定電壓的 110% |
1.0～1.2VA(60Hz) |
| 12V | 106.5mA | 91mA | 46Ω | 0.17H | 0.33H | |||||
| 24V | 53.8mA | 46mA | 180Ω | 0.69H | 1.30H | |||||
| 50V | 25.7mA | 22mA | 788Ω | 3.22H | 5.66H | |||||
| 100/110V | 11.7/12.9mA | 10/11mA | 3,750Ω | 14.5H | 24.6H | 0.9～1VA(60Hz) | ||||
| 110/120V | 9.9/10.8mA | 8.4/9.2mA | 4,430Ω | 19.2H | 32.1H | |||||
| 200/220V | 6.2/6.8mA | 5.3/5.8mA | 12,950Ω | 54.7H | 94.1H | |||||
| 220/240V | 4.8/5.3mA | 4.2/4.6mA | 18,790Ω | 83.5H | 136H | |||||
| DC | 6V | 150mA | 40Ω | 0.16H | 0.33H | 10%以上 | 0.9W | |||
| 12V | 75mA | 150Ω | 0.73H | 1.37H | ||||||
| 24V | 36.9mA | 650Ω | 3.20H | 5.72H | ||||||
| 48V | 18.5mA | 2,600Ω | 10.6H | 21.0H | ||||||
| 100/110V | 9.1mA/10mA | 11,000Ω | 45.6H | 86.2H | ||||||
LY3J型/LY3NJ型/LY3FJ型
| 額定電壓 | 額定電流(mA) | 線圈阻抗(Ω) | 電感(參考值) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力(約) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | Arm.OFF | Arm.ON | 額定電壓的% | ||||||
| AC | 6V | 310mA | 270mA | 6.7Ω | 0.03H | 0.05H | 80%以下 | 30%以上 | 額定電壓的 110% |
1.6～2.0VA(60Hz) |
| 12V | 159mA | 134mA | 24Ω | 0.12H | 0.21H | |||||
| 24V | 80mA | 67mA | 100Ω | 0.44H | 0.79H | |||||
| 50V | 38mA | 33mA | 410Ω | 2.24H | 3.87H | |||||
| 100/110V | 14.1/16mA | 12.4/13.7mA | 2,300Ω | 10.5H | 18.5H | |||||
| 200/220V | 9.0/10.0mA | 7.7/8.5mA | 8,650Ω | 34.8H | 59.5H | |||||
| DC | 6V | 234mA | 25.7Ω | 0.11H | 0.21H | 10%以上 | 1.4W | |||
| 12V | 112mA | 107Ω | 0.45H | 0.98H | ||||||
| 24V | 58.6mA | 410Ω | 1.89H | 3.87H | ||||||
| 48V | 28.2mA | 1,700Ω | 8.53H | 13.9H | ||||||
| 100/110V | 12.7mA/13mA | 8,500Ω | 29.6H | 54.3H | ||||||
LY4J型/LY4NJ型/LY4FJ型
| 額定電壓 | 額定電流(mA) | 線圈阻抗(Ω) | 電感(參考值) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力(約) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | Arm.OFF | Arm.ON | 額定電壓的% | ||||||
| AC | 6V | 386mA | 330mA | 5Ω | 0.02H | 0.04H | 80%以下 | 30%以上 | 額定電壓的 110% |
1.95～ 2.5VA(60Hz) |
| 12V | 199mA | 170mA | 20Ω | 0.10H | 0.17H | |||||
| 24V | 93.6mA | 80mA | 78Ω | 0.38H | 0.67H | |||||
| 50V | 46.8mA | 40mA | 350Ω | 1.74H | 2.88H | |||||
| 100/110V | 22.5/25.5mA | 19/21.8mA | 1,600Ω | 10.5H | 17.3H | |||||
| 200/220V | 11.5/13.1mA | 9.8/11.2mA | 6,700Ω | 33.1H | 57.9H | |||||
| DC | 6V | 240mA | 25Ω | 0.09H | 0.21H | 10%以上 | 1.5W | |||
| 12V | 120mA | 100Ω | 0.39H | 0.84H | ||||||
| 24V | 69mA | 350Ω | 1.41H | 2.91H | ||||||
| 48V | 30mA | 1,600Ω | 6.39H | 13.6H | ||||||
| 100/110V | 15mA/15.9mA | 6,900Ω | 32H | 63.7H | ||||||
註1. 額定電流、線圈阻抗為線圈溫度在＋23℃ 時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
2. 動作特性為線圈溫度在＋23℃ 時的值。
3. AC線圈阻抗、電感為參考值（60Hz時）。
4. 係根據上述值測量功耗點。當電晶體驅動時，請確認漏電流並根據需要連接釋放電阻。
額定值
| 項目 | 單接點 | |||
|---|---|---|---|---|
| 1極 | 2、3、4極 | |||
| 電阻負載 (cosφ=1) |
電感負載 (cosφ=0.4、L/R=7ms) |
電阻負載 (cosφ=1) |
電感負載 (cosφ=0.4、L/R=7ms) |
|
| 額定負載 | 15A，AC110V 10A，AC220V 15A，DC24V |
10A，AC110V 7A，AC220V 7A，DC24V |
10A，AC110V 7A，AC220V 10A，DC24V |
7.5A，AC110V 5A，AC220V 5A，DC24V |
| 負載電流 | 15A | 10A | ||
| 最大開關電壓 | AC250V，DC125V | AC250V，DC125V | ||
| 最大開關電流 | 15A | 10A | ||
| 最大開關容量 | 2,200VA 360W |
1,600VA 170W |
1,600VA 240W |
1,100VA 120W |
| 最小容許負載 | 100mA，5VDC | |||
| 接點材質 | 銀合金 | |||
註. P水準：λ= 0.1×10-6/動作次數，參考值
性能
| 接觸電阻 | 50mΩ以下 | ||
|---|---|---|---|
| 動作時間 | 25ms以下 | ||
| 復歸時間 | 25ms以下 | ||
| 操作頻率 | 機械性 | 18,000次/小時 | |
| 電氣性 | 1,800次/小時 | ||
| 絕緣電阻 | 100MΩ min. (at 500 VDC) | ||
| 耐電壓 | 線圈與接點間 | AC2,000V，50/60 Hz 1分鐘 | |
| 與同極接點間 | AC1,000V，50/60 Hz 1分鐘 | ||
| 振動 | 耐久 | 10～55Hz，1.0mm重複振幅 | |
| 誤動作 | 10～55Hz，1.0mm重複振幅 | ||
| 衝擊 | 耐久 | 1,000m/s2 (約100G) | |
| 誤動作 | 200m/s2 (約20G) | ||
| 使用環境溫度 | 1、2極 | -25℃ ～55℃ (無結冰) | |
| 3、4極 | -25℃ ～40℃ (無結冰) | ||
| 使用環境濕度 | 35%～85%RH | ||
| 耐久性 | 機械性 (開關頻率18,000次/小時) |
AC線圈 | 40,000,000次以上 |
| DC線圈 | 80,000,000次以上 | ||
| 電氣性 (開關頻率1,800次/小時) |
1、3、4極 | 160,000次以上(於額定負載下) | |
| 2極 | 400,000次以上(於額定負載下) | ||
| 重量 | 1、2極 | 約40g | |
| 3極 | 約50g | ||
| 4極 | 約70g | ||
註. 上述值均為初始值。
（單位：mm）
焊接/插座式端子繼電器
LY1-J型

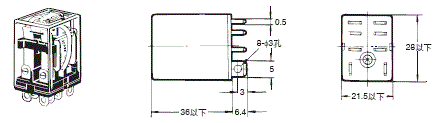

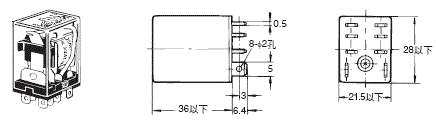

LY2-J型/LY2N-J型
註. DC型號有極性。

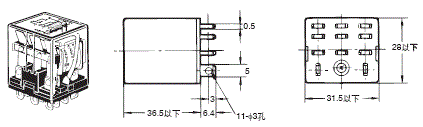

LY3-J型/LY3N-J型
註. DC型號有極性。

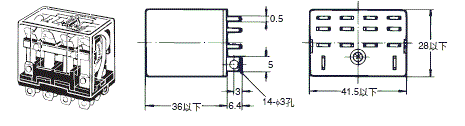

LY4-J型/LY4N-J型
註. DC型號有極性。
PCB端子繼電器

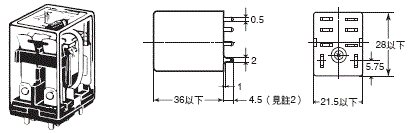

LY1-0J型/LY2-0J型
註1. 上列型號為LY2-0J型。
2. 此形狀為6.4適用於LY1-0J型。

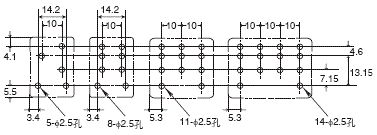

PCB開孔
（底視圖）
註1. 上列型號的公差為0.1mm。
2. 除端子外，LY1-0J型一些零組件也帶電。
將LY1-0J型安裝到雙面PC板上時應特別注意。
上部安裝繼電器

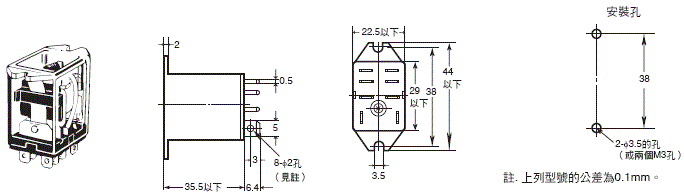

LY2FJ型
註. LY2FJ型為8個φ3孔。

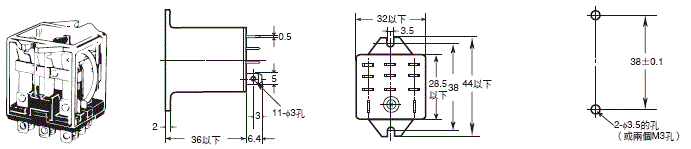

LY3FJ型

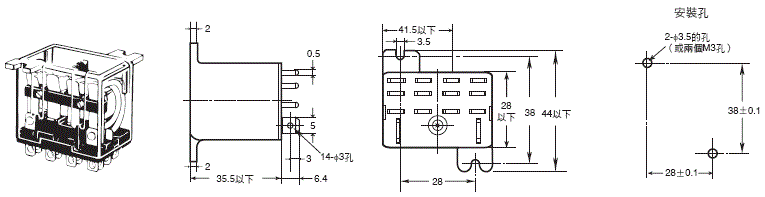

LY4FJ型
選購品
鋁軌安裝插座（UL File No.E87929）（CSA Report No.LR31928）
PTF08A型
PTF08A-E 型
端子配置/安裝孔
（俯視圖）
PTF11A型
端子配置/安裝孔
（俯視圖）
鋁軌安裝插座（UL File No.E87929）（CSA Report No.LR31928）
PTF14A型
PTF14A-E型
端子配置/安裝孔
（俯視圖）
附插座的繼電器安裝高度
（適用於所有的PTF[]A型插座）
背面連接插座（UL File No.E87929）（CSA Report No.LR31928）
PT08型
端子配置
（底視圖）
PT11型
端子配置
（底視圖）
背面連接插座（UL File No.E87929）（CSA Report No.LR31928）
PT14型
端子配置
（底視圖）
附插座的繼電器安裝高度
（適用於所有的PTF[]A型插座）
背面連接插座（UL File No.E87929）（CSA Report No.LR31928）
PT08-0型
端子配置與PT08型相同
安裝孔
（底視圖）
PT11-0型
端子配置與PT11型相同
安裝孔
（底視圖）
背面連接插座（UL File No.E87929）（CSA Report No.LR31928）
PT14-0型
端子配置與PT14型相同
安裝孔
（底視圖）
繼電器固定支架
PYC-A1型
附PTF[]A型插座
PYC-S型
繼電器安裝支架
（安裝支架僅適用於
PYP-1型和PYP-18型插座）
PYC-P型
附PT[]型插座
背面連接插座的安裝板
PYP-1型
PTP-1-3型
PTP-1型

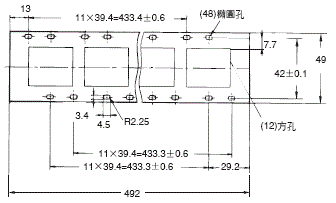

PYP-18型

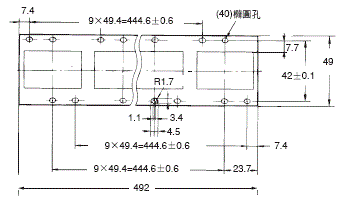

PTP-10型
PTP-12型
