G2RV-SR

產品特色

全球通用標準尺寸、寬度6.2mm薄型 I/O繼電器、薄型I/O固態繼電器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

• 高度較本公司舊型產品減少約25%，有效協助控制盤進一步縮小體積。

• 薄型設計，實現1極6A的開關性能。

• 另有使用鍍金接點、適合微小負載開關的1極50mA微小負載專用產品。

• 由於G2RV型為透明外殼設計，因此能夠以目視來確認接點的狀態，可簡單進行現場(設置地點)的異常確認。

• 同時提供採用螺絲端子的螺絲型產品。

• 搭載之繼電器採用插入式端子，更換繼電器時不易造成端子彎曲。

• 搭載與G2RV-SR同一形狀的固態接觸器繼電器還備有G3RV-SR型。

型號構成

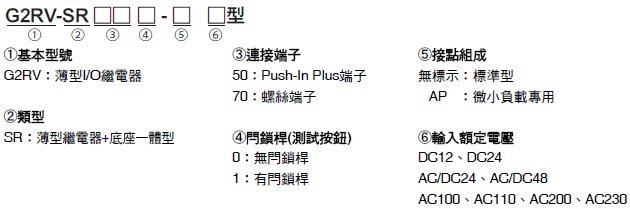

型號組成說明

種類

連接端子	接點組成	閂鎖桿(測試按鈕)	輸入額定電壓(V)		型號
Push-In Plus端子	標準型	無	DC	12	G2RV-SR500 DC12
			DC	24	G2RV-SR500 DC24
			AC/DC	24	G2RV-SR500 AC/DC24
			AC/DC	48	G2RV-SR500 AC/DC48
			AC	100	G2RV-SR500 AC100
				110	G2RV-SR500 AC110
				200	G2RV-SR500 AC200
				230	G2RV-SR500 AC230
		有	DC	24	G2RV-SR501 DC24
		有	AC/DC	24	G2RV-SR501 AC/DC24
	微小負載專用	無	DC	12	G2RV-SR500-AP DC12
			DC	24	G2RV-SR500-AP DC24
			AC/DC	24	G2RV-SR500-AP AC/DC24
			AC/DC	48	G2RV-SR500-AP AC/DC48
			AC	100	G2RV-SR500-AP AC100
				110	G2RV-SR500-AP AC110
				200	G2RV-SR500-AP AC200
				230	G2RV-SR500-AP AC230
螺絲端子	標準型	無	DC	12	G2RV-SR700 DC12
			DC	24	G2RV-SR700 DC24
			AC/DC	24	G2RV-SR700 AC/DC24
			AC/DC	48	G2RV-SR700 AC/DC48
			AC	100	G2RV-SR700 AC100
				110	G2RV-SR700 AC110
				200	G2RV-SR700 AC200
				230	G2RV-SR700 AC230
		有	DC	24	G2RV-SR701 DC24
		有	AC/DC	24	G2RV-SR701 AC/DC24
	微小負載專用	無	DC	12	G2RV-SR700-AP DC12
			DC	24	G2RV-SR700-AP DC24
			AC/DC	24	G2RV-SR700-AP AC/DC24
			AC/DC	48	G2RV-SR700-AP AC/DC48
			AC	100	G2RV-SR700-AP AC100
				110	G2RV-SR700-AP AC110
				200	G2RV-SR700-AP AC200
				230	G2RV-SR700-AP AC230

註. 未販賣單品插座。

更換用繼電器

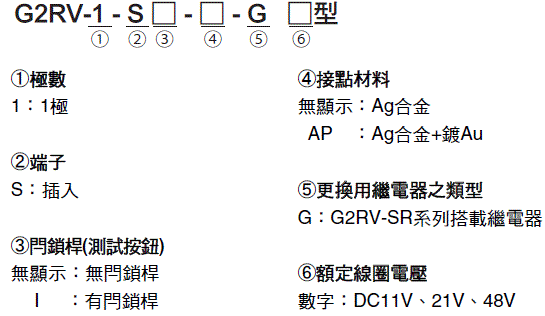

型號組成說明

種類

類型	閂鎖桿(測試按鈕)	額定線圈電壓(V)		型號	適用型號
標準型	無	DC	11	G2RV-1-S-G DC11	G2RV-SR700/500 DC12V
			21	G2RV-1-S-G DC21	G2RV-SR700/500 DC24V
			21	G2RV-1-S-G DC21	G2RV-SR700/500 AC/DC24V
			48	G2RV-1-S-G DC48	G2RV-SR700/500 AC/DC48V
					G2RV-SR700/500 AC100V
					G2RV-SR700/500 AC110V
					G2RV-SR700/500 AC200V
					G2RV-SR700/500 AC230V
	有	DC	21	G2RV-1-SI-G DC21	G2RV-SR701/501 DC24V
	有	DC	21	G2RV-1-SI-G DC21	G2RV-SR701/501 AC/DC24V
微小負載專用	無	DC	11	G2RV-1-S-AP-G DC11	G2RV-SR700/500-AP DC12V
			21	G2RV-1-S-AP-G DC21	G2RV-SR700/500-AP DC24V
			21	G2RV-1-S-AP-G DC21	G2RV-SR700/500-AP AC/DC24V
			48	G2RV-1-S-AP-G DC48	G2RV-SR700/500-AP AC/DC48V
					G2RV-SR700/500-AP AC100V
					G2RV-SR700/500-AP AC110V
					G2RV-SR700/500-AP AC200V
					G2RV-SR700/500-AP AC230V

註. 輕巧型Ｉ/Ｏ繼電器會在插座裡減壓，因此輸入的額定電壓與交換用繼電器的額定線圈電壓不同。

選購品（另售）

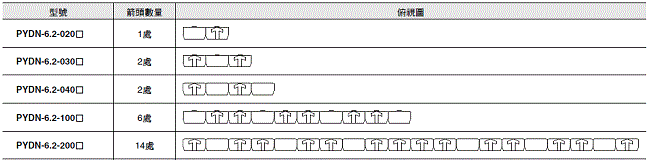

短路棒

間距	極數	顏色	*型號1**	最低訂購單位(個)	最大通電電流
6.2 mm	2	紅(R)、藍(S)、黃(Y)	PYDN-6.2-020[]	10	32 A
	3		PYDN-6.2-030[]
	4		PYDN-6.2-040[]
	10		PYDN-6.2-100[]
	20		PYDN-6.2-200[]

註. 相鄰的底座必須以跳線方式配線。
＊1. 型號的[]內所示為被覆層顏色之對應符號。[]顏色選擇：R =紅、S =藍、Y =黃

分離板

外觀	型號
	XW5Z-EP12

PLC介面模組

I/O 分類	連接方式	共用處理	適用機種＊	型號
輸入用	Push-In	PNP	G2RV-SR500-AP	P2RVC-8-I-5-1
	Push-In	NPN	G2RV-SR500-AP	P2RVC-8-I-5
	螺絲端子	PNP	G2RV-SR700-AP	P2RVC-8-I-7-1
輸出用	Push-In	PNP	G2RV-SR500 G2RV-SR501 G3RV-SR500	P2RVC-8-O-5-1
	Push-In	NPN	G2RV-SR500 G2RV-SR501 G3RV-SR500	P2RVC-8-O-5
	螺絲端子	PNP	G2RV-SR700 G2RV-SR701 G3RV-SR700	P2RVC-8-O-7-1

＊使用前請務必以本書所示之適用機型進行確認。請勿使用上表以外的組合。

軌道安裝用品

種類		型號	最低訂購單位(個)
支撐鋁軌	1 m	PFP-100N	-
支撐鋁軌	0.5 m	PFP-50N	-
端板＊		PFP-M	10
間隔板		PFP-S	10

*安裝鋁軌時，需使用端板(PFP-M型)。

對應纜線

產品名稱		纜線長度 L (mm)	型號	支援機型
多線纜線 P2RV-A[]C	8點輸入/ 輸出用	1,000	P2RV-A100C	各種裝置
		2,000	P2RV-A200C
		3,000	P2RV-A300C
		5,000	P2RV-A500C
歐姆龍產品專用PLC連接線附接頭型纜線 (1對4) P2RV-4-[]C	32點輸出用	1,000	P2RV-4-100C	MIL接頭型PLC I/O模組(1對4) CJ1W-OD232/OD262等裝置
		2,000	P2RV-4-200C
		3,000	P2RV-4-300C
		5,000	P2RV-4-500C
歐姆龍產品專用PLC連接線附接頭型纜線 (1對4) P2RV-4-[]IMC	32點輸入用	1,000	P2RV-4-100IMC	MIL接頭型PLC I/O模組(1對4) CJ1W-ID232/ID262等裝置＊1
		2,000	P2RV-4-200IMC
		3,000	P2RV-4-300IMC
		5,000	P2RV-4-500IMC
歐姆龍產品專用PLC連接線附接頭型纜線 (1對4) P2RV-4-[]IFC	32點輸入用	1,000	P2RV-4-100IFC	FUJITSU接頭型PLC I/O模組(1對4) CJ1W-ID231/ID261等裝置＊2
		2,000	P2RV-4-200IFC
		3,000	P2RV-4-300IFC
		5,000	P2RV-4-500IFC
歐姆龍產品專用PLC連接線附接頭型纜線 (1對1) P2RV-A[]C-OMR GRT1	8點輸出用	500	P2RV-A050C-OMR GRT1	Slice I/O模組(1對1) 輸入用：GRT1-ID8-1 輸出用：GRT1-OD8-1
	8點輸出用	1,000	P2RV-A100C-OMR GRT1
	8點輸入用	500	P2RV-A050IC-OMR GRT1
	8點輸入用	1,000	P2RV-A100IC-OMR GRT1
歐姆龍產品專用PLC連接線附接頭型纜線 (1對1) P2RV-A[]C-OMR NX	8點輸出用	500	P2RV-A050C-OMR NX	帶電晶免螺絲夾接端子台型 PLC I/O模組(1對1) 輸入用：NX-ID4442 輸出用：NX-OD4256
	8點輸出用	1,000	P2RV-A100C-OMR NX
	8點輸入用	500	P2RV-A050IC-OMR NX
	8點輸入用	1,000	P2RV-A100IC-OMR NX
Schneider製PLC連接線 P2RV-[]C-SCH-[]	32點輸入用	500	P2RV-050C-SCH-A	連接Schneider製PLC (32點接頭型) (1對4) 輸入用：140 DDI 353 00 輸出用：140 DDO 353 00
		1,000	P2RV-100C-SCH-A
		2,000	P2RV-200C-SCH-A
		3,000	P2RV-300C-SCH-A
		5,000	P2RV-500C-SCH-A
	32點輸出用	500	P2RV-050C-SCH-B
		1,000	P2RV-100C-SCH-B
		2,000	P2RV-200C-SCH-B
		3,000	P2RV-300C-SCH-B
		5,000	P2RV-500C-SCH-B
	16點輸入用	500	P2RV-050C-SCH-C	連接Schneider製PLC (16點接頭型) (1對2) 輸入用：BMX DDI 1602 輸出用：BMX DDO 1602
		1,000	P2RV-100C-SCH-C
		2,000	P2RV-200C-SCH-C
		3,000	P2RV-300C-SCH-C
		5,000	P2RV-500C-SCH-C
	16點輸出用	500	P2RV-050C-SCH-D
		1,000	P2RV-100C-SCH-D
		2,000	P2RV-200C-SCH-D
		3,000	P2RV-300C-SCH-D
		5,000	P2RV-500C-SCH-D
Siemens製PLC連接線 P2RV-[]C-SIM-[]	32點輸入用	500	P2RV-050C-SIM-A	連接Siemens製PLC (32點接頭型) (1對4) 輸入用：6ES7 321-1BL00-0AA0 輸出用：6ES7 322-1BL00-0AA0
		1,000	P2RV-100C-SIM-A
		2,000	P2RV-200C-SIM-A
		3,000	P2RV-300C-SIM-A
		5,000	P2RV-500C-SIM-A
	32點輸出用	500	P2RV-050C-SIM-B
		1,000	P2RV-100C-SIM-B
		2,000	P2RV-200C-SIM-B
		3,000	P2RV-300C-SIM-B
		5,000	P2RV-500C-SIM-B
	16點輸入用	500	P2RV-050C-SIM-C	連接Siemens製PLC (16點接頭型) (1對2) 輸入用：6ES7 321-1BH02-0AA0
		1,000	P2RV-100C-SIM-C
		2,000	P2RV-200C-SIM-C
		3,000	P2RV-300C-SIM-C
		5,000	P2RV-500C-SIM-C
	32點輸入用	500	P2RV-050C-SIM-D	連接Siemens製PLC (32點接頭型) (1對4) 輸入用：6ES7 421-1BL-0AA0 輸出用：6ES7 422-1BL-0AA0
		1,000	P2RV-100C-SIM-D
		2,000	P2RV-200C-SIM-D
		3,000	P2RV-300C-SIM-D
		5,000	P2RV-500C-SIM-D
	32點輸出用	500	P2RV-050C-SIM-E
		1,000	P2RV-100C-SIM-E
		2,000	P2RV-200C-SIM-E
		3,000	P2RV-300C-SIM-E
		5,000	P2RV-500C-SIM-E

＊1. 連接CJ1W-ID232/ID262型（以及同等的端子配置模組）時，PLC介面模組請使用P2RVC-8-I-□-1 （PNP）型。
＊2. 連接CJ1W-ID231/ID261型（以及同等的端子配置模組）時，PLC介面模組請使用P2RVC-8-I-□-1 （PNP）型。

額定

操作線圈

額定電壓	額定電流			動作電壓	復歸電壓	消耗電力		最大容許電壓
	AC		DC	對額定電壓比		AC (VA)	DC (mW)	對額定電壓比
	50Hz	60Hz	DC	對額定電壓比		AC (VA)	DC (mW)	對額定電壓比
DC12V	-	-	27.9mA	80%以下＊	10%以上	-	約300mW	110%
DC24V	-	-	13.5mA			-	約300mW
AC/DC24V	12.5mA	12.6mA	12.6mA			約0.5VA	約300mW
AC/DC48V	5.9mA	6.1mA	5.2mA			約0.4VA	約250mW
AC100V	5.9mA	6.0mA	-			約0.8VA	-
AC110V	5.9mA	5.9mA	-			約0.8VA	-
AC200V	6.6mA	7.6mA	-			約1.7VA	-
AC230V	7.3mA	8.4mA	-			約1.7VA	-

註. 動作特性為使用環境溫度23℃ 時的值。
＊上下反向安裝時的動作電壓將小於85%。（上下方向顛倒：將機械指示器朝著地面的方向）

開關部(接點部分)

項目	標準型 (G2RV-SR700、500、701、501)		微小負載用 (G2RV-SR700-AP、500-AP)＊2
接點組成	1c
負載	電阻負載 (cosφ=1)	電感負載 (cosφ=0.4、L/R=7ms)	電阻負載 (cosφ=1)
額定負載	AC250V 6A DC30V 6A	AC250V 2.5A DC30V 2A	AC30V 50mA DC36V 50mA
額定通電電流	6A		50mA
最大開關電壓	AC440V、DC125V		AC30V、DC36V
最大開關電流	6A		50mA
最大開關電力	1,500VA 180W	500VA 60W	-
故障率 P水準(參考值)＊1	DC5V 10mA		DC100mV 1mA

＊1. P水準：λ₆₀=0.1×10^-6/次
此值為開關頻率120次/min時的值。
＊2. 鍍金層若受到破壞，則數值將與標準型相同。

性能

項目		標準型 (G2RV-SR700、500、701、501)	微小負載用 (G2RV-SR700-AP、500-AP)
接觸電阻＊		100mΩ以下
動作(設定)時間＊		20ms以下
復歸時間＊		AC、AC/DC：40ms以下 DC：20ms以下
最大開關頻率		機械性：18,000次/h 電氣性：1,800次/h (額定負載)
絕緣阻抗		1,000MΩ min. (at 500 VDC)
耐電壓		線圈和接點之間：AC4,000V 50/60Hz 1min 同極接點之間：AC1,000V 50/60Hz 1min
振動		耐久性：10 ~ 55 ~ 10Hz 單側振幅0.50mm (重複振幅1.0mm) 誤動作：10 ~ 55 ~ 10Hz 單側振幅0.50mm (重複振幅1.0mm)
衝擊		耐久性：1,000 m/s² 誤動作：激磁 200m/s²、無激磁 100m/s²
耐久性＊	機械性	500萬次以上
耐久性＊	電氣性	a接點：7萬次以上 b接點：5萬次以上	500萬次以上
使用環境溫度		動作中：-40 ~ +55°C (但不可結冰結露。)
使用環境濕度		動作中：5 ~ 85%RH
重量		約30g
接點材料		Ag合金	Ag合金+鍍Au

註. 上述值為初始值。
＊使用環境溫度23℃ 時之值。

國外規格認證額定

UL (檔案No.E41643)

型號	極數	操作線圈額定	接點額定	測試次數
G2RV-SR型系列	1c	DC12 ~ 48V AC24 ~ 230V	AC250V 6A (電阻負載) DC30V 6A (電阻負載) AC400V 2A (電阻負載)＊	6,000次

＊負載電壓大於AC250V時，必須預留12mm以上的間隔或是在安裝時使用隔板(XW5Z-EP12型)。

TÜV(檔案No. R50327609、EN 61810-1)

型號	極數	操作線圈額定	接點額定	測試次數
G2RV-SR型系列	1c	DC12、24V AC/DC24、48V AC100、110、200、230V	AC250V 6A (電阻負載) DC30V 6A (電阻負載) AC400V 2A (電阻負載)＊	50,000次 50,000次 6,000次

＊負載電壓大於AC250V時，必須預留12mm以上的間隔或是在安裝時使用隔板(XW5Z-EP12型)。

（單位：mm）

薄型繼電器+底座

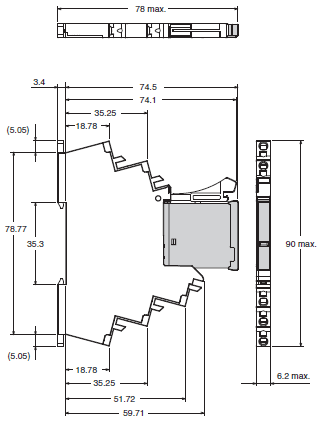

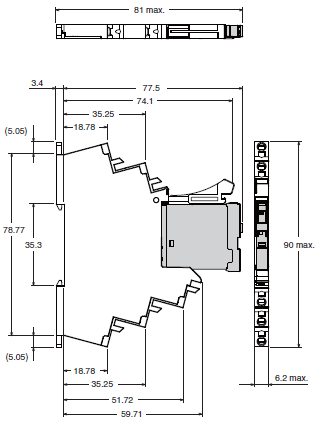

Push-In Plus端子台

無閂鎖桿(測試按鈕)
G2RV-SR500型
G2RV-SR500-AP型

註. 有關建議歐式端子、工具、線種、線徑，請參閱第23頁的「3.建議歐式端子、工具」。

附閂鎖桿(測試按鈕)
G2RV-SR501型

註. 有關建議歐式端子、工具、線種、線徑，請參閱第23頁的「3.建議歐式端子、工具」。

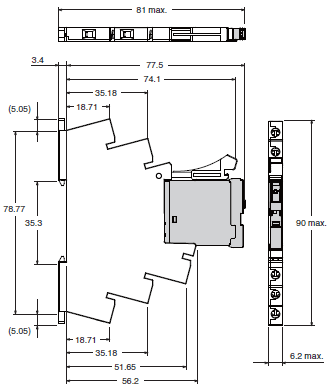

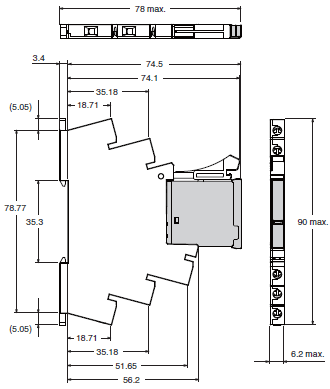

螺絲端子

無閂鎖桿(測試按鈕)
G2RV-SR700型
G2RV-SR700-AP型

註. 有關建議歐式端子、工具、線種、線徑，請參閱第23頁的「3.建議歐式端子、工具」。

附閂鎖桿(測試按鈕)
G2RV-SR701型

註. 有關建議歐式端子、工具、線種、線徑，請參閱第23頁的「3.建議歐式端子、工具」。

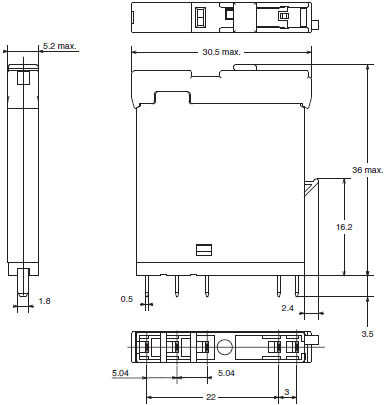

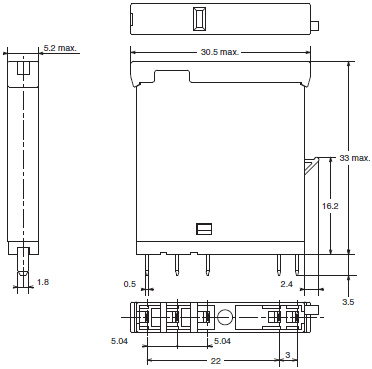

更換用繼電器

無閂鎖桿(測試按鈕)
G2RV-1-S-G型
G2RV-1-S-AP-G型

附閂鎖桿(測試按鈕)
G2RV-1-SI-G型

共通選購品(另售)

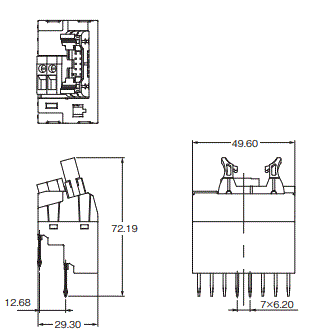

PLC介面模組

Push-In
P2RVC-8-I-5(-1)型
P2RVC-8-O-5(-1)型

螺絲端子
P2RVC-8-I-7-1型
P2RVC-8-O-7-1型

PLC介面模組以外

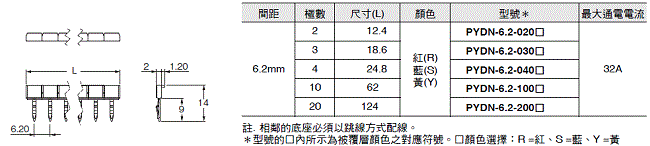

短路棒
PYDN-6.2-□□型(6.2mm)

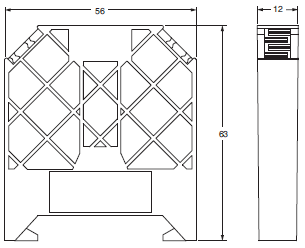

分離板
XW5Z-EP12型

軌道安裝用品

如需瞭解PFP-□型的詳細資訊，請上OMRON網站(www.omron.com.tw)取得相關訊息。
