極數 | 2極(2c) | 3極(3c) | 4極(4c) | |||
---|---|---|---|---|---|---|
型號 | 額定電壓(V) | 型號 | 額定電壓(V) | 型號 | 額定電壓(V) | |
標準型 | MM2K | AC100/(110) | MM3K | AC100/(110) | MM4K | AC200/(220) |
AC200/(220) | AC200/(220) | |||||
DC12、24、48、 100/110、 200/220 |
DC48、100/110 | DC12、24、48 | ||||
DC100/110 | ||||||
DC200/220 | ||||||
直流 負荷 直流負載開關型 |
MM2XK | DC24 | MM3XK | AC200/(220) | MM4XK | AC100/(110) |
DC100/110 | DC100/110 | DC100/110 |
MMK
產品特色
MM型電力繼電器的機械鎖定閂鎖型
動作以機械性方式保持,消耗電力少,具經濟性。
以脈衝訊號電力迅速動作。
使用溫度範圍廣大,可從-10℃ 至+55℃。
亦有符合電力用輔助繼電器(JEC-174D)規格的產品。
外露型(焊接端子)
外露型(螺絲端子)
極數 | 2極(2c) | 3極(3c) | 4極(4c) | |||
---|---|---|---|---|---|---|
型號 | 額定電壓(V) | 型號 | 額定電壓(V) | 型號 | 額定電壓(V) | |
標準型 | MM2KB | AC100/ (110)、 200/ (220) |
MM3KB | AC100/(110)、 200/(220) |
MM4KB | AC24、100/(110)、 200/(220) |
DC12、24 | DC12、48 | DC100/110 | ||||
DC48、100/110 | DC100/110 | |||||
直流負載開關型 | MM2XKB | AC100/(110) | MM3XKB | AC200/(220) | MM4XKB | DC24、100/110 |
AC200/(220) | ||||||
DC12、24、 100/110 |
DC24、100/110 | DC48、125、 200/220 |
||||
DC200/220 |
殼內型(插座式端子)
極數 | 2極(2c) | |||
---|---|---|---|---|
型號 | 額定電壓(V) | |||
標準型 | MM2KP | AC6 | AC12 | |
AC24 | AC100/(110) | AC200/(220) | ||
DC12 | DC24 | DC48 | ||
DC100/110 | DC200/220 | |||
DC125 | ||||
直流負載開關型 | MM2XKP | AC24 | ||
AC100/(110) | AC200/(220) | |||
DC12 | DC24 | DC48 | ||
DC100/110 | DC125 | DC200/220 | ||
電力用輔助 繼電器標準型 |
- | - | ||
直流負載開關用 電力用輔助繼電器標準型 |
- | - |
極數 | 3極(3c) | ||||
---|---|---|---|---|---|
型號 | 額定電壓(V) | ||||
標準型 | MM3KP | AC24 | AC100/(110) | AC200/(220) | |
DC6 | |||||
DC12 | DC24 | DC48 | DC100/110 | ||
DC125 | DC200/220 | ||||
直流負載開關型 | MM3XKP | AC100/(110) | AC200/(220) | ||
DC24 | DC48 | DC100/110 | DC125 | ||
DC200/220 | |||||
電力用輔助繼電器標準型 | - | - | |||
直流負載開關用 電力用輔助繼電器標準型 |
- | - |
極數 | 4極(2c+2a) | |||
---|---|---|---|---|
型號 | 額定電壓(V) | |||
標準型 | MM4KP | AC24 | ||
AC100/(110) | AC200/(220) | |||
DC6 | ||||
DC12 | DC24 | DC48 | ||
DC100/110 | DC125 | DC200/220 | ||
直流負載 開關型 |
MM4XKP | AC100/(110) | AC200/(220) | |
DC6 | ||||
DC12 | DC24 | DC48 | ||
DC100/110 | DC125 | DC200/220 | ||
電力用輔助 繼電器標準型 |
MM4KP-JD | AC24 | AC100/(110) | AC200/(220) |
AC110 | ||||
DC24 | DC125 | DC200/220 | ||
DC100/110 | ||||
直流負載開關用 電力用輔助繼電器標準型 |
MM4XKP-JD | AC100/(110) | AC200/(220) | |
AC115 | ||||
DC24 | DC48 | DC200/220 | ||
DC100/110 | DC125 |
選購品(另售)
品名 | 極數 | 型號 |
---|---|---|
安裝支架(S支架) | 2極 | R99-03 (S KANAGU) FOR MM2K.611K |
3極 | R99-03 (S KANAGU) FOR MM3K.612K | |
4極 | R99-03 (S KANAGU) FOR MM4K.613K |
註. 訂購上述型號時,請以10個為單位訂購。

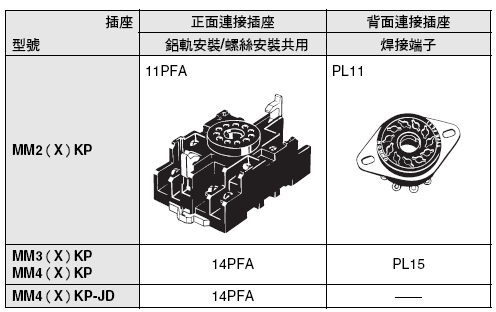

連接插座
(關於外觀尺寸,請參閱「共用插座/鋁軌相關產品」。)
註. 電力用輔助繼電器標準型:若單獨使用MM□KP-JD型,無法使用PL15型背面連接插座。
標準型/直流負載開關型 |
額定
設置線圈部
項目 | 額定電流(mA) |
線圈 阻抗(Ω) |
設置 電壓 |
最大 電壓 |
消耗 電力 |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2極 | 3、4極 | 2極 | 3、4極 | ||||||||||||
外露型 | 殼內型 | 外露型 | 殼內型 | ||||||||||||
額定 電壓(V) |
50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz |
對額定電壓 的比率 |
啟動時 | 額定 | ||||
AC | 6 | 790 | 655 | 690 | 590 | 1,285 | 1,100 | 1,165 | 1,000 | 1.1 | 0.46 |
80% 以下 |
110% | 約6.2 (2極) 約12 (3、4極) |
約3.5 (*約3.9) (2極) 約6 (*約6.6) (3、4極) |
12 | 395 | 325 | 345 | 295 | 640 | 550 | 580 | 500 | 4.7 | 1.9 | |||||
24 | 195 | 160 | 170 | 145 | 320 | 275 | 290 | 250 | 19 | 8.2 | |||||
100/ (110) |
47 | 39/45 | 41 | 35/40 | 77 | 66/76 | 70 | 60/68 | 340 | 141 | |||||
200/ (220) |
23.5 | 19.5/22.5 | 20.5 | 17.5/20 | 38.5 | 33/38 | 35 | 30/34 | 1,540 | 563 | |||||
DC | 6 | 340 | 450 | 17.5 | 13.4 |
約2.1 (3、4極) |
|||||||||
12 | 176 | 220 | 68 | 54 | |||||||||||
24 | 87 | 94 | 275 | 255 | |||||||||||
48 | 41 | 52 | 1,180 | 930 | |||||||||||
100/ 110 |
17/19 | 22/24.5 | 5,750 | 4,500 | |||||||||||
200/ 220 |
8.6/9.5 | 11/12 | 23,200 | 18,000 |
2. AC線圈阻抗為參考值。
3. 動作特性為線圈溫度+23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源的允許電壓變動範圍的最大值,環境溫度為+23℃ 時的值。並非連續容許。
5.(*)內為外露型的值。
復歸線圈部
額定電壓(V) | 額定電流(mA) | 線圈阻抗 (Ω) |
復歸電壓(V) | 最大容許電壓(V) | 消耗電力(VA・W) | |||
---|---|---|---|---|---|---|---|---|
50Hz | 60Hz | 對額定電壓的比率 | 啟動時 | 額定 | ||||
AC | 6 | 770 | 690 | 2.3 | 80%以下 | 110% | 約6.5 | 約4.1 |
12 | 385 | 345 | 9.2 | |||||
24 | 191 | 170 | 35 | |||||
100/(110) | 46 | 41/46 | 739 | |||||
200/(220) | 23 | 20.5/23 | 3,030 | |||||
DC | 6 | 422 | 14.2 | 約2.8 | ||||
12 | 215 | 56 | ||||||
24 | 109 | 220 | ||||||
24 | 58 | 832 | ||||||
100/110 | 25/27 | 4,040 | ||||||
200/220 | 12.2/13.5 | 16,330 |
註1. 額定電流、線圈阻抗為線圈溫度+23℃時的值,公差為AC額定電流+15%、-20%,DC線圈阻抗±15%。
2. AC線圈阻抗為參考值。
3. 動作特性為線圈溫度+23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源之允許電壓變動範圍的最大值。並非連續容許。
開閉部(接點部) /標準型
構造 | 外露型 | 殼內型 | ||
---|---|---|---|---|
型號 | MM2K (B)、MM3K (B)、MM4K (B) | MM2KP、MM3KP、MM4KP | ||
負載 | 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
接觸機構 | 單接點 | |||
接點材料 | Ag | |||
額定負載 | AC 220V 10A DC 24V 7A |
AC 220V 5A DC 24V 4A |
||
額定通電電流 | 10A | 5A | ||
最大接點電壓 | AC 250V、DC 250V | AC 250V、DC 250V | ||
最大接點電流 | 10A | 5A | ||
最大開關容量 (參考值) |
2,200VA、168W | 1,100VA、96W |
開閉部(接點部) /直流負載開關型
構造 | 外露型 | 殼內型 | ||
---|---|---|---|---|
型號 | MM2XK (B)、MM3XK (B)、MM4XK (B) | MM2XKP、MM3XKP、MM4XKP | ||
負載 | 電阻負載 | 電感負載(L/R=7ms) | 電阻負載 | 電感負載(L/R=7ms) |
接觸機構 | 單接點 | |||
接點材料 | Ag | |||
額定負載 | DC 110V 7A | DC 110V 6A | DC 110V 5A | |
額定通電電流 | 10A | 5A | ||
最大接點電壓 | DC 250V、AC 250V | DC 250V、AC 250V | ||
最大接點電流 | 10A | 5A | ||
最大開關容量 (參考值) |
800W、20VA *1 | 660W、20VA *1 | 700W、20VA *1 | 600W、20VA *1 |
註1. 若用於直流負載,DC125V以上電感負載時的接點電流為0.5~2.5A左右,有無法隔絕的不穩定領域,請注意。
2. 若用於直流負載,而且電感負載的L/R超過7ms,請以電弧隔絕時間50ms以下作為可否使用的標準。
另外,在使用時,請考慮將回路設計為隔絕時間在50ms以下。
請參閱「●使用直流負載開關型(X類型)的交流負載開閉」。
*1. 記載於第 9 頁的「正確使用須知」。請參閱「●使用直流負載開關型(X類型)的交流負載開閉」。
性能
接觸電阻*1 | 50mΩ以下 | |
---|---|---|
設置*2 | 時間 | AC:30ms以下 DC:60ms以下 |
最小脈衝寬度 | AC、DC皆為100ms | |
復歸*2 | 時間 | 30ms以下 |
最小脈衝寬度 | AC、DC皆為100ms | |
最大開閉頻率 | 機械性 | 1,800次/h |
額定負載 | 1,800次/h | |
絕緣阻抗*3 | 100MΩ以上 | |
耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min |
異極接點之間 | ||
設置/重置線圈之間 | ||
同極接點之間 | AC1,500V 50/60Hz 1min | |
震動 | 耐久 | 10~55~10Hz單側振幅0.375mm(重複振幅0.75mm) |
誤動作 | 10~35~10Hz單側振幅0.5mm(重複振幅1mm) | |
衝擊 | 耐久 | 500m/s2 |
誤動作 | 50m/s2 | |
耐久性 | 機械性 | 250萬次以上(開閉頻率1,800次/h) |
電氣性*4 | 50萬次以上(額定負載、開閉頻率1,800次/h) | |
故障率P水準(參考值*5) | DC 5V 10mA | |
使用環境溫度 | -10~+55℃(不結冰、結露) | |
使用環境濕度 | 5~85%RH | |
重量 | ・標準型 MM2K 約255g MM3K 約390g MM4K 約420g MM2KP 約375g MM3KP 約550g MM4KP 約570g ・直流負載開關型 MM2XK 約260g MM3XK 約395g MM4XK 約430g MM2XKP 約380g MM3XKP 約555g MM4XKP 約580g |
註. 初始值。
*1.量測條件:利用DC5V 1A降電壓的方法。
*2.量測條件:施加額定操作電壓時,不含接點跳動。
環境溫度條件:+23℃
*3.量測條件:以DC500V絕緣阻抗計,量測與耐電壓項目相同的部位。
*4.環境溫度條件:+23℃
*5.此值為開閉頻率60次/min時的值。
*1.量測條件:利用DC5V 1A降電壓的方法。
*2.量測條件:施加額定操作電壓時,不含接點跳動。
環境溫度條件:+23℃
*3.量測條件:以DC500V絕緣阻抗計,量測與耐電壓項目相同的部位。
*4.環境溫度條件:+23℃
*5.此值為開閉頻率60次/min時的值。
電力用輔助繼電器標準型 |
・符合JEC-2500(1987)電氣學會電氣規格調查會標準規格的「電力用保護繼電器」的輔助繼電器相關額定,並符合JEC-174D (1979)「電力用輔助繼電器」的多接觸繼電器相關規格。
・以JEC-174D (1979)規定的動作階級A動作。
・線圈的過負載耐受量依據JEC-2500 (1987)的規格,可容許DC 130%、AC 115%。
額定
操作線圈
額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 設置電壓 (V) |
復歸電壓 (V) |
最大 容許電壓 (V) |
動作階級 (JEC174D) |
消耗電力(VA、W) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
設置線圈 | 復歸線圈 | 設置線圈 | 復歸線圈 | 設置線圈 | 復歸線圈 | ||||||||||
50Hz | 60Hz | 50Hz | 60Hz | 對額定電壓的比率 | 啟動時 | 額定 | 啟動時 | 額定 | |||||||
AC | 24 | 245 | 210 | 191 | 170 | 8.5 | 35 | 80% 以下 |
80% 以下 |
110% | A | 約 6.3 |
約 5.1 |
約 6.5 |
約 4.1 |
100/110 | 58.5 | 51/58 | 46 | 41/46 | 150 | 739 | |||||||||
110 | 53 | 46 | 42 | 37.3 | 182 | 835 | |||||||||
115 | 51 | 44 | 40 | 35.7 | 210 | 885 | |||||||||
200/220 | 29 | 25.5/ 29 |
23 | 20.5/ 23 |
620 | 3,030 | |||||||||
220 | 26.5 | 23 | 21 | 18.6 | 780 | 3,420 | |||||||||
DC | 24 | 94 | 109 | 255 | 220 | 約2.7 | 約2.8 | ||||||||
48 | 52 | 58 | 930 | 832 | |||||||||||
100/110 | 22/24.5 | 25/27 | 4,500 | 4,040 | |||||||||||
125 | 22 | 23.5 | 5,800 | 5,330 | |||||||||||
200/220 | 11/12 | 12.2/13.5 | 18,000 | 16,330 |
註1. 額定電流、線圈阻抗為線圈溫度+23℃ 時的值,公差為AC額定電流+15%、-20%,DC線圈阻抗±15%。
2. AC線圈阻抗為參考值。
3. 動作特性為線圈溫度+23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源之允許電壓變動範圍的最大值。並非連續容許。
開閉部
型號 | MM4KP-JD | MM4XKP-JD | ||
---|---|---|---|---|
負載 | 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
接觸機構 | 單接點 | |||
接點材料 | Ag | |||
額定負載 | AC 220V 5A、DC 24V 4A | DC 110V 5A | ||
額定通電電流 | 5A | |||
最大接點電壓 | AC 250V、DC 250V | |||
最大接點流 | 5A | |||
最大開關容量(參考值) | 1,100VA、96W、30W(L/R=40ms) | 20VA、550W、40W(L/R=40ms) |
註1. 若用於直流負載,DC125V以上電感負載時的接點電流為0.5~2.5A左右,有無法隔絕的不穩定領域,請注意。
2. 若用於直流負載,而且電感負載的L/R超過7ms,請以電弧隔絕時間50ms以下作為可否使用的標準。
另外,在使用時,請考慮將回路設計為隔絕時間在50ms以下。
使用環境溫度 | -10~+40℃ (不結冰、結露) |
---|---|
使用環境濕度 | 5~85%RH |
性能
震動 | 耐久 | 10~55~10Hz 單側振幅0.375mm (重複振幅0.75mm) |
---|---|---|
誤動作 | 10~22~10Hz 單側振幅0.5mm (重複振幅1mm) | |
衝擊 | 耐久 | 300m/s2 |
誤動作 | 30m/s2 | |
耐久性 | 機械性 | 250萬次以上(開閉頻率1,800次/h) |
電氣性 *1 | 50萬次以上(額定負載、開閉頻率1,800次/h) | |
故障率P水準(參考值*2) | DC 5V 10mA | |
重量 | MM4KP-JD:約570g、MM4XKP-JD:約580g |
註. 初始值。
*1. 環境溫度條件:+23℃
*2. 此值為開閉頻率60次/min時的值。
*1. 環境溫度條件:+23℃
*2. 此值為開閉頻率60次/min時的值。
(單位:mm)
標準型/直流負載開關型 |

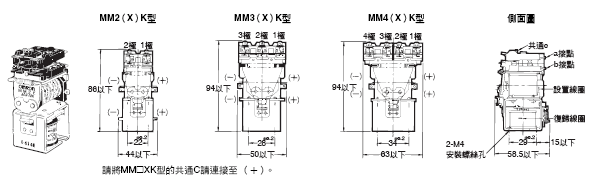

外露型
焊接端子
MM2(X)K型
MM3(X)K型
MM4(X)K型
圖例為MM2K型。

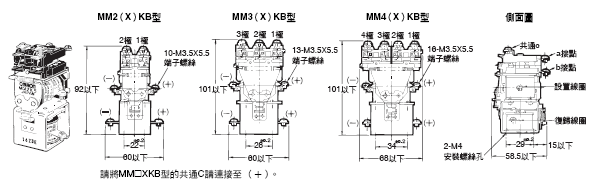

螺絲端子
MM2(X)KB型
MM3(X)KB型
MM4(X)KB型
圖例為MM2KB型。
安裝孔加工尺寸
尺寸公差為±0.2。
直立安裝時

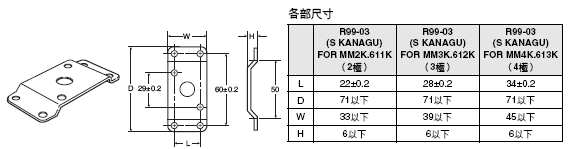

安裝支架(S支架)
・外露型的安裝亦可使用S支架。
R99-03 (S KANAGU) FOR MM[]型
殼內型
插座式端子型

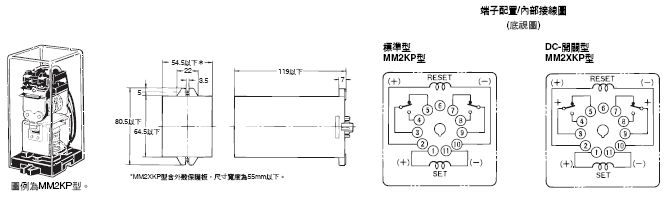

MM2(X)KP型
共通C請全部設為同極性。外殼上的標示為表示同極性,共通C皆顯示為(+),但無論是(+)或(-),如果皆為同極性則沒有問題。

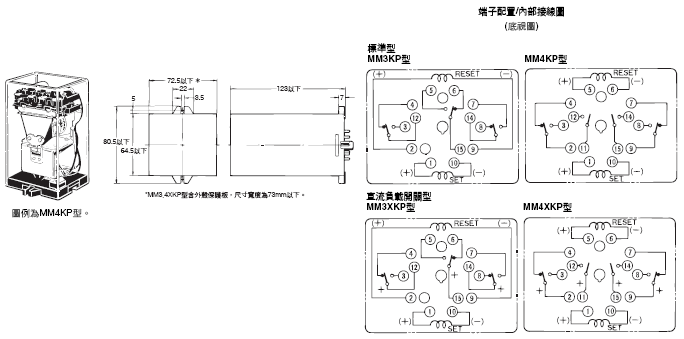

MM3(X)KP型
MM4(X)KP型
共通C請全部設為同極性。外殼上的標示為表示同極性,共通C皆顯示為(+),但無論是(+)或(-),如果皆為同極性則沒有問題。

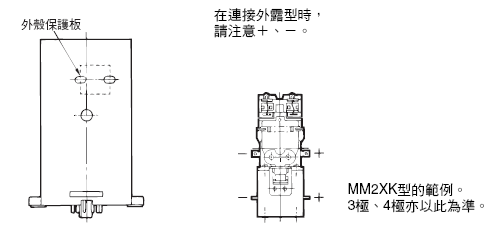

直流負載開關型的外殼
如下圖所示,外殼側面有3-φ10孔。
本體

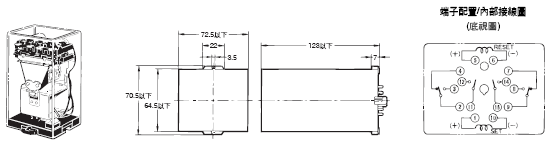

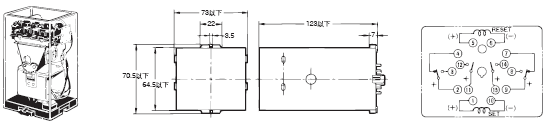

MM4KP-JD型
註. 接點規格為2c、2a。
MM4XKP-JD型
註. 接點規格為2c、2a。共通C請全部設為同極性。
外殼上的標示為表示同極性,共通C 皆顯示為(+),但無論是(+)或(-),如果皆為同極性則沒有問題。
插座安裝高度

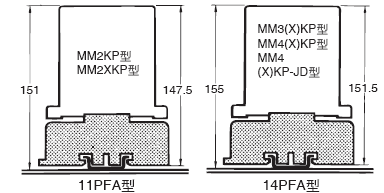

正面連接插座時
安裝軌道時
註. □PFA 型為鋁軌安裝、螺絲安裝共用。

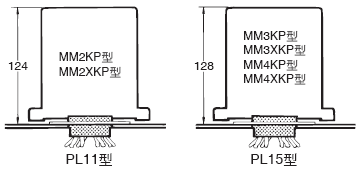

背面連接插座時
註. □PFA 型為鋁軌安裝、螺絲安裝共用。
