產品特色

穩定的接觸可靠度，高耐久性的電力繼電器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

容易安裝、配線，使用簡單。

接點構造類型豐富，並可依據用途選擇直流負載開關用、外露型。

具備高耐久性，機械性500萬次、電氣性（額定負載時） 50萬次。

提供二極體內藏型及符合電力用輔助繼電器（JEC-174D）規格的商品。

型號構成

構成

分類	構造	外露型		殼內型
分類	極數	焊接端子	螺絲端子	插座式端子
標準型	2	MM2	MM2B	MM2P
	3	MM3	MM3B	MM3P
	4	MM4	MM4B	MM4P
直流負載開關型	2	MM2X	MM2XB	MM2XP
	3	MM3X	MM3XB	MM3XP
	4	MM4X	MM4XB	MM4XP
二極體內藏型	2	――	――	MM2P-D
二極體內藏型	4	――	――	MM4P-D
直流負載開關用二極體內藏型	2	――	――	MM2XP-D
直流負載開關用二極體內藏型	4	――	――	MM4XP-D
動作指示燈內藏型	2	――	――	MM2PN
	3	――	――	MM3PN
	4	――	――	MM4PN
直流負載開關用動作指示燈內藏型	2	――	――	MM2XPN
	3	――	――	MM3XPN
	4	――	――	MM4XPN
符合電力用輔助繼電器規格	4	――	――	MM4P-JD
符合電力用輔助繼電器規格	4	――	――	MM4XP-JD

註1. 亦提供以MM 型為基礎的閂鎖繼電器（MMK型）系列產品。
請參閱MMK型。
2. 反向電壓吸收型除了有二極體內藏型之外，亦有變阻器內藏型（AC操作）。
詳情請另行洽詢。
3. MM[]XPN系列亦提供一部分的二極體內藏型。
有關於額定電壓的詳情請另行洽詢。

本體

外露型（焊接端子）

極數	2極		3極		4極
分類	型號	額定電壓(V)	型號	額定電壓(V)	型號	額定電壓(V)
標準型	MM2	AC6、12、24、100/ (110)、 200/ (220)	MM3	AC100/ (110)、200/ (220)	MM4	AC24
		AC50		AC100/ (110)、200/ (220)		AC100/(110)、 200/(220)
		DC6、200/220		DC6、48		DC6、12、 200/220
		DC12、24、48、 100/110		DC12、24、 200/220		DC24、48、 100/110
直流負載開關型	MM2X	AC100/(110)、 200/(220)	MM3X	AC100/(110)	MM4X	AC100/(110)
		AC100/(110)、 200/(220)		AC200/(220)		AC200/(220)
		DC6、12、24、 100/110		DC12		DC12
		DC48、200/220		DC24、100/110		DC24、48、 100/110

外露型（螺絲端子）

極數	2極		3極		4極
分類	型號	額定電壓(V)	型號	額定電壓(V)	型號	額定電壓(V)
標準型	MM2B	AC6、24、 100/(110)、 200/(220)	MM3B	AC6	MM4B	AC6、 100/(110)、 200/(220)
		AC12、50		AC100/(110)、 200/(220)		AC6、 100/(110)、 200/(220)
		DC12、24、 48、100/110		DC12		DC12、48
		DC12、24、 48、100/110		DC24、100/110		DC24、100/110
直流負載開關型	MM2XB	AC24、 100/(110)、 200/(220)	MM3XB	AC100/(110)	MM4XB	AC12、24
		AC24、 100/(110)、 200/(220)		AC200/(220)		AC100/(110)、 200/(220)
		DC12、24、 48、100/110、 200/220		DC12、24、48、 100/110		DC6、125
		DC125		DC125、 200/220		DC12、24、48、 100/110、 200/220

殼內型（插座式端子）

極數	2極
分類	型號	額定電壓(V)
標準型	MM2P	AC6	AC12	AC24	AC50
		AC100/(110)	AC200/(220)
		DC6	DC12	DC24	DC48
		DC100/110	DC125	DC200/220
直流負載開關型	MM2XP	AC6
		AC24	AC100/(110)	AC200/(220)
		DC6	DC12	DC24	DC48
		DC100/110	DC125	DC200/220
二極體內藏型	MM2P-D	DC12	DC24	DC48
二極體內藏型	MM2P-D	DC100/110	DC200/220
直流負載開關用二極體內藏型	MM2XP-D	DC12	DC24	DC48
直流負載開關用二極體內藏型	MM2XP-D	DC100/110	DC125	DC200/220
動作指示燈內藏型	MM2PN	AC6
		AC24	AC100/(110)	AC200/(220)
		DC6	DC12	DC24	DC48
		DC100/110	DC125	DC200/220
直流負載開關用動作指示燈內藏型	MM2XPN	AC100/(110)	AC200/(220)
		DC12	DC24	DC48
		DC100/110	DC125	DC200/220
電力用輔助繼電器規格型	――	――
直流負載開關用電力用輔助繼電器規格型	――	――

極數	3極
分類	型號	額定電壓(V)
標準型	MM3P	AC6、	AC24	AC100/(110)	AC200/(220)
		DC6
		DC12	DC24	DC48
		DC100/110	DC125	DC200/220
直流負載開關型	MM3XP	AC24	AC50
		AC100/(110)	AC200/(220)
		DC12	DC24	DC48
		DC100/110	DC200/220
		DC125
二極體內藏型	―	―
直流負載開關用二極體內藏型	―	―
動作指示燈內藏型	MM3PN	AC100/(110)	AC200/(220)
		DC6	DC12	DC48
		DC24	DC100/110	DC200/220
直流負載開關用動作指示燈內藏型	MM3XPN	AC100/(110)	AC200/(220)
		DC24	DC100/110	DC200/220
		DC48
電力用輔助繼電器規格型	――	――
直流負載開關用電力用輔助繼電器規格型	――	――

極數	4極
分類	型號	額定電壓(V)
標準型	MM4P	AC6	AC24
		AC50
		AC100/(110)	AC200/(220)
		DC12	DC24	DC48
		DC100/110	DC125	DC200/220
直流負載開關型	MM4XP	AC12
		AC24	AC50	AC100/(110)	AC200/(220)
		DC6	DC12	DC24	DC48
		DC100/110	DC125	DC200/220
二極體內藏型	MM4P-D	DC12
二極體內藏型	MM4P-D	DC24	DC48	DC100/110	DC200/220
直流負載開關用二極體內藏型	MM4XP-D	DC12	DC24	DC48
直流負載開關用二極體內藏型	MM4XP-D	DC100/110	DC125	DC200/220
動作指示燈內藏型	MM4PN	AC24	AC100/(110)	AC200/(220)
		DC24	DC48
		DC100/110	DC125	DC200/220
直流負載開關用動作指示燈內藏型	MM4XPN	AC100/(110)	AC200/(220)
		DC12
		DC24	DC48
		DC100/110	DC125	DC200/220
電力用輔助繼電器規格型	MM4P-JD	AC110	AC100/(110)	AC200/(220)	AC220
		DC24	DC100/110
		DC125	DC200/220
直流負載開關用電力用輔助繼電器規格型	MM4XP-JD	AC110	AC100/(110)	AC200/(220)
		AC115
		DC24	DC48
		DC125	DC100/110	DC200/220

標準型/直流負載開關型/二極體內藏型/直流負載開關用二極體內藏型/動作指示燈內藏型/直流負載開關用動作指示燈內藏型

額定

操作線圈/外露型（焊接端子、螺絲端子）

額定電壓 (V)		額定電流(mA)				線圈阻抗(Ω)		動作電壓 (V)	復歸電壓 (V)	最大容許電壓 (V)	消耗電力 (VA、W)
		2極		3、4極		2極	3、4極
		50Hz	60Hz	50Hz	60Hz			對額定電壓的比率			起動時	定格
AC	6	790	655	1120	950	1.1	0.5	80%以下	30%以上 (60Hz) 25%以上 (50Hz)	110%	約4.1 (2極) 約6.3 (3、4極)	約3.5 (2極) 約5.1 (3、4極)
	12	395	325	560	480	4.7	2.0
	24	195	160	280	240	19	8.5
	50	94	78	134	114	82	36
	100/ (110)	47	39/45	67	57/66	340	150
	200/ (220)	23.5	19.5/22.5	33.5	28.5/33	1540	620
DC	6	340		450		17.5	13.4	70%以下	10%以上		約2.1 (2極) 約2.7 (3、4極)
	12	176		220		68	54
	24	87		94		275	255
	48	41		52		1180	930
	100/110	17/19		22/24.5		5750	4500
	200/220	8.6/9.5		11/12		23200	18000

註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
2. AC線圈阻抗為參考值。
3. 動作特性為線圈溫度＋23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源的允許電壓變動範圍的最大值，環境溫度為＋23℃ 時的值。並非連續容許。

操作線圈/殼內型（插座式端子）

動作指示燈內藏型的額定電流有些不同，請注意。（註5）

額定電壓(V)		額定電流(mA)				線圈阻抗(Ω)		線圈電感(H)
		2極		3、4極		2極	3、4極	2極		3、4極
		50Hz	60Hz	50Hz	60Hz	2極	3、4極	電樞 OFF	電樞 ON	電樞 OFF	電樞 ON
AC	6	690	590	975	850	1.1	0.5	0.02	0.02	0.01	0.03
	12	345	295	490	430	4.7	2.0	0.07	0.01	0.04	0.07
	24	170	145	245	210	19	8.5	0.28	0.41	0.18	0.28
	50	82	70	117	102	82	36	1.2	1.7	0.75	1.2
	100/(110)	41	35/40	58.5	51/58	340	150	4.8	6.7	3	4.5
	200/(220)	20.5	17.5/20	29	25.5/29	1540	620	20	25.6	12	19
DC	6	340		450		17.5	13.4	0.2	0.36	0.23	0.35
	12	176		220		68	54	0.74	1	0.87	1.4
	24	87		94		275	255	4.2	5.8	5.6	9.2
	48	41		52		1180	930	20.4	26	27.3	45.5
	100/110	17/19		22/24.5		5750	4500	81.6	92.5	61.4	96.5
	200/220	8.6/9.5		11/12		23200	18000	340	380	158	250

額定電壓(V)		動作電壓 (V)	復歸電壓 (V)	最大容許電壓 (V)	消耗電力 (VA、W)
		對額定電壓的比率			啟動時	額定
AC	6	80%以下	30% 以上 (60Hz) 25% 以上 (50Hz)	110%	約4.1 (2極) 約6.3 (3、4極)	約3.5 (2極) 約5.1 (3、4極)
	12
	24
	50
	100/(110)
	200/(220)
DC	6	70%以下	10%以上		約2.1 (2極) 約2.7 (3、4極)
	12
	24
	48
	100/110
	200/220

註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
2. AC線圈阻抗、線圈電感為參考值。
3. 動作特性為線圈溫度＋23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源之允許電壓變動範圍的最大值。並非連續容許。
5. 動作指示燈內藏型的額定電流值AC6、12、24、50V、DC6、12、24、48V
對發光二極體電流分別增加約10mA AC100/ （110）、200/ （220）、DC100/110、200/220V對霓虹燈電流分別增加約0.2mA。

開閉部（接點部） /標準型

構造	外露型		殼內型
型號	MM2(B)、MM3(B)、MM4(B)		MM2P(N、-D)、MM3P(N)、MM4P(N、-D)
負載	電阻負載 (cosφ＝1)	電感負載 (cosφ=0.4、 L/R=7ms)	電阻負載 (cosφ＝1)	電感負載 (cosφ=0.4、 L/R=7ms)
接觸機構	單接點
接點材料	Ag
額定負載	AC 220V 15A、DC 24V 10A		AC 220V 7.5A、DC 24V 5A
額定通電電流	15A		7.5A
最大接點電壓	AC 250V、DC 250V		AC 250V、DC 250V
最大接點電流	15A		7.5A
最大開關容量 (參考值)	3,300VA 240W		1,700VA 120W
故障率P水準 (參考值＊)	DC5V 10mA

＊此值為開閉頻率60次/min時的值。

開閉部（接點部） /直流負載開關型

構造	外露型		殼內型
型號	MM2X(B)、MM3X(B) MM4X(B)		MM2XP(N、-D)、MM3XP(N) MM4XP(N、-D)
負載	電阻負載	電感負載 (L/R＝7ms)	電阻負載	電感負載 (L/R＝7ms)
接觸機構	單接點
接點材料	Ag
額定負載	DC 110V 10A	DC 110V 7A	DC 110V 7A	DC 110V 6A
額定通電電流	15A		7.5A
最大接點電壓	AC 250V、DC 250V		AC 250V、DC 250V
最大接點電流	15A		7.5A
最大開關容量 (參考值)	1,200W 20VA ＊1	800W 20VA ＊1	800W 20VA ＊1	660W 20VA ＊1
故障率P水準 (參考值＊2)	DC5V 10mA

註1. 若用於直流負載，DC125V以上電感負載時的接點電流為0.5～2.5A左右，有無法隔絕的不穩定領域，請注意。
2. 若用於直流負載，而且電感負載的L/R超過7ms，請以電弧隔絕時間50ms以下作為可否使用的標準。
另外，在使用時，請考慮將回路設計為隔絕時間在50ms以下。
3. 若用於交流負載，開閉容量將很微小。
＊1. 記載於「正確使用須知」的第 9 頁。請參閱「●使用直流負載開關型（X類型）的交流負載開閉」。
＊2. 此值為開閉頻率60次/min時的值。

性能

構造		外露型	殼內型
接觸電阻＊1		25mΩ以下	50mΩ以下
動作時間＊2		AC 25ms以下、DC 50ms以下
復歸時間＊2		30ms以下(＊4 100ms以下)
最大開閉頻率	機械性	7,200次/h
最大開閉頻率	額定負載	1,800次/h
絕緣阻抗＊3		100MΩ以上
耐電壓	線圈和接點之間	AC2,000V 50/60Hz 1min
	異極接點之間	AC2,000V 50/60Hz 1min
	同極接點之間	AC1,500V 50/60Hz 1min
震動	耐久	10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm)
震動	誤動作	10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm)
衝撃	耐久	1,000m/s²
衝撃	誤動作	100m/s²
耐久性	機械的	500萬次以上(開閉頻率7,200次/h)
耐久性	電氣的＊5	50萬次以上(額定負載、開閉頻率1,800次/h)
使用環境溫度		-10～+55 ℃ (不結冰、結露)
使用環境濕度		5～85%RH
重量		・標準型 MM2 約160g MM3 約270g MM4 約300g MM2P 約220g MM3P 約360g MM4P 約410g ・直流負載開關型 MM2X 約165g MM3X 約275g MM4X 約310g MM2XP 約225g MM3XP 約395g MM4XP 約420g

註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件：使用DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 二極體內藏型的值
＊5. 環境溫度條件：＋23℃

電力用輔助繼電器規格型

額定

操作線圈

額定電壓(V)		額定電流 (mA)		線圈阻抗 (Ω)	線圈電感(H)		動作電壓 (V)	復歸電壓 (V)	最大容許電壓 (V)	動作階級 (JEC174D)	消耗電力(VA、W)
額定電壓(V)		50Hz	60Hz	線圈阻抗 (Ω)	電樞OFF	電樞ON	對額定電壓的比率			動作階級 (JEC174D)	啟動時	額定
AC	24	245	210	8.5	0.18	0.28	80%以下	30%以上 (60Hz) 25%以上 (50Hz)	1.1	B 線圈發熱後的熱起動	約6.3	約5.1
	50	117	102	36	0.75	1.2
	100/ (110)	58.5	51/58	150	3	4.5
	110	53	46	182	3.6	5.5
	115	51	44	210	4	6.2
	200/ (220)	29	25.5/29	620	12	19
	220	26.5	23	780	15	21
DC	24	94		255	5.6	9.2	70%以下	10%以上			約2.7
	48	52		930	27.3	45.5
	100/110	22/24.5		4500	61.4	96.5
	125	22		5800	90	130
	200/220	11/12		18000	158	250

註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
2. AC線圈阻抗、線圈電感為參考值。
3. 動作特性為線圈溫度＋23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源之允許電壓變動範圍的最大值。並非連續容許。

開閉部（接點部）

型號	MM4P-JD		MM4XP-JD
負載	電阻負載	電感負載 (cosφ＝0.4、L/R＝7ms)	電阻負載	電感負載 (cosφ＝0.4、L/R＝7ms)
接觸機構	單接點
接點材料	Ag
額定負載	AC 220V 5A DC 24V 5A		DC 110V 5A
額定通電電流	5A
最大接點電壓	AC 250V DC 250V
最大接點電流	5A
最大開關容量(參考值)	1,100VA、120W、30W(L/R＝40ms)		20VA、550W、40W(L/R＝40ms)

註1. 若用於直流負載，DC125V以上電感負載時的接點電流為0.5～2.5A左右，有無法隔絕的不穩定領域，請注意。
2. 若用於直流負載，而且電感負載的L/R超過7ms，請以電弧隔絕時間50ms以下作為可否使用的標準。
另外，在使用時，請考慮將回路設計為隔絕時間在50ms以下。

性能

分類		殼內型
接觸電阻＊1		50mΩ以下
動作時間＊2		AC25ms以下、DC50ms以下
復歸時間＊2		30ms以下
最大開閉頻率	機械性	1,800次/h
	額定負載	1,800次/h
絕緣阻抗＊3		100MΩ以上
耐電壓	線圈和接點之間	AC2,000V 50/60Hz 1min
	異極接點之間
	同極接點之間	AC1,500V 50/60Hz 1min
震動	耐久	10～55～10Hz 單側振幅0.375mm （重複振幅0.75mm）
	誤動作	10～22～10Hz 單側振幅0.5mm （重複振幅1mm）
衝撃	耐久	300m/s²
	誤動作	30m/s²
耐久性	機械性	500萬次以上（開閉頻率1,800次/h）
	電氣性＊4	50萬次以上（額定負載、開閉頻率1,800次/h）
故障率P水準（參考值＊5）		DC 5V 10mA
使用環境溫度		－10～＋40 ℃ （不結冰、結露）
使用環境濕度		5～85%RH
重量		MM4P-JD型約410g；MM4XP-JD型約420g

註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率60次/min時的值。

（單位：mm）

標準型/直流負載開關型/二極體內藏型/直流負載開關用二極體內藏型動作指示燈內藏型/直流負載開關用動作指示燈內藏型

本體

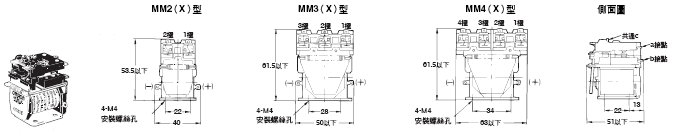

外露型

焊接端子

MM2（X）型 MM4（X）型

MM3（X）型

圖例為MM2型。

請將MM[]X型的共通C連接至（＋）。

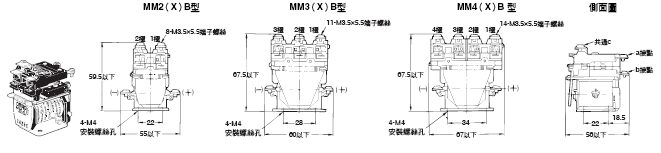

螺絲端子

MM2（X）B型 MM4（X）B型

MM3（X）B型

圖例為MM2B型。

請將MM[]XB型的共通C連接至（＋）。

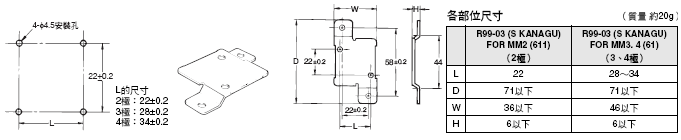

安裝孔加工尺寸安裝支架（S支架）外露型在安裝時亦可使用S支架。

直立安裝時 R99-03 (S KANAGU) FOR MM[]型

殼內型

插座式端子

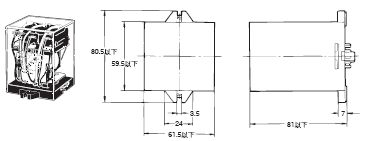

MM2P（N、-D）型

MM2XP（N、-D）型

MM2XP（N、-D）型如圖所示，在側面有3-φ10孔。

※另外，由於附外殼保護板，尺寸寬度為48㎜以下。

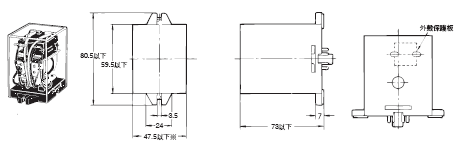

MM3P（N）型

圖例為MM3P型。

MM3XP（N）型外殼保護板

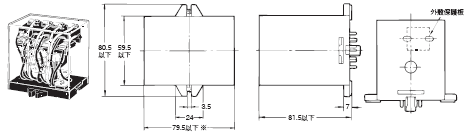

MM4P（N、-D）型

MM4XP（N、-D）型

圖例為MM4P型。

MM@XP（N、-D）型如圖所示，在側面有3-φ10孔。

※另外，由於附外殼保護板，尺寸寬度為80㎜以下。

電力用輔助繼電器規格型

本體

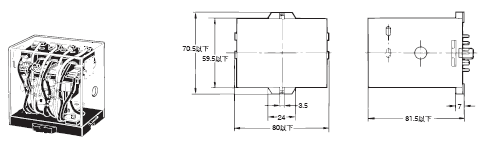

MM4P-JD型

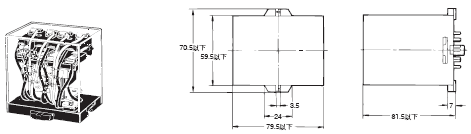

MM4XP-JD型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
MM 規格說明書	- [5546KB]	2020年9月4日 20200904	MM 規格說明書
