MK

產品特色

產品陣容豐富的八腳(Octal Pin)型電力繼電器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

殼內型統一為AC4額定（AC100/110V 50/60Hz、AC200/220V 50/60Hz）。

容易安裝、配線，使用簡單。

具備高耐久性，機械性高達500萬次以上。

含標準型、殼內型、特殊接點規格、雙接點型、2繞線閂鎖型等，產品陣容豐富。

型號構成

構成（亦備有國際規格認證型號。請參閱規格說明書第2頁。）

	構造	殼內型
分類	極數	插座式端子
標準型	2	MK2P
標準型	3	MK3P
雙接點型	2	MK2ZP
雙接點型	3	MK3ZP
動作指示機構內藏型	2	MK2PA
動作指示機構內藏型	3	MK3PA
動作指示燈內藏型	2	MK2PN
動作指示燈內藏型	3	MK3PN
內部連接特殊型	2	MK2P-2、MK2ZP-2
內部連接特殊型	3	MK3P-2、MK3ZP-2、MK3P-5、MK3ZP-5
電弧阻隔內藏	3	MK3LP
二極體內藏型	2	MK2P-DO
二極體內藏型	3	MK3P-DO
國際規格認證型	2	MK2P-US、MK2P2-US
國際規格認證型	3	MK3P-US、MK3P2-US、MK3P5-US

註1. 請參閱電磁式閂鎖繼電器/MKK型。
2. 二極體內藏型若以AC指定額定電壓，即成為變阻器內藏型。

※灰色部分為通銷品

本體

殼內型/插座式端子型

極數		2極
極數		型號	額定電壓(V)
標準型		MK2P	AC6	AC12	AC24	AC50	AC100/110	AC200/220
標準型		MK2P	DC6	DC12	DC24	DC48	DC100
雙接點型		MK2ZP	AC24	AC100/110	AC200/220
雙接點型		MK2ZP	DC12	DC24	DC48	DC100
二極體內藏型		MK2P-DO	DC6	DC12
二極體內藏型		MK2P-DO	DC24	DC48	DC100
動作指示機構內藏型		MK2PA	AC100/110	AC200/220
			DC24
			DC48	DC100
動作指示燈內藏型		MK2PN	AC6	AC12	AC24	AC50	AC100/110	AC200/220
動作指示燈內藏型		MK2PN	DC6	DC12	DC24	DC48	DC100
電弧阻隔內藏型		――	――
內部連接特殊型	單接點	MK2P-2	AC6	AC24	AC50
			AC100/110	AC200/220
			DC6
			DC12	DC24	DC48	DC100
		――	――
	雙接點	MK2ZP-2	AC24	AC200/220
			AC100/110
			DC24
		――	――

註. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。

極數		3極
極數		型號	額定電壓(V)
標準型		MK3P	AC6	AC12	AC24	AC50	AC100/110	AC200/220
標準型		MK3P	DC6	DC12	DC24	DC48	DC100/110
雙接點型		MK3ZP	AC6
			AC12
			AC24	AC50	AC100/110	AC200/220
			DC6	DC12
			DC24	DC48	DC100
二極體內藏型		MK3P-DO	DC12	DC24	DC48
二極體內藏型		MK3P-DO	DC100
動作指示機構內藏型		MK3PA	AC24	AC100/110	AC200/220
			DC24	DC100
			DC48
動作指示燈內藏型		MK3PN	AC6	AC12	AC24	AC50	AC100/110	AC200/220
動作指示燈內藏型		MK3PN	DC12	DC24	DC48	DC100
電弧阻隔內藏型		MK3LP	AC12	AC24
			AC100/110	AC200/220
			DC24	DC48	DC100
內部連接特殊型	單接點	MK3P-2	AC6	AC24	AC100/110	AC200/220
			AC50
			DC12	DC24	DC48	DC100
		MK3P-5	AC12
			AC24	AC100/110	AC200/220
			DC6	DC12	DC48	DC100
			DC24
	雙接點	MK3ZP-2	AC24
			AC100/110	AC200/220
			DC6	DC12	DC48
			DC24	DC100
		MK3ZP-5	AC24	AC100/110	AC200/220	DC24

註. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。

國際規格認證型

殼內型/插座式端子

極數	2極		3極
極數	型號	額定電壓(V)	型號	額定電壓(V)
標準型 (Ag接點)	MK2P-US	AC100	MK3P-US	AC200
		AC200
		DC24
內部連接特殊型 (Ag接點)	MK2P2-US	DC12	MK3P2-US	AC200/(220)
			MK3P2-US	DC24
			MK3P5-US	AC24
				AC200/(220)
				DC24

額定

國際規格認證型號請參閱第3頁

操作線圈MK2 （P、P-2）型、MK3 （P、P-2、P-5）型、MK2ZP （-2）型、MK[]PA型、MK[]P-DO型

額定電壓(V)		額定電流(mA)		線圈阻抗 (Ω)	線圈電感(H)		動作電壓 (V)	復歸電壓 (V)	最大容許電壓(V)	消耗電力(VA、W)
額定電壓(V)		50Hz	60Hz	線圈阻抗 (Ω)	電樞OFF	電樞ON	動作電壓 (V)	復歸電壓 (V)	最大容許電壓(V)	消耗電力(VA、W)
AC	6	404	360	5.3	0.028	0.041	80%以下	30%以上	110%	約1.9～約2.2(60Hz)
	12	202	180	21.5	0.115	0.165
	24	98	88	91	0.422	0.678
	50	43.6	39	420	1.95	3.2
	＊100/110	22.4/24.7	19/21	1620	9	13.2				約1.9～約2.4(60Hz)
	＊200/220	11.7/12.9	10/11	7100	33.9	49.6				約1.9～約2.4(60Hz)
DC	6	255		23.5	0.14	0.23		10%以上		約1.5
	12	126		95	0.56	0.87
	24	56		430	2.82	4.46
	48	29.5		1630	10.99	16.52
	100	14.7		6800	41.46	66.34

MK3ZP （-2、-5）型、MK3LP型

額定電壓(V)		額定電流(mA)		線圈阻抗 (Ω)	消耗電力(VA、W)
額定電壓(V)		50Hz	60Hz	線圈阻抗 (Ω)	消耗電力(VA、W)
AC	6	500	445	3.8	約2.8 (60Hz)
	12	258	230	16.2
	24	130	116	62
	50	63	56	280
	＊100/110	27.1/29.8	23.1/25.4	1300	約2.3～約2.8(60Hz)
	＊200/220	13.6/14.9	11.5/12.7	5,900	約2.3～約2.8(60Hz)
DC	6	302		19.9	約1.9
	12	156		77
	24	79		303
	48	39		1230
	100	18.9		5300

MK[]PN型

額定電壓(V)		額定電流(mA)		線圈阻抗 (Ω)	消耗電力(VA、W)
額定電壓(V)		50Hz	60Hz	線圈阻抗 (Ω)	消耗電力(VA、W)
AC	6	420	375	5.3	約2.2～約2.7 (60Hz)
	12	220	195	21.5
	24	110	100	91
	50	60	53	420
	＊100/110	22.4/24.7	19/21	1,620	約1.9～約2.4(60Hz)
	＊200/220	11.7/12.9	10/11	7,100	約1.9～約2.4(60Hz)
DC	6	275		23.5	約1.6～約2.3
	12	146		95
	24	71		430
	48	48		1630
	100	14.7		6800	約1.5

註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
2. AC線圈阻抗、線圈電感為參考值。
3. 動作特性為線圈溫度＋23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源的允許電壓變動範圍的最大值，環境溫度為＋23℃ 時的值。並非連續容許。
＊4額定規格。

開閉部（接點部）

型號	MK2P(-2)、MK2PN、 MK2PA、MK2P-DO		MK3P(-2、-5)、MK3PN MK3PA、MK3P-DO		MK2ZP(-2)、MK3ZP(-2、-5)		MK3LP
負載	電阻負載	電感負載 cosφ=0.4、 L/R=7ms	電阻負載	電感負載 cosφ=0.4、 L/R=7ms	電阻負載	電感負載 cosφ=0.4、 L/R=7ms	電阻負載	電感負載 cosφ=0.4、 L/R=7ms
接觸機構	單接點				雙接點		單接點
接點材料	Ag				Ag、Ni		Ag
額定負載	AC220V 5A DC24V 3A	AC220V 2A DC24V 2.5A	AC220V 3A DC24V 2A	AC220V 1.2A DC24V 1.5A	AC220V 3A DC24V 2A	AC220V 1.2A DC24V 1.5A	AC220V 5A DC24V 3A	AC220V 3A DC24V 1.8A
額定通電電流	5A		3A		3A		5A
最大接點電壓	AC 250V DC 250V		AC 250V DC 250V		AC 250V DC 250V		AC 250V DC 250V
最大接點電流	5A	5A	3A	3A	3A	3A	5A	5A
最大開關量(參考值)	1,100VA 72W	440VA 60W	660VA 48W	260VA 35W	660VA 48W	260VA 35W	1,100VA 72W	660VA 42W

使用環境溫度	-10～+40℃(不結冰、結露)
使用環境濕度	5～85%RH

性能

分類			雙接點型	殼內型
接觸電阻＊1			25mΩ以下	50mΩ以下
動作時間＊2			AC用 20ms以下、DC用 30ms以下
復歸時間＊2			20ms以下(＊4 40ms以下)
最大開閉頻率		機械性	18,000次/h
最大開閉頻率		額定負載	1,800次/h
絕緣電阻＊3			100MΩ以上
耐電壓	2極	線圈和接點之間	AC2,000V 50/60Hz 1min
		異極接點之間	AC2,000V 50/60Hz 1min
		同極接點之間	AC1,000V 50/60Hz 1min
	3極	線圈和接點之間	AC1,500V 50/60Hz 1min
		異極接點之間	AC1,500V 50/60Hz 1min
		同極接點之間	AC1,000V 50/60Hz 1min
震動		耐久	10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm)
震動		誤動作	10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm)
衝擊		耐久	1,000m/s²
衝擊		誤動作	100m/s²
耐久性		機械性	500萬次以上(開閉頻率18,000次/h)
耐久性		電氣性＊5	50萬次以上(額定負載、開閉頻率1,800次/h)
故障率P水準(參考值＊6)			DC1V 100μA	DC1V 10mA
重量			約85g

註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件：使用DC500V絕緣電阻計，量測與耐電壓項目相同的部位。
＊4. 二極體內藏型的值。
＊5. 環境溫度條件：＋23℃
＊6. 此值為開閉頻率60次/min時的值。

國際規格認證型

各種UL、CSA規格認證品一應俱全。

956_sp_1

型號

極數

操作線圈額定

接點

接點額定

測試次數

AC6～260V

DC6～130V

5A 230V AC Resistive

5A 28V DC Resistive

6000次

（單位：mm）

本體

殼內型

插座式端子

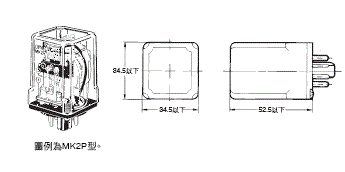

MK2（Z）P（-2）型
MK2P-DO型
MK2PN型
MK2PA型

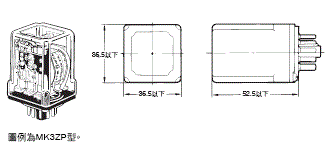

MK3(Z)P（-2、-5）型MK3P-DO型
MK3PA型MK3PN型
MK3LP型
