G2R-[]-S (S)

產品特色

G2R型繼電器，追加檢查電路用附閂鎖桿系列

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

本產品不含鎘、鉛金屬。

1極10A、2極5A的泛用型電力繼電器。

線圈至接點間耐電壓5,000V、耐突波電壓10,000V的安全設計。

透過改變AC/DC線圈膠帶顏色，提高AC/DC規格識別性。

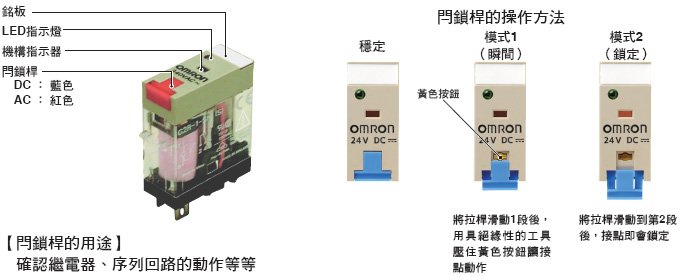

新推出便於檢查電路的附閂鎖桿G2R(S)型。

1731_fe_1

插座式端子型

極數	1極
極數	型號	額定電壓(V)
標準型 (遵循電氣用品安全法(JAPAN))	G2R-1-S	AC12V	AC24V	AC100/(110)V
		AC200/(220)V
		DC5V	DC6V	DC12V	DC24V	DC48V
		DC100V
動作指示燈內藏型	G2R-1-SN	AC12V	AC24V	AC100/(110)V
		AC200/(220)V
		DC5V	DC6V	DC12V	DC24V	DC48V
		DC100V
二極體內藏型	G2R-1-SD	DC5V	DC6V	DC12V	DC24V	DC48V
二極體內藏型	G2R-1-SD	DC100V
動作指示燈及二極體內藏型	G2R-1-SND	DC5V	DC6V	DC12V	DC24V	DC48V
附閂鎖桿	G2R-1-SNI(S)	AC100/(110)V
		AC200/(220)V
		DC12V	DC24V
閂鎖桿及二極體內藏型	G2R-1-SNDI(S)	DC12V	DC24V

極數	2極
極數	型號	額定電壓(V)
標準型 (遵循電氣用品安全法(JAPAN))	G2R-2-S	AC12V	AC24V	AC100/(110)V
		AC200/(220)V
		DC5V	DC6V	DC12V	DC24V	DC48V
		DC100V
動作指示燈內藏型	G2R-2-SN	AC12V	AC24V	AC100/(110)V
		AC200/(220)V
		DC5V	DC6V	DC12V	DC24V	DC48V
		DC100V
二極體內藏型	G2R-2-SD	DC5V	DC6V	DC12V	DC24V	DC48V
二極體內藏型	G2R-2-SD	DC100V
動作指示燈及二極體內藏型	G2R-2-SND	DC5V	DC6V	DC12V	DC24V	DC48V
附閂鎖桿	G2R-2-SNI(S)	AC100/(110)V
		AC200/(220)V
		DC12V	DC24V
閂鎖桿及二極體內藏型	G2R-2-SNDI(S)	DC12V	DC24V

連接插座

詳細內容請參閱「共用插座/鋁軌相關產品」。訂購以下型號時，請以最少訂購數量為單位來訂購。

適用繼電器型號	正面連接插座
	螺絲安裝		無螺絲型
		手指保護結構	無螺絲型
G2R-1-S(N)(D)(ND)(NI)(NDI)	P2RF-05	P2RF-05-E	P2RF-05-S
G2R-2-S(N)(D)(ND)(NI)(NDI)	P2RF-08	P2RF-08-E	P2RF-08-S

適用繼電器型號	背面連接插座
適用繼電器型號	印刷電路板用端子		焊接端子
G2R-1-S(N)(D)(ND)(NI)(NDI)	P2R-05P	P2R-057P	P2R-05A
G2R-2-S(N)(D)(ND)(NI)(NDI)	P2R-08P	P2R-087P	P2R-08A

選購配件（安裝用零件）

適用插座	商品名稱	型號	最低訂購單位適用插座商品名稱 (個)
正面連接插座	支撐鋁軌	PFP-100N	10
		PFP-50N
		PFP-100N2
	端板	PFP-M
	墊片	PFP-S
背面連接插座	安裝金具	P2R-P	1

額定

操作線圈

分類	額定電壓(V)		額定電流(mA)		線圈阻抗 (Ω)	線圈電感(H)		動作電壓 (V)	復歸電壓 (V)	最大容許電壓 (V)	消耗電力 (VA、W)
			50Hz	60Hz		電樞OFF	電樞ON
・插座型・插座式動作指示燈內藏型	AC	12	93	75	65	0.19	0.39	80%以下	30%以上	1.1	約0.9 (60Hz)
		24	46.5	37.5	260	0.81	1.55
		100/(110)	11	9/(10.6)	4600	13.34	26.84
		200/(220)	5.5	4.5/(5.3)	20200	51.3	102
・插座型・插座式動作指示燈內藏型・插座式二極體內藏型・插座式動作指示燈二極體內藏型	DC	5	106		47	0.2	0.39	70%以下	15%以上	1.1	約0.53
		6	88.2		68	0.28	0.55
		12	43.6		275	1.15	2.29
		24	21.8		1100	4.27	8.55
		48	11.5		4170	13.86	27.71
		100	5.3		18860	67.2	93.2

註1. 額定電流、線圈阻抗為線圈溫度＋23℃時的值，公差為AC額定電流+15%、-20%，DC線圈阻抗±10%。
2. AC線圈阻抗、電感為參考值。
3. 使用AC規格動作指示燈內藏型將使發光二極體指示燈的額定電流增加1mA，DC規格動作指示燈內藏型將使發光二極體指示燈的額定電流增加約4mA。

4. 動作特性為線圈溫度＋23℃ 時的值。

5. 最大容許電壓為可施加於繼電器線圈的最大電壓值。

開閉部（接點部）

分類	插座型、插座式動作指示燈內藏型、插座式二極體內藏型、插座式動作指示燈二極體內藏型
極數	1極		2極
負載	電阻負載	電感負載 (cosφ＝0.4、 L/R＝7ms)	電阻負載	電感負載 (cosφ＝0.4、 L/R＝7ms)
接觸機構	單接點
接點材料	Ag合金
額定負載	AC250V 10A、 DC30V 10A	AC250V 7.5A、 DC30V 5A	AC250V 5A、 DC30V 5A	AC250V 2A、 DC30V 3A
額定通電電流	10A		5A
最大接點電壓	AC380V、 DC125V
最大接點電流	10A		5A
最大開關容量 (參考值)	AC2,500VA、DC300W	AC1,875VA、DC150W	AC1,250VA、DC150W	AC500VA、DC90W
故障率 P水準 (參考值)＊	DC5V 100mA		DC5V 10mA

＊此值為開閉頻率120次/min時的值。

性能

極數		1極	2極
接觸電阻＊1		30mΩ以下（G2R-1-SNI、-SNDI為100mΩ以下）	50mΩ以下（G2R-2-SNI、-SNDI為100mΩ以下）
動作時間＊2		15ms以下
復歸時間＊2		AC ： 10ms以下 DC ： 5ms以下(20ms以下＊3)	AC ： 15ms以下 DC ： 10ms以下(20ms以下＊3)
最大開閉頻率	機械性	18,000次/h
	額定負載	1,800次/h
絕緣阻抗＊4		1,000MΩ以上
耐電壓＊5		線圈和接點之間 AC5,000V 50/60Hz 1min 同極接點之間 AC1,000V 50/60Hz 1min	線圈和接點之間 AC5,000V 50/60Hz 1min 異極接點之間 AC3,000V 50/60Hz 1min 同極接點之間 AC1,000V 50/60Hz 1min
震動	耐久	10～55～10Hz 單側振幅0.75mm （重複振幅1.5mm）
	誤動作	10～55～10Hz 單側振幅0.75mm （重複振幅1.5mm）
衝擊	耐久	1,000m/s2
	誤動作	激磁：200m/s2、無激磁：100m/s2
耐久性	機械性	AC1,000萬次以上、DC2,000萬次以上（開閉頻率18,000次/h）
	電氣性	10萬次以上（額定負載開閉頻率1,800次/h）
使用環境溫度		－40～＋70℃ （不可結冰、結露）
使用環境濕度		5～85％RH
重量		約20g

註. 初始值。
＊1. 量測條件：利用DC5V、1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動時間。
＊3. 二極體內藏型的值。
＊4. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊5. 此為繼電器單品的性能。安裝插座時請確認插座的性能。（請參閱「共用插座/鋁軌相關產品」）

國際規格認證額定

國際規格的認證額定值因個別訂定的性能值而異，請務必確認規格後使用。
若訂購標準型號，將為具有UL/CSA、VDE規格認證標章、CE認證的產品。

1極型

型號	操作線圈額定	極數	接點額定	認證開閉次數
G2R-1-S	5～110V DC 6～240V AC	1c	10A 30V DC(Resistive)	6,000次
G2R-1-SN(I)			TV-3(N. O. only)	25,000次
G2R-1-SD
G2R-1-SND(I)

2極型

型號	操作線圈額定	極數	接點額定	認證開閉次數
G2R-2-S	5～110V DC 6～240V AC	2c	TV-3(N. O. only)	25,000次
G2R-2-SN(I)
G2R-2-SD
G2R-2-SND(I)

註. 有關UL/CSA接點認證額定的詳情，請另洽本公司。

1極型

型號	操作線圈額定	極數	接點額定	認證開閉次數
G2R-1-S	3～110V DC 3～240V AC	1c	10A 30V DC(Resistive)	6,000次
G2R-1-SN (I)			TV-3(N. O. only)	25,000次
G2R-1-SD
G2R-1-SND(I)

2極型

型號	操作線圈額定	極數	接點額定	認證開閉次數
G2R-2-S	3～110V DC 3～240V AC	2c	TV-3(N. O. only)	25,000次
G2R-2-SN(I)
G2R-2-SD
G2R-2-SND(I)

型號	操作線圈額定	極數	接點額定	認證開閉次數
G2R-1-S	5、6、12、 24、48、 60、100、 110V DC 6、12、24、 48、50、 100/（110）、 110、120、 200/（220）、 220、230、 240V AC	1c	5A 440V AC(cosΦ ＝1.0) 10A 250V AC(cosΦ ＝1.0) 10A 30V DC(0ms)	100,000次
G2R-1-SN(I)
G2R-1-SD
G2R-1-SND(I)
G2R-2-S		2c	5A 250V AC(cosΦ ＝1.0) 5A 30V DC(0ms)
G2R-2-SN(I)
G2R-2-SD
G2R-2-SND(I)

型號	操作線圈額定	極數	接點額定	認證開閉次數
G2R-1-S	3～110V DC 6～240V AC	1c	10A 250V AC(General Use) 7.5A 250V AC(PF0.4) 10A 30V DC(Resistive) 5A 30V DC(L/R＝7ms)	100,000次
G2R-1-SN(I)
G2R-1-SD
G2R-1-SND(I)
G2R-2-S		2c	5A 250V AC(General Use) 2A 250V AC(PF0.4) 5A 30V DC(Resistive) 3A 30V DC(L/R＝7ms)
G2R-2-SN(I)
G2R-2-SD
G2R-2-SND(I)

（單位：mm）

本體

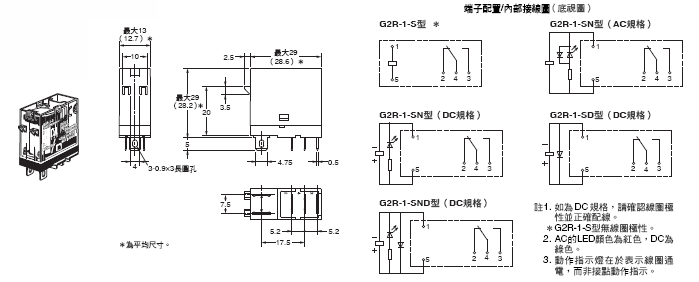

插座式端子型（1c接點）

G2R-1-S型
G2R-1-SD型
G2R-1-SN型
G2R-1-SND型

1731_dm_1

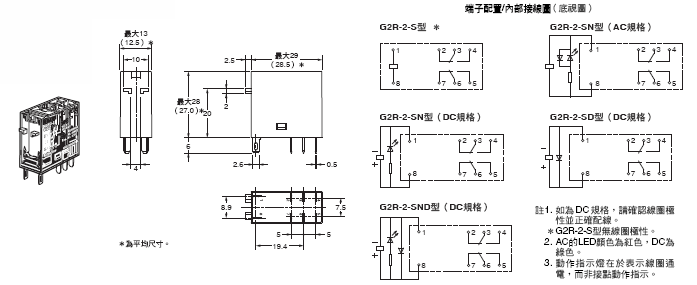

插座式端子型（2c接點）

G2R-2-S型
G2R-2-SD型
G2R-2-SN型
G2R-2-SND型

1731_dm_2

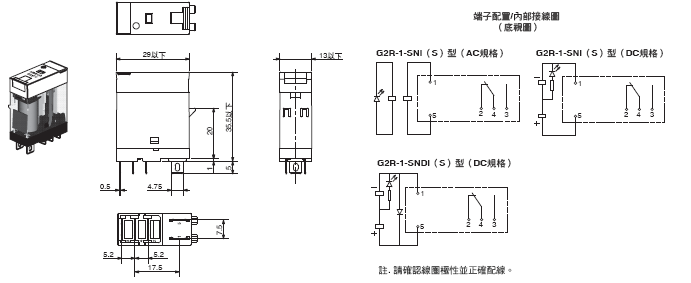

插座式端子型（1c接點）

G2R-1-SNI（S）型
G2R-1-SNDI（S）型

1731_dm_3

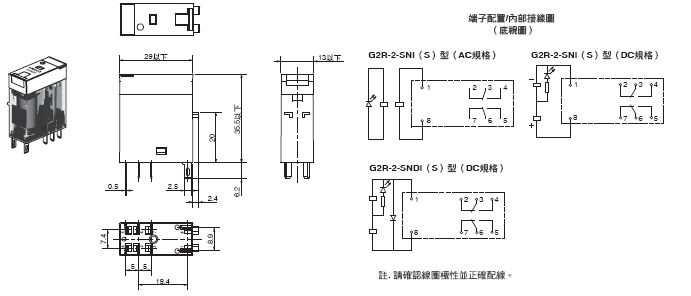

插座式端子型（2c接點）

G2R-2-SNI（S）型
G2R-2-SNDI（S）型

1731_dm_4

選購品（另售）

連接插座

詳細內容請參閱「共用插座/鋁軌相關產品」。

鋁軌安裝用另售配件

詳細內容請參閱「共用插座/鋁軌相關產品」。

連接插座安裝板

請於排列安裝多個連接插座的情形時使用。

適用插座	5個安裝用
P2R-05A	P2R-P
P2R-08A	P2R-P

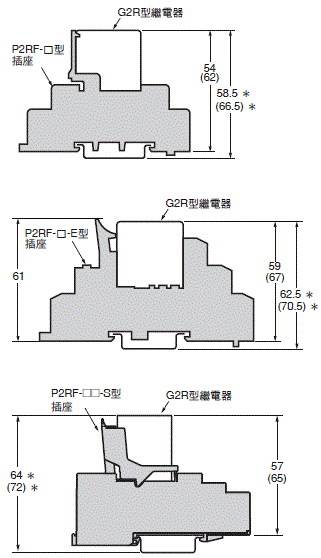

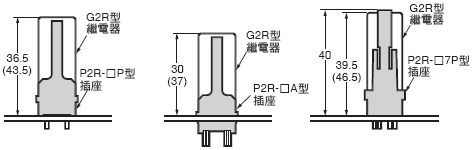

插座安裝高度

1731_dm_5

1731_dm_6

（）的數值為使用附閂鎖桿G2R型時的高度。

＊標記：使用PFP-[]N型支撐鋁軌時的數值。

使用PFP-[]N2型時，高度約比其他產品高9mm左右。
