| 構造 | 插座式端子
 |
印刷電路板用端子
 |
外殼上部安裝型
 |
|||
|---|---|---|---|---|---|---|
| 分類 | 極數 | 附動作指示燈 | 無動作指示燈 | 附閂鎖桿 | ||
| 標準型 (遵循電氣用品安全法) (JAPAN) |
2 | MY2N＊ | MY2＊ | MY2IN(S)＊ | MY2-02 | MY2F |
| 雙點 | MY2ZN | MY2Z | ||||
| 3 | MY3N | MY3 | MY3-02 | MY3F | ||
| 4 | MY4N＊ | MY4＊ | MY4IN(S)＊ | MY4-02 | MY4F | |
| 雙點 | MY4ZN＊ | MY4Z＊ | MY4ZIN(S)＊ | MY4Z-02 | MY4ZF | |
| 線圈突波吸收用 二極體型 (線圈規格僅為DC)  |
2 | MY2N-D2＊ | MY2-D＊ | MY2IN-D2(S)＊ | ―― | ―― |
| 雙點 | MY2ZN-D2 | MY2Z-D | ||||
| 3 | MY3N-D2 | MY3-D | ||||
| 4 | MY4N-D2＊ | MY4-D＊ | MY4IN-D2(S)＊ | |||
| 雙點 | MY4ZN-D2＊ | MY4Z-D＊ | MY4ZIN-D2(S)＊ | |||
| 線圈突波吸收用 CR電路型 (線圈規格僅為AC)  |
2 | MY2N-CR＊ | MY2-CR＊ | ―― | ||
| 4 | MY4N-CR＊ | MY4-CR＊ | MY4IN-CR(S)＊ | |||
| 雙點 | MY4ZN-CR＊ | MY4Z-CR＊ | MY4ZIN-CR(S)＊ | |||
| 高接觸可靠型 | 4 雙點 | ―― | MY4Z-CBG | |||
| 塑膠密封型 | 4 | MYQ4N | MYQ4 | MYQ4-02 | ||
| 雙點 | MYQ4Z | MYQ4Z-02 | ||||
| 閂鎖型 (線圈閂鎖) |
2 | MY2K | MY2K-02 | |||
| 密閉型 | 4 | MY4H | MY4H-0 | |||
| 雙點 | MY4ZH | MY4ZH-0 | ||||
MY
產品特色
最暢銷泛用繼電器，追加檢查電路用附閂鎖桿系列
產品無鉛化，響應環保。
新取得VDE規格（德國）。
改變AC/DC線圈膠帶顏色， 提高AC/DC規格識別性。
新推出便於檢查電路的附閂鎖桿MY(S)系列。
型號構成
註1. 表中的型號通過UL/CSA認證。產品上附有認證標誌。（高接觸可靠型、塑膠密封型、閂鎖型、密閉型除外）
註2. 表中標註＊的型號為新款。
註3. 插座式端子的標準型、線圈突波吸收用二極體型、線圈突波吸收用CR電路型與PYF-E/PYFS （2極、4極）組合已宣告「EC符合標準聲明」。產品上附有「CE標誌」。
註4. 空格部分的商品無法製作。―― 線部分的製作請向經銷商洽詢。
小型電力繼電器-MY2型
| 分類 | 形式 | 額定電壓(V) | |
|---|---|---|---|
| 標準型 | MY2 | AC12、24、100/110、110/120、200/220 | AC220/240 |
| DC12、24、48、100/110 | |||
| 動作指示燈內藏型 | MY2N | AC12、24、100/110、110/120、200/220、220/240 | |
| DC12、24、48、100/110 | |||
| 二極體內藏型 | MY2-D | DC12、24、100/110 | DC48 |
| 二極體/動作指示燈內藏型 | MY2N-D2 | DC12、24、48、100/110 | |
| CR電路內藏型 | MY2-CR | AC100/110、200/220 | AC110/120、220/240 |
| CR電路/動作指示燈內藏型 | MY2N-CR | AC100/110、200/220 | AC110/120、220/240 |
註1. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。
註2. 上述型號、規格為MY新款對象產品。
註3. MY2(N)-CR的非上述電壓規格時，繼電器高度為53mm以下。使用安裝支架時，請參閱第 33 頁選用合適者。
小型電力繼電器-MY2Z型
| 分類 | 型號 | 額定電壓(V) | |
|---|---|---|---|
| 標準型 | MY2Z | AC100/110、110/120、200/220 | AC12、24、220/240 |
| DC12、24、100/110 | DC48 | ||
| 動作指示燈內藏型 | MY2ZN | AC100/110、200/220 | AC12、24、110/120、220/240 |
| DC12、24 | DC48、100/110 | ||
| 二極體內藏型 | MY2Z-D | DC24 | DC12、100/110 |
| 二極體/動作指示燈內藏型 | MY2ZN-D2 | DC12、24、100/110 | |
| CR電路內藏型 | MY2Z-CR | AC200/220 | AC100/110 |
| CR電路/動作指示燈內藏型 | MY2ZN-CR | AC100/110、200/220 | |
註. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。
小型電力繼電器-MY3型
| 分類 | 型號 | 額定電壓(V) | |
|---|---|---|---|
| 標準型 | MY3 | AC24、100/110、110/120、200/220 | AC12、220/240 |
| DC12、24、100/110 | DC48 | ||
| 動作指示燈內藏型 | MY3N | AC24、100/110、110/120、200/220 | AC12、220/240 |
| DC24、100/110 | DC12、48 | ||
| 二極體內藏型 | MY3-D | DC24 | DC12、100/110 |
| 二極體/動作指示燈內藏型 | MY3N-D2 | DC12、24 | DC100/110 |
註. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。
小型電力繼電器-MY4型
| 分類 | 型號 | 額定電壓(V) | |
|---|---|---|---|
| 標準型 | MY4 | AC24、100/110、200/220 | AC12、110/120、220/240 |
| DC12、24、48、100/110 | |||
| 動作指示燈內藏型 | MY4N | AC12、24、100/110、110/120、 200/220、220/240 |
|
| DC12、24、48、100/110 | |||
| 二極體內藏型 | MY4-D | DC12、24、48、100/110 | |
| 二極體/動作指示燈內藏型 | MY4N-D2 | DC12、24、100/110 | DC48 |
| CR電路內藏型 | MY4-CR | AC100/110、200/220 | AC110/120、220/240 |
| CR電路/動作指示燈內藏型 | MY4N-CR | AC100/110、110/120、200/220 | AC220/240 |
註1. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。
註2. 上述型號、規格為MY新款對象產品。
註3. MY4(N)-CR型的非上述電壓規格時，繼電器高度為53mm以下。
使用安裝支架時，請參閱第 33 頁選用合適者。
小型電力繼電器-MY4Z型
| 分類 | 型號 | 額定電壓(V) | |
|---|---|---|---|
| 標準型 | MY4Z | AC100/110、110/120、200/220、220/240 | |
| DC12、24、48、100/110 | |||
| 動作指示燈內藏型 | MY4ZN | AC100/110、200/220、220/240 | AC24、110/120 |
| DC24、100/110 | DC12、48 | ||
| 二極體內藏型 | MY4Z-D | DC24、100/110 | DC12、48 |
| 二極體/動作指示燈內藏型 | MY4ZN-D2 | DC12、24、48、100/110 | |
| CR電路內藏型 | MY4Z-CR | AC100/110、200/220、220/240 | AC110/120 |
| CR電路/動作指示燈內藏型 | MY4ZN-CR | AC100/110、110/120、200/220 | AC220/240 |
註1. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。
註2. 上述型號、規格為MY新款對象產品。
小型電力繼電器-MY(S)型 附閂鎖桿
| 分類 | 接點組成 | 型號 | 額定電壓(V) |
|---|---|---|---|
| 動作指示燈內藏型 | 2 | MY2IN(S) | AC100/110、 200/220 |
| DC12、 24、 48 | |||
| 4 | MY4IN(S) | AC100/110、 200/220 | |
| DC12、 24、 48 | |||
| 4雙點 | MY4ZIN(S) | AC100/110、 200/220 | |
| DC12、 24、 48 | |||
| 線圈突波吸收用 二極體內藏型 | 2 | MY2IN-D2(S) | DC12、 24、 48 |
| 4 | MY4IN-D2(S) | DC12、 24、 48 | |
| 4雙點 | MY4ZIN-D2(S) | DC12、 24、 48 | |
| 線圈突波吸收用 CR電路內藏型 |
4 | MY4IN-CR(S) | AC100/110、 200/220 |
| 4雙點 | MY4ZIN-CR(S) | AC100/110、 200/220 |
註1. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。
註2. 下單時請載明額定電壓，並加註（S）。例：MY2IN AC100/110 （S）

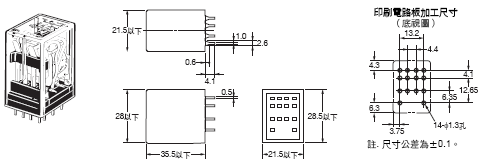

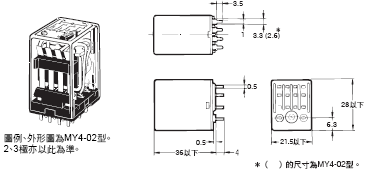

印刷電路板用端子-MY[] -02型
| 極數 | 分類 | 型號 | 額定電壓(V) | |
|---|---|---|---|---|
| 2極 | 單接點型 | MY2-02 | AC100/110、200/220 | AC12、24、110/120、220/240 |
| DC12、24 | DC48、100/110 | |||
| 3極 | 單接點型 | MY3-02 | AC100/110 | AC12、24、110/120、200/220、220/240 |
| DC24 | DC12、48、100/110 | |||
| 4極 | 單接點型 | MY4-02 | AC100/110、200/220 | AC12、24、110/120、220/240 |
| DC12、24、48 | DC100/110 | |||
| 雙接點型 | MY4Z-02 | AC100/110、110/120、200/220 | ||
| DC12、24、48、100/110 | ||||
註. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。

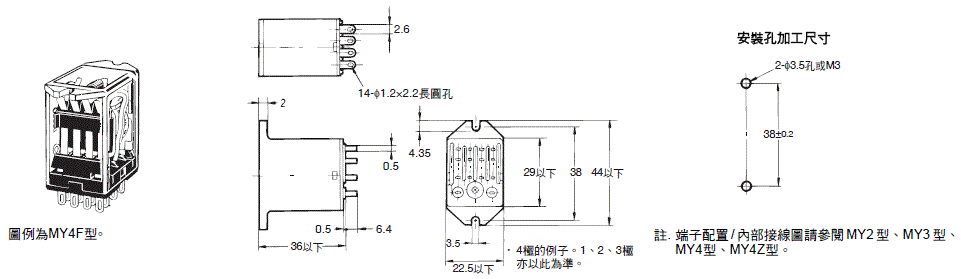

外殼上部安裝-MY[]F型
| 極數 | 分類 | 型號 | 額定電壓(V) | |
|---|---|---|---|---|
| 2極 | 單接點型 | MY2F | AC100/110、200/220 | AC24、110/120、220/240 |
| DC12、24 | DC48、100/110 | |||
| 3極 | 單接點型 | MY3F | AC100/110 | AC24、200/220 |
| DC24 | DC100/110 | |||
| 4極 | 單接點型 | MY4F | AC100/110、200/220 | AC24、110/120 |
| DC12、24 | DC48、100/110 | |||
| 雙接點型 | MY4ZF | ―― | AC200/220 | |
| DC12 | DC24 | |||
註. 有關能否製作非上述線圈規格的電壓及產品規格，請向經銷商洽詢。
小型電力繼電器-MY4Z-CBG型
| 分類 | 型號 | 型號 |
|---|---|---|
| 標準型 | MY4Z-CBG | AC100/110、110/120、200/220 |
| DC12、24、48、100/110 | ||
| 動作指示燈內藏型 | MY4ZN-CBG | AC100/110、200/220 |
| DC24 |
塑膠密封型繼電器-MYQ型
插座式端子、焊接端子
| 種類 | 4極 | ||||||
|---|---|---|---|---|---|---|---|
| 型號 | 額定電壓(V) | ||||||
| 單接 點型 |
標準型 | MYQ4 | AC100/110 | AC110/120 | AC200/220 | AC220/240 | |
| DC24 | |||||||
| 動作指示燈內藏型 | MYQ4N | AC24 | AC100/110 | AC110/120 | AC200/220 | AC220/240 | |
| DC12 | DC24 | DC48 | DC100/110 | ||||
| 雙接 點型 |
標準型 | MYQ4Z | AC100/110 | AC110/120 | AC200/220 | ||
| DC12 | DC24 | ||||||
印刷電路板用端子
| 種類 | 4極 | |||
|---|---|---|---|---|
| 型號 | 額定電壓(V) | |||
| 單接點型 | MYQ4-02 | AC50 | AC200/220 | AC220/240 |
| DC24 | ||||
| 雙接點型 | MYQ4Z-02 | AC100/110 | ||
| DC24 | DC48 | |||
閂鎖繼電器-MYK型
插座式端子、焊接端子
| 極數 | 2極 | |||
|---|---|---|---|---|
| 型號 | 額定電壓(V) | |||
| 標準型 | MY2K | AC12 | ||
| AC24 | ||||
| AC100 | ||||
| AC100/110 | ||||
| DC12 | ||||
| DC24 | ||||
| DC48 | ||||
印刷電路板用端子
| 極數 | 2極 | |||
|---|---|---|---|---|
| 型號 | 額定電壓(V) | |||
| 標準型 | MY2K-02 | AC24 | ||
| AC100 | ||||
| DC12 | ||||
| DC24 | ||||
密封型繼電器-MYH型
插座式端子、焊接端子
| 種類 | 4極 | ||||
|---|---|---|---|---|---|
| 型號 | 額定電壓(V) | ||||
| 單接點型 | MY4H | AC24 | AC100/110 | AC110/120 | |
| DC12 | DC24 | DC48 | DC100/110 | ||
| 雙接點型 | MY4ZH | AC24 | AC100/110 | AC110/120 | |
| DC12 | DC24 | DC48 | DC100/110 | ||
印刷電路板用端子
| 種類 | 4極 | ||
|---|---|---|---|
| 型號 | 額定電壓(V) | ||
| 單接點型 | MY4H-0 | AC110/120 | |
| DC24 | |||
| 雙接點型 | MY4ZH-0 | DC24 | DC100/110 |
選購品（另售）
連接插座、安裝支架選用表
| 型號/種類 | 表面連接插座 | |||
|---|---|---|---|---|
| 鋁軌安裝/螺絲安裝共用 | 螺絲安裝專用 | 免螺絲插座 | ||
| ―― | 端子蓋構造 | ―― | ||
| 螺絲端子尺寸：M3 | 螺絲端子尺寸：M3.5 | |||
| MY2[] | PYF08A (PYC-A1) |
PYF08A-E (PYC-A1) |
PYF08M (PYC-P) |
PYF08S |
| MY2Z[] -CR |
PYF08A (Y92H-3) |
PYF08A-E (Y92H-3) |
||
| MY3[] | PYF11A (PYC-A1) |
|||
| MY4[] MY4(S) MY4Z[] MY4Z -CBG MYQ4[] MY4H MY4ZH MY2K[] |
螺絲端子尺寸：M3 | PYF14S | ||
| PYF14A (PYC-A1) |
PYF14A-E (PYC-A1) |
|||
| 螺絲端子尺寸：M3.5 | ||||
| PYF14T (PYC-A1) |
||||
| 型號/種類 | 背面連接插座 | ||||||
|---|---|---|---|---|---|---|---|
| 焊接端子 | 纏線端子 | 印刷電路板用端子 | |||||
| 無安裝支架 | 附安裝支架 | 無安裝支架 | 附安裝支架 | ||||
| 端子長度25mm | 端子長度20mm | 端子長度25mm | 端子長度20mm | ||||
| MY2[] | PY08 (PYC-P) |
PY08-Y1 | PY08QN (PYC-P) |
PY08QN2 (PYC-P) |
PY08QN-Y1 | PY08QN2-Y1 | PY08-02 (PYC-P) |
| MY2Z[] -CR |
PY08 (PYC-1) |
PY08-Y3 | PY08QN (PYC-1) |
PY08QN2(PYC-1) | PY08-02 (PYC-1) |
||
| MY3[] | PY11 (PYC-P) |
PY11-Y1 | PY11QN (PYC-P) |
PY11QN2 (PYC-P) |
PY11QN-Y1 | PY11QN2-Y1 | PY11-02 (PYC-P) |
| MY4[] MY4(S) MY4Z[] MY4Z -CBG MYQ4[] MY4H MY4ZH MY2K[] |
PY14 (PYC-P) |
PY14-Y1 | PY14QN (PYC-P) |
PY14QN2 (PYC-P) |
PY14QN-Y1 | PY14QN2-Y1 | PY14-02 (PYC-P) |
註1.（）內為適用的安裝支架型號。安裝支架以2支成組販售。惟PYC-P型一組為1支。
註2. PYF[]A-E型為端子蓋構造（手指保護型）。無法使用圓端子，請使用Y端子、針形端子等。
註3. 有關插座繼電器的外觀尺寸，請參閱「共用插座/鋁軌相關產品」。
註4. 安裝支架的型號對應於繼電器高度為36mm以下者。如為繼電器高度為53mm以上者，表面連接插座請與Y92H-3搭配使用，背面連接插座請與PYC-1型搭配使用。（Y92H-3型為2支/組，PYC-1型為1支/組販售。）
註5. 免螺絲插座的詳細內容，請參閱「PYF[][]S/P2RF-[]-S型」。
註6. 插座本體與端子蓋為一體成形。
註7. 如為附閂鎖桿型的繼電器MY[] （S）型與印刷電路板用端子PY[][]-02型及安裝支架PYC-P型的組合，則無法操作閂鎖桿。
註8. 附閂鎖桿型的繼電器MY2 （S）型，建議使用安裝支架PYC-E1型。（MY2 （S）型與PYC-A1型搭配使用時，安裝支架會干擾到閂鎖桿部，而無法操作閂鎖桿。）
插座安裝板（t＝1.6）（單位：mm）
請於排列安裝多個連接插座的情形時使用。
| 項目/適用/插座種類 | 1個 安裝用 | 18個 安裝用 | 36個 安裝用 | |
|---|---|---|---|---|
| 無安裝金具 | PY08、PY08QN(2)、PY11、PY11QN(2)、PY14、PY14QN(2) | PYP-1 | PYP-18 | PYP-36 |
| 附安裝金具 | PY08-Y1、PY08QN(2)-Y1、PY11-Y1、PY11QN(2)-Y1、PY14-Y1、PY14QN(2)-Y1 | |||
上述PYP-1型的最低訂購量為10個。
註. PYP-18型、PYP-36型可切成任意長度使用。
小型電力繼電器-MY2型
額定
操作線圈（標準型）
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 ( 60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9～約1.1 ( 60Hz) |
||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 72.7 | 165 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.3 | 662 | 3.2 | 5.72 | ||||||
| 48 | 17.6 | 2,725 | 10.6 | 21.0 | ||||||
| 100/110 | 8.7/9.6 | 11,440 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註 4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下 為能確實動作，請施加額定值80%以上的電壓。（線圈溫度為＋23℃ 時）
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 5A DC24V 5A |
AC220V 2A DC24V 2A |
| 額定通電電流 | 5A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 5A | |
| 接點組成 | 2c | |
| 接點機構 | 單點 | |
| 接點材料 | Ag | |
| 種類 | 標準型 | 動作指示燈/二極體/CR內藏型 |
|---|---|---|
| 使用環境溫度 ＊1 | -55～+70℃ | -55～+60℃ ＊2 |
| 使用環境濕度 | 5～85%RH | |
＊1. 不結冰、結露。
＊2. 受限於二極體的接點溫度及所使用的元件。
性能
| 種類 | 標準型 | 動作指示燈內藏型 | CR電路內藏型 | 二極體內藏型 | 動作指示燈/二極體內藏型 | 動作指示燈/CR電路內藏型 | |
|---|---|---|---|---|---|---|---|
| 接觸電阻 ＊1 | 50ms以下 | ||||||
| 動作時間 ＊2 | 20ms以下 | ||||||
| 復歸時間 ＊2 | 20ms以下 | ||||||
| 最大開閉 頻率 | 機械性 | 18,000次/h | |||||
| 額定負載 | 1,800次/h | ||||||
| 絶縁抵抗 ＊3 | 100MΩ以上 | ||||||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | |||||
| 異極接點之間 | |||||||
| 同極接點之間 | AC1,000V 50/60Hz 1min | ||||||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |||||
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||||||
| 衝擊 | 耐久 | 1,000m/s2 | |||||
| 誤動作 | 200m/s2 | ||||||
| 耐久性 | 機械性 | AC5,000萬次以上 DC1億次以上 (開閉頻率18,000次/h) |
|||||
| 電氣性 ＊4 | 50萬次以上(額定負載、開閉頻率1,800次/h) | ||||||
| 極數 | 2極 |
|---|---|
| 故障率P水準(參考值)＊5 | DC5V 1mA |
| 重量 | 約35g |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。
小型電力繼電器- MY2Z型
額定
操作線圈（標準型）
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 ( 60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9～約1.1 ( 60Hz) |
||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 75 | 160 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.9 | 650 | 3.2 | 5.72 | ||||||
| 48 | 18.5 | 2,600 | 10.6 | 21.0 | ||||||
| 100/110 | 9.1/10 | 11,000 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。 為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 5A DC24V 5A |
AC220V 2A DC24V 2A |
| 額定通電電流 | 5A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 5A | |
| 接點機構 | 2c | |
| 接點機構 | 雙點 | |
| 接點材料 | 電鍍Au+Ag | |
| 種類 | 標準型 | 動作指示燈/二極體/CR內藏型 |
|---|---|---|
| 使用環境溫度 ＊1 | -55～+70°C | -55～+60°C ＊2 |
| 使用環境濕度 | 5～85%RH | |
＊1. 不結冰、結露。
＊2. 受限於二極體的接點溫度及所使用的元件。
性能
| 種類 | 標準型 | 動作指示燈內藏型 | 二極體內藏型 | 動作指示燈/二極體內藏型 | CR電路內藏型 | CR電路/動作指示內藏型 | |
|---|---|---|---|---|---|---|---|
| 接觸電阻 ＊1 | 50mΩ以下 | ||||||
| 動作時間 ＊2 | 20ms以下 | ||||||
| 復歸時間 ＊2 | 20ms以下 | ||||||
| 最大開閉 頻率 | 機械性 | 18,000次/h | |||||
| 額定負載 | 1,800次/h | ||||||
| 絕緣阻抗＊3 | 100MΩ以上 | ||||||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | |||||
| 異極接點之間 | |||||||
| 同極接點之間 | AC1,000V 50/60Hz 1min | ||||||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |||||
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||||||
| 衝擊 | 耐久 | 1,000m/s2 | |||||
| 誤動作 | 200m/s2 | ||||||
| 耐久性 | 機械性 | 5,000萬次以上(開閉頻率度18,000次/h) | |||||
| 電氣性 ＊4 | 20萬次以上(額定負載、開閉頻率1,800次/h) | ||||||
| 極數 | 2極 |
|---|---|
| 故障率P水準(參考值)＊5 | DC1V 100μA |
| 重量 | 約35g |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。
小型電力繼電器-MY3型
額定
操作線圈（標準型）
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 ( 60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9～約1.1 ( 60Hz) |
||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 75 | 160 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.9 | 650 | 3.2 | 5.72 | ||||||
| 48 | 18.5 | 2,600 | 10.6 | 21.0 | ||||||
| 100/110 | 9.1/10 | 11,000 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 5A DC24V 5A |
AC220V 2A DC24V 2A |
| 額定通電電流 | 5A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 5A | |
| 接點組成 | 3c | |
| 接點機構單點 | 單點 | |
| 接點材料Ag | Ag | |
| 種類 | 標準型 | 動作指示燈、 二極體 |
|---|---|---|
| 使用環境溫度 ＊1 | -55～+70℃ | -55～+60℃ ＊2 |
| 使用環境濕度 | 5～85%RH | |
＊1. 不結冰、結露。
＊2. 受限於二極體的接點溫度及所使用的元件。
性能
| 種類 | 標準型 | 動作指示燈內藏型 | 二極體內藏型 | 動作指示燈/ 二極體內藏型 |
|
|---|---|---|---|---|---|
| 接觸電阻 ＊1 | 50mΩ以下 | ||||
| 動作時間 ＊2 | 20ms以下 | ||||
| 復歸時間 ＊2 | 20ms以下 | ||||
| 最大開閉 頻率 | 機械性 | 18,000次/h | |||
| 額定負載 | 1,800次/h | ||||
| 絕緣阻抗 ＊3 | 100MΩ以上 | ||||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | |||
| 異極接點之間 | |||||
| 同極接點之間 | AC1,000V 50/60Hz 1min | ||||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |||
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||||
| 衝擊 | 耐久 | 1,000m/s2 | |||
| 誤動作 | 200m/s2 | ||||
| 耐久性 | 機械性 | AC5,000萬次以上 DC1億次以上 (開閉頻率18,000次/h) |
|||
| 電氣性 ＊4 | 50萬次以上(額定負載、開閉頻率1,800次/h) | ||||
| 極數 | 3極 |
|---|---|
| 故障率P水準(參考值)＊5 | DC5V 1mA |
| 重量 | 約35g |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。
小型電力繼電器-MY4型
額定
操作線圈（標準型）
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 ( 60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9～約1.1 ( 60Hz) |
||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 72.7 | 165 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.3 | 662 | 3.2 | 5.72 | ||||||
| 48 | 17.6 | 2,725 | 10.6 | 21.0 | ||||||
| 100/110 | 8.7/9.6 | 11,440 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 商品具有些微差異，實際值在80%以下。
＊1. 商品具有個別偏差，實效值偏移至80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosΦ =0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
| 額定通電電流 | 3A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 3A | |
| 接點組成 | 4c | |
| 接點機構 | 雙點 | |
| 接點材料 | Au包覆+Ag合金 | |
| 種類 | 標準型 | 動作指示燈/ 二極體/CR內藏型 |
|---|---|---|
| 使用環境溫度 ＊1 | -55～+70℃ | -55～+60℃ ＊2 |
| 使用環境濕度 | 5～85%RH | |
＊1. 不結冰、結露。
＊2. 受限於二極體的接點溫度及所使用的元件。
性能
| 種類 | 標準型 | 動作指示燈內藏型 | CR電路內藏型 | 二極體內藏型 | 動作指示燈/二極體內藏型 | 動作指示燈/CR電路內藏型 | |
|---|---|---|---|---|---|---|---|
| 接觸電阻 ＊1 | 50mΩ以下 | ||||||
| 動作時間 ＊2 | 20ms以下 | ||||||
| 復歸時間 ＊2 | 20ms以下 | ||||||
| 最大開閉 頻率 | 機械性 | 18,000次/h | |||||
| 額定負載 | 1,800次/h | ||||||
| 絕緣阻抗 ＊3 | 100MΩ以上 | ||||||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | |||||
| 異極接點之間 | |||||||
| 同極接點之間 | AC1,000V 50/60Hz 1min | ||||||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |||||
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||||||
| 衝擊 | 耐久 | 1,000m/s2 | |||||
| 誤動作 | 200m/s2 | ||||||
| 耐久性 | 機械性 | AC5,000萬次以上 DC1億次以上 (開閉頻率 18,000次/h) |
|||||
| 電氣性 ＊4 | 20萬次以上 (額定負載、開閉頻率 1,800次/h) |
||||||
| 項目 極數 | 4極 |
|---|---|
| 故障率P水準(參考值)＊5 | DC1V 1mA |
| 重量 | 約35g |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法 。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。
參考資料
實際負載耐久性一覽
（有關一般特性，請參閱第 20 頁）
| 型號 | 負載種類 | 條件 | 開閉頻率 | 電氣壽命 (萬次以上) |
|---|---|---|---|---|
| MY4 DC24V | AC磁性開關 | AC100V 35VA 接通時4A、定態0.35A |
ON: 1s OFF: 3s |
50 |
| DC電磁閥 | DC24V 40W 定態1.6A L/R=10ms 連接突波吸收二極管 |
ON: 0.5s OFF: 1.5s |
50 | |
| DC24V 20W 定態0.8A L/R=10ms 連接突波吸收二極管 |
ON: 0.5s OFF: 1.5s |
100 |
小型電力繼電器-MY4Z型
額定
操作線圈（標準型）
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 ( 60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9～約1.1 ( 60Hz) |
||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 72.7 | 165 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.3 | 662 | 3.2 | 5.72 | ||||||
| 48 | 17.6 | 2,725 | 10.6 | 21.0 | ||||||
| 100/110 | 8.7/9.6 | 11,440 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosΦ =0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
| 額定通電電流 | 3A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 3A | |
| 接點組成 | 4c | |
| 接點機構 | 雙點 | |
| 接點材料 | Au包覆+Ag合金 | |
| 種類 | 標準型 | 動作指示燈/ 二極體/CR內藏型 |
|---|---|---|
| 使用環境溫度 ＊1 | -55～+70℃ | -55～+60℃ ＊2 |
| 使用環境濕度 | 5～85%RH | |
＊1. 不結冰、結露。
＊2. 受限於二極體的接點溫度及所使用的元件。
性能
| 種類 | 標準型 | 動作指示燈內藏型 | CR電路內藏型 | 二極體內藏型 | 動作指示燈/二極體內藏型 | 動作指示燈/CR電路內藏型 | |
|---|---|---|---|---|---|---|---|
| 接觸電阻 ＊1 | 50mΩ以下 | ||||||
| 動作時間 ＊2 | 20ms以下 | ||||||
| 復歸時間 ＊2 | 20ms以下 | ||||||
| 最大開閉 頻率 | 機械性 | 18,000次/h | |||||
| 額定負載 | 1,800次/h | ||||||
| 絕緣阻抗 ＊3 | 100MΩ以上 | ||||||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | |||||
| 異極接點之間 | |||||||
| 同極接點之間 | AC1,000V 50/60Hz 1min | ||||||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |||||
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||||||
| 衝擊 | 耐久 | 1,000m/s2 | |||||
| 誤動作 | 200m/s2 | ||||||
| 耐久性 | 機械性 | 2,000萬次以上 (開閉頻率 18,000次/h) |
|||||
| 電氣性 ＊4 | 10萬次以上 (額定負載、開閉頻率 1,800次/h) |
||||||
| 極數 | 4極 |
|---|---|
| 故障率P水準(參考值)＊5 | DC1V 100μA |
| 重量 | 約35g |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法 。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。
小型電力繼電器-MY(S)型 附閂鎖桿
額定
操作線圈
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗 (Ω) |
線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約0.9～約1.1 (60Hz) |
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| DC | 12 | 75 | 160 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 37.7 | 636 | 3.2 | 5.72 | ||||||
| 48 | 18.8 | 2,560 | 10.6 | 21 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 極數 | 2極 | 4極 | 4極雙接點型 | |||
|---|---|---|---|---|---|---|
| 負載 | 電阻負載 (cosΦ＝1) |
電感負載 (cosΦ＝0.4、 L/R＝7ms) |
電阻負載 (cosΦ＝1) |
電感負載 (cosΦ＝0.4、 L/R＝7ms) |
電阻負載 (cosΦ＝1) |
電感負載 (cosΦ＝0.4、 L/R＝7ms) |
| 額定負載 | AC250V 5A DC30V 5A |
AC250V 2A DC30V 2A |
AC250V 3A DC30V 3A |
AC250V 0.8A DC30V 1.5A |
AC250V 3A DC30V 3A |
AC250V 0.8A DC30V 1.5A |
| 額定通電電流 | 10A ＊ | 5A ＊ | ||||
| 最大接點電壓 | AC250V、 DC125V | |||||
| 最大接點電流 | 10A | 5A | ||||
| 接點組成 | 單點 | 單點 | 雙點 | |||
| 接點材料 | Ag | Au包覆+Ag合金 | Au包覆+Ag合金 | |||
＊使用插座時，請勿超過插座額定通電電流。
| 種類 | 動作指示燈/二極體/CR內藏型 |
|---|---|
| 使用環境溫度 ＊1 | -55～+70℃ ＊2 |
| 使用環境濕度 | 5～85%RH |
＊1. 不結冰、結露。
＊2. 受限於二極體的接點溫度及所使用的元件。
性能
| 種類 | 2極 | 4極 | 4極(雙點) | |
|---|---|---|---|---|
| 接觸電阻 ＊1 | 100mΩ以下 | |||
| 動作時間 ＊2 | 20ms以下 | |||
| 復歸時間 ＊2 | 20ms以下 | |||
| 最大開閉 頻率 | 機械性 | 18,000次/h | ||
| 額定負載 | 1,800次/h | |||
| 絕緣阻抗 ＊3 | 1,000MΩ以上 | |||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | ||
| 異極接點之間 | ||||
| 同極接點之間 | AC1,000V 50/60Hz 1min | |||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |||
衝擊 |
耐久 | 1,000m/s2 | ||
| 誤動作 | 200m/s2 | |||
| 耐久性 | 機械性 | AC5,000萬次以上 DC1億次以上(開閉頻率18,000次/h) | 2,000萬次以上(開閉頻率18,000次/h) | |
| 電氣性 ＊4 | 50萬次以上 (額定負載、開閉頻率1,800次/h) |
20萬次以上 (額定負載、開閉頻率1,800次/h) |
10萬次以上 (額定負載、開閉頻率1,800次/h) |
|
| 故障率P水準(參考值)＊5 | DC5V 1mA | DC1V 1mA | DC1V 100μA | |
| 質量重量 | 約35g | |||
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。
印刷電路板用端子 -MY[] -02型
額定
操作線圈（標準型）
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 ( 60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9～約1.1 ( 60Hz) |
||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 75 | 160 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.9 | 650 | 3.2 | 5.72 | ||||||
| 48 | 18.5 | 2,600 | 10.6 | 21.0 | ||||||
| 100/110 | 9.1/10 | 11,000 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 極數 | 2、3極 | 4極 | 4極雙接點型 | |||
|---|---|---|---|---|---|---|
| 負載 | 電阻負載 | 電感負載 (cosΦ =0.4、 L/R=7ms) |
電阻負載 | 電感負載 (cosΦ =0.4、 L/R=7ms) |
電阻負載 | 電感負載 (cosΦ =0.4、 L/R=7ms) |
| 額定負載 | AC220V 5A DC24V 5A |
AC220V 2A DC24V 2A |
AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
| 額定通電電流 | 5A | 3A | 3A | |||
| 最大接點電壓 | AC250V DC125V | AC250V DC125V | AC250V DC125V | |||
| 最大接點電流 | 5A | 3A | 3A | |||
| 接點組成 | 2c、3c | 4c | 4c | |||
| 接點機構 | 單點 | 單點 | 雙點 | |||
| 接點材料 | Ag | 電鍍Au+Ag | 電鍍Au+Ag | |||
| 種類 | 標準型 |
|---|---|
| 使用環境溫度＊ | -55～+70℃ |
| 使用環境濕度 | 5～85%RH |
＊不結冰、結露。
性能
| 極數 | 2、3極 | 4極 | 4極雙接點型 | |
|---|---|---|---|---|
| 接觸電阻 ＊1 | 50mΩ以下 | |||
| 動作時間 ＊2 | 20ms以下 | |||
| 復歸時間 ＊2 | 20ms以下 | |||
| 最大開閉 頻率 | 機械性 | 18,000次/h | ||
| 額定負載 | 1,800次/h | |||
| 絕緣阻抗 ＊3 | 100MΩ以上 | |||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | ||
| 異極接點之間 | ||||
| 同極接點之間 | AC1,000V 50/60Hz 1min | |||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |||
| 衝擊 | 耐久 | 1,000m/s2 | ||
| 誤動作 | 200m/s2 | |||
| 耐久性 | 機械性 | AC5,000萬次以上 DC1億次以上 (開閉頻率 18,000次/h) |
AC2,000萬次以上 (開閉頻率 18,000次/h) |
|
| 電氣性 ＊4 | 50萬次以上 (額定負載、開閉頻率 1,800次/h) |
20萬次以上 (額定負載、開閉頻率 1,800次/h) |
10萬次以上 (額定負載、開閉頻率 1,800次/h) |
|
| 極數 | 2、3極 | 4極 | 4極雙接點型 |
|---|---|---|---|
| 故障率P水準(參考值)＊5 | DC5V 1mA | DC1V 1mA | DC1V 100μA |
| 重量 | 約35g | ||
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。

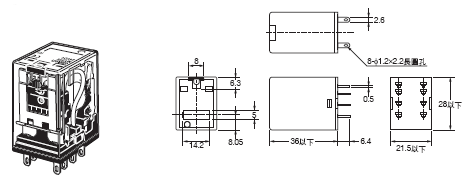

外殼上部安裝-MY[] F型
額定
操作線圈（標準型）
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗 (Ω) |
線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2(60Hz) |
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 約0.9～約1.1 (60Hz) |
||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 75 | 160 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.9 | 650 | 3.2 | 5.72 | ||||||
| 48 | 18.5 | 2,600 | 10.6 | 21.0 | ||||||
| 100/110 | 9.1/10 | 11,000 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 極數 | 2、3極 | 4極 | ||
|---|---|---|---|---|
| 負載 | 電阻負載 | 電感負載 (cosΦ =0.4、 L/R=7ms) |
電阻負載 | 電感負載 (cosΦ =0.4、 L/R=7ms) |
| 額定負載 | AC220V 5A DC24V 5A |
AC220V 2A DC24V 2A |
AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
| 額定通電電流 | 5A | 3A | ||
| 最大接點電壓 | AC250V DC125V | AC250V DC125V | ||
| 最大接點電流 | 5A | 3A | ||
| 接點組成 | 2c、3c | 4c | ||
| 接點機構 | 單點 | 單點 | ||
| 接點材料 | Ag | 電鍍Au+Ag | ||
| 種類 | 標準型 |
|---|---|
| 使用環境溫度＊ | -55～+70℃ |
| 使用環境濕度 | 5～85%RH |
＊不結冰、結露。
性能
| 極數 | 2、3極 | 4極 | |
|---|---|---|---|
| 接觸電阻 ＊1 | 50mΩ以下 | ||
| 動作時間 ＊2 | 20ms以下 | ||
| 復歸時間 ＊2 | 20ms以下 | ||
| 最大開閉 頻率 | 機械性 | 18,000次/h | |
| 額定負載 | 1,800次/h | ||
| 絕緣阻抗 ＊3 | 100MΩ以上 | ||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | |
| 異極接點之間 | |||
| 同極接點之間 | AC1,000V 50/60Hz 1min | ||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | ||
| 衝擊 | 耐久 | 1,000m/s2 | |
| 誤動作 | 200m/s2 | ||
| 耐久性 | 機械性 | AC5,000萬次以上 DC1億次以上 (開閉頻率 18,000次/h) |
|
| 電氣性 ＊4 | 50萬次以上 (額定負載、開閉頻率 1,800次/h) |
20萬次以上 (額定負載、開閉頻率 1,800次/h) |
|
| 極數 | 2、3極 | 4極 |
|---|---|---|
| 故障率P水準(參考值)＊5 | DC5V 1mA | DC1V 1mA |
| 重量 | 約35g | |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。

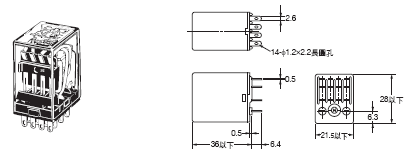

小型電力繼電器-MY4Z-CBG型
額定
操作線圈
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗(Ω) | 線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約0.9～約1.1 (60Hz) |
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 9.9/10.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| DC | 12 | 75 | 160 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.9 | 650 | 3.2 | 5.72 | ||||||
| 48 | 9.1/10 | 11,000 | 45.60 | 86.20 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。（60Hz時）
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 1A DC24V 1A |
AC220V 0.3A DC24V 0.5A |
| 額定通電電流 | 1A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 1A | 1A |
| 接點機構 | 雙接點 | |
| 接點材料 | Au包覆+AgPd | |
性能
| 接觸電阻 ＊1 | 100mΩ以下 | |
|---|---|---|
| 動作時間 ＊2 | 20ms以下 | |
| 復歸時間 ＊2 | 20ms以下 | |
| 最大開閉 頻率 | 機械性 | 18,000次/h |
| 電氣性 | 1,800次/h | |
| 絕緣阻抗＊3 | 100MΩ | |
| 線圈和接點之間 | AC2,000V 50/60Hz 1min | |
| 耐電壓 | 異極接點之間 | |
| 同極接點之間 | AC700V 50/60Hz 1min | |
| 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |
| 震動 | 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) |
| 耐久 | 1,000m/s2 | |
| 衝擊 | 誤動作 | 200m/s2 |
| 機械性 | 500萬次以上(開閉頻率度18,000次/h) | |
| 耐久性 | 電氣性 ＊4 | 5萬次以上(開閉頻率1,800次/h)額定負載 |
| 故障率P水準(參考值)＊5 | DC1V 100μA | |
| 使用環境溫度 | -25～+70℃(不結冰、結露) | |
| 使用環境濕度 | 5～85%RH | |
| 重量 | 約35g | |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計量測與耐電壓相同的項目。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。

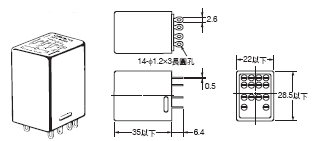

塑膠密封型繼電器- MYQ型
額定
操作線圈
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗 (Ω) |
線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 (60Hz) |
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | |||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 91.07 | |||||
| 220/240 | 4.8/5.3 | 4.2/4.6 | 18,790 | 83.5 | 136.4 | |||||
| DC | 12 | 75 | 160 | 0.734 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.9 | 650 | 3.2 | 5.72 | ||||||
| 48 | 18.5 | 2,600 | 10.6 | 21.0 | ||||||
| 100/110 | 9.1/10 | 11,000 | 45.6 | 86.0 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋ 23℃ 時的值，公差為AC 額定電流＋ 15%、－ 20%，DC 線圈阻抗±15%。
註2. AC線圈阻抗、線圈電感為參考值。
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 項目 | 電阻負載 | 電感負載(cosφ=0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 1A DC24V 1A | AC220V 0.5A DC24V 0.5A |
| 額定通電電流 | 1A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 1A | |
| 最大開關容量(參考值) | 220VA 24W | 110VA 12W |
| 故障率P水準(參考值)＊ | 單接點型：DC1V 1mA，雙接點型：DC1V 100μA | |
| 接點機構 | 單點/雙點 | |
| 接點材料 | 電鍍Au+Ag | |
＊此值為開閉頻率120次/min時的值。
| 使用環境溫度 | -55～+60℃ ＊ |
|---|---|
| 使用環境濕度 | 5～85%RH |
＊不結冰、結露。
性能
| 接觸電阻 ＊1 | 50mΩ以下 | |
|---|---|---|
| 動作時間 ＊2 | 20ms以下 | |
| 復歸時間 ＊2 | 20ms以下 | |
| 最大開閉 頻率 | 機械性 | 18,000次/h |
| 額定負載 | 1,800次/h | |
| 線圈和接點之間 | AC1,500V 50/60Hz 1min | |
| 耐電壓 | 異極接點之間 | AC1,500V 50/60Hz 1min |
| 同極接點之間 | AC1,000V 50/60Hz 1min | |
| 絕緣阻抗＊3 | 100MΩ以上 | |
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) |
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |
| 衝擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 200m/s2 | |
| 耐久性 | 機械性 | AC用5,000萬次(500萬次＊4)以上 DC用1億次(500萬次＊4)以上(開閉頻率18,000次/h) |
| 電氣性 ＊5 | 20萬次以上(10萬次＊4)(額定負載開閉頻率1,800次/h) | |
| 重量 | 約35g | |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V 絕緣阻抗計量測與耐電壓相同的項目。
＊4. 雙接點型。
＊5. 環境溫度條件：＋23℃
閂鎖繼電器-MYK型
額定
操作線圈
| 額定電壓(V) | 設置線圈 | 重置線圈 | 設置電壓 (Ｖ) |
重置電壓 (Ｖ) |
最大容許電壓 (V) |
消耗電力(VA、W) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定電流(mA) | 線圈阻抗(Ω) | 額定電流(mA) | 線圈阻抗(Ω) | 設置線圈 | 重置線圈 | |||||||
| 50Hz | 60Hz | 50Hz | 60Hz | |||||||||
| AC | 12 | 57 | 56 | 72 | 39 | 38.2 | 130 | 80%以下 | 80%以下 | 額定電壓的 110%以下 |
約0.6～約0.9 (60Hz) |
約0.2～約0.5 (60Hz) |
| 24 | 27.4 | 26.4 | 320 | 18.6 | 18.1 | 550 | ||||||
| 100 | 7.1 | 6.9 | 5400 | 3.5 | 3.4 | 3000 | ||||||
| DC | 12 | 110 | 110 | 50 | 235 | 約1.3 | 約0.6 | |||||
| 24 | 52 | 470 | 25 | 940 | ||||||||
| 48 | 27 | 1800 | 16 | 3000 | ||||||||
註1. AC用的額定電流為透過半波整流以DC電流計測量的值。
註2. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註3. AC線圈阻抗為參考值。
註4. 動作特性為線圈溫度＋23℃ 時的值。
註5. 最大容許電壓為環境溫度＋23℃ 時的值。
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
|---|---|---|
| 額定負載 | AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
| 額定通電電流 | 3A | |
| 最大接點電壓 | AC250V DC125V | |
| 最大接點電流 | 3A | 3A |
| 接點機構 | 單點 | |
| 接點材料 | 電鍍Au+Ag | |
| 使用環境溫度 | -55～+60℃ ＊ |
|---|---|
| 使用環境濕度 | 5～85%RH |
＊不結冰、結露。
性能
| 接觸電阻 ＊1 | 50mΩ以下 | |
|---|---|---|
| 設置 | 時間＊2 | AC30ms以下、DC15ms以下 |
| 最小脈衝寬度 | AC60ms、DC30ms | |
| 重置 | 時間＊2 | AC30ms以下、DC15ms以下 |
| 最小脈衝寬度 | AC60ms、DC30ms | |
| 最大開閉 頻率 | 機械性 | 18,000次/h |
| 額定負載 | 1,800次/h | |
| 絕緣阻抗 ＊3 | 100MΩ | |
| 耐電壓 | 線圈和接點之間 | AC1,500V 50/60Hz 1min |
| 異極接點之間 | ||
| 同極接點之間 | AC1,000V 50/60Hz 1min | |
| 設置/重置線圈 之間 | ||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) |
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |
| 衝擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 200m/s2 | |
| 耐久性 | 機械性 | 1億次以上(開閉頻率18,000次/h) |
| 電氣性＊4 | 20萬次以上(額定負載開閉頻率1,800次/h) | |
| 故障率P水準(參考值)＊5 | DC1V 1mA | |
| 重量 | 約30g | |
註. 上述為初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
＊3. 量測條件：以DC500V絕緣阻抗計量測與耐電壓相同的項目。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率120次/min時的值。

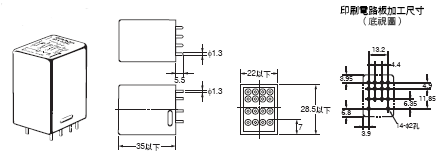

密封型繼電器-MYH型
額定
操作線圈
| 額定電壓(V) | 額定電流(mA) | 線圈阻抗 (Ω) |
線圈電感(H) | 動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (VA、W) |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 電樞OFF | 電樞ON | |||||||
| AC | 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | 80%以下 ＊1 |
30%以上 ＊2 |
額定電壓的 110% |
約1.0～約1.2 (60Hz) |
| 100/110 | 11.7/12.9 | 10/11 | 3,750 | 14.54 | 24.6 | |||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| DC | 12 | 75 | 160 | 0.73 | 1.37 | 10%以上 ＊2 |
約0.9 | |||
| 24 | 36.9 | 650 | 3.2 | 5.72 | ||||||
| 48 | 18.5 | 2,600 | 10.6 | 21.0 | ||||||
| 100/110 | 9.1/10 | 11,000 | 45.6 | 86.2 | ||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15%、－20%，DC線圈阻抗±15%。
註2. AC線圈阻抗、電感為參考值。
註3. 動作特性為線圈溫度＋23℃ 時的值。
註4. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80%以下。為能確實動作，請施加額定值80%以上的電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開閉部（接點部）
| 負載 | 單接點型 | 雙接點型 | ||
|---|---|---|---|---|
| 電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
電阻負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
|
| 額定負載 | AC110V 3A DC24V 3A |
AC110V 0.8A DC24V 1.5A |
AC110V 3A DC24V 3A |
AC110V 0.8A DC24V 1.5A |
| 額定通電電流 | 3A | 3A | ||
| 最大接點電壓 |
AC125V DC125V |
AC125V DC125V |
||
| 最大接點電流 | 3A | 3A | ||
| 接點機構 | 單點 | 雙點 | ||
| 接點材料 | 電鍍Au+Ag | |||
| 使用環境溫度 | -25～+60℃ ＊ |
|---|---|
| 使用環境濕度 | 5～85%RH |
＊不結冰、結露。
性能
| 接觸電阻 ＊1 | 50mΩ以下 | |
|---|---|---|
| 動作時間 ＊2 | 20ms以下 | |
| 復歸時間 ＊2 | 20ms以下 | |
| 最大開閉 頻率 | 機械性 | 18,000次/h |
| 額定負載 | 1,800次/h | |
| 絕緣阻抗 ＊3 | 100MΩ以上 | |
| 耐電壓 | 線圈和接點之間 |
AC1,000V 50/60Hz 1min (同極接點之間為AC700V)) |
| 異極接點之間 | ||
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) |
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |
| 衝擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 200m/s2 | |
| 耐久性 | 機械性 |
5,000萬次(500萬次＊4)以上 (開閉頻率18,000次/h) |
| 電氣性＊5 |
10萬次(5萬次＊4)以上 (額定負載開閉頻率1,800次/h) |
|
| 故障率P水準(參考值)＊6 | 單接點：DC1V 100μA 雙接點：DC100mV 100μA |
|
| 重量 | 約50g | |
註. 初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計量測與耐電壓相同的項目。
＊4. 雙接點型。
＊5. 環境溫度條件：＋23℃
＊6. 此值為開閉頻率120次/min時的值。
（單位：mm）

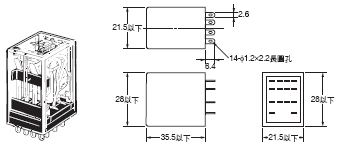

小型電力繼電器-MY2型
MY2型、MY2N型、MY2-D型、MY2N-D2型 MY2-CR型、MY2N-CR型
小型電力繼電器-MY2Z型
MY2Z型、MY2ZN型、MY2Z-D型、MY2ZN-D2型 MY2Z-CR型、MY2ZN-CR型
＊MY2Z-CR型/MY2ZN-CR型的尺寸為 53以下。
小型電力繼電器-MY3型
MY3型、MY3N型、MY3-D型、MY3N-D2型
小型電力繼電器-MY4型
MY4型、MY4N型、MY4-D型、MY4N-D2型 MY4-CR型、MY4N-CR型
小型電力繼電器-MY4Z型
MY4Z型、MY4ZN型、MY4Z-D型、MY4ZN-D2型 MY4Z-CR型、MY4ZN-CR型

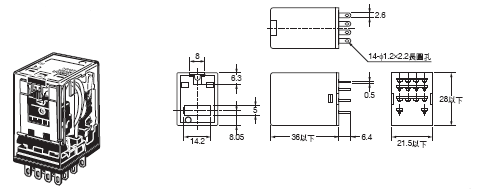

小型電力繼電器 MY(S)型 附閂鎖桿
MY2IN（S）型
MY2IN-D2（S）型
MY4（Z）IN（S）型
MY4（Z）IN-D2（S）型
MY4（Z）IN-CR（S）型
印刷電路板用端子 MY[] -02型
MY[]-02型
外殼上部安裝 MY[] F型
MY[]F型
小型電力繼電器-MY4Z-CBG型
MY4Z-CBG型
塑膠密封型繼電器 -MYQ型
插座式端焊接端子
MYQ4 （Z）（N）型
印刷電路板用端子
MYQ4 （Z） -02型
閂鎖繼電器-MYK型
插座式端子
焊接端子
MY2K型
印刷電路板用端子
MY2K-02型
密封型繼電器-MYH型
插座式端子
焊接端子
MY4 （Z） H型
印刷電路板用端子
MY4 （Z） H-0型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 MY 規格說明書 |
- [10759KB] |
2021年3月12日
20210312
|
MY 規格說明書 |
| Push-In Plus端子台系列 型錄 |
SGFR-219-TW5 [5309KB] |
2019年11月19日
20191119
|
Push-In Plus端子台系列 型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| MY/MYK/MYQ·MYH Data Sheet |
J219-E1-13 [19254KB] |
Jul 01, 2022
20220701
|
MY/MYK/MYQ·MYH Data Sheet |
| Push-In Plus Terminal Block Series Pamphlet |
J213-E1-07 [5031KB] |
Oct 18, 2019
20191018
|
Push-In Plus Terminal Block Series Pamphlet |
| PYF-[][]-PU/PTF-[][]-PU/P2RF-[][]-PU Data Sheet |
J212-E1-05 [3168KB] |
Dec 01, 2021
20211201
|
PYF-[][]-PU/PTF-[][]-PU/P2RF-[][]-PU Data Sheet |
| Predictive Maintenance Solutions Catalog Vol.4 |
Y239-E1-01 [7711KB] |
Jun 21, 2021
20210621
|
Predictive Maintenance Solutions Catalog Vol.4 |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
