G9SA
產品特色
更為小型，系列產品更加豐富
提供寬45mm、3極、5極、3極＋OFF延遲2極、 雙手控制器。
此外，亦提供寬17.5mm的3極、OFF延遲3極的增設模組。
可快速連接增設模組。
OFF延遲型具15段時間變換。
取得EN ISO13849-1 （PLe/安全類別4）認證。※
鋁軌安裝與螺釘安裝皆可。
型號構成

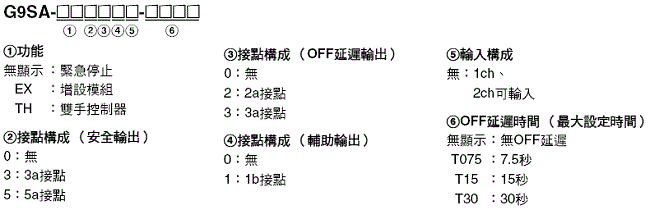

型號組成說明
訂購時請指定電源電壓。
本體模組
緊急停止模組
| 主接點 | 補助接點 | 輸入ch數 | 額定電壓 | 型號 |
|---|---|---|---|---|
|
3a |
1b |
1ch、2ch共用 |
AC/DC24V | G9SA-301 |
| AC100～240V | ||||
| 5a | AC/DC24V | G9SA-501 | ||
| AC100～240V |
附緊急停止模組OFF延遲功能
| 主接點 | OFF延遲 接點 |
補助接點 | 輸入ch數 | OFF延遲時間＊ | 額定電壓 | 型號 |
|---|---|---|---|---|---|---|
|
3a |
2a |
1b |
1ch、2ch 共用 |
7.5秒 | AC/DC24V | G9SA-321-T075 |
| AC100～240V | ||||||
| 15秒 | AC/DC24V | G9SA-321-T15 | ||||
| AC100～240V | ||||||
| 30秒 | AC/DC24V | G9SA-321-T30 | ||||
| AC100～240V |
＊OFF延遲時間為15段可變式。可設定為以下時間。
T075 ：0.5/1/1.5/2/2.5/3/3.5/4/4.5/5/5.5/6/6.5/7/7.5秒
T15 ：1/2/3/4/5/6/7/8/9/10/11/12/13/14/15秒
T30 ：2/4/6/8/10/12/14/16/18/20/22/24/26/28/30秒
雙手控制器
| 主接點 | 補助接點 | 輸入ch數 | 額定電壓 | 型號 |
|---|---|---|---|---|
|
3a |
1b |
2ch |
AC/DC24V |
G9SA-TH301 |
| AC100～240V |
增設模組
增設模組
以接頭連接至G9SA-301/501/321/TH301型使用。
| 主接點 | 補助接點 | 型號 |
|---|---|---|
| 3a | 1b | G9SA-EX301 |
增設模組OFF延遲型
以接頭連接至G9SA-301/501/321型使用。
| OFF延遲接點 | 補助接點 | OFF延遲時間＊ | 型號 |
|---|---|---|---|
|
3a |
1b |
7.5秒 | G9SA-EX031-T075 |
| 15秒 | G9SA-EX031-T15 | ||
| 30秒 | G9SA-EX031-T30 |
註. 出廠時設定為最大值。
＊OFF延遲時間為15段可變式。可設定為以下時間。
T075 ：0.5/1/1.5/2/2.5/3/3.5/4/4.5/5/5.5/6/6.5/7/7.5秒
T15 ：1/2/3/4/5/6/7/8/9/10/11/12/13/14/15秒
T30 ：2/4/6/8/10/12/14/16/18/20/22/24/26/28/30秒
額定
電源部
| 型號 | G9SA-301/TH301 | G9SA-501 | G9SA-321-T[] |
|---|---|---|---|
| 電源電壓 | AC/DC24V：AC24V 50/60Hz/DC24V、AC100～240V：AC100～240V 50/60Hz | ||
| 允許電壓變動範圍 | 電源電壓的-15%+10% | ||
| 消耗電力＊ | AC/DC24V ：1.8VA/1.7W以下 AC100～240V ：9VA以下 |
AC/DC24V ：2.8VA/2.6W以下 AC100～240V ：11VA以下 |
AC/DC24V ：3.5VA/3.3W以下 AC100～240V ：12.5VA以下 |
輸入部
| 型號 | G9SA-301/321-T[]/TH301 | G9SA-501 |
|---|---|---|
| 輸入電流＊ | 40mA以下 | 60mA以下 |
開閉部
| 型號 | G9SA-301/501/321-T[]/TH301/EX301/EX031-T[] |
|---|---|
| 負載 | 電阻負載 |
| 額定負載 | AC250V 5A、DC30V 5A |
| 額定通電電流 | 5A |
性能
| 型號 | G9SA-301/TH301 | G9SA-501/321-T[] | G9SA-EX301/EX031-T[] | ||
|---|---|---|---|---|---|
| 接觸電阻＊1 | 100mΩ | ||||
| 動作時間＊2 | 30ms以下 | ||||
| 應答時間 ＊3 | 10ms以下 | ||||
| 耐電壓 | 額定絕緣電壓(Ui) | AC250V | |||
| 脈衝耐電壓(Uimp) | 4kV | ||||
| 絕緣阻抗＊4 | 輸入輸出間 | 100 MΩ以上(DC500V) | |||
| 輸出異極間 | |||||
| 耐電壓 | 輸入輸出間 | AC2,500V 1min | |||
| 輸出異極間 | |||||
| 耐振動 | 10～55～10Hz 單側振幅0.375mm (重複振幅0.75mm) | ||||
| 耐衝撃 | 耐久 | 300m/s2 | |||
| 誤動作 | 100m/s2 | ||||
| 耐久性＊5 | 機械性 | 500萬次以上(開閉頻率7,200次/h) | |||
| 電氣性 | 10萬次以上(額定負載、開閉頻率1,800次/h) | ||||
| 故障率P級(參考值) | DC5V 1mA | ||||
| 使用環境溫度 | -25～+55℃ (不可結冰結露) | ||||
| 使用環境濕度 | 35～85%RH | ||||
| 端子鎖合強度 | 0.6N·m | ||||
| 重量＊6 | 約210g | 約270g | 約130g | ||
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 不包含接點跳動時間。
＊3. 應答時間為輸入OFF後，主接點OFF為止的時間，不包含接點跳動時間。
＊4. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊5. 耐久性的條件為環境溫度＋15～＋35℃、環境濕度25～75％RH。
＊6. 此為AC/DC24V 型的重量。AC100 ～240V型的重量約增加20g。
（單位：mm）

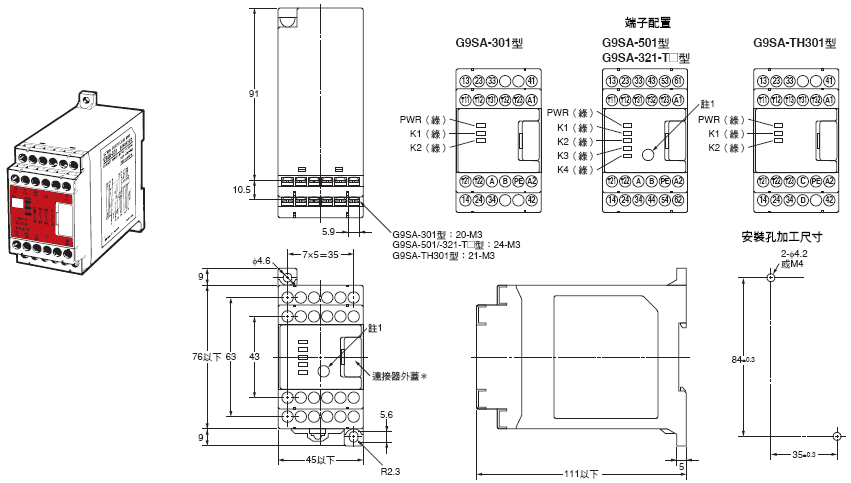

G9SA-301型
G9SA-501型
G9SA-321-T[]型
G9SA-TH301型
2. K1～K4的LED在內建繼電器K1～K4的a接點關閉時亮燈。
＊除安裝增設模組時，請勿拆下。

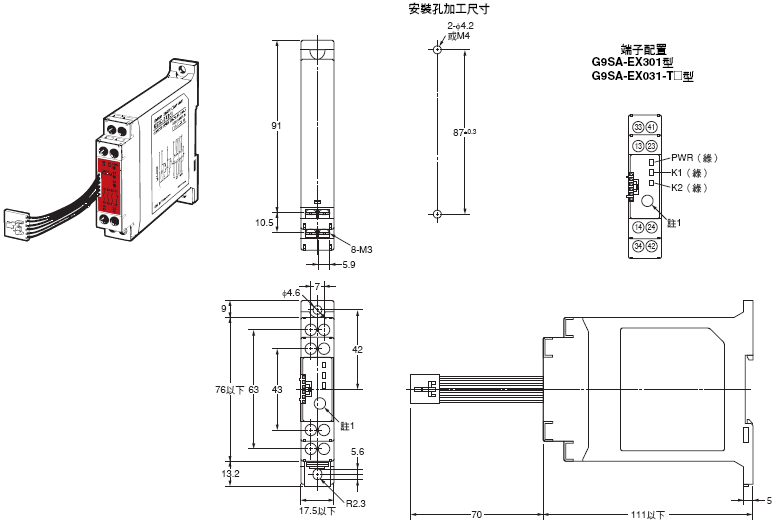

G9SA-EX301型
G9SA-EX031-T[]型
2. K1、K2的LED在內建繼電器K1、K2的a接點關閉時亮燈。
