| 安全瞬時輸出 | 安全低速/ 停止檢測輸出 |
輔助輸出 | 設定門檻值的 最大值 |
額定電壓 | 端子台 | 型號 |
|---|---|---|---|---|---|---|
| 2 (半導體) | 2 (半導體) | 4 (半導體) | 10Hz | DC24V | 螺絲式端子台 | G9SX-LM224-F10-RT |
| 彈簧式端子台 | G9SX-LM224-F10-RC |
G9SX-LM
產品特色
透過速度檢測功能，確保維護作業安全的模組
利用近接感測器檢測馬達的轉速。
監控維持在依危險源設定的速度等級以下。
維護作業所需的致能開關輸入。
可透過詳細的LED顯示燈進行故障診斷。
取得安全類別3 （EN954-1）、PLd （ISO13849-1）、 SIL3 （IEC/EN62061）認證。
低速檢測模組
增設模組
| 安全輸出 | 輔助輸出 | OFF延遲時間 | 額定電壓 | 端子台 | 型號 | |
|---|---|---|---|---|---|---|
| 瞬時 | OFF延遲 | |||||
| 4a (接點) | 0 | 1 (半導體) |
―― | DC24V | 螺絲式端子台 | G9SX-EX401-RT |
| 彈簧式端子台 | G9SX-EX401-RC | |||||
電源部
| 型號 | G9SX-LM224-[] | G9SX-EX401-[] |
|---|---|---|
| 電源電壓 | DC24V | |
| 允許電壓變動範圍 | 電源電壓的-15%～+10% | |
| 消耗電力 ＊ | 5W以下 | 2W以下 |
輸入部
| 型號 | G9SX-LM224-[] |
|---|---|
| 安全輸入 開啟輸入 復歸/反饋輸入 模式切換輸入 |
動作電壓 ： DC20.4～DC26.4V 內部抵抗 ： 約2.8kΩ ＊ |
| 旋轉檢測輸入 | 動作電壓 ： DC20.4～DC26.4V 內部抵抗 ： 約2.8kΩ 頻率輸入範圍 ： 1kHz以下 |
輸出部
| 型號 | G9SX-LM224-[] |
|---|---|
| 安全瞬時輸出 ＊1 | 源流輸出(支援PNP) 負載電流 DC0.8A以下 ＊2 |
| 安全速度檢測輸出 ＊1 | 源流輸出(支援PNP) 負載電流 DC0.3A以下 |
| 輔助輸出 | 源流輸出(支援PNP) 負載電流 DC100mA以下 |
＊1. 安全瞬時輸出ON時，安全速度檢測輸出ON時，為進行輸出迴路診斷，故輸出以下的脈衝訊號。
將上述安全輸出作為對於控制機器（PLC等輸入模組）的輸入訊號時，請留意以下的脈衝訊號進行設計。
＊2. 密合安裝時，需進行下述降額。
G9SX-LM[]型：負載電流0.4A以下
增設模組額定
| 型號 | G9SX-EX-[] |
|---|---|
| 額定負載 | AC250V 3A/DC30V 3A(電阻負載) |
| 額定通電電流 | 3A |
| 接點電壓的最大值 | AC250V、 DC125V |
| 型號 | G9SX-LM224 | G9SX-EX401 | |
|---|---|---|---|
| 過電壓類別 (IEC/EN60664-1) |
Ⅱ | Ⅱ (但是繼電器接點部為：端子13-43、 端子14-44為Ⅲ) |
|
| 動作時間(OFF→ON) ＊1 ＊2 ＊5 | 50ms以下(安全輸入、開啟輸入ON時) 100ms以下(邏輯連接輸入ON時) |
30ms以下 ＊6 | |
| 應答時間(ON→OFF) ＊1 ＊5 | 15ms以下 | 10ms以下 ＊6 | |
| 模式切換輸入的切換容許時間 ＊3 | 450ms以下 | ―― | |
| 動作模式切換應答時間 ＊4 | 50ms以下 | ―― | |
| ON時的殘留電壓 | 3.0V以下(安全瞬時輸出、安全速度檢測輸出、輔助輸出) | ||
| OFF時電流外漏 | 0.1mA以下(安全瞬時輸出、安全速度檢測輸出、輔助輸出) | ||
| 安全輸入及邏輯連接輸入的 最大配線長度 |
100m以下(外部連接抵抗：100Ω以下且10nF以下) | ||
| 復歸輸入時間(按下復歸開關時間) | 100ms以上 | ||
| 低速檢測頻率精度 | 相對於設定值，在0～-10%以內 | ―― | |
| 絕緣 阻抗 |
邏輯連接輸入端子⇔ 電源・所有其他的輸入端子 |
20 MΩ min. (at 250 VDC) | ―― |
| 所有端子⇔鋁軌間 | 100 MΩ min. (at 500 VDC) | ||
| 耐電壓 | 邏輯連接輸入端子⇔ 電源 · 所有其他的輸入端子 |
AC500V 1min | ―― |
| 所有端子⇔鋁軌間 | AC1,200V 1min | ||
| 輸出異極間 | ―― | AC1,200V 1min | |
| 繼電器輸出以外的端子⇔ 所有繼電器輸出端子 |
AC2,200V 1min | ||
| 耐振動 | 10～55～10Hz 單側振幅0.375mm (重複振幅0.75mm) | ||
| 耐衝擊 | 耐久 | 300m/s2 | |
| 誤動作 | 100m/s2 | ||
| 耐久性 | 電氣性 | ―― | 10萬次以上(額定負載、開閉頻率1,800次/h) |
| 機械性 | ―― | 500萬次以上(開閉頻率7,200次/h) | |
| 使用環境溫度 | -10～+55℃(不可結冰結露) | ||
| 使用環境濕度 | 25～85%RH | ||
| 端子鎖合強度 ＊7 | 0.6N・ｍ | ||
| 重量 | 約240g | 約165g | |
＊1. 將複數台模組進行邏輯連接時，邏輯連接輸入的動作時間應答時間是由串列邏輯連接的台數加以累積計算。
＊2. 動作條件（輸入條件）齊備後，將顯示安全輸出ON為止所需時間。
＊3. 動作模式切換開關的切換時間容許值。切換時間若超過450ms以上，G9SX-LM[]型將視為異常而進行故障檢測。
＊4. 模式切換輸入的切換結束後，直到安全輸入及開啟輸出實際切換為有效狀態的時間。
＊5. 動作時間、應答時間不包含頻率的檢測時間與近接感測器的特性。
關於系統整體的應答性能，請參閱「●速度檢測相關應答性能」。
＊6. 該值不含所連接的低速檢測模組的動作時間／應答時間。
＊7.G9SX-[]-RT型（螺絲式端子台型）的情形。
關於邏輯連接
| 型號 | G9SX-LM224 | G9SX-EX401-[] |
|---|---|---|
| 每1邏輯連接輸出的連接台數 | 4模組以下 | ―― |
| 邏輯連接的總連接台數 ＊ | 20模組以下 | ―― |
| 邏輯連接的連接階層數 | 5模組以下 | ―― |
| 增設模組連續連接台數 | ―― | 5模組以下 |
| 邏輯連接的配線長度 | 100m以下 | ―― |
（單位：mm）

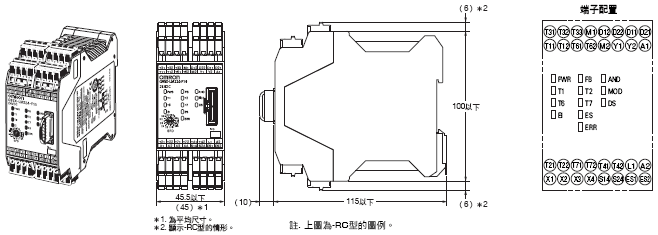

低速檢測模組
G9SX-LM224-F10-[]型

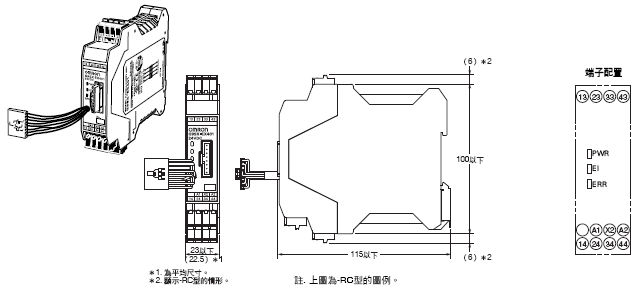

增設模組
G9SX-EX401-[]型
