註：當作業人員完全進入光柵B的內側時，必須加裝安全踏墊等的人員存在偵測機構作為安全措施。
G9SX-GS
產品特色
針對製造現場的危險作業，提供可維護生產性的安全防護措施
運用2項功能，因應2種應用型態。

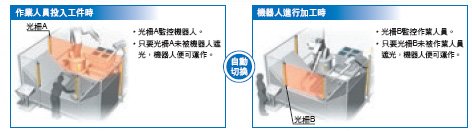

自動切換…………作業人員與機械的協調作業

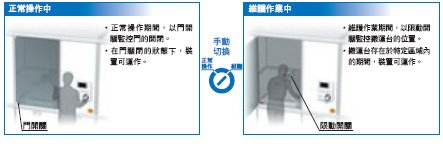

手動切換…………現場的非例行作業
藉由外部指示燈輸出，可切換顯示2種安全輸入機器。
利用輔助輸出，可監控安全輸入、安全輸出及錯誤。
透過詳細的LED顯示，可進行故障診斷。
利用邏輯連接功能，與G9SX型系列的各種模組組合使用，
可因應更複雜的應用層面。
取得IEC/EN61508 （SIL3）、IEC/EN62061 （SIL3）
及 EN ISO13849-1 （PLe/Ie4）認證。
本體
安全防護開關
| 安全輸出 ＊3 | 輔助輸出 ＊4 |
邏輯連接 | OFF延遲最大 設定時間 ＊1 |
額定電壓 | 端子台型 | 型號 | ||
|---|---|---|---|---|---|---|---|---|
| 瞬時 | OFF延遲 ＊2 | 輸入 | 輸出 | |||||
| 2 (電晶體) |
2 (電晶體) |
6 (電晶體) |
1 (電晶體) |
1 (電晶體) |
15秒 | DC24V | 螺絲式端子台 | G9SX-GS226-T15-RT |
| 彈簧式端子台 | G9SX-GS226-T15-RC | |||||||
T15：0/0.2/0.3/0.4/0.5/0.6/0.7/1/1.5/2/3/4/5/7/10/15秒
＊2. 將延遲時間設定成0秒，即可將OFF延遲輸出作為瞬時輸出使用。
＊3. P通道MOS-FET輸出
＊4. PNP電晶體輸出（但外部指示燈輸出P通道MOS-FET輸出）
增設模組
| 安全輸出 | 補助出力 ＊1 |
OFF延遲時間 | 額定電壓 | 端子台型 | 型號 | |
|---|---|---|---|---|---|---|
| 瞬時 | OFF延遲 | |||||
| 4a (接點) |
─ ─ |
1 |
─ ─ |
DC24V |
螺絲式端子台 | G9SX-EX401-RT |
| 彈簧式端子台 | G9SX-EX401-RC | |||||
|
─ ─ |
4a (接點) |
＊2 | 螺絲式端子台 | G9SX-EX041-T-RT | ||
| 彈簧式端子台 | G9SX-EX041-T-RC | |||||
＊2. OFF延遲時間與所連接的G9SX-GS226-T15-□型中設定的OFF延遲時間同步。
選購品
端子台
| 外觀 ＊ | 規格 | 適用模組 | 型號 | 備註 |
|---|---|---|---|---|
 |
螺絲式端子台(4 PIN) |
G9SX-GS G9S X-EX-[] |
Y9S-04T1B-02A | 螺絲式端子台(黑) 2個 防誤插入動作代碼標示 6個一組 |
 |
彈簧式端子台(4 PIN) |
G9SX-GS G9S X-EX-[] |
Y9S-04C1B-02A | 彈簧式端子台(黑) 2個 防誤插入動作代碼標示 6個一組 |
＊圖例為3 PIN的情形。
額定
電源部
| 型號 | G9SX-GS226-T15-[] | G9SX-EX-[] |
|---|---|---|
| 電源電壓 | DC24V | |
| 允許電壓變動範圍 | 電源電壓的-15% ～+10% | |
| 消耗電力 ＊ | 5W以下 | 2W以下 |
輸入部
| 型號 | G9SX-GS226-T15-[] |
|---|---|
| 安全輸入 |
使用電壓：DC20.4V～DC26.4V，內部抵抗：約2.8kΩ 模式切換輸入 ＊ |
| 模式切換輸入 | |
| 反饋/復歸輸入 |
輸出部
| 型號 | G9SX-GS226-T15-[] |
|---|---|
| 安全瞬時輸出 ＊1 安全OFF延遲輸出 ＊1 |
P通道MOS-FET輸出 負載電流DC0.8A以下/點＊2 |
| 輔助輸出 (輸入監控/輸出監控/錯誤) |
PNP電晶體輸出 負載電流DC0.8A以下/點＊2 |
| 外部指示燈輸出 | P通道MOS-FET輸出 可連接的指示燈 ・白熾燈：DC24V、3～7W ・LED燈：負載電流DC10mA～DC300mA/點 |
將安全輸出作為對於控制機器（PLC等輸入模組）的輸入訊號時，請留意以下的脈衝訊號進行設計。
＊2. 密合安裝時，需進行下述降額。 G9SX-GS226-T15-[]型：負載電流DC0.4A以下/點
增設模組額定
| 型號 | G9SX-EX-[] |
|---|---|
| 額定負載 | AC250V 3A/DC30V 3A (電阻負載) |
| 額定通電電流 | 3A |
| 接點電壓的最大値 | AC250V、 DC125V |
性能
| 型號 | G9SX-GS226-T15-[] | G9SX-EX-[] | |
|---|---|---|---|
| 過電壓分類(IEC/EN60664-1) | Ⅱ | Ⅱ (但是繼電器接點輸出部為： 端子13～43、端子14～44為Ⅲ) |
|
| 動作時間(OFF→ON) ＊1 | 安全輸入ON時：50ms以下 ＊2 邏輯連接輸入ON時：100ms以下 ＊3 |
30ms以下 ＊4 | |
| 應答時間(ON→OFF) ＊1 | 15ms以下 | 10ms以下 ＊4 | |
| 模態切換輸入的切換容許時間 ＊5、＊7 |
450ms以下 | ─ ─ | |
| 動作模式切換應答時間 ＊6、＊7 | 50ms以下 | ─ ─ | |
| ON時的殘留電壓 | 3.0V以下(安全輸出、輔助輸出、外部指示燈輸出) | ||
| OFF時電流外漏 | 0.1mA以下(安全輸出、輔助輸出)、1mA以下(外部指示燈輸出) | ||
| 安全輸入及邏輯連接輸入的 最大配線長度 |
100m以下(外部連接抵抗：100Ω以下且10nF以下) | ||
| 復歸輸入時間(按下復歸開關時間) | 100ms以上 | ||
| OFF延遲時間精度 ＊8 | ±5%以內(相對於設定值的比率) | ||
| 絕緣 阻抗 |
邏輯連接輸入端子⇔ 電源、所有其他輸出入端子 |
20MΩ以上 DC100V絕緣阻抗計 | ─ ─ |
| 所有端子⇔鋁軌間 | 100MΩ以上 DC500V絕緣阻抗計 | ||
| 耐電壓 | 邏輯連接輸入端子⇔ 電源、所有其他輸出入端子 |
AC500V 1min. | ─ ─ |
| 所有端子⇔鋁軌間 | AC1,200V 1min. | ||
| 輸出異極間 | ─ ─ | ||
| 繼電器輸出以外的端子⇔ 所有繼電器輸出端子 |
AC2,200V 1min. | ||
| 耐振動 | 10～55～10Hz 單側振幅0.375mm (重複振幅0.75mm) | ||
| 耐衝撃 | 耐久 | 300m/s2 | |
| 誤動作 | 100m/s2 | ||
| 耐久性 | 電氣性 | ─ ─ | 10萬次以上 (額定負載、開閉頻率1,800次/h) |
| 機械性 | ─ ─ | 500萬次以上 (開閉頻率7,200次/h) |
|
| 周圍環境溫度 | -10～+55℃ (不可結冰結露) | ||
| 周圍環境濕度 | 25～85%RH | ||
| 端子鎖合強度 ＊9 | 0.5N・m | ||
| 重量 | 約240g | 約165g | |
＊2. 在滿足其他條件的狀態下，表示安全輸入從OFF→ON時的動作時間。
＊3. 滿足其他條件的狀態下，表示邏輯連接輸入從OFF→ON時的動作時間。
＊4. 該值不含所連接的安全防護開關之動作時間/應答時間。

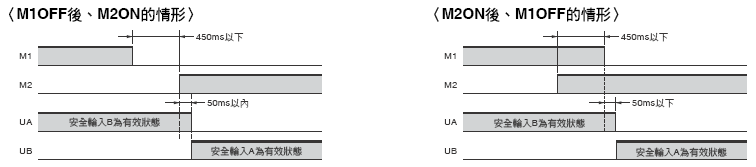

＊5. 動作模式切換開關的切換時間容許值。切換時間若超過450ms以上，G9SX-GS[]型將視為異常而進行故障檢測。
＊6. 模式切換輸入的切換結束後、直到安全輸入實際切換為有效狀態的時間。
＊7. 僅限以手動切換功能使用G9SX-GS[]型時。
＊8. 該值不含G9SX-EX-[]型中內部繼電器的動作時間及復歸時間。
＊9. G9SX-[]-RT型（螺絲式端子台型）的情形。
關於邏輯連接
| 型號 | G9SX-GS226-T15-[] | G9SX-EX-[] |
|---|---|---|
| 每1邏輯連接輸出的連接台數 | 4模組以下 | ─ ─ |
| 邏輯連接的總連接台數 ＊1 | 20模組以下 | ─ ─ |
| 邏輯連接的連接階層數 | 5模組以下 | ─ ─ |
| 增設模組連續連接台數 ＊2 | ─ ─ | 5模組以下 |
| 邏輯連接的配線長度 | 100m以下 | ─ ─ |
＊2. G9SX-EX401-[]型（增設模組）與G9SX-EX041-T-[]型（增設模組OFF延遲型）可混合連接。
（單位：mm）

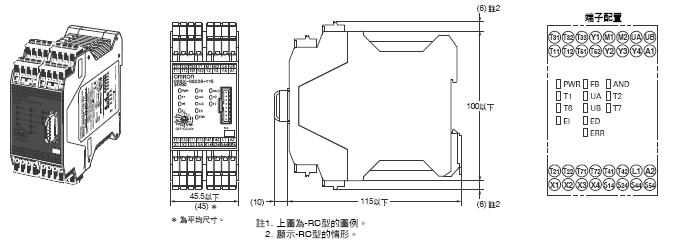

安全防護開關
G9SX-GS226-T15-[]型

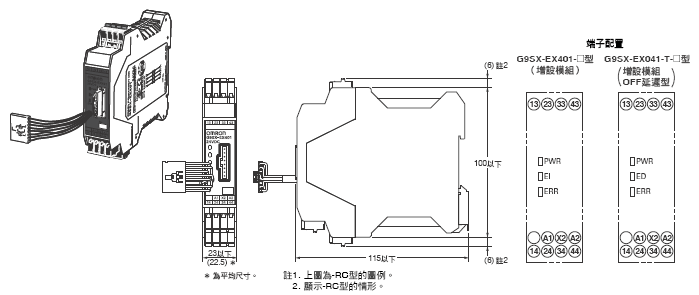

增設模組
G9SX-EX401-[]型
增設模組OFF延遲型
G9SX-EX041-T-[]型
