可建構部分控制與整體控制功能。
採用電晶體輸出（增設模組除外）。
可透過詳細的LED顯示進行故障診斷。
取得IEC/EN61508（SIL3）及ISO13849-1（PLe/安全類別4）認證（TÜV SÜD）。
取得UL、CSA認證。
本體
高功能模組
| 安全輸出＊3 |
輔助
輸出
*4 |
邏輯連接 |
輸入
ch數 |
OFF延遲
最大設定
時間*1 |
額定電壓 |
端子台型 |
型號 |
| 瞬時 |
OFF延遲
*2
|
輸入 |
輸出 |
3
（電晶體） |
2
（電晶體） |
2
（電晶體） |
1
（電晶體） |
1
（電晶體） |
1ch、
2ch
共用 |
15秒 |
DC24V |
螺絲式端子台 |
G9SX-AD322-T15-RT |
| 彈簧式端子台 |
G9SX-AD322-T15-RC |
| 150秒 |
螺絲式端子台 |
G9SX-AD322-T150-RT |
| 彈簧式端子台 |
G9SX-AD322-T150-RC |
2
（電晶體） |
2
（電晶體） |
2
（電晶體） |
15秒 |
螺絲式端子台 |
G9SX-ADA222-T15-RT |
| 彈簧式端子台 |
G9SX-ADA222-T15-RC |
| 150秒 |
螺絲式端子台 |
G9SX-ADA222-T150-RT |
| 彈簧式端子台 |
G9SX-ADA222-T150-RC |
*1. OFF延遲時間為16段可變式。可設定為以下時間。
T15: 0/0.2/0.3/0.4/0.5/0.6/0.7/1/1.5/2/3/4/5/7/10/15秒
T150: 0/10/20/30/40/50/60/70/80/90/100/110/120/130/140/150秒
*2. 將延遲時間設定成0秒，即可將OFF延遲輸出作為瞬時輸出使用。
*3. P通道MOS-FET輸出
*4. PNP電晶體輸出
單一功能模組
| 安全輸出 ＊1 |
輔助輸出 ＊2 |
輸入ch數 |
額定電壓 |
端子台型 |
型號 |
| 瞬時 |
OFF延遲 |
| 2（電晶體） |
── |
2（電晶體） |
1ch、2ch共用 |
DC24V |
螺絲式端子台 |
G9SX-BC202-RT |
| 彈簧式端子台 |
G9SX-BC202-RC |
*1. P通道MOS-FET輸出
*2. PNP電晶體輸出
增設模組
| 安全輸出 |
輔助輸出 ＊1 |
OFF延遲時間 |
額定電壓 |
端子台型 |
型號 |
| 瞬時 |
OFF延遲 |
| 4a（接點） |
── |
1（電晶體） |
── |
DC24V |
螺絲式端子台 |
G9SX-EX401-RT |
| 彈簧式端子台 |
G9SX-EX401-RC |
| ── |
4a（接點） |
*2 |
螺絲式端子台 |
G9SX-EX041-T-RT |
| 彈簧式端子台 |
G9SX-EX041-T-RC |
*1. PNP電晶體輸出
*2. OFF延遲時間與所連接的高功能模組G9SX-AD-[]型/G9SX-ADA-[]型中設定的OFF延遲時間同步。
選購品
端子台
| 外觀 ＊ |
規格 |
適用模組 |
型號 |
備註 |
|
|
螺絲式端子台（3 PIN） |
G9SX-AD-[]
G9SX-ADA-[] |
Y9S-03T1B-02A |
螺絲式端子台（黑）2個
防誤插入動作代碼標示 6個一組 |
| 螺絲式端子台（4 PIN） |
G9SX-BC-[]
G9SX-EX-[] |
Y9S-04T1B-02A |
螺絲式端子台（黑）2個
防誤插入動作代碼標示 6個一組 |
|
|
彈簧式端子台（3 PIN） |
G9SX-AD-[]
G9SX-ADA-[] |
Y9S-03C1B-02A |
彈簧式端子台（黑）2個
防誤插入動作代碼標示 6個一組 |
| 彈簧式端子台（4 PIN） |
G9SX-BC-[]
G9SX-EX-[] |
Y9S-04C1B-02A |
彈簧式端子台（黑）2個
防誤插入動作代碼標示 6個一組 |
註. 端子台係為G9SX型本體的標準配備。如有需要進行更換，請向本公司訂購。
＊圖片所示為3 PIN的情形。
額定
電源部
| 型號 |
G9SX-AD322-[]/ADA222-[] |
G9SX-BC202-[] |
G9SX-EX-[] |
| 電源電壓 |
DC24V |
| 允許電壓變動範圍 |
電源電壓的－15％ ～＋10％ |
| 消耗電力 ＊ |
4W以下 |
3W以下 |
2W以下 |
＊不含對負載供應的電力。
輸入部
| 型號 |
G9SX-AD322-[]/ADA222-[] |
G9SX-BC202-[] |
| 安全輸入 |
使用電壓：DC20.4V～DC26.4V，內部抵抗：約2.8kΩ ＊ |
| 反饋/復歸輸入 |
＊請確保高於所連接的輸入控制機器的最小適用負載所需的電流。
輸出部
| 型號 |
G9SX-AD322-[]/ADA222-[] |
G9SX-BC202-[] |
安全瞬時輸出 ＊1
安全OFF延遲輸出 ＊1 |
P通道MOS-FET輸出
負載電流 DC0.8A以下/點＊2 ＊3 |
P通道MOS-FET輸出
負載電流 DC0.8A以下/點＊2 ＊3 |
| 輔助輸出 |
PNP電晶體輸出
負載電流：100mA以下/點 |
＊1. 安全輸出ON時，為進行輸出迴路診斷，故輸出以下的脈衝訊號。
將安全輸出作為對於控制機器（PLC等輸入模組）的輸入訊號時，請留意以下的脈衝訊號進行設計。
＊2. 密合安裝時，需進行下述降額。
G9SX-AD322-[]型/G9SX-ADA222-[]型/G9SX-BC202-[]型：負載電流0.4A以下/點
＊3. 使用如下的輸出點數時，可在負載電流DC1A以下/點的規格下使用。
G9SX-AD322-[]型/G9SX-ADA222-[]型：2點以下
G9SX-BC202-[]型：1點以下
增設模組額定
| 型號 |
G9SX-EX-[] |
| 額定負載 |
AC250V 3A/DC30V 3A（電阻負載） |
| 額定通電電流 |
3 A |
| 接點電壓的最大值 |
AC250V、 DC125V |
性能
| 項目 |
型號 |
G9SX-AD322-[]/ADA222-[] |
G9SX-BC202-[] |
G9SX-EX-[] |
| 過電壓分類(IEC/EN60664-1) |
Ⅱ |
Ⅱ
(但是繼電器接點輸出部為：端子13～43、端子14～44為Ⅲ) |
| 動作時間(OFF→ON)＊1 |
安全輸入ON時：50ms以下＊2
邏輯連接輸入ON時：100ms以下＊3 |
安全輸入ON時：50ms以下 |
30ms以下＊4 |
| 應答時間(ON→OFF)＊1 |
15ms以下 |
10ms以下＊4 |
| OFF延遲時間精度＊5 |
±5%以內 (相對於設定值的比率) |
―― |
±5%以內 (相對於設定值的比率) |
| 輸入 |
輸入電流 |
10mA以上 |
―― |
| ON電壓 |
11V以上 |
―― |
| OFF電壓 |
5V以下 |
―― |
| OFF電流 |
1mA以下 |
―― |
| 最大配線長 |
100m以下(外部連接抵抗：100Ω以下且10nF以下) |
―― |
| 復歸輸入時間 |
100ms以上 |
―― |
| 輸出 |
ON時的殘留電壓 |
3.0V以下(安全輸出、輔助輸出) |
| OFF時電流外漏 |
0.1mA以下(安全輸出、輔助輸出) |
| 絕緣阻抗 |
邏輯連接輸入端子⇔
所有電源、其他輸出入端子 |
20MΩ以上DC100V絕緣阻抗計 |
―― |
―― |
| 所有端子⇔鋁軌間 |
20MΩ以上DC100V絕緣阻抗計 |
100MΩ以上DC500V 絕緣阻抗計 |
| 耐電壓 |
邏輯連接輸入端子⇔
電源、所有其他輸出入端子 |
AC500V 1min. |
―― |
―― |
| 所有端子⇔鋁軌間 |
AC500V 1min. |
AC1,200V 1min. |
| 輸出異極間 |
―― |
―― |
繼電器輸出以外的所有端子⇔
所有繼電器輸出端子 |
AC2,200V 1min. |
| 耐振動 |
10～55～10Hz單側振幅0.375mm(重複振幅0.75mm) |
| 耐衝擊 |
耐久 |
300m/s2 |
| 誤動作 |
100m/s2 |
| 耐久性 |
電氣性 |
―― |
10萬次以上(額定負載、開閉頻率1,800次/h) |
| 機械性 |
―― |
500萬次以上(開閉頻率7,200次/h) |
| 周圍環境溫度 |
-10～+55℃(不可結冰結露) |
| 周圍環境濕度 |
25～85%RH |
| 端子鎖合強度＊6 |
0.5N・m |
| 重量 |
約200g |
約125g |
約165g |
＊1. 邏輯連接複數台模組時，各模組的動作時間/應答時間皆計算在內。
＊2. 在滿足其他條件的狀態下，表示安全輸入從OFF→ON時的動作時間。
＊3. 滿足其他條件的狀態下，表示邏輯連接輸入從OFF→ON時的動作時間。
＊4. 該值不含所連接的高功能模組的動作時間/應答時間。
＊5. 該值不含G9SX-EX-[]型中內部繼電器的動作時間及復歸時間。
＊6. G9SX-[]-RT型（螺絲式端子台型）的情形。

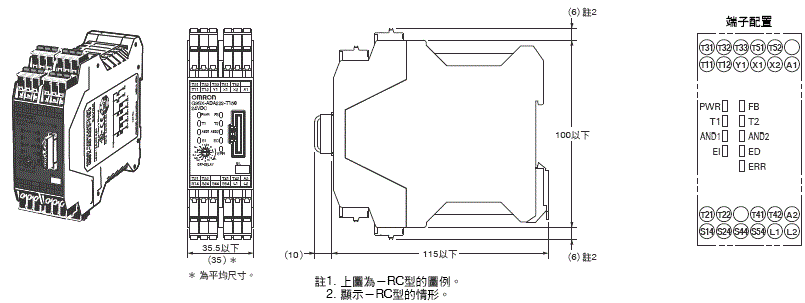

高功能模組
G9SX-AD322-[]型

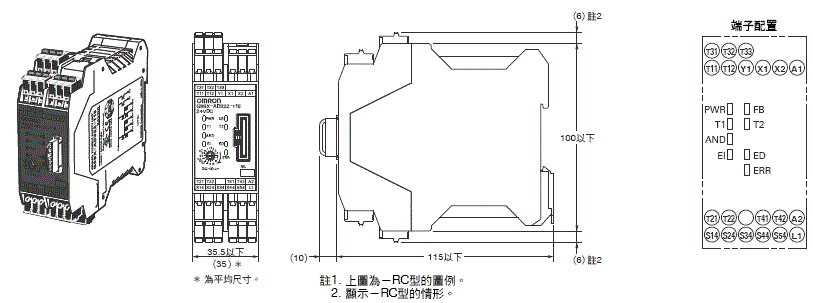

高功能模組
G9SX-ADA222-[]型

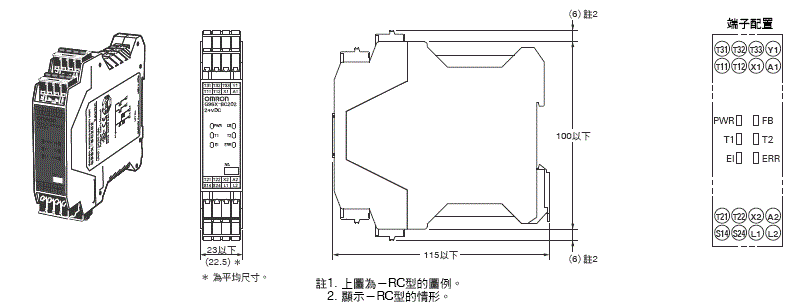

單一功能模組
G9SX-BC202-[]型

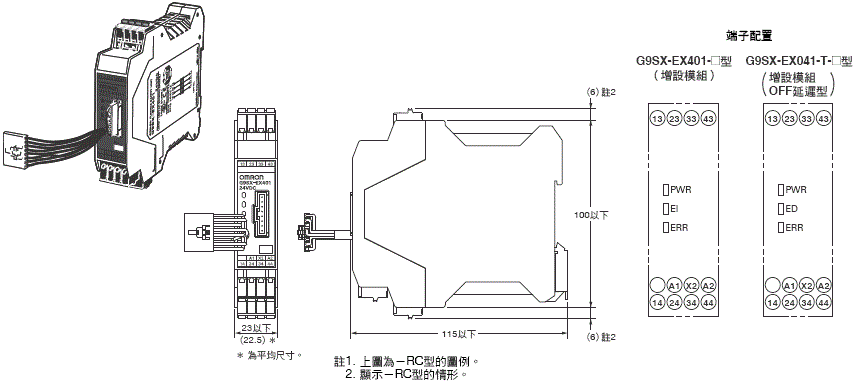

增設模組
G9SX-EX401-[]型
增設模組OFF延遲型
G9SX-EX041-T-[]型
