| 名稱 | 型號 | 模組版本 |
|---|---|---|
| EtherNet/IP-DeviceNet路由器 | NE1A-EDR01 | Ver. 1.0 |
NE1A-EDR01
產品特色
可透過乙太網路監控安全系統
可從個人電腦遠端控制安全系統。
亦可從其他業者支援乙太網路的PLC來監控安全系統。
透過UDP封包可支援訊息功能。
註. NE1A-EDR01型本體雖然標準配備彈簧式端子台，但亦另外提供端子台可供更換等必要情況時使用。
認證標準
| 認證機關 | 認證規格 |
|---|---|
| UL |
UL508 ISA12.12.01 |
一般規格
| DeviceNet通訊電源電壓 | DC11～25V(由DeviceNet通訊接頭供應) | |
|---|---|---|
| 內部迴路電源電壓 | DC20.4～26.4V(DC24V -15%+10%) | |
| 消耗電流 | DeviceNet通訊電源 | DC24V 15mA |
| 內部迴路電源 | DC24V 230mA | |
| 過電壓類別 | Ⅱ | |
| 抗干擾性 | IEC61131-2標準 | |
| 耐振動 | 10～57Hz ： 0.35mm、 57～150Hz ： 50m/s2 |
|
| 耐衝擊 | 150m/s2 ： 11ms | |
| 安裝方法 | 鋁軌安裝用(IEC60715 TH35-7.5/TH35-15) | |
| 使用環境溫度 | -10～+55°C | |
| 使用環境濕度 | 10～95 % (不可結露) | |
| 保存環境溫度 | -40～+70°C | |
| 保護構造 | IP20 | |
| 重量 | 220g以下 | |
DeviceNet通訊規格
| 通訊協定 | 遵循DeviceNet標準 | |||
|---|---|---|---|---|
| 連接形態 | 可組合使用多點方式、T型分支方式(對於主線及支線) | |||
| 通訊速度 | 500k/250k/125k位元/s | |||
| 通訊媒介 | 專用纜線5線(信號線2條、電源線2條、隔離線1條) | |||
| 通訊距離 | 通訊速度 | 網路最大長度 | 支線長度 | 總支線長度 |
| 500k位元/s | 100m以下(100m以下) | 6m以下 | 39m以下 | |
| 250k位元/s | 250m以下(100m以下) | 6m以下 | 78m以下 | |
| 125k位元/s | 500m以下(100m以下) | 6m以下 | 156m以下 | |
| ( ) 內為使用細纜線時 | ||||
| 通訊用電源 | DC11～25V | |||
| 最大連接節點數 | 64台(含主站) | |||
EtherNet/IP通訊規格
| 媒體存取方式 | CSMA/CD |
|---|---|
| 調變方式 | 基帶 |
| 傳輸路徑型式 | 星狀 |
| 傳送速度 | 10M位元/s (10BASE-T) 100M位元/s (100BASE-TX) |
| 傳送媒介 | 雙絞線(附隔離：STP)：類別5、5e |
| 傳送距離 | 100m (集線器和節點間的距離) |
| 串聯連接台數 | 使用交換式集線器下無限制 |

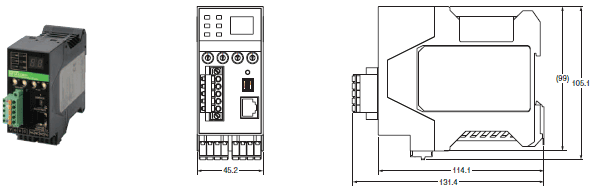

（單位：mm）
NE1A-EDR01型
