| 名稱 | I/O點數 | 型號 |
|---|---|---|
| 安全I/O終端機 | 安全輸入： 12點、測試輸出：4點 | DST1-ID12SL-1 |
| 安全輸入： 8點、安全輸出(半導體)： 8點、測試輸出：4點 | DST1-MD16SL-1 | |
| 安全輸入： 8點、安全輸出(半導體)： 8點、測試輸出：4點 | DST1-XD0808SL-1＊ | |
| 安全輸入： 4點、安全輸出(繼電器)：4點、 測試輸出：4點 | DST1-MRD08SL-1 |
DST1
產品特色
實現節省配線的安全遠端I/O商品群
依據I/O種類與點數提供四種型號。
亦可從標準控制器經由網路監控安全系統。
取得ISO13849-1 （PLe）及IEC61508 SIL3認證產品。
DST1-XD0808SL-1型搭載邏輯運算功能， 實現安全的部分停止應用。
註. DST1型本體雖然標準配備彈簧式端子台，但亦另外提供端子台可供更換等必要情況時使用。
詳細資訊請參閱第39頁的「專用選購品」。
＊DST1-XD0808SL-1型的設定請使用網路配置Ver.2.0以後的版本。
認證標準
| 認證機構 | 標準 |
|---|---|
| TÜV Rheinland |
EN ISO 13849-1 EN ISO 13849-2 IEC 61508 EN 62061 EN 61131-2 IEC 61326-3-1 |
| UL |
UL508 ISA12.12.01〔DST1-MRD08SL-1型除外〕 UL1998 IEC 61508-3 |
一般規格
| 型號 | DST1-ID12SL-1 | DST1-MD16SL-1 | DST1-MRD08SL-1 | DST1-XD0808SL-1 | |
|---|---|---|---|---|---|
| DeviceNet通訊電源電壓 | DC11～25V(由通訊接頭供應) | ||||
| I/O電源電壓 | DC20.4～26.4V(DC24V -15%+10%) | ||||
| 消耗 電流 |
通訊電源 | DC24V 100mA | DC24V 110mA | DC24V 100mA | DC24V 110mA |
| I/O電源 ＊ | DC24V 70mA | DC24V 50mA(輸入用) 130mA(輸出用) |
DC24V 80mA(輸入用) 130mA(輸出用) |
DC24V 50mA(輸入用) 130mA(輸出用) |
|
| 過電壓類別 | Ⅱ | ||||
| 抗干擾性 | IEC61131-2標準 | ||||
| 耐振動 | 10～57Hz：單側振幅0.35mm、57～150Hz：50m/s2 | ||||
| 耐衝擊 | 150m/s2 11ms | 100m/s2 11ms | 150m/s2 11ms | ||
| 安裝方法 | 鋁軌安裝(DIN35mm) | ||||
| 使用環境溫度 | -10～+55℃ | ||||
| 使用環境濕度 | 10～95%(不可結露) | 10～85%(不可結露) | 10～95%(不可結露) | ||
| 保存環境溫度 | -40～+70℃ | ||||
| 保護構造 | IP20 | ||||
| 重量 | 420g | 600g | 420g | ||
安全輸入規格 （DST1型系列共通）
| 輸入類型 | 匯流輸入(PNP) |
|---|---|
| ON電壓 | DC11V以上 |
| OFF電壓 | DC5V以下 |
| OFF電流 | 1mA以下 |
| 輸入電流 | 6mA |
安全輸出規格（電晶體輸出）
（DST1-MD16SL-1/XD0808SL-1型共通）
| 輸出類型 | 源流輸出(PNP) |
|---|---|
| 額定輸出電流 | 0.5A以下/點 |
| ON殘留電壓 | 1.2V以下 |
| 電流外漏 | 0.1mA以下 |
測試輸出規格 （DST1型系列共通)
| 輸出類型 | 源流輸出(PNP) |
|---|---|
| 額定輸出電流 | 0.7A以下/點 |
| ON殘留電壓 | 1.2V以下 |
| 電流外漏 | 0.1mA以下 |
安全輸出規格（繼電器輸出）
（DST1-MRD08SL-1型）
| 使用繼電器 | G7SA-2A2B型、EN50205 Class A | |
|---|---|---|
| 故障率 P水準(參考值＊) |
DC5V 1mA | |
| 額定負載 (電阻負載) |
AC240V 2A DC30V 2A | |
| 耐久性 | 機械性 | 500萬次以上(開閉頻率7,200次/h) |
| 電氣性 | 10萬次以上 (額定負載、開閉頻率1,800次/h) |
|
CIP Safety on DeviceNet通訊
| 安全從屬通訊 | 最大4連接 (DST1-XD0808SL-1型最大2連接) |
|---|
DeviceNet從屬通訊
（DST1型系列共通）
| 標準從屬通訊 | 最大2連接 |
|---|

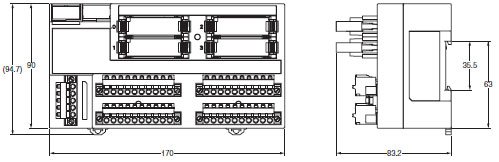

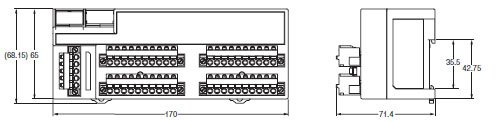

（單位：mm）
DST1-ID12SL-1型
DST1-MD16SL-1型
DST1-XD0808SL-1型
DST1-MRD08SL-1型
