Sysmac為OMRON公司製造之FA產品於日本及其他國家之商標或註冊商標。
EtherCAT®為德國Beckhoff Automation GmbH取得授權之專利技術，亦為註冊商標。
Safety over EtherCAT®為德國Beckhoff Automation GmbH取得授權之專利技術，亦為註冊商標。
ODVA、CIPTM、CompoNetTM、DeviceNetTM、EtherNet/IPTM、CIP SafetyTM為ODVA之商標。
本手冊上所刊載之公司名稱及產品名稱為各家公司之註冊商標或商標。
![NX-SL3[][][]](/upload/product/omron/bot/omron_3243/picture.jpg)
NX-SL3[][][]
產品特色
整合了機械自動化控制器的安全性，幫助建構簡單而彈性的系統
於EtherCAT耦合器上安裝安全CPU模組、安全I/O模組，可統整安全控制性能
安全CPU模組最多可控制128台I/O模組
包含4點型和8點型兩種安全輸入模組。4點型可直接連接OMRON的自動開關或單光束感測器
包含2點型和4點型兩種安全輸出模組。2點型具備2.0A的大容量輸出阻斷電流
安全模組群可和標準模組群自由組合、配置
內建PLCopen®安全區塊資料庫
IEC 61131-3 (以及JIS B 3503)規範
安全程式可透過POU模組的設計和運用，對資產進行標準化和高效率的重新利用
商標
安全CPU模組
| 種類 | 外觀 | 規格 | 模組版本 | 型號 | |||
|---|---|---|---|---|---|---|---|
| 最大安全I/O點數 | 程式容量 | 安全主機連接數 | I/O更新方式 | ||||
| 安全CPU模組 （NX-SL3[][][]） |
 |
256點 | 512KB | 32 | 自由運轉方式 | Ver. 1.1 | NX-SL3300 |
 |
1024點 | 2048KB | 128 | 自由運轉方式 | Ver. 1.1 | NX-SL3500 | |
附屬品
無附屬品。
自動化軟體 Sysmac Studio
新購買時，請同時購買DVD和授權。DVD與授權可單獨購買，授權版不包含DVD光碟。
| 商品名稱 | 規格 | 型號 | ||
|---|---|---|---|---|
| 授權數 | 媒體 | |||
| Sysmac Studio NX-I/O版 Ver.1.[][] |
Sysmac Studio安全控制器版是Sysmac Studio NX-I/O版的授權，僅包含設定EtherNet/IP耦合器所需的 功能。 ＊本型號僅為授權，請與Sysmac Studio標準版的DVD光碟搭配使用。 |
單一授權版 | ─ | SYSMAC-NE001L |
| Sysmac Studio 安全版 Ver.1.[][] ＊1 |
Sysmac Studio安全版的授權，僅包含設定安全控制系統所需的功能。 ＊本型號僅為授權，請與Sysmac Studio標準版的DVD光碟搭配使用。 |
單一授權版 | ─ | SYSMAC-FE001L |
| Sysmac Studio 標準版 Ver.1.[][] ＊2 |
Sysmac Studio是一套提供整合開發環境的軟體，可針對NJ/NX系列 CPU模組以及NY系列工業電腦等機械自動化控制器、EtherCAT從站及HMI等進行設定、程式編輯、除錯、維護。 適用於以下作業環境： 作業系統：Windows 7 (32位元版/64位元版) / Windows 8 (32位元版/64位元版) / Windows 8.1 (32位元版/64位元版) / Windows 10 (32位元版/64位元版) Sysmac Studio標準版DVD光碟內附有用以執行EtherNet/IP、 DeviceNet、序列通訊、顯示器繪圖(CX-Designer)的各種工具。 ＊詳情請參閱本公司網站(http://www.omron.com.tw)的「產品資 訊」。 |
無 (僅提供媒體) |
DVD | SYSMAC-SE200D |
| 單一授權版 | ─ | SYSMAC-SE201L | ||
＊1. 安全版僅可用於通訊控制器及EtherNet/IP耦合器。
＊2. Sysmac Studio標準版授權版（SYSMAC-SE[][][]L型）包含NX-I/O版（SYSMAC-NE001L型）及安全版（SYSMAC-FE001L型）的功能。此外，Ver.1.10之後
的Sysmac Studio標準版授權版（SYSMAC-SE[][][]L型）可用於EtherNet/IP耦合器。
認證標準
●NX系列安全控制模組 NX-SL3/SI/SO型
| 認證機關 | 規格 |
|---|---|
| TÜV Rheinland ＊ | •EN ISO 13849-1 •EN ISO 13849-2 •IEC 61508 parts 1-7 •IEC/EN 62061 •IEC/EN 61131-2 •IEC 61326-3-1 |
| UL | • NRAG (UL 508 and ANSI/ISA 12.12.01) • NRAG7 (CSA C22.2 No. 142 and CSA C22.2 No. 213) |
使用NX 系列 安全控制模組，便能夠建構滿足以下條件的安全控制系統。
• IEC 61508、EN 62061 (電氣、電子、可程式化電子安全相關類別的功能安全)之SIL (Safety Integrity Level：安全度水準) 3的要
求事項
• EN ISO 13849-1的PLe (Performance Level e)/ 安全類別4為止的要求事項
此外，NX系列安全控制模組已登錄成為符合RCM、EAC和KC (韓國電波法)之產品。
一般規格
| 項目 | 規格 | |
|---|---|---|
| 架構 | 控制盤內安裝型(開放型) | |
| 接地方法 | D種接地(第3類接地) | |
| 使用環境 | 使用環境溫度 | 0～55℃ |
| 使用環境濕度 | 10～95%RH(不可結露、結冰) | |
| 使用環境氣體 | 不應有腐蝕性氣體 | |
| 保存環境溫度 | -25～+70℃(但不可結露、結冰) | |
| 使用場所之海拔高度 | 2,000m以下 | |
| 污染度 | 污染度2以下 | |
| 抗干擾性 | IEC61131-2規範 符合IEC61000-4-4規範 2kV (電源線) |
|
| 絕緣等級 | CLASS III (SELV) | |
| 過電壓類別 | II | |
| EMC抗干擾級別 | B區 | |
| 耐振動 | 符合IEC60068-2-6規範 5～ 8.4Hz 振幅3.5mm、 8.4～150Hz 加速度9.8m/s2 X、Y、Z每個方向各 100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘) |
|
| 耐衝撃 | 符合IEC60068-2-27規範 147m/s2 X、Y、Z各方向3次 |
|
| 絕緣阻抗 | 隔離電路之間為20MΩ (DC100V時) | |
| 耐電壓 | 若隔離電路之間使用AC510V，1分鐘的漏電流在5mA以下 | |
| 安裝方法 | 鋁軌安裝(IEC60715 TH35-7.5/TH35-15) | |
個別規格
安全CPU模組 NX-SL3300/SL3500型
| 組件名稱 | 安全CPU模組 | |
|---|---|---|
| 型號 | NX-SL3300 | NX-SL3500 |
| 最大安全I/O點數 | 256點 | 1024點 |
| 程式容量 | 512KB | 2048KB |
| 安全主機連接數 | 32 | 128 |
| I/O更新方式 | 自由運轉方式 | |
| 外部連接端子 | 無 | |
| LED顯示 |
[FS] LED、[VALID] LED、[DEBUG] LED、[TS] LED、[RUN] LED
|
[FS] LED、[VALID] LED、[DEBUG] LED、[TS] LED、[RUN] LED  |
| 外觀尺寸 | 30 (W) × 100 (H) × 71 (D) | |
| I/O電源供電方式 | 無供電 | |
| I/O電源端子電流容量 | 無I/O電源端子 | |
| NX模組耗電量 ＊1 | ・連接至CPU模組 1.25W以下 ・連接至通信耦合器模組 0.90W以下 |
|
| I/O電源電流 | 無耗電 | |
| 重量 | 75g以下 | |
| 安裝方向和限制 | 安裝方向和限制安裝方向： ・連接至CPU模組 ＊2 可朝正面方向安裝 ・連接至通信耦合器模組 可朝六種方向安裝 限制：無限制。 |
|
＊1. 供應該模組電源的模組配線長度在20m以下。
＊2. 僅能連接至NX102型CPU模組。無法連接至NX1P2型CPU模組。
版本資訊
連接EtherCAT從站終端、EtherNet/IP從站終端時
NX系列EtherCAT耦合器模組、EtherNet/IP耦合器模組和Sysmac Studio的版本
| NX模組 | 支援版本＊1 | |||||
|---|---|---|---|---|---|---|
| 型號 | 模組版本 | EtherCAT耦合模組 NX-ECC20[]型 |
NJ/NX系列控制器 CPU模組＊2 |
Sysmac Studio |
EtherNet/IP 耦合器模組 NX-EIC202 型 |
Sysmac Studio |
| NX-SL3300 | Ver.1.0 | Ver.1.1之後的版本 | Ver.1.06 以後的版本 | Ver.1.07之後的版本 | - | - |
| Ver.1.1 | Ver.1.10之後的版本 | Ver.1.0 之後的版本 | Ver.1.10 之後的版本 | |||
| NX-SL3500 | Ver.1.0 | Ver.1.2 之後的版本 | Ver.1.07以後的版本 | Ver.1.08 之後的版本 | - | - |
| Ver.1.1 | Ver.1.10 之後的版本 | - | - | |||
| NX-SIH400 | Ver.1.0 | Ver.1.1 之後的版本 | Ver.1.06 之後的版本 | Ver.1.07 之後的版本 | - | - |
| Ver.1.1 | Ver.1.10 之後的版本 | Ver.1.0 之後的版本 | Ver.1.10 之後的版本 | |||
| NX-SID800 | Ver.1.0 | Ver.1.07 之後的版本 | ||||
| NX-SOH200 | ||||||
| NX-SOD400 | ||||||
＊1. 視模組的種類而定，某些型號可能沒有上表中所記載的版本。此時，請參考表中所示版本以後的舊版本。
關於型號與版本的關連性，請參考各組件的使用手冊。
＊2. 無法安裝於機械自動化控制器NX1P CPU模組使用。請安裝EtherCAT耦合器模組使用。
＊2. 無法安裝於機械自動化控制器NX1P CPU模組使用。請安裝EtherCAT耦合器模組使用。

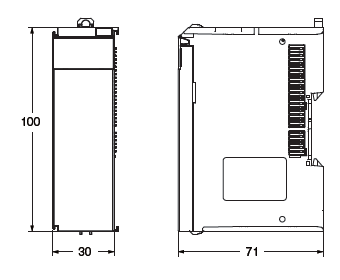

（單位：mm）
安全CPU模組 NX-SL3300/SL3500型
