GI-SMD / SID

產品特色

支援CIP Safety的安全I/O終端機

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

・支援CIP Safety on EtherNet/IP
・配備EtherNet/IP通訊功能端子

安全I/O終端機 GI-S系列

規格			輸出輸入點數			模組版本	型號
支援的通訊協定	通訊接頭數量	網路系統數量	安全輸入	測試輸出	安全輸出（支援PNP）	模組版本	型號
EtherNet/IP	2	1 *	12點	12點	4點	Ver. 1.0	GI-SMD1624
EtherNet/IP	2	1 *	12點	12點	---	Ver. 1.0	GI-SID1224

＊PORT1與PORT2為交換式集線器內建端子。

附屬品

無。

・Sysmac為OMRON股份有限公司FA機器產品於日本及其他國家的商標或註冊商標。
・Microsoft、Windows、Windows Vista、Excel、Visual Basic為美國Microsoft Corporation於美國及其他國家的註冊商標。
・ODVA、CIPTM、CompoNetTM、DeviceNetTM、EtherNet/IPTM、CIP SafetyTM為ODVA的商標。
・SD、SDHC標誌為SD-3C、LLC的商標。
此外，文中刊載的系統名稱以及產品名稱為各公司的商標或是註冊商標。

認證標準

安全I/O終端機 GI-S系列

認證機構	標準
TÜV Rheinland	・EN ISO 13849-1 ・IEC 61508 parts 1-7 ・IEC/EN 62061 ・IEC/EN 61131-2
UL	・NRAG （UL 61010-1 和 UL 61010-2-201 和 UL 121201）・NRAG7 （CSA C22.2 No. 61010-1 和 CSA C22.2 No. 61010-2-201 和 CSA C22.2 No. 213）

透過使用安全I/O終端機，可建構滿足以下規範的安全控制器系統。
・EC 61508、IEC/EN 62061（電氣、電子、可程式電子安全相關系統的功能安全）的SIL（Safety Integrity Level：安全等級）的3個要求事項
・EN ISO 13849-1的PLe （Performance Level e） /安全類別4的要求事項
本安全I/O終端機已取得RCM、EAC以及KC （韓國電氣用品安全驗證）認證。

一般規格

項目		規格
結構		內建式（開放式）
使用環境	使用環境溫度	0～55℃
	使用環境濕度	10～95％RH （不可結冰、結露）
	使用環境氣體	不應有腐蝕性氣體
	保存環境溫度	-25～+70℃ （不可結冰、結露）
	使用海拔高度	2,000m以下
	污染度	2
	絕緣等級	CLASS III (SELV)
	過電壓類別	II
	EMC認證	B區: IEC61131-2
	耐振動	遵循IEC61131-2 5～8.4Hz 振幅3.5mm、 8.4～150Hz 加速度9.8m/s2 X、Y、Z各方向100分鐘（掃描時間10分鐘×掃描次數10次＝合計100分鐘）
	耐衝擊	遵循IEC60068-2-27 147m/s² X、Y、Z各方向3次
	絕緣阻抗	絕緣的迴路間 20MΩ （DC100V）
	耐電壓	絕緣的迴路間 AC500V 1分鐘以內，電流外漏10mA以下
安裝方法		鋁軌安裝（IEC60715 TH35-7.5/TH35-15）
保護構造		IP20

個別規格

GI-SMD1624型/GI-SID1224型

型號		GI-SMD1624	GI-SID1224
安全輸入點數		12點
安全輸出點數		4點	---
測試輸出點數		12點
OMRON製專用安全輸入機器＊1		不可連接
LED指示燈		[V0] LED, [IN[]] LED x 12, [V1] LED, [OUT[]] LED x 4, [MS] LED, [NS] LED, [PORT[] LINK] LED x 2	[V0] LED, [IN[]] LED x 12, [V1] LED, [MS] LED, [NS] LED, [PORT[] LINK] LED x 2
硬體開關設定		[IP ADDRESS 1]開關 ×3 （MODE，×16，×1）＊原廠出貨時 GI-SMD1624 ：192.168.250.2 [IP ADDRESS]開關＝「002」 GI-SID1224 ：192.168.250.3 [IP ADDRESS]開關＝「003」
安全輸入類型		IEC61131-2 type3 SINK輸入（PNP）
安全輸入電流		6mA以下
安全輸入ON電壓		DC11V以上
安全輸入OFF電壓/OFF電流		DC5V以下／1mA以下
安全輸出類型		SOURCE輸出（支援PNP）
安全輸出額定電流		0.5A以下	*2
安全輸出合計最大電流		2.0 A
安全輸出ON殘留電壓		1.2V以下（V1與各輸出端子間）
安全輸出OFF殘留電壓		2.0V以下（G1與各輸出端子間）
安全輸出電流外漏		0.1mA以下
測試輸出類型		SOURCE輸出（支援PNP）
測試輸出額定電流		0.7A以下
測試輸出合計最大電流		5.0A
測試輸出ON殘留電壓		1.2V以下（V0與各輸出端子間）
測試輸出電流外漏		0.1mA以下
外徑尺寸＊3		170 (W) x 65 (H) x 55 (D)
重量		400 g
模組電源供應	電源電壓	DC24V（DC20.4～28.8V）
	消耗電流	250mA以下
	突波電流＊4	在室溫下冷啟動時 50A以下、0.1ms以下
	電源端子電流容量＊5	5 A
	絕緣方式	未絕緣：模組電源線－內部迴路間
輸出電源供應	電源電壓	DC24V（DC20.4～28.8V）	*2
	消耗電流	50mA以下
	突波電流	在室溫下冷啟動時 50A以下、0.1ms以下
	電源端子電流容量＊5	5 A
	絕緣方式	光電耦合器絕緣
外部連接端子	通訊用接頭	EtherNet/IP 通訊用RJ45×2
外部連接端子	無螺絲夾式端子台	上部端子台功能接地模組電源供應輸入/測試輸出下部端子台輸出電源供應輸出/輸入/測試輸出	上部端子台功能接地模組電源供應輸入/測試輸出下部端子台輸入/測試輸出
端子間連接圖	V0/G0 模組電源供應
端子間連接圖	V1/G1 輸出電源供應		*2
安裝方向與限制		無限制
保護功能		過電壓保護、過電流保護

＊1. OMRON製專用安全輸入機器為下列輸入機器：
• 安全踏墊 UMA型、UM型（UM型系列已在2019年6月底停產。）
• 安全觸邊 SGE型
• 單光束安全感測器 E3ZS型
• 非接觸式門開關 D40A型、D40Z型
＊2. GI-SID1224型沒有輸出訊號端子，因此無法連接輸出電源。
＊3. 不包含突起。
＊4. 指電源供應從OFF狀態切換到ON狀態時的突波電流。突波電流值會根據條件改變。選用外部的電源設備時，請考量使用條件，選擇特性與容量充足保險絲與斷路器。
＊5. 為可恆定通過端子的電流容量。配線至模組電源的時候，請勿超過此電流。

內建EtherNet/IP端子規格

安全I/O終端機內建的EtherNet/IP端子規格如下所示。

項目			規格
項目			GI-SMD1624/GI-SID1224
通訊協定			TCP/IP、UDP/IP
支援服務			連接Sysmac Studio、標籤資料連結、CIP Message通訊、DHCP （客戶端）
邏輯埠數			1
實體層			100BASE-TX
傳送規格		媒體存取方式	CSMA/CD
		調變方式	基帶
		傳輸路徑型式	星型、菊鍊型、星型菊鍊型混合型、環型（DLR）
		傳送速度	100M位元/s （100BASE-TX）
		傳送媒介	雙絞線（附隔離: STP） : 類別5、5e以上
		傳送距離	最大100m （集線器和節點間的距離）
串聯連接數			建議為50節點以下
CIP Message service： Explicit Message UCMM （非連接類型）			可同時通訊的客戶端數量上限: 8/邏輯埠
安全製程資料通訊	Exclusive Owner (EO)	輸入	1
安全製程資料通訊	Exclusive Owner (EO)	輸出	1
標準製程資料通訊	Input Only		1 (Point to Point)
標準製程資料通訊	Listen Only		7 (Multi-Cast)
EtherNet/IP一致性測試			遵循CT9
Ethernet介面			100BASE-TX Auto Negotiation Auto-MDI
DLR (Device Level Ring)			Ring Node (Beacon-based)

版本資訊

模組版本和Sysmac Studio版本的關係
針對安全CPU模組、通訊控制器模組、機械自動化控制器、Sysmac Studio的版本，說明可使用的組合。

安全I/O終端機		支援版本
型號	模組版本	安全CPU模組 NX-SL5700 NX-SL5500	通訊控制器模組 NX-CSG320	機械自動化控制器 NX102-[][][][]	Sysmac Studio	Network Configurator>	Network Configurator for DeviceNet Safety
GI-SMD1624	Ver. 1.0	Ver. 1.3	Ver. 1.01	Ver. 1.31以上	Ver.1.24以上	Ver.3.67以上	Ver.3.42以上
GI-SID1224	Ver. 1.0	Ver. 1.3	Ver. 1.01	Ver. 1.31以上	Ver.1.24以上	Ver.3.67以上	Ver.3.42以上

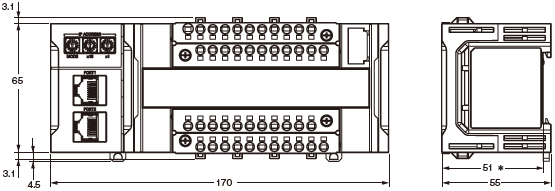

（單位：mm）

GI-SMD1624型
GI-SID1224型

＊從鋁軌座面到安全I/O終端機表面的尺寸。
註. 安裝通訊纜線時的尺寸請參閱使用手冊
